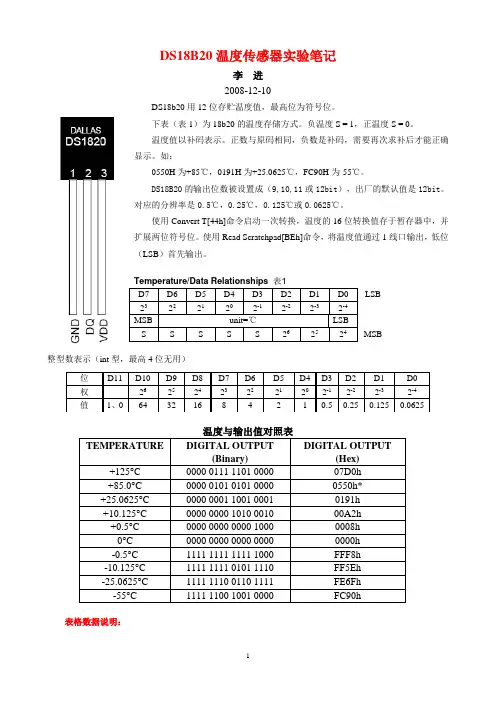

DS18B20温度传感器实验
TEMP1 EQU 5AH ;符号位和百位公用的存放单元
TEMP2 EQU 5BH ;十位存放单元
TEMP3 EQU 5CH ;个位存放单元
TEMP4 EQU 5DH ;
TEMP5 EQU 5EH
TEMP6 EQU 5FH ;数据临时存放单元
TEMP7 EQU 60H
TEMP8 EQU 61H
ORG 0000H
AJMP MAIN .
实用文档. ORG 0020H.
实用文档. MAIN:
MOV SP,#70H
LCALL INT ;调用DS18B20初始化函数
MAIN1:
LCALL GET_TEMP ;调用温度转换函数
LCALL CHULI ;调用温度计算函数
LCALL DISP ;调用温度显示函数
AJMP MAIN1 ;循环
INT:
L0:
SETB P3.7 ;先释放DQ总线
MOV R2,#250 ;给R2赋延时初值，同时可让DQ保持高电平2us
L1:
CLR P3.7 ;给DQ一个复位低电平
DJNZ R2,L1 ;保持低电平的时间至少为480us
SETB P3.7 ;再次拉高DQ释放总线
MOV R2,#25
L2:
DJNZ R2,L2 ;保持15us－60us
CLR C
ORL C,P3.7 ;判断是否收到低脉冲
JC L0.
实用文档. MOV R6,#100
L3:
ORL C,P3.7
DJNZ R6,L3 ;存在低脉冲保持保持60us－240us
; JC L0 ;否那么继续从头开场，继续判断
SETB P3.7
RET
;调用温度转换函数
GET_TEMP:
CLR
SETB PSW.3 ;设置工作存放器当前所在的区域
CLR EA ;使用DS18B20前一定要制止任何中断
LCALL INT ;初始化DS18B20
MOV A,#0CCH ;送入跳过ROM命令
LCALL WRITE
MOV A,#44H ;送入温度转换命令
LCALL WRITE
LCALL INT ;温度转换完成，再次初始化18b20
MOV A,#0CCH ;送入跳过ROM命令
LCALL WRITE
MOV A,#0BEH ;送入读温度暂存器命令
LCALL WRITE.
实用文档. LCALL READ
MOV TEMP4,A ;读出温度的低字节存在TEMP4
LCALL READ
MOV TEMP5,A ;读出温度的高字节存在TEMP5
SETB EA
RET
CHULI : MOV A,TEMP5 ;将温度的高字节取出
JNB ACC.7,ZHENG
;判断最高位是否为0，为0那么表示温度为正，那么转到ZHENG
MOV A,TEMP4 ;否那么温度为负，将温度的低字节取出
CPL A ;求反
INC A ;加1
MOV TEMP8,A ;存到TEMP8中
ANL A,#0FH ;保存低四位
LCALL MULD ;调用乘以625子程序
LCALL HB2 ;调用双字节16进制数转换成BCD码子程序
MOV A,R4 ;将结果的千位百位取出
ANL A,#0F0H ;保存千位
SWAP A ;
MOV TEMP7,A ;把小数结果保存在TEMP7中
MOV A,TEMP4 ;再次取出温度的低字节
ANL A,#0FFH ;判断是否为0.
实用文档. JZ XX ;为0那么转到XX执行
MOV A,TEMP5 ;
CPL A ;不为0那么直接将温度的高字节取反
SJMP YY ;
XX: MOV A,TEMP5 ;为0那么求补码
CPL A ;
INC A ;
YY: ANL A,#0FH ;保存高字节的低四位
SWAP A ;将其换到高4位
MOV R5,A ;暂时保存于R5中
MOV A,TEMP8 ;取出求反后的低位字节
ANL A,#0F0H ;取其高4位
SWAP A ;将其换到低4位
ORL A,R5 ;合并成温度的整数局部
MOV TEMP6,A ;将整数局部存到TEMP6中
LCALL HBCD ;调用一字节的16进制数转换BCD数的子程序
MOV TEMP1,#0BH ;将"-"号的段选值存到符号位
MOV A,TEMP2 ;取出十位
CJNE A,#00H,NEXT
MOV TEMP2,#0CH ;十位为0不显示
RET
ZHENG: MOV A,TEMP4 ;将温度的低字节取出.
实用文档. ANL A,#0FH ;保存低四位
LCALL MULD ;调用乘以625子程序
LCALL HB2 ;调用双字节16进制数转换成BCD码子程序
MOV A,R4 ;将结果的千位百位取出
ANL A,#0F0H ;保存千位
SWAP A ;
MOV TEMP7,A ;把小数结果保存在TEMP7中
MOV A,TEMP4 ;再次取出温度的低字节
ANL A,#0F0H ;保存高4位
SWAP A ;换到低4位
MOV R5,A ;暂时保存于R5中
MOV A,TEMP5 ;取出温度的高字节
ANL A,#0FH ;保存低4位
SWAP A ;换到高4位
ORL A,R5 ;合并成温度的整数局部
MOV TEMP6,A ;整数局部存到TEMP6中
LCALL HBCD ;单字节的16进制数转换成BCD码
MOV A,TEMP1 ;取出百位
CJNE A,#00H,NEXT ;百位不为0那么转NEXT
MOV TEMP1,#0CH ;为0那么不显
MOV A,TEMP2 ;取出十位
CJNE A,#00H,NEXT .
实用文档. MOV TEMP2,#0CH ;十位为0也不显
NEXT: RET
;小数局部乘以625转换子程序
MULD:
MOV B,#71H
MUL AB
MOV R7,A
MOV R6,B
MOV B,#02H
MUL AB
ADD A,R6
MOV R6,A
RET
;写字节到18b20子程序
WRITE:
MOV R3,#8 ;一个字节共8位
WR1: SETB P3.7 ;先释放总线
MOV R4,#8
RRC A ;把要写的字节的最低位右环移到C中
CLR P3.7 ;写开场
WR3: DJNZ R4,WR3 ;保持低电平0－15us，等待
MOV P3.7,C ;将C中的位写到DQ总线上.
实用文档. MOV R4,#20
DJNZ R4,$ ;18b20在15us－60us期间对DQ总线进展采样
DJNZ R3,WR1 ;判断8位是否写完，没完那么继续写下一位
SETB P3.7 ;写完了一个字节，那么释放总线
RET
;从18b20里读取一个字节子程序
READ:
MOV R6,#8 ;一个字节有8位
