机械制图规范1课件

机械制图

第 1 页；共 35 页 《机械制图》课程

试题库（中专）

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

《机械制图》课程标准

1 / 10 《机械制图》课程标准

课程名称：机械制图

适用专业：机电一体化专业

一、前言

1、课程定位

机械制图是机械类专业的一门必修的技术基础课。 其主要任务是培养学生具有画图能力和看图能力——以培养看图能力为主， 画图能力为辅。

本课程主要是研究怎样将空间物体用平面图形表达出来，怎 样根据平面图形将空间物体的形状想像出来。该课程从正投影的基本理论入 手，培养学生具有一定的图形表达能力、识图能力、空间想象和思维能力及 绘图实际技能，采用“教、学、做”一体化的教学模式，使学生应达到以下 基本要求：

（1）掌握正投影法的基础理论及其应用。

（2）熟悉正确执行制图国家标准及其有关规定。

（3）能够阅读比较复杂的机械图样，绘制（含零部件测绘）一些常用零件

的机械图样，并学会完整地标注尺寸。

（4）使学生养成认真负责的工作态度和严谨细致的工作作风。

2、课程设计思路

本课程在设计思路上充分体现一体化，即：理论与实践内容 一体化、知识传授与测绘练习一体化、理论与实践教师为一人的“一体化”。

《机械制图》的课程内容要经历由社会调研的行业岗位分析到典型工作 任务确定，从典型工作任务对职业核心能力的要求到学习领域的设定，强调 学习领域的教学内容是由多个学习情景的整合，在每个学习情业能力、创新能力培养开拓了新的途径，每一个学习情景对应一个典型工作 过程。景构建中分成 应知知识点、职业能力要点、职业素质训练三个部分，为学生素质能力、职业能力、创新能力培养开拓了新的途径，每一个学习情景对应一个典型工作 过程。在整个过程实施中要做到以下几点：

（1）坚持以高职教育培养目标为依据，遵循“以应用为目的，以必需、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，力图做到“精选内容、降低理论、加强技能、突出应用”。 《机械制图》课程标准

2 / 10 （2）符合学生的认识过程和接受能力，符合由浅入深、由易到难、循序渐进的认识规律。

1 制图基本规定

3 制图一般规范

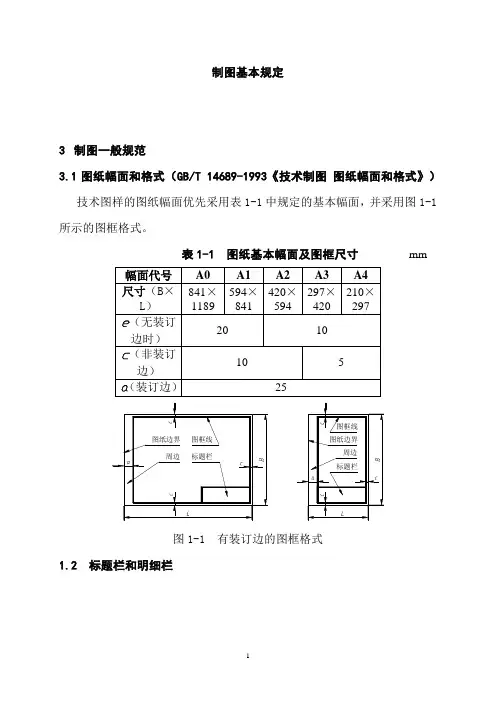

3.1 图纸幅面和格式（GB/T 14689-1993《技术制图 图纸幅面和格式》）

技术图样的图纸幅面优先采用表1-1中规定的基本幅面，并采用图1-1所示的图框格式。

表1-1 图纸基本幅面及图框尺寸 mm

幅面代号 A0 A1 A2 A3 A4

尺寸（B×L） 841×1189 594×841 420×594 297×420 210×297

e（无装订边时） 20 10

c（非装订边） 10 5

a（装订边） 25

图纸边界标题栏周边图框线图框线图纸边界标题栏周边

图1-1 有装订边的图框格式

1.2 标题栏和明细栏 2 (年月日) (签名)(图样名称)(图样代号)(设计单位名称)(材料代号) (签名) (签名)(年月日)(年月日)

图1-2 明细栏、标题栏格式

每张图样都必须有标题栏。标题栏的位置见图1-1，标题栏的绘制（线型、尺寸大小）和填写应遵循GB/T 10609.1-1989《技术制图 标题栏》（见图1-2）。

装配图上都应绘制和填写明细栏，明细栏的线型和格式应遵循GB/T

10609.2-1989《技术制图 明细栏》（见图1-2）。

1.3 比例（GB/T 14690-1993《技术制图 比例》）

绘图时应采用表1-2中的比例，并优先采用不带括号的比例。

表1-2 比例

比 例

原值 1：1

缩小 （1：1.5）

1：2

1：2×10n （1：2.5）

（1：2.5×10n） （1：3）

（1：3×10n） （1：4）

（1：4×10n） 1：5

1：5×10n （1：6）

（1：6×10n） 1：10

放大 2：1

2×10

n：1 （2.5：1）

（2.5×10

n：1） （4：1）

（4×10

n：1） 5：1

5×10

n：1 1×10

n：1

3 3.1 字体（GB/T 14691-1993《技术制图 字体》）

1

过渡线可见轮廓

线不可见的

棱边线允许表面

处理的表

示线轴线限定范围

表示线

（例如：

限定测量

热处理表

2

尺寸线相贯线不可见的

轮廓线对称中心

线

3尺寸界限可见棱边

线分度圆线

4指引线和

基准线螺纹牙顶

线孔系分布

的中心线

5

剖面线螺纹长度

终止线剖切线

6重合段面

的轮廓线表格图、

流程图中

的主要表

示线

7

短中心线系统结构

线（金属

结构工

程）

8螺纹牙底

线模样分型

线

9尺寸线的

起止线剖切符号

用线

10表示平面

的对角线

11零件成型

前的折弯

线

12范围线及

分界线

13重复要素

表示线

（如齿轮

的齿根

线）

14锥形结构

的基面表

示线

15叠片结构

的位置线

16辅助线

17不连续的

同一表面

连续线

18成规律分

布的相同

要素连线

19投影线

20网格线

21断裂处边

界线；视

图与剖视

图的分界

线

22断面处边

界线；试

图与剖视

图的分界

线细点画线粗点划线细双点画

线

1、平滑过渡处标注尺寸时，应用细实线将轮廓线延长，从她们的交点处引出尺寸界线；2、尺寸数字不可被任何图线所通过，否则应该将该

开；3、球面标注为Sφ30；4、标注弧长时在尺寸数字前加符号⌒12；5标注参考尺寸时尺寸数字前加上（12）；6、厚度尺寸数字前加t2；7、当需

要指明半径尺寸是由其它尺寸所确定时，应用尺寸线和符号“R”标出，但是不要注写尺寸数字；均匀分布EQS细实线粗实线细虚线粗虚线1电弧

焊
