水泥基高强无收缩灌浆料规格

高强度灌浆料规格
灌浆料规格型号
1、H系列
(1)H-40高强度无收缩灌浆料
1H-40普通型:流动度一般≥260mm，其特性为用途广泛。

2H-40标准型:流动度一般≥270mm，其特性为用途广泛。

③H-40加固型:流动度一般≥270mm，其特性为建筑加固。

4H-40大流动型:流动度一般≥310mm，其特性为高流动度。

(2)H-60灌浆料
1H-60标准型:流动度一般≥290mm，其特性为中大型设备安装。

②H-60早强型:流动度一般≥280mm，其特性为2h≥15MPA，8h≥25MPA。

③H-60座浆料:流动度一般≥130mm，其特性为可以按照要求调整，
2、CGM系列灌浆料
(1)CGM-1:流动度一般≥260mm，其特性为用途广泛，
(2)CGM-2:流动度一般≥300mm，其特性为建筑加固。

(3)CGM-3早强型:流动度一般≥280mm，其特性为2h≥15MPA，8h≥25MPA。

(4)CGM-4:流动度一般≥320mm，其特性为大型设备安装。

3、UGM系列灌浆料
(1)UGM-1:流动度一般≥260mm，其特性为用途广泛。

(2)UGM-2:流动度一般≥300mm，其特性为建筑加固。

(3)UGM-3早强型:流动度一般≥280mm，其特性为2h≥15MPA，8h≥25MPA。

(4)UGM-4:流动度一般≥320mm，其特性为大型设备安装。

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。

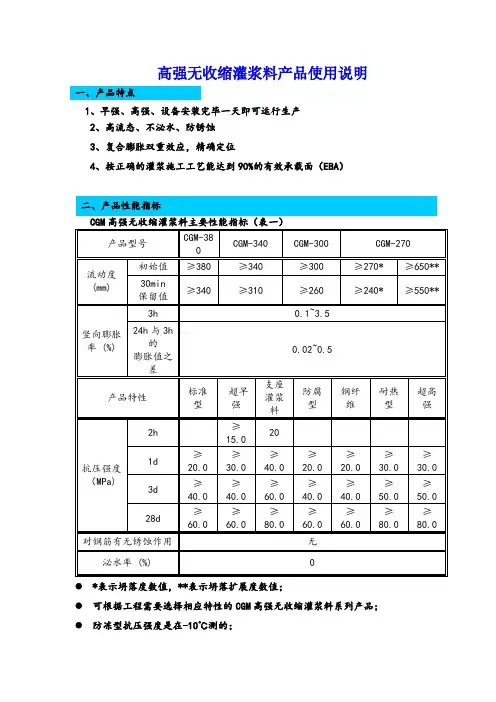

高强无收缩灌浆料产品使用说明1、早强、高强、设备安装完毕一天即可运行生产2、高流态、不泌水、防锈蚀3、复合膨胀双重效应，精确定位4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）● *表示坍落度数值，**表示坍落扩展度数值；● 可根据工程需要选择相应特性的CGM高强无收缩灌浆料系列产品；● 防冻型抗压强度是在-10℃测的；● 防腐型适用于沿海港口、盐田、盐渍侵蚀严重地区的设备基础，钢结构柱脚基础的二次灌浆。

满足JC/T1011-2006《混凝土抗硫酸盐类侵蚀防腐剂》，GB/T18736-2002《高强高性能混凝土用矿物外加剂》等标准。

● 以上数据在标准实验室控制条件下测的；● 单位用量：约2200kg～2400kg/ m3；一：用于冬期施工的CGM高强无收缩灌浆料应符合表一和表二规定。

用于冬期施工时的CGM防冻型高强无收缩灌浆料性能指标（表二）注:1、R-7表示负温养护7天的试件抗压强度值与标准养护28天的试件抗压强度值的比值；2、R-7+28、R-7+56分别表示负温养护7天转标准养护28天和负温养护7天转标准养护56天的试件抗压强度值与标准养护28天的试件抗压强度值的比值。

3、施工时最低温度可比规定温度低5℃。

1、施工准备1）施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量检验制度。

灌浆前应有施工组织设计或施工技术方案，并经审查批准。

2）灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。

3）模板支护除应符合现行国家标准《混凝土结构工程施工质量验收规范GB50204中的有关规定外，尚应符合下列规定：4）二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm；5）混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。

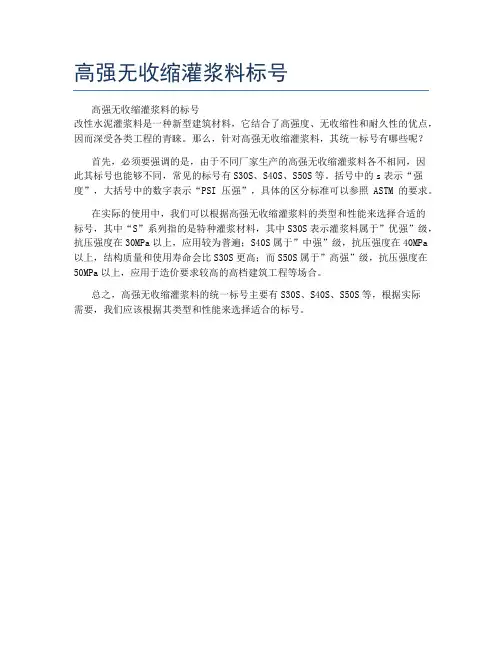

高强无收缩灌浆料标号
高强无收缩灌浆料的标号
改性水泥灌浆料是一种新型建筑材料，它结合了高强度、无收缩性和耐久性的优点，因而深受各类工程的青睐。

那么，针对高强无收缩灌浆料，其统一标号有哪些呢？
首先，必须要强调的是，由于不同厂家生产的高强无收缩灌浆料各不相同，因
此其标号也能够不同，常见的标号有S30S、S40S、S50S等。

括号中的s表示“强度”，大括号中的数字表示“PSI压强”，具体的区分标准可以参照ASTM的要求。

在实际的使用中，我们可以根据高强无收缩灌浆料的类型和性能来选择合适的
标号，其中“S”系列指的是特种灌浆材料，其中S30S表示灌浆料属于”优强”级，抗压强度在30MPa以上，应用较为普遍；S40S属于”中强”级，抗压强度在40MPa 以上，结构质量和使用寿命会比S30S更高；而S50S属于”高强”级，抗压强度在50MPa以上，应用于造价要求较高的高档建筑工程等场合。

总之，高强无收缩灌浆料的统一标号主要有S30S、S40S、S50S等，根据实际
需要，我们应该根据其类型和性能来选择适合的标号。

CGM-300高强无收缩灌浆料产品说明书北京中德新亚建筑技术有限公司CGM-300高强无收缩灌浆料CGM-300高强无收缩灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。

一、产品特点1、早强、高强、设备安装完毕一天即可运行生产；2、高流态、不泌水、防锈蚀；3、复合膨胀双重效应，精确定位；4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）。

二、应用范围设备基础及钢结构柱脚底板二次灌浆。

地脚螺栓锚固灌浆。

钢结构柱及混凝土柱杯口灌浆。

混凝土结构改造和加固。

后张预应力混凝土结构孔道灌浆。

防爆抗震构筑物、重型机械基础。

三、产品性能项目性能指标流动度，mm初始值≥29030min ≥260抗压强度，MPa1d ≥20 3d ≥40 28d ≥60竖向膨胀率，%3h 0.1～3.524h与3h膨胀值之差0.02～0.5泌水率，% 0对钢筋有无腐蚀作用无四、施工工艺1、施工准备施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。

灌浆前应有施工组织设计或施工技巧方案，并经审查批准。

灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。

模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外，尚应符合下列规定：二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右，模板顶部标高不应低于设备底座上表面50mm；混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。

2、拌合水泥基灌浆材料的拌合，应按照产品要求的用水量加水。

水泥基灌浆材料宜采用机械拌合。

拌合时宜先加入全部用水量的2/3拌合3分钟，然后加入剩余的1/3水量拌合直至均匀。

若厂家对产品有具体的拌合要求，应按其要求进行拌合。

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。

CGM高强无收缩灌浆料是一种水泥基微膨胀的二次灌浆材料，具有流动性好、微膨胀、早强高强和抗油渗等特点，产品保证在灌浆时能够充分填充灌注空间，并具有一定的微膨胀应力以保证设备安装定位、结构补强或栽筋锚固等在一天内甚至更短时间内满足需求，大大缩短了施工周期，达到省时、省工、早运转或早承载的技术经济效果。

*产品用途：1．适用于机器底座、地脚螺栓等设备以及钢结构（钢轨、钢架、钢柱等）与基础固定连的二次灌浆。

2.建筑物的梁、板、柱、基础、地坪和路、桥的补强、抢修、加固。

3.可进行地脚螺栓和钢筋的锚固及结构补强。

4.地铁、隧道、地下室等工程逆打法施工缝的嵌固*技术特点：1.早强 1—3天抗压强度可达到30—50Mpa以上，设备安装完毕24小时后即可运行生;。

2.高强最终强度可以满足各类设备安装及修补加固的需求;28天终期强度在70Mpa左右3.高流态可天成全部空隙，满足设备及修补、加固的二次灌浆要求，无需震捣;4.微膨胀灌浆后无收缩，保证设备与基础之间的紧密接触，与钢筋的握裹力不低于6Mpa5.耐久性本品属于无机胶结材料，使用寿命大于基础混凝土的使用寿命，经上百次疲劳试验，50万次冻融循环试验无明显变化；6.抗油性在机油中浸泡28天强度明显提高。

7.耐高温栽筋后允许对钢筋进行高温切割和焊接作业；8.冬季施工允许在-10℃气温下进行室外施工。

* 参考用量参考用量计算以2.28—2.4吨/立方米的依据，计算实际使用量。

* 施工步骤1. 准备搅拌机具、灌浆设备、模板及养护物品，清理灌浆空间并提前将混凝土表面润湿。

2. 支设模板并用水泥（砂）浆、塑料胶带封堵模板连接处以确保不漏水、漏浆。

3. 将灌浆料重量的12-15%加水量加水搅拌（机械搅拌2-3分钟，人工搅拌5分钟以上）。

4. 搅拌均匀的灌浆料从一个方向灌入灌浆部位。

必要时可借助竹条或钢钎导流，可适当振捣或轻轻敲打模板。

5. 施工完毕后应立即喷洒养护剂或覆盖塑料薄膜并加盖草帘或棉被阴湿养护3-7天。

高强无收缩灌浆料材料1 前言为了提高大型设备的安装精度，缩短工期和延长设备的使用寿命，需要采用流动度大、强度高和有膨胀特性的灌浆料材料。

高强无收缩灌浆材料是一种高级的水泥基微膨胀二次灌浆材料，它由高强水泥、膨胀组分、化学外加剂及铺助材料组成，具有不收缩、高强度、自流平、抗油渗透急防水等特点，已在多个国家经济领域工程中得到了成功应用。

2 组成与反应机理E型灌浆料材料基质为62.5MPa级的快硬硫酸铝酸盐水泥，本身就是具有快硬、高强、耐硫酸盐腐蚀的特性。

其主要水化产物为钙矾石，具有提供强度与膨胀的双重功能，水泥石结构致密。

在与化学外加剂复合后，进一步获得了低水料比、高流动性、凝结时间得到了调节。

在江南地区或炎热季节，通过缓凝以满足操作时间的需要；在北方或严寒季节，通过引入防冻组合，以收到早强效果。

L型灌浆材料基质为52.2MPa级的普通硅酸盐水泥或硅酸盐水泥，水泥是强度组分，并通过化学外加剂减水增强，其水化产物主要为硅酸胶和钙矾石；膨胀性能由FEA100全补偿型混凝土膨胀剂提供。

浆体较为柔和，施工操作容易。

和E型产品相比，主要差别在于早强性与耐化学腐蚀性。

主要功能凝结时间灌浆材料的凝结时间直接影响施工中的连续性和质量，根据施工季节的不同，高强无收缩灌浆材料分早强型(E型)、缓凝型（L型）两种。

早强型（E）灌浆材料初凝时间约为25~45min,终凝时间约45~90min.缓凝型（L）灌浆材料初凝时间约为60~120min,终凝时间约为3~5h.流动度流动度是衡量浆体灌浆难易的尺度，关系到这种材料的施工成效。

高强无收缩灌浆材料再自流状态下流动度大于270mm，良好的流动性不用振捣即可吧所有的空隙填充饱满密实。

强度灌浆材料流动度≥270mm时，E型28d强度最高可以达到100MPa左右，L型达80MPa以上。

竖向膨胀率1d竖向膨胀率大于0.02%，也可根据工程的需要进行调整。

微膨胀性用以保证设备螺栓与基础紧密结合，不产生收缩变形。
