2021年中考物理考点专题复习：电和磁 专项练习题汇编(含答案解析)

2021年中考物理真题全国精选及解析：电与磁1. （2021北京）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如5所示，其中小磁针(黑色一端为N极)静止时的指向情况如图5甲所示。

铁屑静止时的分布情况如图5乙所示。

图6中能正确用磁感线描述这两个实验现象的是【答案】C【解析】解：根据异名磁极相互吸引可知，甲螺线管的左端为S极，右端为N极；通电螺线管周围的磁场与条形磁体的磁场相似；在通电螺线管的外部，磁感线是从N极出来回到S 极的，在螺线管的内部，磁感线是从S极到N极，磁感线是一条封闭的曲线，故C正确故选：C。

2.（2021盘锦）下列有关电与磁的应用，说法正确的是()A. 指南针的工作原理是磁极间的相互作用B. 电铃的工作原理是磁场对电流的作用C. 扬声器的工作原理是电流的磁效应D. 动圈式话筒的工作原理是电磁感应现象【答案】AD【解析】解：A、指南针的工作原理是磁极间的相互作用，故A正确B、电铃是根据电流的磁效应工作的，故B错误C、扬声器的工作原理通电导体在磁场中受力运动的原理工作的，故C错误D、动圈式话筒的工作原理是电磁感应现象，故D正确3.（2021乐山）下列所示的实验装置中，能说明磁极间相互作用规律的是【答案】A【解析】磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引，A正确；B选项为电流的周围存在磁场；C选项为磁场对电流的作用；D选项为电磁感应。

故选A4.（2021锦州）图甲是一种常见的话简动圈式话简的构造图，图乙所示的四幅图中能够说明其工作原理的是（）【答案】A5. （2021北京）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。

小文认为小琴的结论有的正确、有的错误。

小琴总结的下列结论中正确的是（）A. 导体中的负电荷在做定向移动时一定产生磁场B. 改变磁场的方向，通电导线在磁场中的受力方向就发生改变C. 闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D. 指南针在地磁场中静止时，指南针的N极受到地磁场的作用力【答案】AD【解析】解：A、导体中的负电荷在做定向移动时会产生电流，电流的周围存在磁场，故A 正确；B、改变磁场的方向，同时电流的方向改变，则通电导线在磁场中的受力方向不会发生改变，故B错误；C、闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；D、指南针在地磁场中静止时指示一定的方向，其原因是指南针的N板受到地磁场的作用力，故D正确。

中考物理总复习《电与磁》专题训练（附答案）学校:___________班级：___________姓名：___________考号：___________一、选择题（本大题共10道小题）1. (2023•大连)下列设备的工作原理是电磁感应现象的是( )A.扬声器B.发电机C.电动机D.电磁铁2. (2023•北京)如图所示的实验中能说明发电机工作原理的是( )A.磁极间有相互作用B.通电导线周围存在磁场C.通电导体在磁场中受力D.电磁感应现象3. (2023•齐齐哈尔)对下列有关电和磁的四幅图描述正确的是( )A.如图,由小磁针静止时N极的指向可以判断b端与电源负极连接B.如图,奥斯特实验说明通电导线周围存在磁场,电流的磁场方向与电流方向无关C.如图,动圈式话筒与电动机工作原理相同D.如图,扬声器与发电机工作原理相同4. (2021•丹东)英国物理学家法拉第揭示了磁生电现象,下列四幅图中与磁生电原理相同的是( )A.奥斯特实验B.电铃C.扬声器D.话筒5. (2023•凉山州)图中a表示垂直于纸面的一根导线,它是闭合电路的一部分,当它在磁场中按箭头方向运动时,不能产生感应电流的情况是( )A. B. C. D.6. (2021秋·山东泰安)小萱有一个可以自发电的应急手电筒.当用力压手电筒的手柄时,灯泡就能发光.下列四幅图中的实验,能体现它工作原理的是( )A. B. C. D.7. (2021·湖北荆州)学生进入初中学业水平考试考场时,监考教师会使用金属探测仪对学生进行检查,学生如果携带金属制品,探测仪就会产生电流并报警.以下器件中工作原理与此相同的是( )A.发电机B.电动机C.扬声器D.电磁铁8. (2021•锦州)如图是一种常见的话筒—动圈式话筒的构造图,如图所示的四幅图中能够说明其工作原理的是( )A. B. C. D.9. (2023•湘潭)我国高铁采用了能量回收制动方式:列车到站前停止动力供电,继续向前运行,内部线圈随车轮转动,切割磁感线产生感应电流,把机械能转化为电能进行回收.以下与其工作原理相同的是( )A. B.C. D.10. (2023秋·山东青岛)如图所示,在蹄形磁体的磁场中放置一根导线。

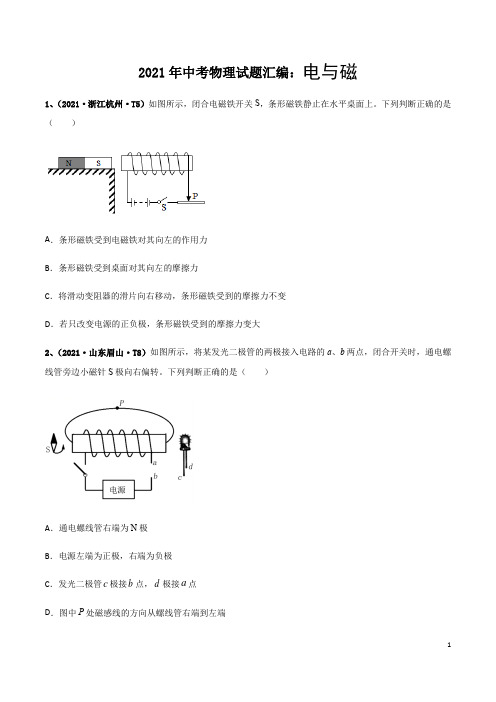

2021年中考物理试题汇编：电与磁1、（2021·浙江杭州·T5）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。

下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大2、（2021·山东眉山·T8）如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。

下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管c极接b点，d极接a点D．图中P处磁感线的方向从螺线管右端到左端3、（2021·山东菏泽·T9）家用电磁炉的内部有一金属线圈，当线圈中通入交流电后会产生变化的磁场。

金属器皿放在电磁炉上时，金属器皿内就会产生电流，将电能转化为内能来加热食物。

下列设备中利用“磁生电”原理工作的是（）A．电风扇B．电饭锅C．电磁继电器D．动圈式话筒4、（2021·江苏泰州·T9）对下列四幅图的表述正确的是（）A．甲图反映的是电动机的工作原理B．乙图能实现电能转化为机械能C．丙图闭合开关后，小磁针N极逆时针偏转D．丁图中小磁针N极顺时针偏转5、（2021·江苏泰州·T8）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；②研究磁场时，引入磁感线；③在探究动能与速度关系时，控制质量相同；④用光线来描述光的传播路径和方向。

其中，运用了相同研究方法的是（）A．①②B．②④C．③④D．②③6、（2021·江苏南京·T7）图中与磁现象有关的四个实验，其对应的判断正确的是（）A. 甲图说明磁体周围不同点的磁场方向都不同B. 乙图是电磁感应现象C. 丙图说明电流具有磁效应D. 丁图说明磁场对电流有力的作用7、（2021·湖南长沙·T9）天气越来越炎热，妈妈给小伟买了一个手持式充电小风扇，下列与小风扇有关的说法中正确的是（）A．小风扇的工作原理是电磁感应B．小风扇工作时，将机械能转化为电能C．小风扇充电时，将化学能转化为电能D．小风扇的效率不可能达到100%8、（2021·湖南怀化·T15）下列实验装置与探究内容相符的有（）A．甲图可探究电流的磁效应B．乙图可探究发电机的工作原理C．丙图可探究发电机的工作原理D．丁图可探究电动机的工作原理9．（2021·湖南郴州·T6）如图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．10、（2021·湖南郴州·T3）a、b两个磁极间的磁感线分布如图所示。

中考物理总复习《电与磁》专项练习题（附答案)1. 法拉第生活的时代，伏打电池昂贵、产生电流小，为了获得廉价的电力，他在10年的探索中，发现了电磁感应现象。

下列设备是利用电磁感应现象工作的是（）A. 手摇发电机B. 电磁炉C. 电风扇D. 动圈式扬声器2. 电动机已广泛应用到现代化生活了，如电动汽车、电动摩托车、电风扇，电动耕田机等，对其工作过程中能量转换表述正确的是（）A. 电能转化成机械能B. 机械能转化成电能C. 太阳能转换成机械能D. 内能转化成机械能3.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 绿灯亮，红灯不亮B. 红灯亮，绿灯不亮C. 红灯和绿灯都亮D. 红灯和绿灯都不亮4.（2022永州）在螺线管附近放一小磁针，静止时小磁针位置如图所示。

闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转5.（2023株洲）某电动车电机工作的效率为95%，下列说法正确的是（）A. 机械能转化为电能的比例为95%B. 电能转化为机械能的比例为95%C. 内能转化为电能的比例为95%D. 电能转化为内能的比例为95%6.（2023常德）下面四幅图中，能反映发电机工作原理的是（）A. B. C. D.7．如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。

只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。

下列与此手电筒工作原理相同的是（）A．电动机B．电热水壶C．发电机D．扬声器8.（2022株洲）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（）A. B.C. D.9.（2022湖南岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（）A. 司南B. 电铃C. 麦克风D. 扬声器10.（2022株洲）为了提高工作效率，机场工作人员经常以电动平衡车（如图甲）代步。

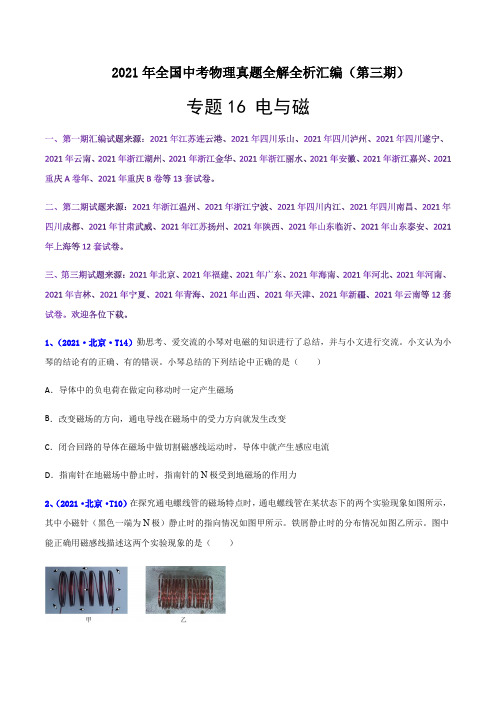

2021年全国中考物理真题全解全析汇编（第三期）专题16 电与磁1、（2021·北京·T14）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。

小文认为小琴的结论有的正确、有的错误。

小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力2、（2021·北京·T10）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。

铁屑静止时的分布情况如图乙所示。

图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．3、（2021·福建·T11）跳绳也可以“发电”。

用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。

则（）A．向任意方向摇绳均可产生电流B．电流方向与绳子运动方向无关C．此过程中机械能转化为电能D．跳绳发电属于电流的磁效应4、（2021·海南·T1）经过不懈探索，在1831年发现电磁感应现象的物理学家是（）A．法拉第B．牛顿C．安培D．欧姆5、（2021·河北·T4）图所示是探究电磁感应的实验装置，关于电磁感应现象，下列说法正确的是（）A．奥斯特发现了电磁感应现象B．利用电磁感应现象制作了电动机C．导线在磁场中沿不同方向运动，导线中都会有感应电流产生D．如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变6、（2021·河南·T13）黄河小浪底水利枢纽工程具有防洪、发电、调沙等多项功能。

图为黄河小浪底水力发电站，下列说法正确的是（）A．按照能源分类，水能是可再生能源B．水力发电机的工作原理是电磁感应C．水从高处下落的过程中，动能转化为重力势能D．随着科技发展，水电站的能源利用率可达100%7、（2021·宁夏·T3）下列说法正确的是（）A．安装电路时，开关应接在零线上B．地磁场的南极在地理的北极附近C．划船时，使船前进的力的施力物体是船桨D．核动力航母产生的核废料对环境无污染8、（2021·青海·T6）许多物理学家为人类的进步做出了巨大的贡献，下列叙述中对应关系正确的是（）A．牛顿发现了杠杆平衡条件B．伽利略最早测出了大气压强的值C．奥斯特发现了电流的磁效应D．阿基米德最早揭开了光的颜色之谜9、（2021·山西·T8）如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。

2020-2021年人教版中考物理电与磁专题复习练习(含解析)（word）一、电与磁选择题1．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，A不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，B 符合题意；C图，为奥斯特实验，研究电流的磁效应，C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，D不符合题意；故答案为：B。

【分析】电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

《电与磁》专项测试题一、单选题（每小题只有一个正确答案）1．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数B．通电螺线箭的电流方向C．螺线管内有无铁芯D．通过螺线管电流的大小2．甲乙两根钢棒，乙用细线水平悬着，用甲的一端去靠近乙的一端，乙被吸引过来，则（）A．甲一定有磁性，乙一定没有磁性 B．乙一定有磁性，甲一定没有磁性C．甲乙一定都有磁性D．甲乙中至少有一个有磁性3．下列物品中，能被磁铁吸引的是( )A．橡皮擦B．铁钉C．塑料尺D．铜钥匙4．如图所示，通电螺线管与条形磁铁相互吸引的是（）A．B．C．D．5．如图所示的4个实验中，能说明电动机工作原理的是（）A．B．C．D．6．马成同学为了探究磁体的磁极，将一个条形磁体从中间断开，关于他得到的两段磁体，下面的说法中正确的是A．两段磁体各自的两端都没有磁极B．一段磁体是N极，另一段磁体是S极C．两段磁体分别有N极和S极D．两段磁体的磁性都消失了7．下列说法中正确的是（）A．二极管是用半导体材料制成的B．光盘是用磁性材料制成的C．建筑物上的避雷针是用绝缘材料制成的D．在橡皮泥上能留下漂亮的指印，说明橡皮泥具有弹性8．在一根条形磁体附近平行放置一根与磁体形状完全相同的棒状物体XY后,其周围磁场磁感线的分布情况如图所示;将XY两端对调以后,磁感线分布情况未发生改变,如图所示,则棒状物体XY可能是A．软铁棒B．条形磁体,其中X端为N极C．铜棒D．条形磁体,其中Y端为N极9．在一次实验中，小刚连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A．小磁针静止时，S极水平指向左B．电磁铁的B端为N极C．当滑片P向右端移动，电磁铁磁性增强D．利用这一原理可制成发电机10．关于通电导线在磁场中的受力方向与电流方向和磁场方向之间的关系，下列说法中错误的是（）A．只改变导线中的电流方向，导线的受力方向也会发生改变B．只改变磁场方向，导线的受力方向也改变C．同时改变电流方向和磁场方向，导线的受力方向改变D．同时改变电流方向和磁场方向，导线的受力方向不改变11．一竖直悬挂的磁性黑板上吸着一块磁铁，如图所示，磁铁静止不动，下列四对力中，属于平衡力的是（）A．黑板对磁铁的吸引力与磁铁对黑板的吸引力B．黑板对磁铁的吸引力与黑板对磁铁的摩擦力C．磁铁对黑板的吸引力与磁铁的重力D．磁铁的重力与黑板对磁铁的摩擦力12．如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是( )A．电路总电阻变小B．电流表读数变大C．电磁铁的磁性增强D．弹簧测力计示数变小13．小明利用铁钉与漆包铜线制成一个电磁铁，并将其接入电路，如图所示。

2021年全国中考物理真题专项汇编（第一期）专题16电与磁1、（2021·重庆市A卷·T4）三峡水电站是世界上规模最大的水电站之一，发电机组是水电站的核心部分，四个装置中符合发电机工作原理的是（）A．B．法拉第的电磁感应现象C．奥斯特实验D．司南【答案】B【解析】发电机是利用电磁感应现象的原理工作的。

A．图中有电源，导体通电后，会受力运动，是电动机的原理图，说明通电导线在磁场中受力的作用，故A不符合题意；B．图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故B符合题意；C．该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故C不符合题意；D．司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故D不符合题意。

故选B。

2、（2021·安徽）图示为直流电动机的工作原理图。

线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。

在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（）A. 线圈在图示位置时，ab边受到磁场的作用力向下B. 线圈由图示位置转过180o时，电流沿dcda流过线圈C. 线圈由图示位置转过180°时，dc边受到磁场的作用力向下D. 线圈由图示位置转过180°时，ab边受到磁场的作用力向下【答案】D【解析】通电导体在磁场中受力方向与电流方向、磁场方向有关，其中之一发生改变，则受力方向发生改变。

A．根据题意知道，此时dc边受到磁场的作用力向下，由于ab边中电流方向与dc中电流方向相反，而磁场方向相同，所以ab边受到磁场的作用力与dc边受到磁场的作用力相反，即ab边受到磁场的作用力向上，故A错误；B．由图知道，线圈由图示位置转过180o时，电流沿abcd流过线圈，故B错误；C．线圈由图示位置转过180°时，dc边中电流方向反向，则受力方向改变，即dc边受到磁场的作用力向上，故C错误；D．线圈由图示位置转过180°时，ab边中电流的方向反向，则受力方向改变，即ab边受到磁场的作用力向下，故D正确。

2021年中考物理真题集锦专题(二十三)电和磁1.（2021金昌，6）2021年2月，某品牌混动版全球首款“太阳能动力”量产汽车首发上市，这是首次将太阳能光伏发电车顶搭载到混动车型上。

关于太阳能汽车，下列说法正确的是（）A. 太阳能是一种不可再生能源B. 图中车顶太阳能电池可将太阳能转化为电能C. 车内电动机的工作原理是电磁感应现象D. 太阳能汽车外形呈流线型，快速行驶时对地面的压力比静止时大2.（2021包头，5）下列叙述错误的是（）A.天坛公园的圜丘第三层台面中心略高，四周微微向下倾斜｡人站在台中心喊话，被栏杆和台面反射的声音与原来的声音混在一起，觉得声音格外响亮B. 信鸽是地磁场导航的，如果把一块小磁铁部在信鸽身上，它做会失去定向的能力C. 太阳质量约占整个太阳系质量99.86%，所以太阳的密度远远大于地球的密度D. 现在开采的煤，石油等化石能源，实际上都源于上亿年前的太阳能3.（2021通辽，8）如图所示，关于甲、乙、丙、丁四幅图，下列说法不正确．．．的是A. 甲图说明电能可以转化成机械能B. 乙图说明闭合电路的部分导体在磁场中运动就会产生电流C. 丙图说明电流周围存在磁场D. 丁图说明地磁场的形状跟条形磁体的磁场相似4.（2021本溪，5）下列设备是利用电磁感应原理工作的是（）A.动圈式话筒B.电风扇C.电磁起重机D.电铃5.（2021威海，9）世界上第一个发现电与磁之间联系的科学家是（）A. 安培B. 奥斯特C. 法拉第D. 伏特6.(2021安徽，12)物理学习过程中，对物理知识的正确认识是非常重要的。

以下说法正确的是A.物体的运动速度越大，惯性越大B.磁场和磁感线都是真实存在的C.电动机工作时消耗的电能主要转化成机械能D.热机工作的实质是把机械能转化为内能7.（2021西藏，4）下列说法中不符合物理学发展史的是（）A. 奥斯特发现了电流周围存在磁场B. 我国宋代学者沈括是世界上最早记述磁偏角的人C. 托里拆利最早测出了大气压的数值D. 牛顿用实验验证了牛顿第一定律8.（2021南宁，5）图所示是磁现象的四幅示意图，其中磁感线方向错误的是（）A. B. C. D.9.（2021自贡，10）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。

2021中考物理一轮知识点训练：电和磁一、选择题1. 下面关于磁体性质说法不正确的是()A. 任何磁体都有两个磁极B. 同名磁极互相吸引，异名磁极互相排斥C. 磁体的周围存在着磁场D. 小磁针静止时，N极总指向地球北方2. 如图所示，根据磁感线的方向，可以判断()A. a为电源的正极，b为小磁针的S极B. a为电源的正极，b为小磁针的N极C. a为电源的负极，b为小磁针的S极D. a为电源的负极，b为小磁针的N极3. 如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是()A. 向下移动B. 向上移动C. 静止不动D. 无法确定4. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()5. 在如图所示电路中，闭合开关S，将滑动变阻器滑片P向右移动时，图中的电磁铁()A. b端是N极，磁性减弱B. b端是S极，磁性减弱C. a端是N极，磁性增强D. a端是S极，磁性增强6. 某同学学习了磁现象后，画出了如图所示的四幅图，其中正确的是()7. 如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是()A. 图①研究电磁感应现象B. 图②研究电磁铁磁性强弱与线圈匝数的关系C. 图③说明电动机原理D. 图④说明发电机原理8. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。

图中与电动平衡车驱动前行过程原理相同的是()9. 如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后()A. 盆栽受到的磁力大小不变B. 底座对桌面的压强大小不变C. 要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D. 要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流二、填空题10. 如图所示的实验装置中，当酒精灯把玻璃球加热到红炽状态时，可自由转动的小磁针转到图中位置静止，说明玻璃变成了______体，由此判断小磁针的左端是______极；小磁针和螺线管间的相互作用是通过________发生的．11. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．12. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．13. 如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为(选填“A”或“B”)端。
