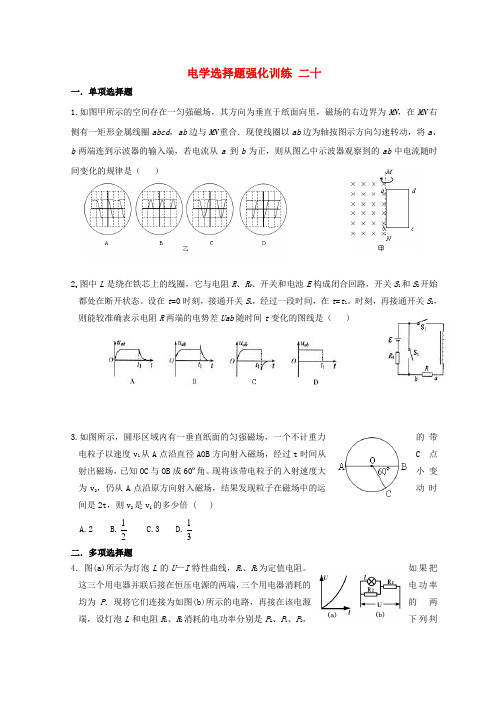

电学选择题强化训练二十一．单项选择题1.如图甲所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动，将a、b两端连到示波器的输入端，若电流从a到b为正，则从图乙中示波器观察到的ab中电流随时间变化的规律是（）2.图中L是绕在铁芯上的线圈，它与电阻R、R0、开关和电池E构成闭合回路，开关S1和S2开始都处在断开状态。

设在t=0时刻，接通开关S1，经过一段时间，在t=t1。

时刻，再接通开关S2，则能较准确表示电阻R两端的电势差Uab随时间t变化的图线是（）3.如图所示，圆形区域内有一垂直纸面的匀强磁场，一个不计重力的带电粒子以速度v1从A点沿直径AOB方向射入磁场，经过t时间从C点射出磁场，已知OC与OB成60º角。

现将该带电粒子的入射速度大小变为v2，仍从A点沿原方向射入磁场，结果发现粒子在磁场中的运动时间是2t，则v2是v1的多少倍 ( )A.2B.12C.3D.13二．多项选择题4．图(a)所示为灯泡L的U—I特性曲线，R1、R2为定值电阻。

如果把这三个用电器并联后接在恒压电源的两端，三个用电器消耗的电功率均为P．现将它们连接为如图(b)所示的电路，再接在该电源的两端，设灯泡L和电阻R1、R2消耗的电功率分别是P L、P1、P2，下列判断正确的是（）A.P 1> P L ﹢P 2B.P 1>4P 2C.P <9P 2D.P 1>2 P L5.如图所示，MN 、GH 为足够长平行金属导轨（忽略导轨的电阻），两个相同的金属棒AB 、CD 垂直放在两导轨上。

整个装置在同一水平面内。

匀强磁场垂直于导轨所在的平面向下，若给CD 棒一个水平向右的速度，同时给CD 棒施加水平向右的外力F ，使CD 棒保持匀速直线运动状态，AB棒也随之运动，两棒与导轨间的滑动摩擦力f 不变，则（ ） A.AB 棒做变加速运动，直到两棒的速度相等B.AB 棒中的电流逐渐减小到某一不为零的稳定值，方向由A 到BC.力F 先减小，最终保持恒定不变D.力F 的瞬时功率始终大于摩擦力的瞬时功率6．如图所示，闭合的矩形导体线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动，沿着OO ′方向观察，线圈沿逆时针方向转动。

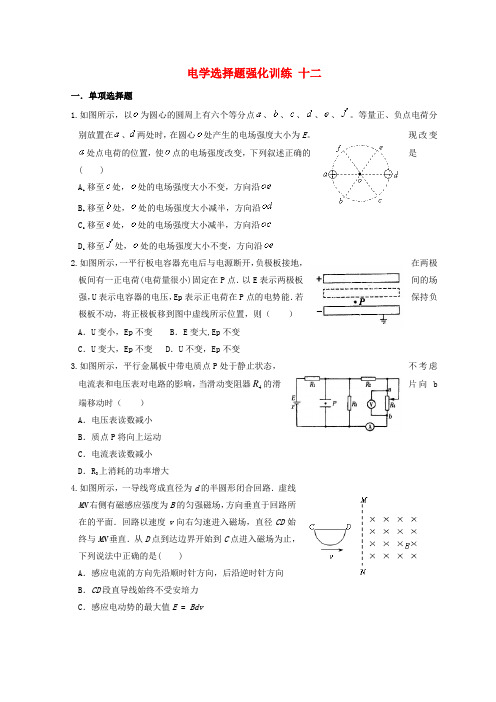

电学选择题强化训练十二一．单项选择题1.如图所示，以为圆心的圆周上有六个等分点、、、、、。

等量正、负点电荷分别放置在、两处时，在圆心处产生的电场强度大小为E。

现改变处点电荷的位置，使点的电场强度改变，下列叙述正确的是( )A.移至处，处的电场强度大小不变，方向沿B.移至处，处的电场强度大小减半，方向沿C.移至处，处的电场强度大小减半，方向沿D.移至处，处的电场强度大小不变，方向沿2.如图所示，一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电荷量很小)固定在P点．以E表示两极板间的场强，U表示电容器的电压，Ep表示正电荷在P点的电势能．若保持负极板不动，将正极板移到图中虚线所示位置，则（）A．U变小，Ep不变 B．E变大,Ep不变C．U变大，Ep不变 D．U不变，Ep不变3.如图所示，平行金属板中带电质点P处于静止状态，不考虑R的滑片向b 电流表和电压表对电路的影响，当滑动变阻器4端移动时（）A．电压表读数减小B．质点P将向上运动C．电流表读数减小D．R3上消耗的功率增大4.如图所示，一导线弯成直径为d的半圆形闭合回路．虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面．回路以速度v向右匀速进入磁场，直径CD始终与MN垂直．从D点到达边界开始到C点进入磁场为止，下列说法中正确的是( )A．感应电流的方向先沿顺时针方向，后沿逆时针方向B．CD段直导线始终不受安培力C．感应电动势的最大值E=BdvD5.电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过加速电场后，进入一圆形匀强磁场区，磁场方向垂直于圆面。

不加磁场时，电子束将通过磁场中心O点而打到屏幕上的中心M，加磁场后电子束偏转到P点外侧。

现要使电子束偏转回到P点，可行的办法是（）A.增大加速电压B.增加偏转磁场的磁感应强度C.将圆形磁场区域向屏幕远离些D.将圆形磁场的半径增大些6.如图所示，有一矩形线圈绕OOˊ轴在匀强磁场中匀速转动产生交变电流，通过滑环接一理想变压器．线路中接有电压表和电流表，不计矩形线圈和导线的电阻。

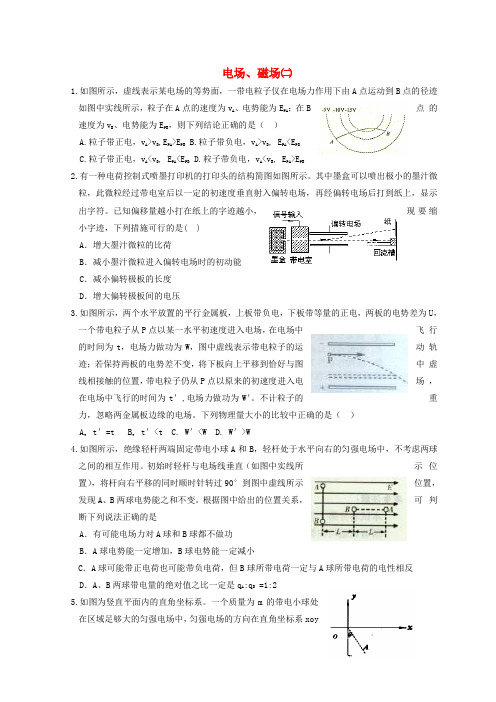

电场、磁场㈡1.如图所示，虚线表示某电场的等势面，一带电粒子仅在电场力作用下由A点运动到B点的径迹如图中实线所示，粒子在A点的速度为v A、电势能为E PA；在B点的速度为v B、电势能为E PB，则下列结论正确的是（）A.粒子带正电，v A>v B,E PA>E PBB.粒子带负电，v A>v B, E PA<E PBC.粒子带正电，v A<v B, E PA<E PBD.粒子带负电，v A<v B, E PA>E PB2.有一种电荷控制式喷墨打印机的打印头的结构简图如图所示。

其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符。

已知偏移量越小打在纸上的字迹越小，现要缩小字迹，下列措施可行的是( )A．增大墨汁微粒的比荷B．减小墨汁微粒进入偏转电场时的初动能C．减小偏转极板的长度D．增大偏转极板间的电压3.如图所示，两个水平放置的平行金属板，上板带负电，下板带等量的正电，两板的电势差为U，一个带电粒子从P点以某一水平初速度进入电场，在电场中飞行的时间为t，电场力做功为W，图中虚线表示带电粒子的运动轨迹；若保持两板的电势差不变，将下板向上平移到恰好与图中虚线相接触的位置，带电粒子仍从P点以原来的初速度进入电场，在电场中飞行的时间为t＇,电场力做功为W＇。

不计粒子的重力，忽略两金属板边缘的电场。

下列物理量大小的比较中正确的是（）A. t＇=tB. t＇<tC. W＇<WD. W＇>W4.如图所示，绝缘轻杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用。

初始时轻杆与电场线垂直（如图中实线所示位置），将杆向右平移的同时顺时针转过90°到图中虚线所示位置，发现A、B两球电势能之和不变。

根据图中给出的位置关系，可判断下列说法正确的是A．有可能电场力对A球和B球都不做功B．A球电势能一定增加，B球电势能一定减小C．A球可能带正电荷也可能带负电荷，但B球所带电荷一定与A球所带电荷的电性相反D．A、B两球带电量的绝对值之比一定是q A:q B =1:25.如图为竖直平面内的直角坐标系。

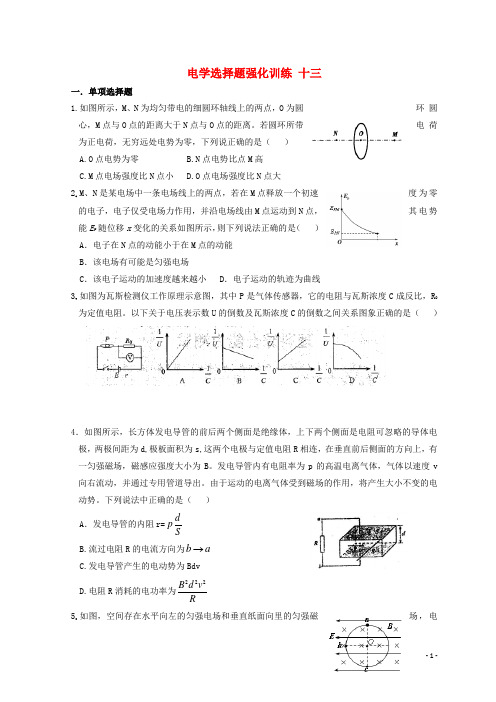

电学选择题强化训练 十三一．单项选择题1.如图所示，M 、N 为均匀带电的细圆环轴线上的两点，O 为圆环圆心，M 点与O 点的距离大于N 点与O 点的距离。

若圆环所带电荷为正电荷，无穷远处电势为零，下列说正确的是（ ） A.O 点电势为零 B.N 点电势比点M 高 C.M 点电场强度比N 点小 D.O 点电场强度比N 点大 2.M 、N 是某电场中一条电场线上的两点，若在M 点释放一个初速度为零的电子，电子仅受电场力作用，并沿电场线由M 点运动到N 点，其电势能E P 随位移x 变化的关系如图所示，则下列说法正确的是（ ） A ．电子在N 点的动能小于在M 点的动能 B ．该电场有可能是匀强电场C ．该电子运动的加速度越来越小D ．电子运动的轨迹为曲线3.如图为瓦斯检测仪工作原理示意图，其中P 是气体传感器，它的电阻与瓦斯浓度C 成反比，R 0为定值电阻。

以下关于电压表示数U 的倒数及瓦斯浓度C 的倒数之间关系图象正确的是（ ）4．如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，两极间距为d,极板面积为s,这两个电极与定值电阻R 相连，在垂直前后侧面的方向上，有一匀强磁场，磁感应强度大小为B 。

发电导管内有电阻率为p 的高温电离气体，气体以速度v 向右流动，并通过专用管道导出。

由于运动的电离气体受到磁场的作用，将产生大小不变的电动势。

下列说法中正确的是（ ）A ．发电导管的内阻r=dpSB.流过电阻R 的电流方向为b aC.发电导管产生的电动势为BdvD.电阻R 消耗的电功率为222B d v R5.如图，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。

在电磁场区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。

O 点为圆环的圆心，a 、b 、c 为圆环上的三个点，a 点为最高点，c 点为最低点，Ob 沿水平方向。

已知小球所受电场力与重力大小相等。

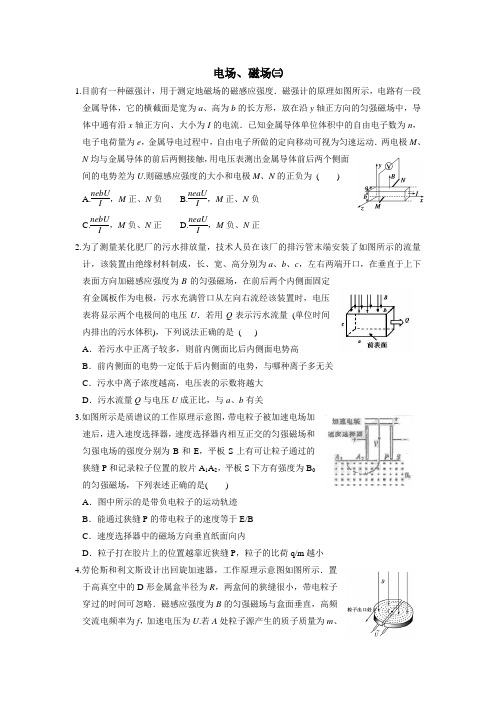

电场、磁场㈢1.目前有一种磁强计，用于测定地磁场的磁感应强度．磁强计的原理如图所示，电路有一段金属导体，它的横截面是宽为a 、高为b 的长方形，放在沿y 轴正方向的匀强磁场中，导体中通有沿x 轴正方向、大小为I 的电流．已知金属导体单位体积中的自由电子数为n ，电子电荷量为e ，金属导电过程中，自由电子所做的定向移动可视为匀速运动．两电极M 、N 均与金属导体的前后两侧接触，用电压表测出金属导体前后两个侧面间的电势差为U .则磁感应强度的大小和电极M 、N 的正负为 ( )A.nebU I ，M 正、N 负B.neaU I，M 正、N 负 C.nebU I ，M 负、N 正 D.neaU I，M 负、N 正 2.为了测量某化肥厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a 、b 、c ，左右两端开口，在垂直于上下表面方向加磁感应强度为B 的匀强磁场，在前后两个内侧面固定有金属板作为电极，污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U ．若用Q 表示污水流量 (单位时间内排出的污水体积)，下列说法正确的是 ( )A ．若污水中正离子较多，则前内侧面比后内侧面电势高B ．前内侧面的电势一定低于后内侧面的电势，与哪种离子多无关C ．污水中离子浓度越高，电压表的示数将越大D ．污水流量Q 与电压U 成正比，与a 、b 有关3.如图所示是质谱议的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器，速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E ，平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2，平板S 下方有强度为B 0的匀强磁场，下列表述正确的是( )A ．图中所示的是带负电粒子的运动轨迹B ．能通过狭缝P 的带电粒子的速度等于E/BC ．速度选择器中的磁场方向垂直纸面向内D ．粒子打在胶片上的位置越靠近狭缝P ，粒子的比荷q/m 越小4.劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图所示．置于高真空中的D 形金属盒半径为R ，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B 的匀强磁场与盒面垂直，高频交流电频率为f ，加速电压为U .若A 处粒子源产生的质子质量为m 、电荷量为＋q，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πRfB．质子离开回旋加速器时的最大动能与加速电压U成正比C．质子第2次和第1次经过两D形盒间狭缝后轨道半径之比为2∶1D．不改变磁感应强度B和交流电频率f，该回旋加速器也能用于α粒子(含两个质子，两个中子)加速5.如图所示，水平放置的两块平行金属板，充电后与电源断开．板间存在着方向竖直向下的匀强电场E和垂直于纸面向里、磁感强度为B的匀强磁场．一质量为m、电荷量为q的带电粒子(不计重力及空气阻力)，以水平速度v0从两极板的左端中间射入场区，恰好做匀速直线运动．则()A．粒子一定带正电B．若仅将板间距离变为原来的2倍，粒子运动轨迹偏向下极板C．若将磁感应强度和电场强度均变为原来的2倍，粒子不再做匀速直线运动D．若撤去电场，粒子在板间运动的最长时间可能是πm qB6.如图，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。

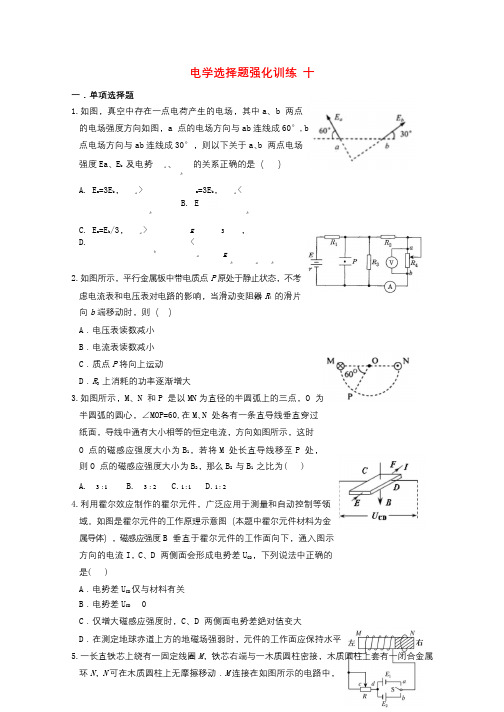

电学选择题强化训练 十一．单项选择题1.如图，真空中存在一点电荷产生的电场，其中 a 、b 两点的电场强度方向如图，a 点的电场方向与 ab 连线成 60°,b点电场方向与 ab 连线成 30°，则以下关于 a 、b 两点电场强度 Ea 、E b 及电势a 、 的关系正确的是（ ）b A. E a =3E b ，a > a =3E b ，a<B. E bb C. E a =E b /3，a >D. b E 3 ， < a E ba b 2.如图所示，平行金属板中带电质点 P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器 R 4的滑片向 b 端移动时，则（ ）A ．电压表读数减小B ．电流表读数减小C ．质点 P 将向上运动D ．R 3上消耗的功率逐渐增大3.如图所示，M 、N 和 P 是以 MN 为直径的半圆弧上的三点，O 为半圆弧的圆心，∠MOP=60,在 M 、N 处各有一条直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O 点的磁感应强度大小为 B 1，若将 M 处长直导线移至 P 处，则 O 点的磁感应强度大小为 B 2，那么 B 2与 B 1之比为( )A. 3 :1B. 3 : 2C.1:1D.1: 24.利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域。

如图是霍尔元件的工作原理示意图（本题中霍尔元件材料为金属导体），磁感应强度 B 垂直于霍尔元件的工作面向下，通入图示方向的电流 I ，C 、D 两侧面会形成电势差 U CD ，下列说法中正确的是( )A ．电势差 U CD 仅与材料有关B ．电势差 UCD 0C ．仅增大磁感应强度时，C 、D 两侧面电势差绝对值变大D ．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平5.一长直铁芯上绕有一固定线圈 M ，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属 环 N ，N 可在木质圆柱上无摩擦移动．M 连接在如图所示的电路中，1 -其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是()A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑动头向c端移动时D．在S已向a闭合的情况下，将R的滑动头向d端移动时6.如图所示，边长为2L的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为L的正方形导线框所在平面与磁场方向垂直，导线框和虚线框的对角线重合．从t＝0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域．用I表示导线框中的感应电流，取逆时针方向为正．则下列表示I­t关系的图线中，可能正确的是()7.如图所示的电路中，理想变压器原、副线圈的匝数比n1:n2=22:5，电阻R1=R2=25Ω，D为理想二极管，原线圈接(V)的交流电。

电学选择题训练二单项选择题( )1.质量为m 的带正电小球由空中某点自由下落，下落高度h 后在整个空间加上竖直向 上的匀强电场，再经过相同时间小球又回到原出发点，不计空气阻力，且整个运动 过程中小球从未落地.重力加速度为g.则A. 从加电场开始到小球返回原出发点的过程中，小球电势能减少了2mghB. 从加电场开始到小球下落最低点的过程中，小球动能减少了mgh C 从开始下落到小球运动至最低点的过程中，小球重力势能减少了mghD. 小球返回原出发点时的速度大小为( ) 2.均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，在轴线上有M 、N 两点，OM =ON=2R ．已知M 点的场强大小为E ，则N 点的场强大小为A ．E R kq -22 B ．24kq RC ．24kq E R- D ．24kq E R+( )3.图（a ）为示波管的工作原理图。

如果在电极YY′之间所加的电压按图（b ）所示的规律变化，在电极xx′之间所加的电压按图（c ）所示的规律变化，则在荧光屏上会看到的图形是( )4.某电场的分布如右图所示，带箭头的实线为电场线，虚线为等势面。

A 、B 、C 三点的电场强度大小分别为A E 、B E 、C E ，电势分别为Aϕ、Bϕ、Cϕ，关于这三点的电场强度和电势的关系，以下判断正确的是+ ++ BA ．A E ＜B E ，B ϕ＝Cϕ B ．A E ＝B E ，B ϕ＝CϕC ．A E ＜B E ，A ϕ＜B ϕD ．AE ＞B E ，A ϕ＞B ϕ( )5.如右图所示，光滑绝缘的水平面上有带异种电荷的小球A 、B ，它们在水平向右的匀强电场中保持相对静止并共同向右做匀加速直线运动。

设A 、B 的电荷量绝对值依次为A Q 、BQ ，则下列判断正确的是A ．小球A 带正电，小球B 带负电，且A Q ＞B Q B ．小球A 带正电，小球B 带负电，且A Q ＜B QC ．小球A 带负电，小球B 带正电，且A Q ＞B QD ．小球A 带负电，小球B 带正电，且A Q ＜B Q 多项选择题( )6.如图所示，粗糙绝缘的水平面附近存在一个平行于水平面的电场，其中某一区域的电场线与x 轴平行，且沿x 轴方向的电势与坐标值x 的关系可用图中曲线表示，图中斜线为该曲线过点（0.15 ，3）的切线。

电学选择题训练三单项选择题 ()1.如图所示，粗糙程度均匀的绝缘斜面下方 O 点处有一正点电荷，一带负电的小物体从底端 M 点以初速度 v 1沿斜面上滑，滑到 N 点时速度恰好为零，然后又下滑回到 M 点。

若小物体电荷量保持不变，OM ＝ON ，N 点离底端的高度为 h 则 A ．在上滑过程中，小物体的机械能一定先增大后减少 B ．在下滑过程中，小物体的电势能一定先增大后减少 C ．在上滑过程中，小物体的加速度一定先增大后减少 D ．在下滑过程中,小物体回到 M 点时速度的大小为24gh v1 ()2.下列各图像中能正确描述两个等量异种点电荷周围等势线的是( )3.两磁感应强度均为 B 的匀强磁场区Ⅰ、Ⅲ，方向如图所示，两区域中间是宽为 s 的无磁场区Ⅱ，有一边长为 L （L ＞s ），电阻为 R 的均匀正方形 金属线框 abcd 置于区域Ⅰ中，ab 边与磁场边界平行，现拉着金属线框以速度 v 向右匀速运 动，则3BLv A ．当 ab 边刚进入中央无磁场区域Ⅱ时，ab 两点间的电压为42BLvB ．当 ab 边刚进入磁场区域Ⅲ时，通过 ab 边的电流大小为，方向由 a 向 bRC ．把金属线框从区域Ⅰ完全拉入区域Ⅲ的过程中，拉力做功为2B L v 2 2R（2L －s ）D ．从 cd 边刚出区域Ⅰ到刚进入区域Ⅲ的过程中，回路中产生的焦耳热为B L v 2 2R(L －s)()4.密立根油滴实验是利用作用在油滴上的电场力和重力平衡而测量电荷的，其电场由两块带电平行板产生。

实验中，半径为 r 、电荷量为 2e 的油滴保持静止时，两块极板的 电势差为 U 。

当电势差增加到 4U 时（两平行板间距不变），半径为 2r 的油滴保持静止，则该- 1 -油滴所带的电荷为（已知球体体积公式：4 3VR ）3A ．16eB ．8eC ．4eD ．2e( )5.一带电粒子仅在电场力作用下，从电场中 a 点以初速度 v o 进入电场并沿虚线所示的轨迹运动到 b 点，如图所示，可以判断该粒子 A ．在 a 点的加速度比 b 点大 B ．在 a 点的电势能比 b 点小 、C ．在 a 点的电势比 b 点小D ．在 a 点的动能比 b 点小多项选择题 ( )6.一带正电的检验电荷，仅在电场力作用下沿 x 轴从 x向 x运动，其速度 随位置 x 变化的图象如图所示．xx 和 1x x1处，图线切线的斜率绝对值相等且最大．则在 x 轴上 A ． x x 和 1xx 两处，电场强度相同1B ． x x 和 1x x 两处，电场强度最大1C ． x =0处电势最高D ．从 x x 运动到 x 过程中，电荷的电势能逐渐增大1( )7.如图所示，实线为 A 、B 两点电荷形成的电场线，一仅在电场力作用下的带电粒子从 C 点运动到 D 点，轨迹如图虚 线所示，则下列说法中正确的是 A ．粒子带负电荷B ．A 电荷的电荷量大于 B 电荷的电荷量C．带电粒子由C到D的过程中电场力对其做负功- 2 -D．带电粒子由C到D的过程中动能增加( )8.如图所示，两等量同种点电荷固定在水平方向上的A、B两点，过AB中点O的竖直方向上有C、P、Q、D四点，其中C、D和P、Q分别关于O点对称。

电学选择题训练一单项选择题( )1.等量异种点电荷+Q 和Q 固定，在它们的连线和其中垂线上有c 、b 、a 三点，如图所示，现将一个带负电的检验电荷先从图中a 点沿直线移到b 点，再从b 点沿直线移到c 点，则检验电荷在此全过程中A.所受电场力一直增大B.所受电场力先增大后减小C.电势能一直减小D.电势能先增大后减小( )2.如图所示，间距为L 、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m 、电阻也为R 的金属棒，金属棒与导轨接触良好。

整个装置处于竖直向上、磁感应强度为B 的匀强磁场中。

现使金属棒以初速度v 沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q 。

下列说法正确的是A ．金属棒在导轨上做匀减速运动B ．整个过程中金属棒克服安培力做功为212mvC ．整个过程中金属棒在导轨上发生的位移为BL qRD ．整个过程中电阻R 上产生的焦耳热为212mv ( )3.如图，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b ，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P 向下滑动，下列表述正确的是A. 线圈a 中将产生俯视顺时针方向的感应电流B. 穿过线圈a 的磁通量变小C. 线圈a 有扩张的趋势D. 线圈a 对水平桌面的压力F N 将增大( )4.如图所示，直线AB 是电场中的一条电场线（方向未画出）。

虚线是一带电粒子仅在电场力的作用下由a 点到b 点的运动一段轨迹，轨迹为抛物线。

下列判断错误的是A ．带电粒子受到的电场力一定平行于直线ABB ．带电粒子由a 运动到b 的过程中动能一定逐渐减小C ．电场中所有平行于AB 直线的方向上的电势变化的一定最快D ．带电粒子在a 点的加速度一定等于在b 点的加速度( )5.如右图所示，虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量 相等，所带电荷的绝对值也相等，现将M 、N 从虚线上的O 点以相同速率射出，两粒 子在电场中运动的轨迹分别如图中两条实线所示，点a 、b 、c 为 实线与虚线的交点，已知0点电势高于C 点，若不计重力，则A.M 带负电，N 带正电B. N 在a 点的速度与M 在c 点的速度大小不同C. M 从O 点运动到b 点的过程中，电场力对它做的功等于零D N 在从O 点运动到a 点的过程中克服电场力做功多项选择题( )6.如图所示，平行板电容器与直流电源连接，下极板接地，一带电油滴位于容器中的P 点且处于静止状态，现将上极板竖. 直向上移动一小段距离，则A.带电油滴将沿竖直方向向上运动B ． P 点电势将降低C.电容器的电容减小，极板带电量减小 D.带电油滴的电势能保持不变( )7.如图甲所示是一条电场线，若将一个重力不计、带负电的点电荷从A 点由静止释放，它在沿电场线从A 向B 运动过程中的速度图象如图乙所示。

电学实验题、计算题强化训练十一1.某学习小组的同学要描绘小灯泡L的伏安特性图线，实验室提供下列器材：A．小灯泡Ｌ规格“6V、3. 0W”B．电流表A1，量程0.6A,内阻约为0.2ΩC．电流表A2，量程3A，内阻约为0.1ΩD．电压表V1，量程3V，内助约为6kΩE．电压表V2，量程6V，内阻约为12 kΩF．滑动变阻器R1，（0~2000 Ω，0.3A）G．滑动变阻器R2，（0~10 Ω，2A）H．电源，E=6V，内阻不计I．开关S及导线若干⑴上述器材中，电流表应选，电压表应选，滑动变阻器应选（填器材名称前的字母代号）⑵实验中选用器材的实物如图甲所示①请在虚线框内画出实验电路图②在实物图的连线中，还差3根没连接，请补齐。

⑶由正确实验操作得到的数据作出小灯泡的I-U图线如图乙所示，将本实验用的小灯泡接入图丙所示的电路中，电源的电动势是9V，内电阻不计，定值电阻R1=60Ω,电流表的读数是0.5A,此时小灯泡消耗的实际功率是 W。

2.如图所示，在xoy平面的第Ⅰ象限内有平行于y轴的有界匀强电场，方向如图，有一电子以垂直于y轴的初速度v0从P点射入电场中，P点的坐标为(0.y0),当匀强电场的场强为E1时电子从A点射出，A点坐标为（x A,0）,当场强为E2时，电子从B点射出，B点坐标为（x B,0）,设电子的电量为e，质量为m，不计电子的重力，其中x A、x B为已知量，其余未知。

⑴求匀强电场的场强E1、E2之比；⑵若在第Ⅳ象限过Q点放一张垂直于xoy平面的感光胶片，位置如图，Q点坐标为（0，-y0）,求感光胶片上曝光点的横坐标x A＇和x B＇的比值。

3.如图所示，一边长L＝0.2m，质量m1＝0.5kg，电阻R＝0.1Ω的正方形导体线框abcd，与一质量为m2＝2kg的物块通过轻质细线跨过两定滑轮相连。

起初ad边距磁场下边界为d1＝0.8m，磁感应强度B＝2.5T，磁场宽度d2＝0.3m，物块放在倾角θ＝53°的斜面上，物块与斜面间的动摩擦因数μ＝0.5。
