汽车维修电工中级培训-充电线路连接与原理分析

汽车充电系的工作原理及常见故障汽车充电系统通常由以下几个主要部分组成：电池、充电器、控制器、电动机和配电系统。

汽车的电池是负责储存电能的设备。

充电器则负责将外部电源的电能输入到电池中进行充电。

控制器则是对电池进行监控和管理的装置，可以根据需要对电池进行充电或放电，以确保电池的正常工作。

电动机是将电能转化为机械能的核心设备，在电动汽车中负责驱动汽车行驶。

配电系统则是负责将电能从电池传输到电动机，以供其工作。

汽车充电系统的工作原理是将电源的电能转化为机械能。

电池首先通过充电器从外部电源中得到电能，然后电能通过控制器进行管理和调节。

控制器会根据电池的需要，控制电池的充电和放电。

当电池需要充电时，控制器会将电能从充电器传输到电池中进行充电；而当电池需要放电时，控制器会将电能从电池传输到电动机中，使其转动从而驱动汽车前进。

充电系统常见的故障有以下几种情况：充电器故障、电池寿命衰退和电动机失效。

充电器故障可能是由于充电器内部电路损坏、充电器与电源连接不良或操作错误等原因而引起的。

这时，充电器无法将电能传输到电池中进行充电，从而影响了电池的工作。

电池寿命衰退是指电池容量减少、电池使用时间变短等现象。

这可能是由于电池老化、电池内部损坏或充电不当等原因而引起的。

电动机失效是指电动机无法正常工作。

这可能是由于电动机内部故障、电动机与配电系统之间的连接问题或电动机供电不足等原因而引起的。

为避免上述故障的发生，可以采取以下措施：定期检查充电器和电池的工作状况，确保它们正常工作；正确操作充电器，遵循操作说明书中的充电要求；定期检查电池的容量和健康状况，及时更换老化的电池；注意电动机的使用情况，避免过载或超负荷使用。

汽车充电系统的工作原理和常见故障对于理解和维护汽车充电系统都至关重要。

充电系统是电动汽车和混合动力汽车的核心组成部分，通过了解工作原理和常见故障，可以及时发现并解决问题，也可以确保汽车充电系统的正常运行。

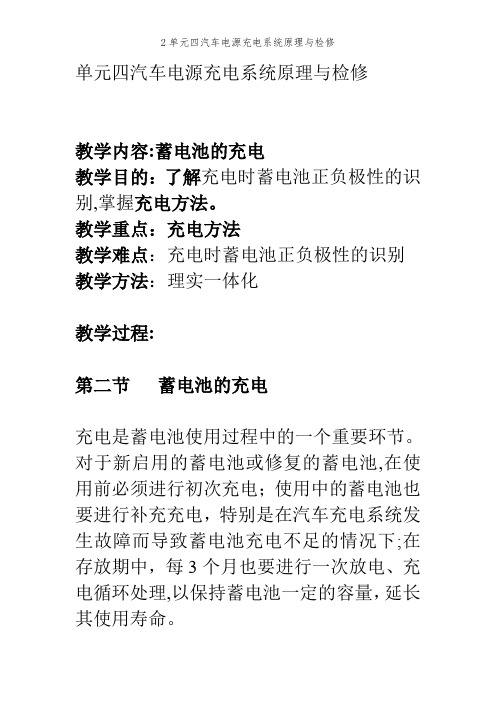

单元四汽车电源充电系统原理与检修教学内容:蓄电池的充电教学目的：了解充电时蓄电池正负极性的识别,掌握充电方法。

教学重点：充电方法教学难点：充电时蓄电池正负极性的识别教学方法：理实一体化教学过程:第二节蓄电池的充电充电是蓄电池使用过程中的一个重要环节。

对于新启用的蓄电池或修复的蓄电池,在使用前必须进行初次充电；使用中的蓄电池也要进行补充充电，特别是在汽车充电系统发生故障而导致蓄电池充电不足的情况下;在存放期中，每3个月也要进行一次放电、充电循环处理,以保持蓄电池一定的容量，延长其使用寿命。

一、充电时蓄电池正负极性的识别充电时应将蓄电池的正、负极与对应的充电机的正、负极相连。

若极性接反，会造成蓄电池的损坏。

如标记模糊不清，可用下述方法进行识别：(1)观察极桩的颜色,使用过的蓄电池正极桩呈深棕色，负极桩呈淡灰色。

(2)用直流电压表接蓄电池的两极，按照指针偏摆方向判断其正、负极。

（3)利用电解液进行识别,将蓄电池的两极接上导线,插入电解液中,导线周围产生气泡多的为负极。

二、充电方法１、定流充电：定流充电的优点是：适用性好，可任意选择和调整充电电流，有益于延长蓄电池的使用寿命。

这种充电方式可用于各种不同的蓄电池，如新蓄电池的初充电、去硫充电、补充充电等，均可采用这种方式。

缺点是：充电时间长，且需要经常调节充电电流。

2、定压充电:3、脉冲快速充电:脉冲快速充电的特点：（1）充电时间短。

初充电一般不超过5h，补充充电只需０．5h～1.5h。

（2)节能。

消耗电能为常规充电的８0%~8５%。

（３）可以增加蓄电池的容量。

（4）具有显著的去硫化作用。

（5）蓄电池的寿命有一定影响,仍需进一步改进。

一般来讲,经快速充电的蓄电池只是提高了充电容量，并未充足电。

若想充足,必需用小电流或正常充电电流进行最后充电。

当电解液超过一定温度（通常为5０℃)时,设备会自动停止充电。

思考：充电方法有哪些？。
