STC12C5AxxAD资料

STC12C5A60S2的ADC+PWM功能STC12C5A60S2单片机的A/D转换口在P1口（P1.7-P1.0），有8路10位高速A/D转换器，速度可达到250 KHz（25万次/秒）。

脉宽调制（PWM）是一种使用程序来控制波形占空比、周期、相位波形的技术。

STC12C5A60S2单片机的PAC模块可以通过程序设定，使其工作于8位PWM模式。

下面是一段将ADC和PWM结合起来应用的程序：/************************************************ ***************时间：2012.12.1晶振：12MHz功能描述：AD采集电位器的电压信号，然后信号以PWM 信号输出控制LED的亮度(调节电位器)当电位器两端的电压大时，LED较亮，同时用1602显示采集的电压值AD采集通道：P1.0PWM输出： P1.3************************************************* **************/#include;#include;unsigned int result,ge,shifen,baifen;unsigned charseg[10]={'0','1','2','3','4','5','6','7','8','9'} ;//要显示字符sbit RS = P2^4; //命令数据sbit RW = P2^5; //写还是读sbit EN = P2^6; //使能端#define RS_CLR RS=0#define RS_SET RS=1#define RW_CLR RW=0#define RW_SET RW=1#define EN_CLR EN=0#define EN_SET EN=1#define DataPort P0/*------------------------------------------------uS延时函数，含有输入参数 unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是 0~255 这里使用晶振12M，精确延时请使用汇编,大致延时长度如下 T=tx2+5 uS------------------------------------------------* /void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数，含有输入参数 unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是 0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------* /void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------判忙函数------------------------------------------------* /bit LCD_Check_Busy(void){DataPort= 0xFF;RS_CLR;RW_SET;EN_CLR;_nop_();EN_SET;return (bit)(DataPort & 0x80);}/*------------------------------------------------写入命令函数------------------------------------------------*/void LCD_Write_Com(unsigned char com){while(LCD_Check_Busy()); //忙则等待RS_CLR;RW_CLR;EN_SET;DataPort= com;_nop_();EN_CLR;}/*------------------------------------------------写入数据函数------------------------------------------------* /void LCD_Write_Data(unsigned char Data){while(LCD_Check_Busy()); //忙则等待RS_SET;RW_CLR;EN_SET;DataPort= Data;_nop_();EN_CLR;}/*------------------------------------------------清屏函数------------------------------------------------* /void LCD_Clear(void){LCD_Write_Com(0x01);DelayMs(5);}/*------------------------------------------------写入字符串函数------------------------------------------------* /void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s){{LCD_Write_Com(0x80 + x); //表示第一行}else{LCD_Write_Com(0xC0 + x); //表示第二行}while (*s){LCD_Write_Data( *s);s ++;}}/*------------------------------------------------写入字符函数------------------------------------------------* /void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data){{LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}LCD_Write_Data( Data);}/*------------------------------------------------LCD初始化函数------------------------------------------------* /void LCD_Init(void){LCD_Write_Com(0x38); /*显示模式设置*/DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);LCD_Write_Com(0x08); /*显示关闭*/LCD_Write_Com(0x01); /*显示清屏*/LCD_Write_Com(0x06); /*显示光标移动设置*/ DelayMs(5);LCD_Write_Com(0x0C); /*显示开及光标设置*/ }/*------------------------------------------------ADC初始化函数------------------------------------------------* /void InitADC(){P1ASF =0x01;//使能P1口ADC功能ADC_RES = 0;ADC_CONTR = 0xc8;}/*------------------------------------------------主函数------------------------------------------------* /void main(void){LCD_Init();LCD_Clear();//清屏LCD_Write_String(5,0,"526lab");//(列,行,数据)LCD_Write_String(2,1,"Result:"); InitADC();IE=0xa0;//开中断while (1){//PWM初始化CCON=0;CMOD=0;//1MCCAP0H=CCAP0L=ADC_RES;CCAPM0=0x42;//开启PWMCR=1;//计时开始//调用显示LCD_Write_Char(9,1,seg[ge]);LCD_Write_Char(10,1,'.');LCD_Write_Char(11,1,seg[shifen]);LCD_Write_Char(12,1,seg[baifen]);LCD_Write_Char(13,1,'V');}}/*------------------------------------------------ADC中断处理函数------------------------------------------------* /void adc_isr() interrupt 5 using 1{unsigned int temp;temp=ADC_RES;result=temp*0.01953125*1000;ge=result/1000;shifen=result%1000/100;baifen=result%100/10;ADC_CONTR = 0xc8;//开启转换}12C5A60S2.h的头文件//--------------------------------------------------------------------------------//新一代 1T 8051系列单片机内核特殊功能寄存器 C51 Core SFRs// 7 6 5 4 3 2 1 0Reset Valuesfr ACC = 0xE0; //Accumulator 0000,0000sfr B = 0xF0; //B Register 0000,0000sfr PSW = 0xD0; //Program Status Word CY AC F0 RS1 RS0 OV F1 P 0000,0000//-----------------------------------sbit CY = PSW^7;sbit AC = PSW^6;sbit F0 = PSW^5;sbit RS1 = PSW^4;sbit RS0 = PSW^3;sbit OV = PSW^2;sbit P = PSW^0;//-----------------------------------sfr SP = 0x81; //Stack Pointer 0000,0111sfr DPL = 0x82; //Data Pointer Low Byte0000,0000sfr DPH = 0x83; //Data Pointer High Byte 0000,0000//--------------------------------------------------------------------------------//新一代 1T 8051系列单片机系统管理特殊功能寄存器// 7 6 5 4 3 2 1 0 Reset Valuesfr PCON = 0x87; //Power Control SMOD SMOD0 LVDF POF GF1 GF0 PD IDL 0001,0000// 7 6 5 4 3 2 1 0Reset Valuesfr AUXR = 0x8E; //Auxiliary Register T0x12 T1x12 UART_M0x6 BRTR S2SMOD BRTx12 EXTRAM S1BRS0000,0000//-----------------------------------sfr AUXR1 = 0xA2; //Auxiliary Register 1 - PCA_P4 SPI_P4 S2_P4 GF2 ADRJ - DPS 0000,0000 /*PCA_P4:0, 缺省PCA 在P1 口1，PCA/PWM 从P1 口切换到P4 口: ECI 从P1.2 切换到P4.1 口，PCA0/PWM0 从P1.3 切换到P4.2 口PCA1/PWM1 从P1.4 切换到P4.3 口SPI_P4:0, 缺省SPI 在P1 口1，SPI 从P1 口切换到P4 口: SPICLK 从P1.7 切换到P4.3 口MISO 从P1.6 切换到P4.2 口MOSI 从P1.5 切换到P4.1 口SS 从P1.4 切换到P4.0 口S2_P4:0, 缺省UART2 在P1 口1，UART2 从P1 口切换到P4 口: TxD2 从P1.3 切换到P4.3 口RxD2 从P1.2 切换到P4.2 口GF2: 通用标志位ADRJ:0, 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器1，10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器DPS: 0, 使用缺省数据指针DPTR01，使用另一个数据指针DPTR1//-----------------------------------sfr WAKE_CLKO = 0x8F; //附加的 SFR WAK1_CLKO/*7 6 5 4 3 2 1 0 Reset ValuePCAWAKEUP RXD_PIN_IE T1_PIN_IE T0_PIN_IE LVD_WAKE _ T1CLKO T0CLKO 0000,0000Bb7 - PCAWAKEUP : PCA 中断可唤醒 powerdown。

1、capture/PWM 功能！解读—p303为什么频率是256等份呢？因为是 1T单片机，所以，定时器计数当然是以一个时钟周期为计数单位呢！而何时溢出呢？因为是 8位计数器，所以，2^8=256！由于周期与频率成反比，sCLK<sCLK/256意思为前者计时比较快，后者比较慢，也即前者周期小后者周期大，使用1T单片机，相对于传统12T单片机来说，假如1T计数快点。

由f=SYSclk/256 ,得T=256/SYSclk。

即，最大可以计数 256次！！！！每隔 1/SYSclk 计数一次！也即计满256个数就溢出！假如为 12M晶振，则 1/12M =1us/12约为0.084us (传统单片机是 12 * 1/12M=1us)，，是不是很快啊！！！CMOD 为PCA 工作模式寄存器。

要说明的是由 CMOD中的 ECF 置位后允许CF溢出标志中断，如果 PCA 产生计数溢出，则硬件置CF=1，此时，即刻产生CF中断（如果ECF=0，则即使溢出也不产生CF中断，即硬件虽置位CF，但不能产生计数中断），虽然 CF 可以硬件或软件置位，但是只能软件清零！！~~~简而言之，CF仅仅是个计数中断溢出标志，可否中断有ECF（类似中断允许位）决定！CR（类似传统51的TRX）是启动计数阵列，也就是计数器摆了！以上是用于计数器时！！但是要注意的是 CR 清零会关闭计数阵列！那有两路捕获中断，究竟是哪一个呢？请看中断标志CCFX 来判断是那一路中断！！！ CCFX 硬件置位但要软件清零咯（类似串口的RI 和 TI 哈哈）！！而下面的ECCFX用来使能CCFX 中断标志的（如果ECCFX=0则即使捕获到信号，产生了CCFX置位同时申请中断，可是，ECCFX 不允许中断的话，有申请但不允许还是中断不了啊！）。

（可以这么说，要做什么动作或者申请做什么事，需要得到允许才可以做，正如某件事发生了，你提出了一个申请（比如硬件置位了某个标志），可是我没有批准你做这件事（没有“使能”标志的申请），即使事情发生了，你也做不了什么，因为我不允许，所以你做不了！！！只有我允许了，你才可以为之！！！进行下一步的工作！！！我们这里只需要捕获脉宽，所以用到CAPPX和ECCFX!!!这里要明白，ECCFX不允许的话，系统是捕获不了CCFX中断的！！从图可以看到，ECCFn 为X 是因为你是否允许在中断取决于你的设置，这里作者仅仅是提供一种解释，告诉你这是一种怎样的工作方式！！为与不为，取决于你的ECCFX的设置！！CL 、CH 其实为计数寄存器，就是说，你要计数，那你也可以设置一个基准让计数器从那开始计数咯！！反正溢出了，他就会把这些值放到CCAPX L/H 处！！CCAPX L/H 是保存计数捕获的值！！！且CCAPX L/H 还用于占空比输出的定值呢！！这个就不解释了，太勒个呢~~！@@你懂的！！辅助寄存器，改变端口，用于当你画PCB时，可以通过改变引脚来使布线更为完美！！这个是他的结构咯~！计数器结构图：下面是捕获模式的介绍：主要看看他是怎么计数及如何保存这些数值的！！看到值是放到哪里去了吧~~！！哈哈，采集到边沿信号就把计数值从CH/L放到了另外的寄存器CCAPnL/H 咯！！虽然你获得了计数值但是中不中断去处理这些数据呢？不是你说了算，由CCON中的CCFn 和 CCAPMn 中的 ECCFn 来决定，也就是说，当捕获到这个信号时，这个信号只是充当一个开关，把CH/L的值放到的另外的寄存器，而要不要处理是另外的两个大哥（CCFX 和 ECCFX）说了算！这里还教你怎么判断究竟是哪个中断呢，还提醒你要软件清零。

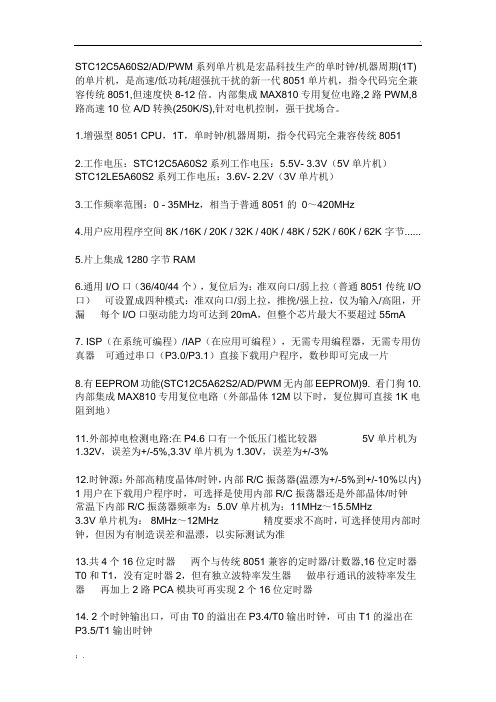

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统80512.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V- 2.2V（3V单片机）3.工作频率范围：0 - 35MHz，相当于普通8051的0～420MHz4.用户应用程序空间8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节......5.片上集成1280字节RAM6.通用I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通8051传统I/O 口）可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)9. 看门狗10.内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）11.外部掉电检测电路:在P4.6口有一个低压门槛比较器5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%12.时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为+/-5%到+/-10%以内) 1用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟常温下内部R/C振荡器频率为：5.0V单片机为：11MHz～15.5MHz3.3V单片机为：8MHz～12MHz 精度要求不高时，可选择使用内部时钟，但因为有制造误差和温漂，以实际测试为准13.共4个16位定时器两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，但有独立波特率发生器做串行通讯的波特率发生器再加上2路PCA模块可再实现2个16位定时器14. 2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟15.外部中断I/O口7路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，Power Down模式可由外部中断唤醒，INT0/P3.2, INT1/P3.3, T0/P3.4, T1/P3.5, RxD/P3.0, CCP0/P1.3(也可通过寄存器设置到P4.2 ), CCP1/P1.4 (也可通过寄存器设置到P4.3)16. PWM(2路）/PCA（可编程计数器阵列,2路）---也可用来当2路D/A 使用---也可用来再实现2个定时器---也可用来再实现2个外部中断(上升沿中断/下降沿中断均可分别或同时支持)17.A/D转换, 10位精度ADC，共8路，转换速度可达250K/S(每秒钟25万次)18.通用全双工异步串行口(UART)，由于STC12系列是高速的8051，可再用定时器或PCA软件实现多串口19. STC12C5A60S2系列有双串口，后缀有S2标志的才有双串口，RxD2/P1.2(可通过寄存器设置到P4.2)，TxD2/P1.3(可通过寄存器设置到P4.3)20.工作温度范围：-40 - +85℃(工业级) / 0 - 75℃(商业级)21.封装：PDIP-40,LQFP-44,LQFP-48 I/O口不够时，可用2到3根普通I/O口线外接74HC164/165/595（均可级联）来扩展I/O口, 还可用A/D做按键扫描来节省I/O口，或用双CPU,三线通信，还多了串口。

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统80512.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V- 2.2V（3V单片机）3.工作频率范围：0 - 35MHz，相当于普通8051的0～420MHz4.用户应用程序空间8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节......5.片上集成1280字节RAM6.通用I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通8051传统I/O 口）可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)9. 看门狗10.内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）11.外部掉电检测电路:在P4.6口有一个低压门槛比较器5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%12.时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为+/-5%到+/-10%以内) 1用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟常温下内部R/C振荡器频率为：5.0V单片机为：11MHz～15.5MHz3.3V单片机为：8MHz～12MHz 精度要求不高时，可选择使用内部时钟，但因为有制造误差和温漂，以实际测试为准13.共4个16位定时器两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，但有独立波特率发生器做串行通讯的波特率发生器再加上2路PCA模块可再实现2个16位定时器14. 2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟15.外部中断I/O口7路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，Power Down模式可由外部中断唤醒，INT0/P3.2, INT1/P3.3, T0/P3.4, T1/P3.5, RxD/P3.0, CCP0/P1.3(也可通过寄存器设置到P4.2 ), CCP1/P1.4 (也可通过寄存器设置到P4.3)16. PWM(2路）/PCA（可编程计数器阵列,2路）---也可用来当2路D/A 使用---也可用来再实现2个定时器---也可用来再实现2个外部中断(上升沿中断/下降沿中断均可分别或同时支持)17.A/D转换, 10位精度ADC，共8路，转换速度可达250K/S(每秒钟25万次)18.通用全双工异步串行口(UART)，由于STC12系列是高速的8051，可再用定时器或PCA软件实现多串口19. STC12C5A60S2系列有双串口，后缀有S2标志的才有双串口，RxD2/P1.2(可通过寄存器设置到P4.2)，TxD2/P1.3(可通过寄存器设置到P4.3)20.工作温度范围：-40 - +85℃(工业级) / 0 - 75℃(商业级)21.封装：PDIP-40,LQFP-44,LQFP-48 I/O口不够时，可用2到3根普通I/O口线外接74HC164/165/595（均可级联）来扩展I/O口, 还可用A/D做按键扫描来节省I/O口，或用双CPU,三线通信，还多了串口。

STC12C5A60S2系列1T单片机简介STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统80512.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V(5V单片机)STC12LE5A60S2系列工作电压：3.6V- 2.2V(3V单片机)3.工作频率范围：0 - 35MHz，相当于普通8051的0～420MHz4.用户应用程序空间8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节......5.片上集成1280字节RAM6.通用I/O口(36/40/44个)，复位后为：准双向口/弱上拉(普通8051传统I/O口) 可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA7. ISP(在系统可编程)/IAP(在应用可编程)，无需专用编程器，无需专用仿真器可通过串口(P3.0/P3.1)直接下载用户程序，数秒即可完成一片8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)9. 看门狗10.内部集成MAX810专用复位电路(外部晶体12M以下时，复位脚可直接1K电阻到地)11.外部掉电检测电路:在P4.6口有一个低压门槛比较器5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%12.时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为+/-5%到+/-10%以内) 1用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟常温下内部R/C振荡器频率为：5.0V单片机为：11MHz～15.5MHz 3.3V单片机为：8MHz～12MHz 精度要求不高时，可选择使用内部时钟，但因为有制造误差和温漂，以实际测试为准13.共4个16位定时器两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，但有独立波特率发生器做串行通讯的波特率发生器再加上2路PCA模块可再实现2个16位定时器14. 2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟15.外部中断I/O口7路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，Power Down模式可由外部中断唤醒，INT0/P3.2, INT1/P3.3, T0/P3.4, T1/P3.5, RxD/P3.0, CCP0/P1.3(也可通过寄存器设置到P4.2 ), CCP1/P1.4 (也可通过寄存器设置到P4.3)16. PWM(2路)/PCA(可编程计数器阵列,2路) ---也可用来当2路D/A使用---也可用来再实现2个定时器---也可用来再实现2个外部中断(上升沿中断/下降沿中断均可分别或同时支持)17.A/D转换, 10位精度ADC，共8路，转换速度可达250K/S(每秒钟25万次)18.通用全双工异步串行口(UART)，由于STC12系列是高速的8051，可再用定时器或PCA软件实现多串口19. STC12C5A60S2系列有双串口，后缀有S2标志的才有双串口，RxD2/P1.2(可通过寄存器设置到P4.2)，TxD2/P1.3(可通过寄存器设置到P4.3)20.工作温度范围：-40 - +85℃(工业级) / 0 - 75℃(商业级)21.封装：PDIP-40,LQFP-44,LQFP-48 I/O口不够时，可用2到3根普通I/O口线外接74HC164/165/595(均可级联)来扩展I/O口, 还可用A/D做按键扫描来节省I/O口，或用双CPU,三线通信，还多了串口。

ＳＴＣ１２Ｃ５Ａ６０ＡＤ系列单片机器件手册 ＳＴＣ１２Ｃ５２０１ＡＤ系列单片机器件手册 －－－　１个时钟／机器周期８０５１ －－－无法解密 －－－低功耗，超低价 －－－高速，高可靠 －－－强抗静电，强抗干扰ＳＴＣ１２Ｃ５Ａ０８，　１２Ｃ５Ａ０８ＡＤ， １２Ｃ５Ａ０８Ｓ２ＳＴＣ１２Ｃ５Ａ１６，　１２Ｃ５Ａ１６ＡＤ， １２Ｃ５Ａ１６Ｓ２ＳＴＣ１２Ｃ５Ａ２０，　１２Ｃ５Ａ２０ＡＤ， １２Ｃ５Ａ２０Ｓ２ＳＴＣ１２Ｃ５Ａ３２，　１２Ｃ５Ａ３２ＡＤ， １２Ｃ５Ａ３２Ｓ２ＳＴＣ１２Ｃ５Ａ４０，　１２Ｃ５Ａ４０ＡＤ， １２Ｃ５Ａ４０Ｓ２ＳＴＣ１２Ｃ５Ａ４８，　１２Ｃ５Ａ４８ＡＤ， １２Ｃ５Ａ４８Ｓ２ＳＴＣ１２Ｃ５Ａ５２，　１２Ｃ５Ａ５２ＡＤ， １２Ｃ５Ａ５２Ｓ２ＳＴＣ１２Ｃ５Ａ５６，　１２Ｃ５Ａ５６ＡＤ， １２Ｃ５Ａ５６Ｓ２ＳＴＣ１２Ｃ５Ａ６０，　１２Ｃ５Ａ６０ＡＤ， １２Ｃ５Ａ６０Ｓ２ＳＴＣ１２Ｃ５Ａ６２，　１２Ｃ５Ａ６２ＡＤ， １２Ｃ５Ａ６２Ｓ２宏晶科技ｗｗｗ．ＭＣＵ－Ｍｅｍｏｒｙ．ｃｏｍＵｐｄａｔｅ　ｄａｔｅ：　２００８－１１－２２ ＳＴＣ１２Ｃ５Ａ６０ＡＤ系列单片机器件手册 ＳＴＣ１２Ｃ５２０１ＡＤ系列单片机器件手册 －－－　１个时钟／机器周期８０５１ －－－无法解密 －－－低功耗，超低价 －－－高速，高可靠 －－－强抗静电，强抗干扰ＳＴＣ１２Ｃ５２０１，　１２Ｃ５２０１ＰＷＭ，　１２Ｃ５２０１ＡＤＳＴＣ１２Ｃ５２０２，　１２Ｃ５２０２ＰＷＭ，　１２Ｃ５２０２ＡＤＳＴＣ１２Ｃ５２０４，　１２Ｃ５２０４ＰＷＭ，　１２Ｃ５２０４ＡＤＳＴＣ１２Ｃ５２０５，　１２Ｃ５２０５ＰＷＭ，　１２Ｃ５２０５ＡＤＳＴＣ１２Ｃ５２０６，　１２Ｃ５２０６ＰＷＭ，　１２Ｃ５２０６ＡＤＳＴＣ１２ＬＥ５２０１，１２ＬＥ５２０１ＰＷＭ，１２ＬＥ５２０１ＡＤＳＴＣ１２ＬＥ５２０２，１２ＬＥ５２０２ＰＷＭ，１２ＬＥ５２０２ＡＤＳＴＣ１２ＬＥ５２０４，１２ＬＥ５２０４ＰＷＭ，１２ＬＥ５２０４ＡＤＳＴＣ１２ＬＥ５２０５，１２ＬＥ５２０５ＰＷＭ，１２ＬＥ５２０５ＡＤＳＴＣ１２ＬＥ５２０６，１２ＬＥ５２０６ＰＷＭ，１２ＬＥ５２０６ＡＤ宏晶科技ｗｗｗ．ＭＣＵ－Ｍｅｍｏｒｙ．ｃｏｍＵｐｄａｔｅ　ｄａｔｅ：　２００８－１１－２２宏晶科技是新一代增强型８０５１单片机标准的制定者和领导厂商，致力于提供满足中国市场需求的世界级高性能单片机技术，在业内处于领先地位，销售网络覆盖全国。

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统80512.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V- 2.2V（3V单片机）3.工作频率范围：0 - 35MHz，相当于普通8051的0～420MHz4.用户应用程序空间8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节......5.片上集成1280字节RAM6.通用I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通8051传统I/O 口）可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)9. 看门狗10.内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）11.外部掉电检测电路:在P4.6口有一个低压门槛比较器5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%12.时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为+/-5%到+/-10%以内) 1用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟常温下内部R/C振荡器频率为：5.0V单片机为：11MHz～15.5MHz3.3V单片机为：8MHz～12MHz 精度要求不高时，可选择使用内部时钟，但因为有制造误差和温漂，以实际测试为准13.共4个16位定时器两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，但有独立波特率发生器做串行通讯的波特率发生器再加上2路PCA模块可再实现2个16位定时器14. 2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟15.外部中断I/O口7路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，Power Down模式可由外部中断唤醒，INT0/P3.2, INT1/P3.3, T0/P3.4, T1/P3.5, RxD/P3.0, CCP0/P1.3(也可通过寄存器设置到P4.2 ), CCP1/P1.4 (也可通过寄存器设置到P4.3)16. PWM(2路）/PCA（可编程计数器阵列,2路）---也可用来当2路D/A 使用---也可用来再实现2个定时器---也可用来再实现2个外部中断(上升沿中断/下降沿中断均可分别或同时支持)17.A/D转换, 10位精度ADC，共8路，转换速度可达250K/S(每秒钟25万次)18.通用全双工异步串行口(UART)，由于STC12系列是高速的8051，可再用定时器或PCA软件实现多串口19. STC12C5A60S2系列有双串口，后缀有S2标志的才有双串口，RxD2/P1.2(可通过寄存器设置到P4.2)，TxD2/P1.3(可通过寄存器设置到P4.3)20.工作温度范围：-40 - +85℃(工业级) / 0 - 75℃(商业级)21.封装：PDIP-40,LQFP-44,LQFP-48 I/O口不够时，可用2到3根普通I/O口线外接74HC164/165/595（均可级联）来扩展I/O口, 还可用A/D做按键扫描来节省I/O口，或用双CPU,三线通信，还多了串口。

STC12C5A系列单片机P1口的第二功能可做为模数转换接口使用。

该系列单片机集成8路10位电压输入型高速A/D。

这8路A/D的转换速度可达25万次/秒，用于温度检测、电池电压检测、按键扩展和频谱扫描等。

STC12C5A系列单片机P1口功能选择可通过特殊功能寄存器P1ASF设置实现。

当P1ASF的相应位置1时，该位被设置为A/D模拟输入通道；当P1ASF对应位设置为0时，该位作为通用I/O使用。

STC12C5A系列单片机模数转换模块上电、转换速度、模拟输入通道的选择、启动模数转换及转换状态可通过模数转换控制寄存器ADC_CONTR进行配置及查看。

ADC_POWER为ADC电源控制位，当ADC_POWER置1时，打开模数转换器电源；为0时关闭模数转换器电源。

进入空闲模式时，应关闭模数转换器电源降低功耗。

初次打开模数转换器电源应适当延时以稳定模数转换器电源，保证模数转换精度。

SPEED1和SPEED0为模数转换速度控制位
ADC_FLAG为模数转换完毕标志位。

当A/D转换完成后，该位置1，需要由软件清零。

无论A/D工作于与查询方式还是中断方式，ADC_FLAG只能由软件清零。

须注意，读取ADC_CONTR设置
ADC_START为模数转换器转换启动控制位，设置为1时，启动A/D转换，转换完毕，自动清零。
