第二章 印刷测控条的分类和作用 ppt课件

  • 格式：ppt
  • 大小：3.92 MB
  • 文档页数：82

下载文档原格式

  / 82

合集下载

印品质量检测

印品质量检测

印品质量检测第二章印刷图像用测试工具基本概念1.信号条2.测试条测控条上的区块按功能可分为：连续调梯尺区空白区实地控制区网点控制区灰平衡控制区微线控制区检标3.控制条4.梯尺5.使用控制工具的目的和作用（1）控制晒版、印刷质量；（2）确保印刷品的平均质量，使误差值控制在允许的范围内；（3）缩小打样与正式印刷因条件不同所造成的差别。

1.信号条——主要用于视觉评价，功能比较单一，只表达印刷品外观质量信息。

如晒版梯尺、GA TF网点扩大信号条等。

2.梯尺——透射密度梯变排列，具有等密度或等级网点的透射梯尺。

控制晒版、印刷质量的梯尺有连续调和网点百分比梯尺两种。

如晒版梯尺和测试条中分辨网点传递的网点梯尺。

3.检标——控制印刷品质量的一种工具。

可单独使用，如GATF星标。

4. 测试条——由若干测试单元和少量的信号块组成，不仅可以通过视觉判断，还能通过仪器测量，再由专用公式计算出印刷质量。

5.测控条——把信号条和测试条的视觉评价和测试评价组合在一起的多功能的控制工具，如布鲁纳尔第三代控制条。

二基本理论依据1.利用星标判断网点增大、缩小和重影的方法。

转移正确：a.受墨过多：中心出现大黑圈；且黑圈越大，表示墨量越大反之，中心的空白圈扩大。

b、网点横向变形，中心黑圈向纵向成椭圆，若纵向变形，则向横向成椭圆。

c、网点重影，则出现“8”字。

横“8”则重影纵向；竖“8”则重影横向。

2. GATF 字码信号条:判断网点增大和增大方向。

原理:利用细网点对网点扩大比粗网点敏感，来判断网点扩大值。

.特点：通过数字来检验印刷时产生的网点扩大和缩小。

判读方法：其中数字2的密度与底色密度相同。

判断时观察那个数字看不到，由此计算网点增大或缩小的量。

网点重影段：{1.可以直接凭视觉对字码网点面积与密度变化进行检查2.由网点扩大、变形范围、星标三部分组成3.原理与其它的相似，利用细网点对网点扩大比粗网点敏感，来判断网点扩大值4.特点：通过数字来检验印刷时产生的网点扩大和缩小5.底衬是65线的粗网点。

第二章印刷质量测控条的分类和作用

第二章印刷质量测控条的分类和作用
（2） 阿拉伯数字由200线 /英寸的网点构成。左侧 标着从0到9的数码，每 个数码为一个梯级。1～ 7数码每梯级网点增大为 3%～5%，7～9数码每 梯级网点增大为5%以上。 从0～9数码颜色逐渐变 淡。
10
2 GATF数码信号条的右侧 字母SLUR段 “SLUR”是重影的意 思，由水平横线组成，底 衬由垂直竖线组成。横线 与竖线粗细相同，密度相 等。 正常印刷时，横线和 竖线密度相同，字母 SLUR看不见。当印刷品 上的网点发生变形时，横 线和竖线上的密度就会不 同， SLUR就会比底色深 或浅。
11
例如：某工厂根据印刷工艺条件规定 “3”为标准数码，实际印刷过程 中，印刷正常时， “3”表示看不 清楚。“4”号变深看得很清楚， 表示网点增大 。 数码“2”比数码“1”浅，表示网 点缩小。 根据数码变深或变浅的梯级，可 以粗略地估计网点扩大值。 当印刷品上的网点发生变形时， 信号条上横线与竖线的密度就会 不同，“SLUR”比底色深，表明 网点纵向变形，比底色浅则说明 网点横向变形。
e.g. GATF星标、放射楔形线
6. 提ቤተ መጻሕፍቲ ባይዱ测试单元图形。
6
第二节 几种常用的测控条
一 GATF 星标 1 GATF 星标结构
在直径10mm的圆 内，对称布置了 36条黑色楔形线 和36 条白色楔形 线。星标的中心 是直径为1mm的 小白圆点。
7
2 GATF 星标的原理
当印刷中的发生网点增大或重影时，楔形线就会产生各 向等量的或定向等量的扩张宽度 Δs 。楔形线如同粗细线 数不同的网点，楔尖是最细的网点，楔尾是最粗的网点， 在等量的扩张宽度Δs 作用下，白楔形线缩小，黑楔形线 扩大，在楔尖集中的圆心部位，反映最灵敏。
3
2. 用几何图形位置相等、阴阳相反等原理控制 网点大小和形状。

印刷质量的评判与控制教材ppt

印刷质量的评判与控制教材ppt
印刷工艺
第十章 印刷质量
安徽省第一轻工业学校 任步涛
2012年12月
本章主要内容：
第一节 印刷质量评判与控制 第二节 印刷质量测控条的使用 第三节 印刷质量测控的现状及发展
第一节 印刷质量的评判与控制 【本节主要内容】
#印刷质量评判的方法 #印刷质量评判的内容 #印刷质量控制
什么情况下需要对印刷进行 质量评判？
印刷质量的评判与控制教材ppt 印刷质量的评判与控制教材ppt
▪
1.一个要将中国归于中央集权下的专 制一统 ，一个 要恢复 天下到 六国时 代诸侯 联盟的 松散政 制。这 看上去 好像只 是一个 是否认 同统一 的历史 趋势的 问题， 现代人 常常站 在统一 的立场 上去批 判项羽 ，仿佛 只有用 铁骑扫 平了六 国的秦 王才算 是一个 民族英 雄，其 实问题 并不这 么简单 。
包装产品 书刊 报纸
印刷质量的评判与控制教材ppt
印刷质量的评判与控制教材ppt
二、印品质量控制
1、印刷前的检测和工艺安排
印刷前的检测非常重要，是质量控制中最为提倡的，它可使产品质量 又好又稳定，而且能节约大量的人力和物力，提高经济效益，其主要 内容归纳如下： （1）对印版进行仔细检查。不合格要重晒版。 （2）对所用油墨（流变特性、顏色特性）、纸张（含水量、平滑度、白 度等）进行检查、检测，确认其是否符合印刷要求。 （3）对润版液的浓度和PH值心中有数。 （4）合理调整包衬。（压力、网点质量、印版耐印力） （5）确定色序。 （6）检查印刷机的主要部件，特别是输纸器、定位部件（咬纸牙、收纸 部件、纸张的交接位置和交接时间）、根据包衬厚度，调整着墨辊与 着水辊压力。 （7）准备好擦布、清洗剂及各种辅料助剂、给印机油眼加油。 （8）有油墨遥控系统的印刷机，做好油墨预调工作。

测控条

测控条
直径10mm36条黑色楔形和36条白色楔形中心是1mm的小白圆点实地密度welcomepowerpointtemplatesnewcontentdesign10yearsexperience指网点面积率为100即被墨层完全覆盖的部分的密度用dv表二确保印刷品质量均匀一致性控制误差在允许范围瑞士的布鲁纳尔brunner测控条瑞士的格雷达gretag测控条美国gatf的数目与彩色密集块测控条德国的佛格拉fogra测控条日本的fuji晒版测控条以及瑞士和德国共同制作的ugrafogra数字测控条等
GATF数码信号条的SLUR段
• SLUR是重影的意思，由水平横线组成， 底衬由垂直竖线组成。横线与竖线粗细相 同、密度相等。 • 正常印刷时，竖线和横线密度相等，字母 SLUR看不见。 • 发生轴向重影，使竖线的底衬密度大于横 线的字母SLUR。 • 发生周向重影，使横线的底衬密度大于竖 线的字母SLUR。
的一种工具。
直径10mm 36条黑色楔形和36条白色楔形 中心是1mm的小白圆点
实地密度
指网点面积率为100％，即被墨
welcome to use these PowerPoint templates, New
层完全覆盖的部分的密度，用DV表 Content design, 10 years experience
Brunner第二代测控条
• 布鲁纳尔第二代测试条的幅面为6×190mm， 在第一代三段式测控条的基础上增加了75％的 粗、细网段组成五段式结构，即实地、50％粗 网点、50％细网点、75％粗网段、75％细网段。 并与晒版细网点控制段、中性灰段、叠印段组 合。
根据布鲁纳尔的研究，在50％网点段测量时， 细网和粗网的密度值之差即为网点扩大值;如果 在75％网点处测量，粗、细网密度之差除以2， 就是网点扩大值。在印刷过程中，网点扩大最敏 感的部位是75％的网点，而网点扩大量最大的 部位是50％网点。所以，通常使用75％网点段 和50％网点段测算网点扩大值。 五段粗细网点测试（布鲁纳尔第二代测试条部 分）。 ①实地段：用来测定墨层的密度值； ②75％的粗网点（30L/inch）段； ③75％的细网点（150L/inch）测微段； ④50％的粗网点（30L/inch）段； ⑤50％细网点（150L/ inch）测微段。

印刷测控条：印刷质量数据化测控的重要媒介

印刷测控条：印刷质量数据化测控的重要媒介

印刷测控条：印刷质量数据化测控的重要媒介目前，我国印刷企业中应用测控条及测量仪器来进行质量管理，实现与国际先进水平接轨的企业还不是很多，或者说能够熟练运用的还不是很多。

一些企业虽然已经在应用测控条及测量仪器，但测控条本身不标准（经过多次反复拷贝制成的）或者测量仪器没有进行必要的校准；有些企业虽然有测控条但不会用，不了解测控条的各种功能及其作用；有的购买了测量仪器束之高阁，当作摆设，仍然凭经验行事；有的公司并没有将测控条、测量仪器应用在所有产品上，没有在生产的全流程使用；还有许多公司根本不用测控条和测量仪器，全凭老师傅的一些经验来监控质量等，，从而造成印刷质量的不稳定。

印刷品的复制过程是将连续调的原稿转化为半色调的网点分色版，再通过油墨转移到承印物，从而复制表现原稿的一个过程。

因此，在整个过程中，网点传递的情况及油墨转移的情况是复制结果的关键因素之一。

而对它们监控涉及到的主要内容就是印品质量管理的主要工作。

质量管理的标准化与数据化是世界各国普遍认同及采用的方式。

测控条与测量仪器则是实现与实施标准化与数据化的必要工具及条件。

测控条、测量仪器使质量管理有了科学的依据，使每道工序的质量控制有规可循、有范可就、有数可依，并逐步替代了单凭经验来定性的工作方法，同时减少了上、下工序许多相互扯皮的现象，从而保证了高质量、高效率的生产。

本文针对测控条进行一些讲解与展开一些讨论，希望因此能够带给大家一些实用的信息，促进印刷质量管理的实施，达到抛砖引玉的效果。

测控条的概念测控条（Control Strip）是实施印刷质量数据化测控的重要媒介。

它是运用精密技术，把网点、线条和实地等几何图形制作在软片或软件(电子文档)上而获得的一种测试工具。

它由许多具有不同功能的测试区、段、块组成，用以判断和控制出片、出版、打样和印刷时的图文信息单元转移时的质量情况。

测控条的分类1、根据测控条出现的形式传统软片类测控条：这样的软片类测控条是以软片为载体，实物形式存在的。

印刷品质量检测与控制(PPT 137页)

印刷品质量检测与控制(PPT 137页)

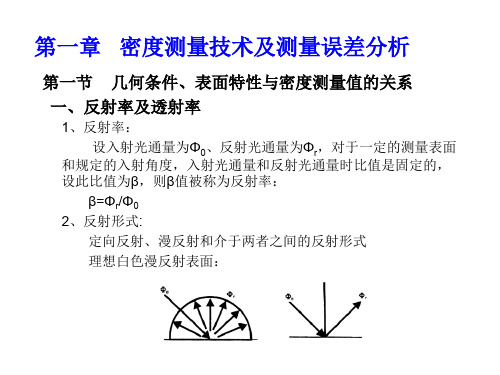

“T”状态响应的特征——光源、滤光片、传感器三者的光谱乘积对数 值的分布必须符合标准规定
三、密度计的标定
1、调零 定标板——理想的完全白色的漫反射板 调零方式的选择：——在定标板上进行（评价油墨或用罗彻斯特理工学院的方法去优化阶调复制 ） ——在白纸上进行（评价油墨和纸张的共同作用，例如用纽介堡方程进民计算时 ）
窄带滤光片对于密度的微小变化增加了敏感性，但也损失了 更多的色彩信息，测得的色彩更不像眼睛看到的色彩，
2、窄带滤光片所具有的特征参数
油墨种类 滤光片
黄
蓝
品红
绿
青
红
通带峰值位 置（nm）
430 536
通频带范围（nm）
半值max
全值max
20
30
20
30
624
20
30
优点：用不同的密度计测量同一样本时，可以得到比较一致的测量结 果，对网点覆盖率和网点调叠印也能得出更准确的评价。
光谱窄带色密度是在波长为Δλ范围内用窄带滤光片测得的光谱 色密度D（λ），D（λ）是光谱反射率倒数的十进制对数，或光谱反 射率的十进制负对数值。
D（λ）＝lg1/β(λ)＝－lgβ（λ）
光谱反射率β（λ）是对波长为λ的单色光线来说的反射率，它等 于被测样本的光谱辐射强度Leλ与理想的无光泽白色材料的光谱辐射 强度（Lbλ）在一定条件下的比例。
上射出，传感器接受不到这部分光，被测样本的第一表面反射越强， 密度计的密度测量值越高。 ②测量表面带纹理的印刷品时，应采用45°/0°几何条件和环状照明， 也可以采用0°/45°几何条件而把反射环加在接受侧（如上图）。测 量孔径角尽可能在±5°，不得大于±5°。
2．照明样本的光源： 投射光源的相对光谱分布应当符合标准光源A的要求，即

印刷测控条与测试版ppt课件

由网点、实地、线条等测标组成的软片条，用以判断和控 制拷版、晒版、打样和印刷时的信息转移。
——《GB9851.3-88 印刷技术术语图像制版图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
1、网点面积的增大与网点边缘的总长度成正比
❖ 网目线数增加，网点边缘的总长度也增加。 ❖ 方形、圆形、椭圆形、链形网点虽状不同，但规律
相同。 ❖ 在正态压力下，网点沿边缘向外增大，网线越细，
网点增大值越大，积分密度值越高，印刷难度大。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
GATF数码信号条
1、结构
1965年，GATF研制出一种定量的GATF网点 扩大信号条，又称GATF网点扩大信号条，不 用密度计，凭视觉可对网点面积与密度变化检 验，信号条有阴图型和阳图型，由网点增大、 变形范围、星标三部分组成。
量指标数据，故称为信号条。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
测试条
❖ 由若干区、段测试单元（块）和少量的信号块组成， 它不仅具有某些信号条的功能，还能通过仪器进行 测量，再由专用公式计算出印刷质量的一些指标数 值，供评判、调节和存贮之用。它适用于高档次产 品印刷质量的控制、测定和评价。

第五章印刷测控条的分类和作用


成，意为滑动重影）、布鲁纳尔测控条细网块的四角折线。
5、利用等距同心圆测控任意方位的变化 在符合条件和正态压力下，同心圆线条只有粗细 的变化，没有方向变化，当印刷过程发生位移时， 线条就会沿移动方向变粗，甚至搭连。
6、能够提供测试单元图形

数据功能
实地密度

一、实地密度的定义 实地密度是指网点面积率为100％，即被墨层完 全覆盖的部分的密度，用DV表示。


网点增大值的控制
打样和印刷中进行三点控制： a. 控制亮调、中间调和暗调的网点增大量 b. 布鲁纳尔测试条控25%.50%.75%，海德堡CPC控制 20%.40%.80%，瑞士格雷达固CCS控制15%.45%.73%.
国家标准规定： 胶印精细印刷品50％网点的增大值范围为 10％~20％； 胶印一般印刷品50％网点的增大范围为10 ％~25％。
•2、图像匹配色块：
组成:沿垂直方向分为CMYK四行，每行由一系列的 彩色圆形和三角形构成 。
功能:评估套准的准确性（白线的位置和宽度） 。
•3、灰平衡表：
组成:由一系列的色块组成，这些色块沿垂直方向品红值逐渐 变化，沿水平方向黄色值逐渐变化。青网点的大小在整个矩阵 中是一致的，并由方阵的左上角的数值来确定。
组成: 四色十字线 。 功能: 检测套准 。
11、三色灰度条：
组成:由青品黄三色（50C、40M、40Y）叠加组 成，紧邻三色灰度条有一个等值（50K）的黑色 色度条。 功能:考察各色油墨色调的轻微变化方向，用以 调节油墨量，使三色灰度条尽量达到灰平衡 。
12、 竖条实地密度梯尺 ：
组成:由四色实地密度梯尺组成，被设计在测试 版的外侧边缘，围绕整个印刷图像长度方向。 功能:考察印刷周向实地密度变化，提高印刷版 面周向四色实地密度稳定性 。

第二章 印刷测控条的分类和作用


墨量适中网点不变形时，星标中间呈发白状； 墨量过多时，星标中间出现大黑圈； 墨量不足时，星标中间空白圈扩大，网点缩小； 网点产生横向变形时，黑圈就纵向扩展成椭圆形； 网点产生纵向变形时，黑圈就横向扩展成椭圆形；
星标的应用
网点出现重影，则中心圈消失，出现“8”形 轮廓；
– “8”形横向扩大，重影为纵向产生； – “8”形纵向扩大，重影为横向产生；
三、测控条的原理
1. 网点面积的增大与网点边缘的总长度成正比。 2. 利用几何图形的面积相等，阴、阳相反来测
控网点的转移变化。 3. 辐射状图形变化时，圆心处变化明显。 4. 利用等宽或不等宽的折线测控水平和垂直方
位的变化。 5. 利用等距同心圆测控任意方位的变化。 6. Fr能om够: G提B供T 1测87试20单-2元00图2 印形刷。技术 印刷测控条的应用
中心圈出现黑圆点，墨量过大。
网点扩大
左图：印刷网点变形的星标 网点纵向扩大，产生变形 右图：印刷重影的星标 在中心周围形成横8字
4、利用等宽或不等宽的折线测控水平和垂 直方位的变化
印刷过程中，印刷机的传动、摆动、滚动、出现不同步或振 动时，GATF 字码信号条的“SLUR”（由等宽横线和竖线组
一、GATF测控条
1、 GATF数码信号条
1965年，GATF研制出一种定量的GATF网点 扩大信号条，又称GATF网点扩大信号条，不 用密度计，凭视觉可对网点面积与密度变化检 验，信号条有阴图型和阳图型，由网点增大、 变形范围、星标三部分组成。
GATF数码信号条结构
① GATF数码信号条的底衬是由65 LPI的粗网点（大小和密度均 一致）构成。
缩小正式印刷与打样的差别
二、测控条的分类
信号条 测试条

印刷测控条分解

Page 7
• （十一）检标(control mark) • 为确定位置或检查用的标志或测 标。规矩线、套准标、游标尺、折 标和裁标都属于检标。 • （十二）测控条(control strip) • 一维排列的控制块。 • （十三）测控条的使用目的 • 1、控制晒版质量 • 2、确保印刷品质量均匀一致性， 控制误差在允许范围 • 3、缩小正式印刷与打样的差别
Page 15
（五）利用等距同心圆测控任意方位的
变化。 当印刷过程中网点发生方位移动时， 圆环上的线条就会沿移动方向变粗，甚 至会交接在一起，圆形的特点使它可以 控制所有的方向。UGRA-GRETAGCMS-2晒 版控制条的圆形重影检标利用了这个原 理。如果在不同方向出现两个或多个暗 扇形，则表明发生了重影。 Page 16
• （二）辐射状图形变化时，圆心处变化明显。 • 最为典型的就是GATF星标。以下是几种质 量故障，均可以通过星标的变化来判断印刷故 障。 • A星标的楔形条法分布均匀，中间有一个白色 小圆点，表明网点没有变形、重影。印版供墨 量合适； • B中心的白色圆圈扩大，网点缩小； • C印张上的星标中心出现大黑圈。表明网点增 大，版面受墨量过多； • D星标中心的黑圈横向拓展成椭圆形。表明网 点纵向变形，反之亦然； • E星标的中央部分则消失掉，中央轮廓就像横 向。8字形。边缘的轮廓呈GATF星标，表明 网点出现纵向重影。反之亦然。
Page 10
（三）利用几何图形的面积相等，阴、 阳相反来测控网点的转移变化。如图 2所示。布鲁纳尔测控条细网线测微 段的阴、阳网点和阴。阳十字线利用 此原理。从最后一排的13个网点中。 最左边是实点。往右的12个网点分别 是0、5％、1％、2％、3％、4％、5 ％、6％、8％、10％、12％、15％、 20％的空心点；与倒数第二排之间夹
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020/12/27
11
三、测控条的原理
1. 网点面积的增大与网点边缘的总长度成正比。
2. 利用几何图形的面积相等，阴、阳相反来测控网 点的转移变化。
3. 辐射状图形变化时，圆心处变化明显。
4. 利用等宽或不等宽的折线测控水平和垂直方位的 变化。
5. 利用等距同心圆测控任意方位的变化。
6. 能够提供测试单元图形。
2020/12/27
19
星标的应用
网点出现重影，则中心圈消失，出现 “8”形轮廓；
“8”形横向扩大，重影为纵向产生； “8”形纵向扩大，重影为横向产生；
中心圈出现黑圆点，墨量过大。
2020/12/27
20
2020/12/27
网点扩大
左图：印刷网点变形的星标 网点纵向扩大，产生变形 右图：印刷重影的星标 在中心周围形成横8字
2020/12/27
13
2、利用几何图形的面积相等，阴、阳相反来 测控网点的转移变化
网目调图像复制是控制网点面积与空白面积比例 的转移，利用已知面积相等的图形在实施过程中 发出面积不等的信号，来控制印刷和晒版过程的 偏差。
2020/12/27
14
3、辐射状图形变化时，圆心处变化明显
GATF 星标信号条中心为很小的白点，由36条黑白 相等的辐射线组成。
在符合条件和正态压力下，同心圆线条只有粗细 的变化，没有方向变化，当印刷过程发生位移时， 线条就会沿移动方向变粗，甚至搭连。
2020/12/27
24
6、能够提供测试单元图形
数据功能
2020/12/27
25
作业：
P12 （1、2、5、6、7）
2020/12/27
26
第二节 生产中常用的测控条
2020/12/27
具有23倍的放大作用，通过目测星标中心的白点和 辐射线的变化，可判断出印刷过程中的网点增大、 网点变形、重影的状况。
GATF 星标信号条
2020/12/27
15
GATF星标
直径10mm 36条黑色楔形和36条白色楔形 中心是1mm的小白圆点
2020/12/27
16
星标的工作原理
当印刷过程中网点发生增大、重影时，楔形线 就会产生各向等量或定向等量的扩张宽度。
约23倍的放大作用 ？
2020/12/27
17
星标的应用
1961年开始与各种信号条配合使用，可检查网点 增大、重影、变形、测定印版解像力。
星标有阴图和阳图形两种。若纸边较小时，可 把星标直径缩小至1/4 inch，楔尖部位极敏感反 映，通过目测可知吃墨情况来控制墨量。
2020/12/27
18
墨量适中网点不变形时，星标中间呈发白状； 墨量过多时，星标中间出现大黑圈； 墨量不足时，星标中间空白圈扩大，网点缩小； 网点产生横向变形时，黑圈就纵向扩展成椭圆形； 网点产生纵向变形时，黑圈就横向扩展成椭圆形；
第二章 印刷测控条的 分类和作用
2020/12/27
2011.09
1
教学目标：
了解测控条的分类 掌握测控条的设置和应用 正确使用生产中常用的测控条 掌握测控条原理 正确掌握密度计、色度计、分光光度计的
测量原理及使用方法
2020/12/27
2
2020/12/27
3
2020/12/27
4
27
一、GATF测控条
1、 GATF数码信号条

1965年，GATF研制出一种定量的GATF网点
扩大信号条，又称GATF网点扩大信号条，不
用密度计，凭视觉可对网点面积与密度变化检
验，信号条有阴图型和阳图型，由网点增大、
变形范围、星标三部分组成。
2020/12/27
28
GATF数码信号条结构
① GATF数码信号条的底衬是由65 LPI的粗网点（大小和密度均 一致）构成。 ② 阿拉伯数字1-9由200 LPI的网点构成。 10个数字的反射密度（即网点面积的覆盖率逐级递减），数字 “2”的密度与底衬密度相同，人眼区分不出来。 正常印刷时，数字0和1密度大于底衬，从数字3起密度逐级小于 底衬，7、8、9数字呈现灰色。
From: GBT 18720-2002 印刷技术 印刷测控条的应用
2020/12/27
12
1、网点面积的增大与网点边缘的总长度成正比
网目线数增加，网点边缘的总长度也增加。 方形、圆形、椭圆形、链形网点虽状不同，但规律
相同。 在正态压力下，网点沿边缘向外增大，网线越细，
网点增大值越大，积分密度值越高，印刷难度大。
2020/12/27
29
GATF数码信号条的判读方法
2020/12/27
6
测控条使用的目的
Goal
控制晒版质量 确保印刷品质量均匀一致性，控制误差
在允许范围
缩小正式印刷与打样的差别
2020/12/27
7
二、测控条的分类
信号条 测试条
➢ 模拟测控条 ➢ 数字测控条
2020/12/27
8
信号条
由若干信号块构成，能及时反映印刷时的网点扩大 或缩小，轴向重影或周向重影，以及晒版时的曝光 不足或过量，印版的分辨力等情况。
21
4、利用等宽或不等宽的折线测控水平和垂直 方位的变化
印刷过程中，印刷机的传动、摆动、滚动、出现不同步或振 动时，GATF 字码信号条的“SLUR”（由等宽横线和竖线组 成，意为滑动重影）、布鲁纳尔测控条细网块的四角折线。
2020/12/27
22
2020/12/27
23
5、利用等距同心圆测控任意方位的变化
第一节 测控条的概念和分类
评价彩色图像印刷品质量的客观标准：
阶调再现 色彩再现
2020/12/27
5
一、测控条的使用目的
1.定义：
测控条（ control strip ）是由网点、实地、线条 等已知的特定面积的各种几何图形测标组成的用 以判断和控制晒版、打样和印刷时信息转移的一 种工具。
2.使用目的： 检测印刷复制品质量。
2020/12/27
9
信号条
特点：
(1) 只需一般放大镜或人眼，就能察觉质量问题， 无需昂贵的专门的仪器设备。
(2) 使用方便，容易掌握；结构简单，成本低。 (3) 只能定性地提供质量情况，无法提供精确的质
量指标数据，故称为信号条。
2020/12/27
10
测试条
由若干区、段测试单元（块）和少量的信号块组 成，它不仅具有某些信号条的功能，还能通过仪 器进行测量，再由专用公式计算出印刷质量的一 些指标数值，供评判、调节和存贮之用。它适用 于高档次产品印刷质量的控制、测定和评价。
