2021-2022学年九年级苏科版物理上册第十三章《电路初探》单元测试卷一、单选题1．如图所示，铅笔是由以下几种材料制成，通常情况下属于导体的是（）A．木材、橡皮B．木材、金属C．石墨、金属D．石墨、橡皮2．下列说法中，正确的是（）A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器B．绝对不能把电池的正极和负极直接用导线连起来C．路灯是依次排成一列安装的，它们必定都是串联的D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的3．关于电流的方向，以下说法正确的是（）A．自由电子定向移动的方向就是金属导体中电流的方向B．自由电荷定向移动的方向就是电流的方向C．负电荷移动的方向与电流的方向相反D．正电荷定向移动的方向规定为电流的方向4．如图所示电路，闭合开关1S、2S，下列对电路的分析正确的是（）A．1L与2L串联B．当开关2S断开时，电流表2A的示数变小C．当开关2S断开时，通过1L的电流变小D．电流表1A测1L的电流5．如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（）A．B．C．D．6．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A 7．某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。
下列电路图中符合上述要求的是（）A．B．C．D．8．在如图所示的电路中，下列分析不正确的是（）A．只闭合1S时，1L发光、2L不发光，1A测1L的电流，2A无示数B．只闭合3S时，1L、2L都发光，1A、2A的示数相等C．闭合1S、2S时，1L、2L都发光，1A有示数，2A无示数D．闭合1S、3S时，1L、2L都发光，1A、2A均有示数9．楼道里，夜间电灯总是亮着会浪费电能。
苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
苏科版九年级物理上册第十三章电路初探专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列各组材料中，通常情况下都属于导体的是（）A．金属、陶瓷B．铅笔芯、自来水C．玻璃、橡胶D．盐水、玻璃2、在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变。
若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R>R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路3、如图所示，开关闭合后，能用电压表正确测量出灯泡L1两端电压的是（）A．B．C．D．4、关于电源、电压和电流，下列说法中正确的是（）A．电源的作用就是给用电器两端提供电压B．只要电荷移动，就一定形成电流C．电路中有电流时它两端不一定有电压D．电路中有电压时一定会有电流5、如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。
闭合开关，两只灯泡发光。
若要判断两只灯泡的连接方式，下列操作中能达到目的的是（）A．先任意取下一只灯后闭合开关B．先将L1和L2的位置互换后闭合开关C．在电池和开关之间接一只电流表D．用电压表分别测L1和L2的电压6、如图电源电压为6V，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U bc=U dc=0V，U ab= U ad =6V，若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良D．电流表断路了7、如图所示，a，b是电流表或电压表，闭合开关S后，灯L1，L2都发光，则下列对电表的判断正确的是（）A．a，b均为电流表B．a，b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表8、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。
苏科版九年级物理上册第十三章电路初探同步测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（）A．B．C．D．2、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。
小梁同学设计的如图所示电路中符合要求的（）A．B．C．D．3、如图所示电路中，当开关S闭合后发现两只灯L1和L2均不发光。
用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1或L2发生了短路D．开关S接触不良4、电动公共汽车为市民的绿色出行提供了方便。
电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。
图中符合要求的电路是（）。
A．B．C．D．5、如图甲，验电器A带正电，B不带电。
用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间（如图乙），金属棒中（）A．正电荷从A流向B B．自由电子从B流向AC．电流方向由B流向A D．形成持续的电流6、如图所示，小敏在做“探究串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法中不能够检测出坏灯泡的是（）A．将一根导线与L1并联B．将一个电流表与L2并联C．将一个小灯泡与L1并联D．将一个电压表串联在b点7、关于物质的构成与分子热运动，下列说法正确的是（）A．物质是由分子、原子组成，原子由质子和中子组成B．新能源汽车实现了“零排放”，其效率已达到了100％C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象8、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A 和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。
苏科版九年级物理上册第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．探究并联电路中电流的规律：(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。
(2)在图乙中移动一根导线，电流表只测量L1的电流。
在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（______________）(3)分别测出三处电流，请将B处电流值补充完整。
位置A B C电流/AI0.3 ______0.54(4)已知电源电压恒定不变，小雨利用原有的实验器材，添加一个开关，重新设计了一个电路。
利用这个新的电路，可以不用更换电流表的位置，就能直接测岀A、B、C三处的电流。
请在虚线框中画出这个电路图。
（______________）【答案】C 0.24【解析】【分析】【详解】(1)[1]电流从正极出发，分别经过两个灯泡，然后都流入电流表正接线柱，经过电流表后返回负极，所以电流表测的是C 处的电流；(2)[2]将灯2L 与电流表正接线柱连接的线移到与电流表负接线柱连接，这样通过灯2L 的电流就不流过电流表了，电流表就只测通过灯1L 的电流。
如图所示：；(3)[3]B 处电流：=0.54A-0.3A=0.24A B C A I I I =-；(4)在灯2L 所在支路增加一个开关，当只闭合1L 所在支路开关1S 时，电流表测1L 电流即A 处电流；断开开关，闭合灯2L 所在支路开关2S 时，电流表测2L 电流即B 处电流；当两开关均闭合时，电流表测干路电流即C 处电流。
满足可以不用更换电流表的位置，就能直接测岀A 、B 、C 三处的电流的要求，其电路图如图所示：2．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量 0.200.240.44第三次测量0.250.300.55（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。

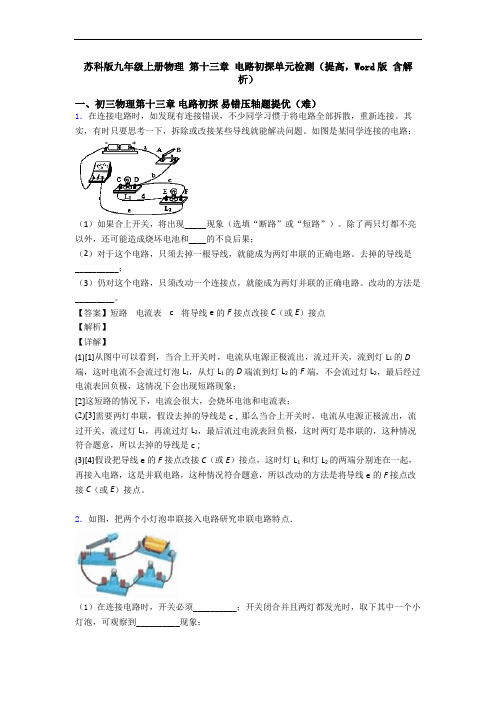

苏科版九年级上册物理第十三章电路初探单元检测（提高，Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。
其实，有时只要思考一下，拆除或改接某些导线就能解决问题。
如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。
除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。
去掉的导线是__________；（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。
改动的方法是_________。
【答案】短路电流表 c 将导线e的F接点改接C（或E）接点【解析】【详解】(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；[2]这短路的情况下，电流会很大，会烧坏电池和电流表；(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。
2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。
苏科版九年级物理上册第十三章电路初探章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、题图所示为某校门禁系统，本校师生通过刷脸识别开启闸口，外部人员则需要门卫按动按钮才能开启闸口。
若将刷脸识别看作一个自动开关，按钮看作一个手动开关，则最符合门禁系统内部简化电路的是（）A．B．C．D．2、如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。
闭合开关，两只灯泡发光。
若要判断两只灯泡的连接方式，下列操作中能达到目的的是（）A．先任意取下一只灯后闭合开关B．先将L1和L2的位置互换后闭合开关C．在电池和开关之间接一只电流表D．用电压表分别测L1和L2的电压3、图所示，闭合开关后小灯泡L1、 L2都能发光。
过了一会儿，小灯泡L1、 L2同时都熄灭，且电流表和电压表的示数均变为零。
如果小灯泡L1、L2中只有一处故障，则故障可能是（）A．小灯泡 L1断路B．小灯泡L2断路C．小灯泡L1短路D．小灯泡L2短路4、如图所示的电路中，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S 闭合后，电路正常C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，电路发生短路5、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（）A．110V B．4V C．220V D．36V6、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（）A．B．C．D．7、如图所示，电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，通过电流分别为I1、I2，则下列说法正确的是（）A．I1≠I2B．I1=I2C．I1>I2D．若L1灯丝烧断，灯L2仍能正常发光8、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。
第十三章电路初探检测题一．选择题1．如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．2．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。
若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮3．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。
由此推测故障是（）A．AB两点间存在断路B．AB两点间存在短路C．BC两点间存在短路D．BC两点间存在断路4．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。
如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路6．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）A．B．C．D．7．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）A．B．C．D．8．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
苏科版九年级上册物理第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
苏科版九年级物理上册 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
13．电路初探·基础测试题一、填空题（每空1分，计30分）1．电源是能持续的装置。
用电器是使用能来进行工作的装置。
它与电源连接后，可以将转化为我们需要的能。
2．在连接电路的过程中，开关必须处于状态。
电路的连接有两种最基本的方法，把用电器逐个顺次连接起来的电路，叫做电路；把用电器并列地连接起来的电路，叫做电路。
3．教室里装了很多电灯和吊扇它们之间是连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是连接入电路的。
4．电流的大小用来表示，字母符号是，在国际单位制中它的单位是。
5．电流表和电压表在使用之前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的，将指针调至零位。
6．测量电路中电流大小的仪器叫。
实验室常用的一种有三个接线柱，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选取用的量程。
读数时，应以刻度盘（上方/下方）的刻度为准，如图13（1）所示。
电流表的分度值为A。
图中的读数是A。
7．电路两端的电压可以用来测量。
使用电压表时，必须将电压表与所待测的电路两端。
用双量程电压表时，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选用的量程。
读数时，应以刻度盘（上方/下方）的刻度为准，如图13（2）所示，电压表的分度值为V。
图中的读数是V。
8．在串联电路中，处处相等，串联电路两端的总电压各部分电路两端的。
在并联电路中，各支路两端的电压等于干路的两瑞电压；干路中的总电流等于各支路中的电流。
9．在图13（3）中所示的电路中，开关S是用来控制，开关S1是用来控制，开关S2是用来控制。
二、选择题（每题3分，计27分）10．下列器材中不属于用电器的是（）A. 电灯B. 电熨斗C. 开关D. 空调11．家用电器使我们的生活发生变化的现象中错误的是（）A. 使用电灯比不用电灯更亮更方便B. 使用收音机使我们的生活充满乐趣C. 使用电热器烧水没有用炭烧水好D. 使用电视机使我们能看到画面新闻12．下面关于手电筒的说法中正确的是（）A. 手电筒中没有电线，因此手电筒不属于电路B. 有些手电筒使用时关不掉，是因为电筒上没有开关C. 手电筒不用照明电路中的电，因此手电筒不属于用电器D. 手电筒是将电能转化为光能的工具，因此手电筒属于用电器13．下列关于电路图的说法中正确的是（）A. 含有电源的符号的图就是电路图B. 用开关和电源连接的图是电路图C. 含有用电器的图是电路图D. 用电路元件符号表示电路元件实物连接的图，叫做电路图。
14．下列关于集成电路的说法中不正确的是（）A. 所有电器的电路都是集成电路B. 集成电路生产及测试的每个工作流程都必须在无尘和干燥的环境下进行C. 集成电路的芯片上有集成了上千万个电子元件D. 集成电路的出现标志着电子已经进入了信息化的时代15．若用一个开关同时控制两盏电灯，下列说法正确的是（）A. 两灯一定是并联B. 两灯一定是串联C. 两灯既是并联也是串联D. 两灯可能并联也可能串联16．下面图13（4）中两灯连接的电路中不属于并联的是（）17．关于教室里的日光灯之间的连接方法说法中正确的是（）A. 所有日光灯之间都是并联B. 由一个开关控制两盏灯时两灯串联C. 只要灯亮串联、并联都行D. 所有灯之间都是串联的18．用一个电源、一个开关、两个电流表、两个灯泡，组成了图13（5）所示的四个电路，其中电流表A1能正确测灯L1的电流的是（）三、画图、实验题（19、20题每题4分，21题5分，22题10分、计23分）19．在下图13（6）中结合手电筒的实物图，在右边虚线框内画出手电筒的电路图20．在下图13（7）中请你以笔代线将根据甲图中的电路图连接好电路。
（其中A 1的量程为0～0.6A ，A 2的量程为0～3A ）四、实验题21．有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你计制出这个电路，在右边空白处画出电路图。
22．如图13（8）所示，当S 1、S 2断开时，能亮的灯是 ，它们是 联的；当S 1、S 2闭合时，能亮的灯是 ，它们是 联的；当S 1闭合，S 2断开时，能亮的灯是 。
四、 解答题（每题10分，共20分）23．某同学照图13（9）所示的电路图将实物连接起来，闭合开关S 后，观察电流表读数如下的示数，A 1的示数是0.5A ，经过L 2的电流是另一条支路中的两倍。
求：（1）L 2中的电流是多少安培？（2）干路中电流表的读数是多少？（3）两表的量程分别应取多大的量程。
（4）在图中标出两表的正负接线柱。
26．根据图13（10）所示电路，回答下列问题。
（1）电压表V 1和V 2分别测量的是哪些电灯或哪个电灯的电压？（2）若V 1的读数为2.0V ，V 2的读数是5V 则L 2两瑞的电压是多少伏？（3）在图中标出两个电压表的正、负接线柱。
（4）图中两电压表的量程是否相同？为什么？13．电路初探·提高测试题一、填空题（每空1分，计30分）1、常见的电源有______________电源和______________电源，直流电源有正负两极，正极用表示，负极用表示。
干电池是常用的直流电源，每节干电池两端的电压是V，实验室用三只蓄电池串联成蓄电池组，它的电压是V。
照明电路的电压是V。
2．金属外壳的手电筒内，干电池是手电筒，小灯泡是电路中的，按钮是电路中的，外壳是电路中的。
3．用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等的上，并且按时针旋紧，保证接触良好。
4．下图13（11）所示电路中，灯泡处于通路状态的是，处于断路状态的是，处于短路状态的是。
5．在有两个灯泡组成的电路中，闭合开关后，这两个灯泡均发光，能否断定这两个灯泡一定是串联（填“能”或“不能”）。
若取下其中一只灯泡后，另一只灯泡仍然发光，则可以断定这两个灯泡一定是联。
教室里的所有日光灯之间都是联的。
6．家庭电路中的电源是交流电，用符号表示，直流电源的符号，用表示，直流电源对外供电时电流从电源的通过用电器流向。
电流表的符号，用表示。
7．在探究电路连接的实验中，小明同学用电压表测出两电灯两端的电压均相等，因此他得出结论是：这两只灯泡是并联的。
小明的推理正确吗（填“正确”或“不正确”）。
为了进一步弄清两灯泡的连接情况，请你帮助小明想想办法。
你的办法是。
8．电子手表中的电流约为1.5～2 ，电子计算器工作时的电流约为0.15 ,日光灯发光时的电流约为0.15 。
断开的电路中的特点是电路中电流（填“有”或“没有”。
二、选择题（每题3分，计30分）9．关于电流方向的下列说法中正确的是（）A. 电源对用电器供电时，电流都是由电源的正极通过用电器流向负极B. 直流电源对用电器供电时，电流都是由电源的正极通过用电器流向负极C. 直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极D. 直流电源对用电器供电时，电流都是由电源的负极通过用电器流向正极10．下列关于电源的短路说法中正确的是（）A. 电源的短路就是用较短的导线连接的电路B. 电源短路是指没有用开关连接起来的电路C. 电源短路是指没有电源的电路D. 电源短路是指直接或间接用导线将电源的正负极直接相连的电路11．下列关于电源的作用的描述中正确的是（）A. 电路中只要有电压，就有电流产生B. 电路中只要有电流存在，就一定有电压C. 电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D. 以上几种说法均不正确12．在如图13（12）所示的电路中，若A1的读数是0.2A,A2的读数是0.3A,则A的读数是（）A. 0.1AB. 0.2AC. 0.3AD. 0.5A13．取一个橙子，把铜片、铁片插入其中，就构成了一个水果电池。
下列有关的说法中正确的是（）A. 铜片为正极，铁片为负极B. 铁片为正极，铜片为负极C. 铜片、铁片都为正极D. 铜片、铁片都为负极14．在楼道中安装的电灯，要求在楼梯的上下两端都能控制它，下列说法中正确的是（）A 只要一只单刀单掷开关B 只要一只单刀双掷开关C 需要两只单刀单掷开关D 需要两只单刀双掷开关15．下列关于电路的说法中不．正确的是（）A. 一个完整的电路由电源、用电器、导线和开关组成B. 电源的作用是给用电器供电，提供持续的电流C. 只要能使用电器工作的电路就是一个完整的电路D. 开关的作用是控制电路的通和断16．有关电路的串联和并联的说法中正确的是（）A. 串联电路中只要有一个用电器不工作（不包括彩灯）所有电器也不工作B. 并联电路中只要有一个用电器不工作（不包括彩灯）所有电器也不工作C. 把用电器顺次连接起来的电路叫做并联电路D. 把用电器并列连接起来的电路叫做串联电路17. 下列物理量的单位不正确．．．的是 （ ） A. 电流在国际单位制中的单位是安培 B. 电压在国际单位制中的单位是伏特C. 力在国际单位制中的单位是牛顿D. 质量在国际单位制中的单位是牛顿18．如图13（13）所示的电路中，当开关S 闭合时，灯L 1、L 2均不亮。
某一同学用一根导线去查找电路的故障。
他将导线先并联在L 1两端时，发现L 2亮，灯L 1不亮，由此判断 （ ）A ．灯L 1断路B 灯L 1短路A ．灯L 2断路B 灯L 2短路三、画图、实验题（每空2分，20、22题各4分，21题6分，共26分）19．如图13（14）所示，S 可以分别与a 、b 、c 三个固定触点接通，当开关S 与a 点接触时，灯 发光，当开关S 与b 接触时，灯泡 发光，当开关与c 点接触时 发光。
20．一只木盒上有两盏灯L 1、L 2，一个开关S ，一组电池组成了一个电路，当合上开关S 时，L 1发光，L 2不发光；当断开开关时S 时，L 1和L 2都能发光。
试在右边虚线框内画出符合题意的电路图。
21．根据图13（15）中开关闭合后电灯L 1的电流方向，在虚线方框内画出电池组正确接入电路的符号，并在图上画出另一盏电灯L 2电流方向。
22．按图13（16）所示的实物连接图，在实物图右方虚线框内画出相应的电路图。
23．指出图13（17）所示电路的三处错误：（1）（2）（3）四、解答题（24题6分，25题8分，共14分）24．在图13（18）的电路中，已知A 的读数是3A ，流过L 1的电流是流过L 2的电流的 2倍。
求：（1）流过L 1、L 2的电流分别是多大？（2）两表分别应取多大的量程？25．如图13（19）所示，回答下列问题：（1）V 1、V 2分别是测量的是哪个灯泡的电压？（2）若V 1的读数是2V ，V 2的读数是6V ，则电源电压是多少V ？（3）两表应分别接什么量程的接线柱？13．电路初探·拓展测试题一、填空题（每空1分，计28分）1．在电灯、收音机、电饭煲、电热毯中，将电能转化为内能和光能的是。
