频率域滤波器的滤波方法及其应用

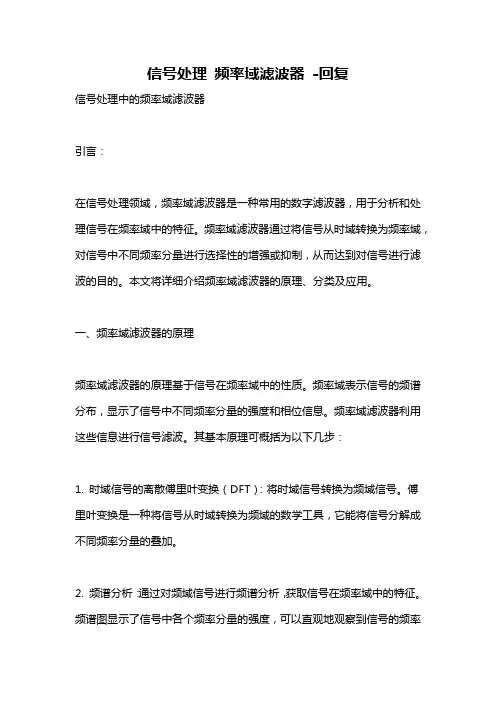

信号处理频率域滤波器-回复信号处理中的频率域滤波器引言：在信号处理领域，频率域滤波器是一种常用的数字滤波器，用于分析和处理信号在频率域中的特征。

频率域滤波器通过将信号从时域转换为频率域，对信号中不同频率分量进行选择性的增强或抑制，从而达到对信号进行滤波的目的。

本文将详细介绍频率域滤波器的原理、分类及应用。

一、频率域滤波器的原理频率域滤波器的原理基于信号在频率域中的性质。

频率域表示信号的频谱分布，显示了信号中不同频率分量的强度和相位信息。

频率域滤波器利用这些信息进行信号滤波。

其基本原理可概括为以下几步：1. 时域信号的离散傅里叶变换（DFT）：将时域信号转换为频域信号。

傅里叶变换是一种将信号从时域转换为频域的数学工具，它能将信号分解成不同频率分量的叠加。

2. 频谱分析：通过对频域信号进行频谱分析，获取信号在频率域中的特征。

频谱图显示了信号中各个频率分量的强度，可以直观地观察到信号的频率分布情况。

3. 滤波操作：根据需要对频谱图进行滤波操作。

滤波器可以改变信号在不同频率上的强度，达到对信号进行滤波的效果。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

4. 频率域反变换：将滤波后的频域信号转换回时域。

频率域反变换（IDFT）是傅里叶变换的逆运算，将频域信号重新恢复为时域信号。

二、频率域滤波器的分类频率域滤波器根据滤波操作的特点和应用需求，可以分为以下几类：1. 低通滤波器（Low Pass Filter）：通过滤除高频分量，只保留低频分量的信号。

低通滤波器可以使得信号的低频部分更加突出，抑制高频噪声干扰，常用于平滑和降噪处理。

2. 高通滤波器（High Pass Filter）：通过滤除低频分量，只保留高频分量的信号。

高通滤波器可以突出信号中的高频部分，抑制低频噪声干扰，常用于边缘检测和高频特征提取。

3. 带通滤波器（Band Pass Filter）：仅允许特定频率范围内的信号通过，滤除其他频率分量。

频率域滤波频率域滤波是经典的信号处理技术之一，它是将信号在时域和频域进行分析以达到信号处理中的一定目的的技术。

它在诸多技术方面有着广泛的应用，比如音频信号处理、通信信号处理、部分图像处理和生物信号处理等。

本文将从以下几个方面来介绍频率域滤波的基本原理：概念的介绍、频谱的概念、傅里叶变换的原理、频率域滤波的基本原理、应用场景。

一、概念介绍频率域滤波是一种信号处理技术，它可以将时域信号转换成频域信号，并根据信号特征在频率域中对信号进行处理以达到特定的目的，如去除噪声和滤波等。

一般来说，信号处理包括两个阶段：时域处理和频域处理。

时域处理会涉及到信号的时间特性，而频率域处理则涉及到信号的频率特性。

二、频谱概念频谱是指信号分析中信号频率分布的函数，它是信号的频率特性的反映。

一个信号的频谱是一个衡量信号的能量随频率变化的曲线。

通过对信号的频谱进行分析，可以提取出信号中不同频率成分的信息，从而对信号进行更深入的分析。

三、傅里叶变换傅里叶变换是将时域信号转换成频域信号的基本手段。

傅里叶变换是指利用线性无穷积分把一个函数从时域转换到频域，即将一个函数的时间属性转换为频率属性的过程。

傅里叶变换会将时域信号映射到频域，从而可以分析信号的频率分布情况。

四、频率域滤波的基本原理频率域滤波的基本原理是先将信号进行傅里叶变换，然后将信号在频域进行处理。

根据不同的应用需求，可以采用低通滤波、高通滤波或带通滤波等滤波器对信号进行处理，从而获得滤波后的信号。

最后，再将滤波后的信号进行反变换即可。

五、应用场景由于具有时域和频域双重处理功能，频率域滤波技术在诸多技术领域都有广泛应用。

例如，在音频信号处理方面，频率域滤波可以去除音频信号中的噪声，使得信号变得更加清晰。

此外，在以图像处理方面，频率域滤波技术可以有效去除图像中的多余信息，从而提高图像的质量。

在通信领域，频率域滤波技术可以应用于对通信信号的滤波和信号分离，从而有效提升信号的传输效率。

滤波器的基本原理和应用滤波器是电子领域中常用的一个设备，它具有将特定频率范围的信号通过，而阻塞其他频率范围的信号的功能。

滤波器在通信系统、音频处理、图像处理等领域都有着广泛的应用。

本文将介绍滤波器的基本原理和应用，以帮助读者更好地理解和使用滤波器。

一、滤波器的基本原理滤波器的基本原理是基于信号的频域特性进行筛选和处理。

它通过在不同频率上具有不同的传递特性，来选择性地通过或阻塞信号的特定部分。

滤波器可以根据其频率响应分为低通、高通、带通和带阻四种类型。

1. 低通滤波器（Low-pass Filter）低通滤波器的作用是通过低于截止频率的信号，并阻塞高于截止频率的信号。

它常被用于音频系统和图像处理中，去除高频噪声和细节，保留低频信号和平滑部分。

2. 高通滤波器（High-pass Filter）高通滤波器的作用是通过高于截止频率的信号，并阻塞低于截止频率的信号。

它常用于音频系统和图像处理中，去除低频噪声和背景，保留高频信号和细节。

3. 带通滤波器（Band-pass Filter）带通滤波器的作用是通过特定的频率范围内的信号，并同时阻塞低于和高于该频率范围的信号。

它常被用于通信系统中的频率选择性传输和音频系统中的音乐分析。

4. 带阻滤波器（Band-stop Filter）带阻滤波器的作用是阻塞特定的频率范围内的信号，并同时通过低于和高于该频率范围的信号。

它常被用于滤除特定频率的干扰信号，如电源噪声和通信干扰。

二、滤波器的应用滤波器在电子领域中有着广泛的应用，下面将介绍一些常见的应用场景。

1. 通信系统中的滤波器在通信系统中，滤波器起到了筛选信号和抑制噪声的作用。

接收端常使用低通滤波器，以去除接收到的信号中的高频噪声和干扰。

而发送端常使用高通滤波器，以去除发送信号中的低频噪声和背景。

带通滤波器和带阻滤波器则常用于频率选择性传输，如调频广播、调频电视等。

2. 音频系统中的滤波器在音频系统中，滤波器用于音频信号的处理和音乐分析。

滤波的应用及原理滤波的概念滤波是信号处理中常用的一种技术，它的目的是通过改变信号的频率分量来实现对信号的改变和去除不需要的部分。

滤波器可以采用不同的原理来实现滤波，例如传输线滤波器、电容滤波器、电感滤波器和数字滤波器等。

滤波在通信、音频处理、图像处理等领域都有广泛的应用。

滤波的原理滤波的原理主要包括两个方面：频域滤波和时域滤波。

频域滤波频域滤波是通过对信号的频谱进行操作来实现滤波的方法。

频谱表示信号在不同频率上的幅度和相位。

常用的频域滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波。

1.低通滤波低通滤波器允许低频信号通过，而阻止高频信号通过。

它可以用来去除噪声信号中频率较高的成分。

低通滤波常用于音频处理和图像处理中。

2.高通滤波高通滤波器允许高频信号通过，而阻止低频信号通过。

它常用于信号处理中对低频成分进行滤除，例如在音频中去除直流分量。

3.带通滤波带通滤波器允许一定频率范围的信号通过，而阻止其他频率范围的信号通过。

它常用于通信中的调制和解调过程。

4.带阻滤波带阻滤波器阻止一定频率范围的信号通过，而允许其他频率范围的信号通过。

它常用于去除特定频率的干扰信号。

时域滤波时域滤波是通过对信号的波形进行操作来实现滤波的方法。

时域滤波是在时域上对信号进行加权平均。

常用的时域滤波方法有均值滤波、中值滤波和高斯滤波等。

1.均值滤波均值滤波是最简单的一种滤波方法，它通过计算信号在一定窗口范围内的平均值来实现滤波。

均值滤波常用于平滑信号和去除噪声。

2.中值滤波中值滤波是一种非线性滤波方法，它通过计算信号在一定窗口范围内的中值来实现滤波。

中值滤波常用于去除椒盐噪声和脉冲噪声。

3.高斯滤波高斯滤波是一种线性平滑滤波方法，它通过对信号进行加权平均来实现滤波，权值是根据高斯函数计算得到的。

高斯滤波常用于平滑图像和去除高频噪声。

滤波的应用滤波技术在各个领域都有广泛的应用。

1.通信领域滤波在通信系统中起到非常重要的作用，它可以帮助去除噪声和干扰信号，提高通信质量。

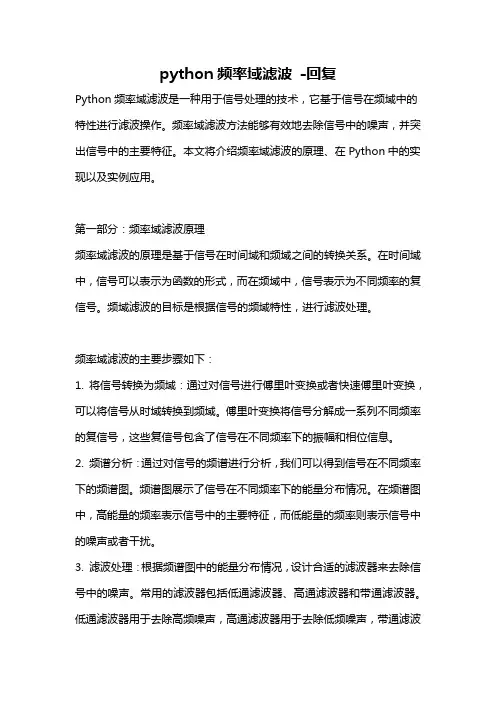

python频率域滤波-回复Python频率域滤波是一种用于信号处理的技术，它基于信号在频域中的特性进行滤波操作。

频率域滤波方法能够有效地去除信号中的噪声，并突出信号中的主要特征。

本文将介绍频率域滤波的原理、在Python中的实现以及实例应用。

第一部分：频率域滤波原理频率域滤波的原理是基于信号在时间域和频域之间的转换关系。

在时间域中，信号可以表示为函数的形式，而在频域中，信号表示为不同频率的复信号。

频域滤波的目标是根据信号的频域特性，进行滤波处理。

频率域滤波的主要步骤如下：1. 将信号转换为频域：通过对信号进行傅里叶变换或者快速傅里叶变换，可以将信号从时域转换到频域。

傅里叶变换将信号分解成一系列不同频率的复信号，这些复信号包含了信号在不同频率下的振幅和相位信息。

2. 频谱分析：通过对信号的频谱进行分析，我们可以得到信号在不同频率下的频谱图。

频谱图展示了信号在不同频率下的能量分布情况。

在频谱图中，高能量的频率表示信号中的主要特征，而低能量的频率则表示信号中的噪声或者干扰。

3. 滤波处理：根据频谱图中的能量分布情况，设计合适的滤波器来去除信号中的噪声。

常用的滤波器包括低通滤波器、高通滤波器和带通滤波器。

低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器用于保留某个频率范围内的信号特征。

4. 逆变换：将经过滤波处理后的频域信号通过逆傅里叶变换或者逆快速傅里叶变换转换回时域。

逆变换将频域信号恢复到时域，得到经过滤波处理后的最终信号。

第二部分：Python中的频率域滤波实现在Python中，我们可以使用NumPy和SciPy库提供的函数来实现频率域滤波。

以下是一个简单的频率域滤波的Python实现示例：pythonimport numpy as npfrom scipy.fft import fft, ifft# 生成测试信号t = np.linspace(0, 1, 1000)signal = np.sin(2*np.pi*50*t) + np.sin(2*np.pi*120*t)# 傅里叶变换freq_signal = fft(signal)# 设计滤波器def highpass_filter(signal, cutoff_freq, sample_freq):freqs = np.fft.fftfreq(len(signal), 1/sample_freq)filter = np.ones(len(signal))filter[np.abs(freqs) < cutoff_freq] = 0return signal * filter# 进行滤波filtered_signal = highpass_filter(freq_signal, 100, 1000)# 逆变换filtered_signal = ifft(filtered_signal)# 绘制滤波前后的信号import matplotlib.pyplot as pltplt.plot(t, signal, label='Original signal')plt.plot(t, filtered_signal, label='Filtered signal')plt.xlabel('Time')plt.ylabel('Amplitude')plt.legend()plt.show()以上代码中，我们首先生成了一个包含50Hz和120Hz频率的测试信号。

频域滤波在图像处理中的应用研究随着数字化技术的发展，图像处理已经成为一个非常重要的领域。

在图像处理中，频域滤波是一种常见的技术方法。

频域滤波依据图像在频域的特性进行处理，在处理时将图像转换成频域表达形式，通过对频域数据进行过滤来达到图像增强或降噪的目的。

本文将会探讨频域滤波在图像处理中的应用研究。

一、频域滤波的基本原理频域滤波的基本原理是将图像转变为频率域，通过标准的窗口函数，根据特定的滤波算法在频域中进行操作，然后将处理后的频域数据转换回时间域，得到增强后的图像。

其中，对于那些在特定频率范围的噪音，可以利用差分滤波、中值滤波、高斯滤波等方式进行去噪。

在频域处理中，常用的处理方法有傅里叶变换和小波变换。

傅里叶变换是一种将一个时域函数分解成一系列周期函数的线性变换，而小波变换则是指一组自相似基函数，通过利用基函数的线性组合使得图像信号能够方便地在不同尺度和位置上进行分解。

在图像处理中，频域滤波通常包括高通滤波和低通滤波两种。

高通滤波器可从图像中过滤掉低频分量，使得图像中的边界和细节更加清晰和突出。

而低通滤波器对于图像中的高频噪音有效，可以平滑掉图像的噪声。

二、频域滤波在图像增强中的应用在图像增强中，频域滤波广泛地应用于去噪和锐化。

在去噪方面，对于图像受到的噪声干扰，在傅里叶域中提取出不同频段的信号，并提取干净信号，就可以实现消除这些噪声。

在于图像锐化方面，可以通过使用高通滤波器，加强图像中的一些细微细节，进而使图像更加清晰和逼真。

三、频域滤波在图像处理中的应用除了图像增强外，频域滤波还可以用于图像的恢复和重建。

在图像恢复方面，频域滤波可以通过去噪的方法，还原出原始图像，并去掉图像中的各种噪音。

在图像重建方面，频域滤波器可以用于合成一幅高质量的图像，它可以通过分别提取从不同方向得到的图像奇异值分解核对图像进行最小化误差，从而得到高质量的图像。

四、频域滤波的技术限制频域滤波的技术限制包括图像中的噪音和图像中的分辨率。

频率域滤波的基本步骤频率域滤波是一种图像处理方法，其基本原理是将图像从像素域转换到频率域进行滤波处理，然后再将图像转换回像素域。

该方法常用于图像增强、图像去噪和图像复原等领域。

下面是频率域滤波的基本步骤和相关参考内容的详细介绍。

1. 图像的傅里叶变换：频率域处理首先需要对图像进行傅里叶变换，将图像从时域转化为频域。

傅里叶变换可以用来分析图像中不同频率的成分。

常见的图像傅里叶变换算法有快速傅里叶变换(FFT)和离散傅里叶变换(DFT)。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- 数字媒体技术基础与应用（第二版） - 楼书记【书籍】2. 频率域滤波：在频率域进行滤波可以有效地去除图像中的噪声和干扰，增强图像的边缘和细节。

常见的频率域滤波方法包括低通滤波和高通滤波。

- 低通滤波器：能通过低于某个截止频率的信号成分，而阻断高于该截止频率的信号成分。

常用的低通滤波器有理想低通滤波器、布特沃斯低通滤波器和高斯低通滤波器。

- 高通滤波器：能通过高于某个截止频率的信号成分，而阻断低于该截止频率的信号成分。

常用的高通滤波器有理想高通滤波器、布特沃斯高通滤波器和导向滤波器。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- Python图像处理实战【书籍】3. 反傅里叶变换：经过频率域滤波处理后，需要将图像从频域转换回时域。

这一过程利用反傅里叶变换来实现，通过傅里叶逆变换可以将频域图像转化为空域图像。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- 数字媒体技术基础与应用（第二版） - 楼书记【书籍】4. 图像的逆滤波（可选）：在某些情况下，可以使用逆滤波来进行图像复原。

逆滤波是频率域滤波的一种特殊形式，用于恢复被模糊处理的图像。

然而逆滤波对于噪声敏感，容易引入伪影。

因此在实际应用中，通常会结合其他技术来优化逆滤波的效果。

频率域滤波的基本步骤频率域滤波的基本步骤频率域滤波是一种信号处理技术，它将信号从时域转换到频率域，并利用滤波器对信号进行处理。

频率域滤波的基本步骤包括以下几个方面：一、信号预处理在进行频率域滤波之前，需要对原始信号进行预处理。

这包括去除噪声、归一化和平移等操作。

去除噪声可以使用数字滤波器或其他降噪技术，以确保信号质量良好。

归一化可以使信号的幅度范围在0到1之间，这有助于后续的处理和分析。

平移可以将信号移到中心位置，以便更好地进行频谱分析。

二、傅里叶变换在预处理完成后，需要将时域信号转换为频域信号。

这可以通过傅里叶变换来实现。

傅里叶变换将时域函数转换为复数函数，在复平面上表示它们的振幅和相位。

这些复数值称为频谱系数。

三、设计滤波器设计一个合适的数字滤波器是进行频率域滤波的关键步骤之一。

数字滤波器可以分为两类：有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

FIR滤波器具有线性相位，可以在频率域中实现精确的滤波，但需要更多的计算资源。

IIR滤波器具有非线性相位，但需要较少的计算资源。

四、应用滤波器将设计好的数字滤波器应用于频谱系数，以获得过滤后的频谱系数。

这可以通过将原始频谱系数与数字滤波器的传递函数相乘来实现。

过滤后的频谱系数可以通过傅里叶逆变换转换回时域信号。

五、后处理进行频率域滤波之后，需要对结果进行后处理。

这包括反归一化、反平移和反去噪等操作。

反归一化可以将信号还原到原始幅度范围内。

反平移可以将信号还原到原始位置。

反去噪可以进一步降低噪声水平。

结论以上是频率域滤波的基本步骤，它是一种强大而灵活的信号处理技术，可用于许多应用领域，如音频处理、图像处理和生物信号处理等。

在实际应用中，需要根据具体情况选择合适的数字滤波器和处理方法，以获得最佳的效果。

Matlab中的频率域滤波方法与实例分析引言在数字信号处理中，频率域滤波是一种常用的信号处理技术。

频率域滤波将信号转换到频域，通过频谱分析和滤波器设计来处理信号。

Matlab是一个强大的数学计算软件，对于频率域滤波分析有着丰富的工具和函数。

本文将介绍Matlab中常用的频率域滤波方法，并以实例进行分析。

一、频域和时域在进行频率域滤波之前，我们先来了解一下频域和时域的概念。

在时域中，信号是按照时间变化的，以时间为自变量。

在频域中，信号是按照频率变化的，以频率为自变量。

时域和频域是通过傅里叶变换相互转换的。

二、频域滤波方法1. 傅里叶变换傅里叶变换是频率域滤波中最基本的方法之一。

它将信号从时域转换到频域，通过分析信号的频率成分进行滤波。

Matlab中可以使用fft函数进行快速傅里叶变换。

例如，对于一个包含噪声的正弦信号进行滤波，可以通过以下代码实现：```matlabfs = 1000; % 采样频率t = 0:1/fs:1; % 时间序列f = 50; % 正弦信号频率x = sin(2*pi*f*t) + 0.2*randn(size(t)); % 添加噪声X = fft(x); % 快速傅里叶变换frequencies = 0:fs/length(x):(fs/2); % 频率向量amplitudes = abs(X(1:length(frequencies))); % 幅度谱plot(frequencies, amplitudes); % 绘制频谱图```通过分析频谱图，我们可以观察到信号的频率成分，并且可以根据需求设计滤波器。

2. 高通滤波高通滤波是指只允许高于某个频率的信号通过，而将低频信号滤除的滤波器。

在Matlab中，可以使用fir1函数设计高通滤波器。

下面是一个简单的高通滤波器设计实例：```matlabfs = 1000; % 采样频率f = [10, 100]; % 截止频率范围order = 100; % 滤波器阶数b = fir1(order, f/(fs/2), 'high'); % 高通滤波器系数x = randn(1, 1000); % 随机信号y = filter(b, 1, x); % 高通滤波plot(x); hold on;plot(y); % 绘制原始信号和滤波后的信号```通过设计高通滤波器，我们可以将低频噪声滤除，保留高频信号。
