门式刚架常见问题

1、山墙抗风柱与刚架连接应位于屋面支撑刚性系杆节点处。

2、刚性系杆，柔性系杆？? ?刚性系杆：既承受拉力，有可承受拉力，长细比控制到180，也可控制到200；柔性系杆只承受拉力，长细比可控制到400.3、伸缩缝？000000000000000004、屋盖横向支撑宜设在温度区间端部的第一个或第二个开间。

当端部支撑设在第二个开间时，在第一个开间的相应位置应设置刚性系杆。

?5、柱间支撑的间距应根据房屋纵向间距、受力情况和安装条件确定。

当无吊车时宜取30～45m；当有吊车时宜设在温度区段中部，或当温度区段较长时宜设在三分点处，且间距不宜大于60m。

?6、当建筑物宽度大于60m时，在内柱列宜适当增加柱间支撑。

?7、当房屋高度相对于柱间距较大时，柱间支撑宜分层设置。

?8、在刚架转折处（单跨房屋边往柱顶和屋脊，以及多跨房屋某些中间柱柱顶和屋脊）应沿房屋全长设置刚性系杆。

??9、由支撑斜杆等组成的水平衍架，其直腹杆宜按刚性系杆考虑。

?10、在设有带驾驶室且起重量大于15t 桥式吊车的跨间。

11、屋面受荷水平投影面积>60m2.12、斜拉条的设置与檩条的倾倒方向有很大关系，什么地方该设斜拉条，什么地方可以不设，就我个人理解在这里分 ? 析一下：斜拉条，直拉条及撑杆组成了稳定的结构传力体系，主要承受拉条产生的拉力；对C型檩条，开口向上布 ? 置的情况，在竖向恒载及活载作用下，由于存在平行屋面向下的分力，所以拉条承受了平行屋面向下的拉力，此时 ? ，只在屋脊处设置拉条即可；在风吸力作用下，风力是垂直屋面作用的，此时的拉条不能提供侧向支承，不承受拉 ?力所以可以不需布置斜拉条；当在檩条下部1/3高度处也布置拉条以防止檩条在风吸力作用下失稳，此时的拉条是承 ?受檩条失稳所产生的次拉力，由于拉力方向不定，所以需在屋脊及屋缘处布置斜拉条；由此，对C型檩条，在风吸力 ?不大的情况下，可以只在屋脊处布置斜拉条。

对Z型檩条，由于其形心主轴与屋面有一定角度，所以拉条在恒载及活 ?载作用下承受向下的拉力，在风吸力作用下产生向上的拉力，所以Z檩条在屋脊及屋缘处一定要布置斜拉条。

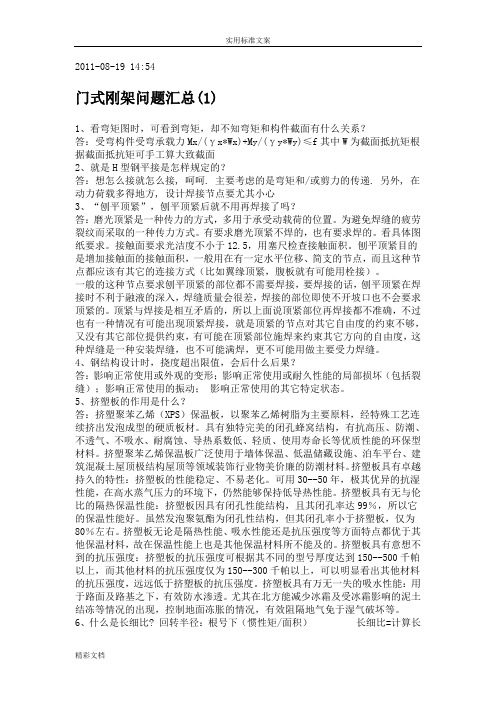

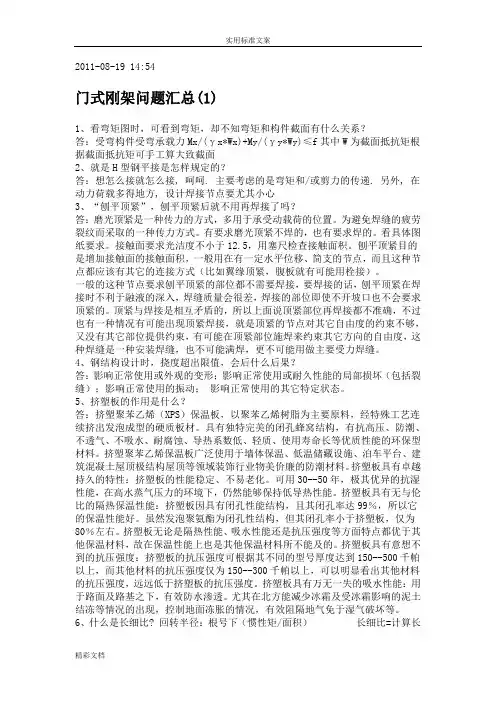

2011-08-19 14:54门式刚架问题汇总(1)1、看弯矩图时，可看到弯矩，却不知弯矩和构件截面有什么关系？答：受弯构件受弯承载力Mx/(γx*Wx)+My/(γy*Wy)≤f其中W为截面抵抗矩根据截面抵抗矩可手工算大致截面2、就是H型钢平接是怎样规定的？答：想怎么接就怎么接, 呵呵. 主要考虑的是弯矩和/或剪力的传递. 另外, 在动力荷载多得地方, 设计焊接节点要尤其小心3、“刨平顶紧”，刨平顶紧后就不用再焊接了吗？答：磨光顶紧是一种传力的方式，多用于承受动载荷的位置。

为避免焊缝的疲劳裂纹而采取的一种传力方式。

有要求磨光顶紧不焊的，也有要求焊的。

看具体图纸要求。

接触面要求光洁度不小于12.5，用塞尺检查接触面积。

刨平顶紧目的是增加接触面的接触面积，一般用在有一定水平位移、简支的节点，而且这种节点都应该有其它的连接方式（比如翼缘顶紧，腹板就有可能用栓接）。

一般的这种节点要求刨平顶紧的部位都不需要焊接，要焊接的话，刨平顶紧在焊接时不利于融液的深入，焊缝质量会很差，焊接的部位即使不开坡口也不会要求顶紧的。

顶紧与焊接是相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接，就是顶紧的节点对其它自由度的约束不够，又没有其它部位提供约束，有可能在顶紧部位施焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要受力焊缝。

4、钢结构设计时，挠度超出限值，会后什么后果？答：影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括裂缝）；影响正常使用的振动；影响正常使用的其它特定状态。

5、挤塑板的作用是什么？答：挤塑聚苯乙烯（XPS）保温板，以聚苯乙烯树脂为主要原料，经特殊工艺连续挤出发泡成型的硬质板材。

具有独特完美的闭孔蜂窝结构，有抗高压、防潮、不透气、不吸水、耐腐蚀、导热系数低、轻质、使用寿命长等优质性能的环保型材料。

挤塑聚苯乙烯保温板广泛使用于墙体保温、低温储藏设施、泊车平台、建筑混凝土屋顶极结构屋顶等领域装饰行业物美价廉的防潮材料。

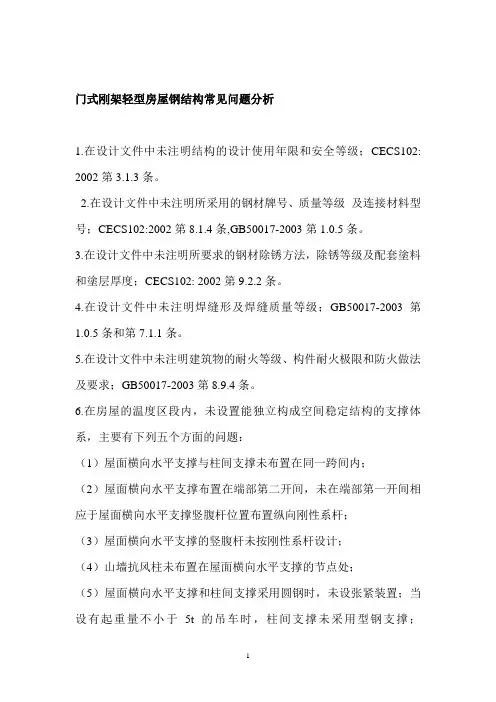

门式刚架轻型房屋钢结构常见问题分析1.在设计文件中未注明结构的设计使用年限和安全等级；CECS102: 2002第3.1.3条。

2.在设计文件中未注明所采用的钢材牌号、质量等级及连接材料型号；CECS102:2002第8.1.4条,GB50017-2003第1.0.5条。

3.在设计文件中未注明所要求的钢材除锈方法，除锈等级及配套塗料和塗层厚度；CECS102: 2002第9.2.2条。

4.在设计文件中未注明焊缝形及焊缝质量等级；GB50017-2003第1.0.5条和第7.1.1条。

5.在设计文件中未注明建筑物的耐火等级、构件耐火极限和防火做法及要求；GB50017-2003第8.9.4条。

6.在房屋的温度区段内，未设置能独立构成空间稳定结构的支撑体系，主要有下列五个方面的问题：（1）屋面横向水平支撑与柱间支撑未布置在同一跨间内；（2）屋面横向水平支撑布置在端部第二开间，未在端部第一开间相应于屋面横向水平支撑竖腹杆位置布置纵向刚性系杆；（3）屋面横向水平支撑的竖腹杆未按刚性系杆设计；（4）山墙抗风柱未布置在屋面横向水平支撑的节点处；（5）屋面横向水平支撑和柱间支撑采用圆钢时，未设张紧装置；当设有起重量不小于5t 的吊车时，柱间支撑未采用型钢支撑；GB50017-2003第8.1.4条，CECS102 : 2002第4.5 节。

7.在刚架转折处（边柱柱顶和屋脊、多跨房屋中间柱柱顶），未沿房屋纵向全长设置刚性系杆；CECS102：2002第4.5.2条第5款。

8.压型钢板薄壁型钢檩条屋面，当檩条跨度大于4m 时，未合理设置拉条、斜拉条及撑杆体系。

CEC102:2002第6.3.5条、6.3.6条。

9.檩条与刚架斜梁上翼缘连接处设置的单板凛托抗扭刚度差，应焊加劲肋；GB50018-2002第8.2.1条。

10.位于屋面坡屋顶的屋脊双檩，未用型钢或圆钢相互连接；CECS102:2002第7.2.12条。

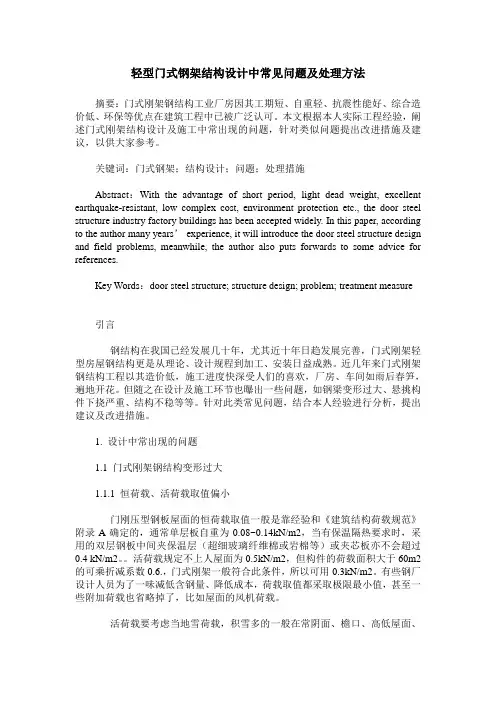

轻型门式钢架结构设计中常见问题及处理方法摘要：门式刚架钢结构工业厂房因其工期短、自重轻、抗震性能好、综合造价低、环保等优点在建筑工程中已被广泛认可。

本文根据本人实际工程经验，阐述门式刚架结构设计及施工中常出现的问题，针对类似问题提出改进措施及建议，以供大家参考。

关键词：门式钢架；结构设计；问题；处理措施Abstract：With the advantage of short period, light dead weight, excellent earthquake-resistant, low complex cost, environment protection etc., the door steel structure industry factory buildings has been accepted widely. In this paper, according to the author many years’experience, it will introduce the door steel structure design and field problems, meanwhile, the author also puts forwards to some advice for references.Key Words：door steel structure; structure design; problem; treatment measure 引言钢结构在我国已经发展几十年，尤其近十年日趋发展完善，门式刚架轻型房屋钢结构更是从理论、设计规程到加工、安装日益成熟。

近几年来门式刚架钢结构工程以其造价低，施工进度快深受人们的喜欢，厂房、车间如雨后春笋，遍地开花。

但随之在设计及施工环节也曝出一些问题，如钢梁变形过大、悬挑构件下挠严重、结构不稳等等。

针对此类常见问题，结合本人经验进行分析，提出建议及改进措施。

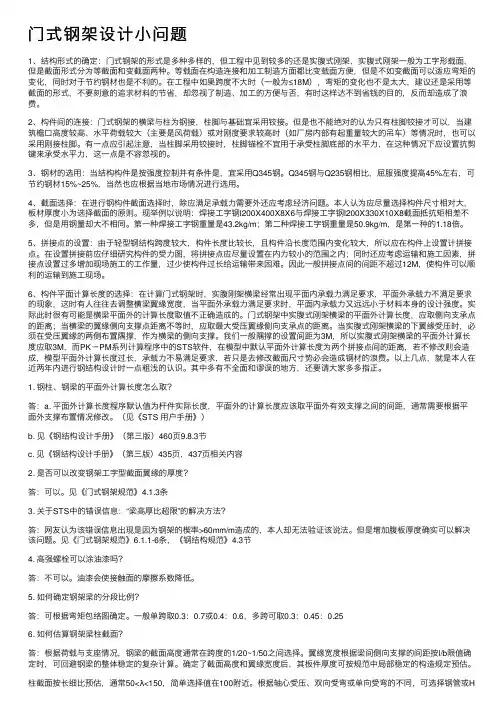

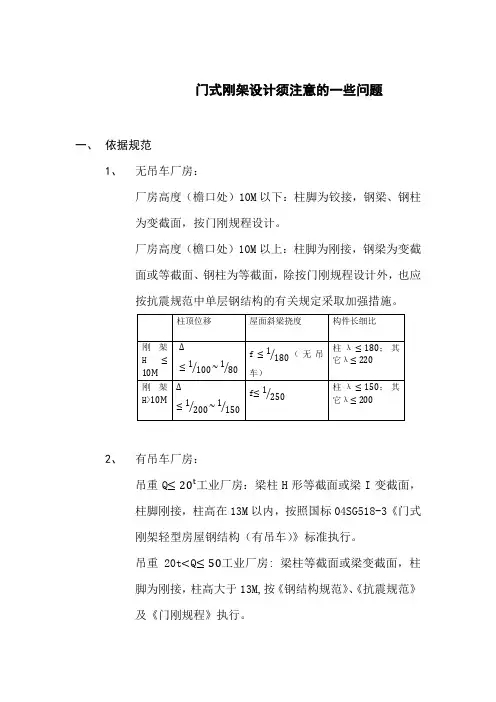

门式钢架设计⼩问题1、结构形式的确定：门式钢架的形式是多种多样的，但⼯程中见到较多的还是实腹式刚架，实腹式刚架⼀般为⼯字形载⾯，但是截⾯形式分为等截⾯和变截⾯两种。

等载⾯在构造连接和加⼯制造⽅⾯都⽐变载⾯⽅便，但是不如变截⾯可以适应弯矩的变化，同时对于节约钢材也是不利的。

在⼯程中如果跨度不⼤时（⼀般为≤18M），弯矩的变化也不是太⼤，建议还是采⽤等截⾯的形式，不要刻意的追求材料的节省，却忽视了制造、加⼯的⽅便与否，有时这样达不到省钱的⽬的，反⽽却造成了浪费。

2、构件间的连接：门式钢架的横梁与柱为钢接，柱脚与基础宜采⽤铰接。

但是也不能绝对的认为只有柱脚铰接才可以，当建筑檐⼝⾼度较⾼、⽔平荷载较⼤（主要是风荷载）或对刚度要求较⾼时（如⼚房内部有起重量较⼤的吊车）等情况时，也可以采⽤刚接柱脚。

有⼀点应引起注意，当柱脚采⽤铰接时，柱脚锚栓不宜⽤于承受柱脚底部的⽔平⼒，在这种情况下应设置抗剪键来承受⽔平⼒，这⼀点是不容忽视的。

3、钢材的选⽤：当结构构件是按强度控制并有条件是，宜采⽤Q345钢。

Q345钢与Q235钢相⽐，屈服强度提⾼45%左右，可节约钢材15%~25%，当然也应根据当地市场情况进⾏选⽤。

4、截⾯选择：在进⾏钢构件截⾯选择时，除应满⾜承载⼒需要外还应考虑经济问题。

本⼈认为应尽量选择构件尺⼨相对⼤，板材厚度⼩为选择截⾯的原则。

现举例以说明：焊接⼯字钢I200X400X8X6与焊接⼯字钢I200X330X10X8截⾯抵抗矩相差不多，但是⽤钢量却⼤不相同。

第⼀种焊接⼯字钢重量是43.2kg/m；第⼆种焊接⼯字钢重量是50.9kg/m，是第⼀种的1.18倍。

5、拼接点的设置：由于轻型钢结构跨度较⼤，构件长度⽐较长，且构件沿长度范围内变化较⼤，所以应在构件上设置计拼接点。

在设置拼接前应仔细研究构件的受⼒图，将拼接点应尽量设置在内⼒较⼩的范围之内；同时还应考虑运输和施⼯因素，拼接点设置过多增加现场施⼯的⼯作量，过少使构件过长给运输带来困难。

1.1钢柱脚未采用混凝土包裹防护1.2、支撑体系常见问题1.2.1在房屋的温度区段内，未设置能独立构成空间稳定结构的支撑体系问题。

1.2.2屋面横向水平支撑与柱间支撑未布置在同一跨间内问题。

1.2.3屋面横向水平支撑布置在房屋温度区段端部第二开间，而在第一开间相应于屋面横向水平支撑竖腹杆位置未布置纵向刚性系杆问题。

1.2.4屋面横向水平支撑的竖腹杆未按刚性压杆设计问题。

1.2.5屋面横向水平支撑的节点未与抗风柱布置相应协调问题。

1.2.6屋面横向水平支撑和柱间支撑采用圆钢时，未设张紧装置；当设有桥式吊车时，柱间支撑未采用型钢支撑问题。

1.2.8在刚架转折处(边柱柱顶和屋脊、多跨房屋中间柱柱顶)，未沿房屋纵向全长设置刚性系杆问题。

1.2.9压型钢板薄壁型钢檩条屋面，当檩条跨度大于4m时，未合理设置拉条、斜拉条及撑杆体系问题。

1.3、设计计算常见问题1.3.1 刚架梁、柱高强度螺栓连接节点的端板，不满足最小厚度16mm的要求问题。

1.3.2 柱脚锚栓的直径，不满足不小于24mm的要求，且未设置双螺帽问题。

1.3.3 未复核有柱间支撑的柱脚锚栓在风荷载作用下的上拔力问题。

1.3.4 未复核柱脚底部水平剪力能否由底板与混凝土基础间的摩擦力承受，当摩擦力不足时，应设柱脚抗剪键的问题。

1.3.5 檩条和墙梁设计计算时，未按《门式刚架规程》的附录A计算风荷载，也未考虑风吸力的不利影响的问题。

1.3.6 门式刚架轻型钢结构房屋的刚架立柱随意改为钢筋混凝土柱，仍按门式刚架结构体系进行设计，会造成工程事故的问题。

1.3.7 屋面横向水平支撑、柱间支撑、抗风柱及刚架结构连接节点(含柱脚连接节点及支撑构件连接节点)无计算书的问题。

1.4.1 檩条与刚架斜梁上翼缘连接处设置单板檩托未加焊加劲肋的问题。

1.4.2 位于坡屋面坡顶的屋脊双檩，未用型钢或圆钢相互连接的问题。

1.4.3 在刚架斜梁下翼缘受压区和柱内侧翼缘受压区未设置保证其稳定的隅撑的问题。

（门式刚架）钢结构设计、施工常见小问题一、如果有天沟，系杆不能设计到紧贴着柱顶的部位，否则将可能导致无法安装落水管。

另外天沟落水管和系杆以及柱间支撑的位置一定要考虑好，否则要么碰到系杆，要么碰到柱间支撑。

二、水平支撑上花篮螺栓位置的布置要合理，不要过于偏离主梁，应该考虑方便安装为主。

否则工人在安装时必须探出身子来拧紧花篮螺栓或者用爬梯上去，要么等檩条安装结束后爬上檩条拧紧花篮螺栓这样非常不安全。

另外也要考虑一下隅撑的布置位置，不要在布置水平支撑时与隅撑打架。

三、不要片面地在檩条的拉条孔上考虑“受拉边、受压边”等因素，打出上下边距不等的孔眼，因为安装时是很容易装反的，结果反而不利。

四、门窗等的包角板不能一概而论，因为在施工中你无法保证板件位于压型板的波峰还是波谷。

五、做大型工程时，深化图编号一定要考虑到生产、发货、安装的便捷。

六、对甲方提供的“荷载等数据”一定要了解其真正的意思，因为甲方往往不太懂这些太专业的东东。

我们要做到换位思考，前期工作做好了，后续工作就好开展的多了。

七、高强螺栓的位置要合理，要考虑扭断器及扭矩扳手的施工空间，不要在安装时，因为空间太小，扭断器及扭矩扳手无法就位等，导致高强螺栓梅花头无法拧断或高强螺栓无法拧紧。

曾经碰到过有的设计连套筒的位置都不给。

八、高强螺栓连接板如果有可能，尽量采用上下对称的螺栓布置方法。

曾经有中接点上面4个下面6个，车间工人搭装不小心将一部分搞反了，在现场对不起来。

九、轻钢结构如果有维护砖墙，一定要提前与建设单位及土建施工单位对接好，因为这涉及到土建和钢结构两个方面的问题，因为土建的砖墙很可能搞不平直，可彩钢板的泛水又不可能做得忽大忽小，结果是彩钢板与砖墙的缝隙忽大忽小，彩钢板与砖墙的泛水处理时很难搞好，让建设单位有心里准备。

十、地脚螺栓一般都是土建单位埋，钢结构厂家出图，他们有时能把地脚螺栓的位置转了90度，等复查时，已经来不及了；还有尺寸偏差给你来个偏移50~100mm也不希奇。

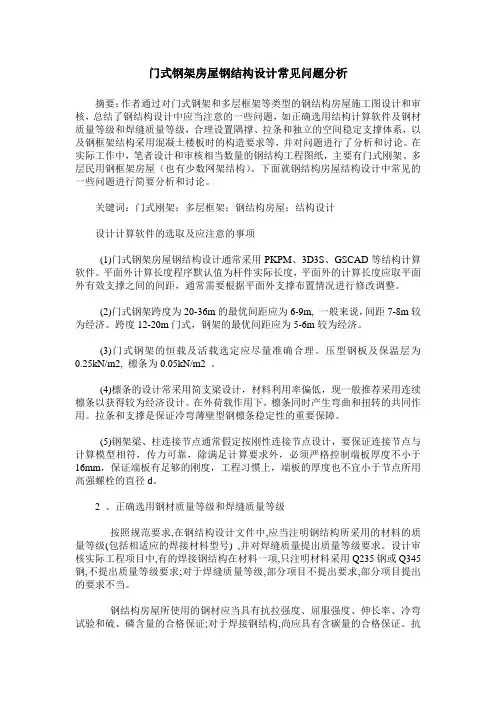

门式钢架房屋钢结构设计常见问题分析摘要：作者通过对门式钢架和多层框架等类型的钢结构房屋施工图设计和审核，总结了钢结构设计中应当注意的一些问题，如正确选用结构计算软件及钢材质量等级和焊缝质量等级，合理设置隅撑、拉条和独立的空间稳定支撑体系，以及钢框架结构采用混凝土楼板时的构造要求等，并对问题进行了分析和讨论。

在实际工作中，笔者设计和审核相当数量的钢结构工程图纸，主要有门式刚架、多层民用钢框架房屋（也有少数网架结构）。

下面就钢结构房屋结构设计中常见的一些问题进行简要分析和讨论。

关键词：门式刚架；多层框架；钢结构房屋；结构设计设计计算软件的选取及应注意的事项(1)门式钢架房屋钢结构设计通常采用PKPM、3D3S、GSCAD等结构计算软件。

平面外计算长度程序默认值为杆件实际长度，平面外的计算长度应取平面外有效支撑之间的间距，通常需要根据平面外支撑布置情况进行修改调整。

(2)门式钢架跨度为20-36m的最优间距应为6-9m, 一般来说，间距7-8m较为经济。

跨度12-20m门式，钢架的最优间距应为5-6m较为经济。

(3)门式钢架的恒载及活载选定应尽量准确合理。

压型钢板及保温层为0.25kN/m2, 檩条为0.05kN/m2 。

(4)檩条的设计常采用简支梁设计，材料利用率偏低，现一般推荐采用连续檩条以获得较为经济设计。

在外荷载作用下，檩条同时产生弯曲和扭转的共同作用。

拉条和支撑是保证冷弯薄壁型钢檩条稳定性的重要保障。

(5)钢架梁、柱连接节点通常假定按刚性连接节点设计，要保证连接节点与计算模型相符，传力可靠，除满足计算要求外，必须严格控制端板厚度不小于16mm，保证端板有足够的刚度，工程习惯上，端板的厚度也不宜小于节点所用高强螺栓的直径d。

2 、正确选用钢材质量等级和焊缝质量等级按照规范要求,在钢结构设计文件中,应当注明钢结构所采用的材料的质量等级(包括相适应的焊接材料型号) ,并对焊缝质量提出质量等级要求。

钢结构厂房设计应注意问题门式轻钢刚架常见设计质量问题及预防措施18.9门式轻钢刚架常见设计质量问题及预防措施18。

9.1梁、柱拼接节点一般按刚接节点计算，但往往由于端部封板较簿而导致与计算有较大出入，故应严格控制封板厚,以保证端板有足够刚度.18.9.2有的设计斜梁与柱按刚接计算而实际工程则把钢柱省去，把斜梁支承在钢筋混凝土柱或砖柱上，造成工程事故，设计时应注意把节点构造表达清楚，节点构造一定要与计算相符。

18。

9.3多跨门式刚架中柱按摇摆柱设计，而实际工程却把中柱和斜梁焊死致使计算简图与实际构造不符,造成工程事故。

18。

9。

4檩条设计常忽略在风吸力作用下的稳定，导致大风吸力作用下很容易失稳破坏，设计时应注意验算檩条截面在风吸力作用下是否满足要求。

18。

9.5有的工程在门式刚架斜梁拼接时，把翼缘和腹板的拼接接头放在同一截面上,造成工隐患，设计拼接接头时翼缘接头和腹板接头一定要错开。

18。

9.6有的单位檩条设计时只简单要求镀锌，没有提出镀锌方法镀锌量，故施工单位用电镀，造成工程尚未完成,檩条已生锈，设计时要提出宜采用热镀锌带钢压制而成的翼缘，并提出镀锌量要求。

18.9.7隅撑的位置和檩条（或墙梁）和拉条的设置是保证整体稳定的重要措施，有的工程设计把它们取消，可能造成工程隐患。

如果因特殊原因不能设隅撑时，应采取有效的可靠措施保证梁柱翼缘不出现曲屈。

18。

9.8柱脚底板下如采用剪力键，或有空隙，在安装完成时,一定要用灌浆料填实，注意底板设计时一定要有灌浆孔。

18。

9。

9檩条和屋面金属板要根据支承条件和荷载情况进行选用，不应任意减薄檩条和屋面板的厚度。

18。

9.10为节省檩条和墙梁而采取连续构件。

但其塔接长度不少单位没有经过试验确定，而塔接长度和连接难于满足连续梁的条件。

在设计时，要强调若采用连续的檩条和墙梁，其塔接长度要经试验确定,也应注意在温度变化和支座不均匀沉降下可能出现的隐患。

18.9。

11不少单位为了省钢材和省人工，将檩条和墙梁用钢板支托的侧向肋取消,这将影响檩条的抗扭刚度和墙梁受力的可靠性.设计时应在图纸标明支座的具体做法，总说明应强调施工单位不得任意更改。
