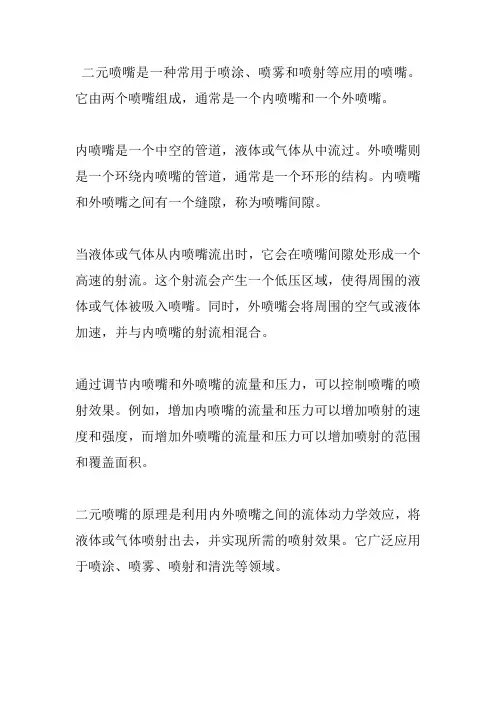

二元喷嘴是一种常用于喷涂、喷雾和喷射等应用的喷嘴。
它由两个喷嘴组成，通常是一个内喷嘴和一个外喷嘴。
内喷嘴是一个中空的管道，液体或气体从中流过。
外喷嘴则是一个环绕内喷嘴的管道，通常是一个环形的结构。
内喷嘴和外喷嘴之间有一个缝隙，称为喷嘴间隙。
当液体或气体从内喷嘴流出时，它会在喷嘴间隙处形成一个高速的射流。
这个射流会产生一个低压区域，使得周围的液体或气体被吸入喷嘴。
同时，外喷嘴会将周围的空气或液体加速，并与内喷嘴的射流相混合。
通过调节内喷嘴和外喷嘴的流量和压力，可以控制喷嘴的喷射效果。
例如，增加内喷嘴的流量和压力可以增加喷射的速度和强度，而增加外喷嘴的流量和压力可以增加喷射的范围和覆盖面积。
二元喷嘴的原理是利用内外喷嘴之间的流体动力学效应，将液体或气体喷射出去，并实现所需的喷射效果。
它广泛应用于喷涂、喷雾、喷射和清洗等领域。
喷雾喷嘴内部结构详解
空气雾化喷嘴是空气流和液体流相互冲击而产生薄雾的喷嘴，可分为可调实心锥形喷雾喷嘴、不可调实心锥喷雾喷嘴、可调扇形喷雾喷嘴、不可调扇形喷雾喷嘴。
此雾化喷嘴独特的内部结构设计能使液体和气体均匀混合，产生微细液滴尺寸的喷雾。
通常，经过提高气体压力或降低液体压力可得到更加微细的液滴喷雾。
空气雾化喷嘴独特的内部结构能使液体和气体均匀的混合。
可调空气雾化喷嘴在不改变空气压力和液体压力的条件下，能够调节液体流量，满足不同的喷雾需求。
每一种喷雾喷嘴均由空气帽和液体帽构成，有扇形和圆形两种喷雾形式。
喷嘴喷出的微细液滴细雾，能对周围环境发挥很好的加湿效果。
喷嘴部件能够互换，拆装简单。
空气雾化喷嘴内部结构是什么样的？看如下图：。

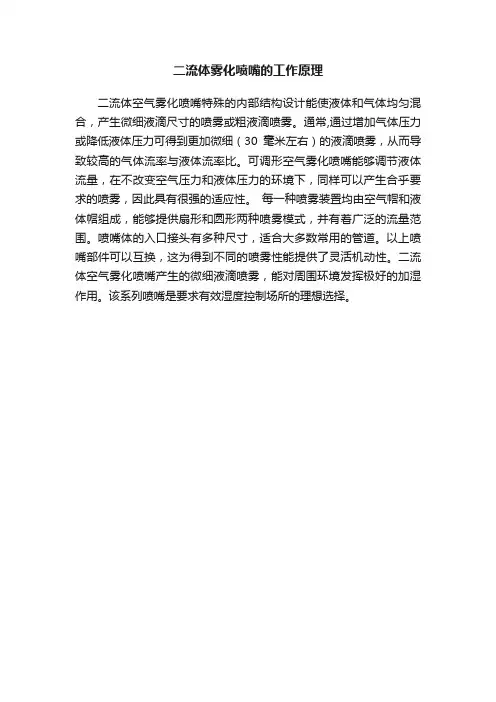

二流体雾化喷嘴的工作原理
二流体空气雾化喷嘴特殊的内部结构设计能使液体和气体均匀混合，产生微细液滴尺寸的喷雾或粗液滴喷雾。
通常,通过增加气体压力或降低液体压力可得到更加微细（30毫米左右）的液滴喷雾，从而导致较高的气体流率与液体流率比。
可调形空气雾化喷嘴能够调节液体流量，在不改变空气压力和液体压力的环境下，同样可以产生合乎要求的喷雾，因此具有很强的适应性。
每一种喷雾装置均由空气帽和液体帽组成，能够提供扇形和圆形两种喷雾模式，并有着广泛的流量范围。
喷嘴体的入口接头有多种尺寸，适合大多数常用的管道。
以上喷嘴部件可以互换，这为得到不同的喷雾性能提供了灵活机动性。
二流体空气雾化喷嘴产生的微细液滴喷雾，能对周围环境发挥极好的加湿作用。
该系列喷嘴是要求有效湿度控制场所的理想选择。

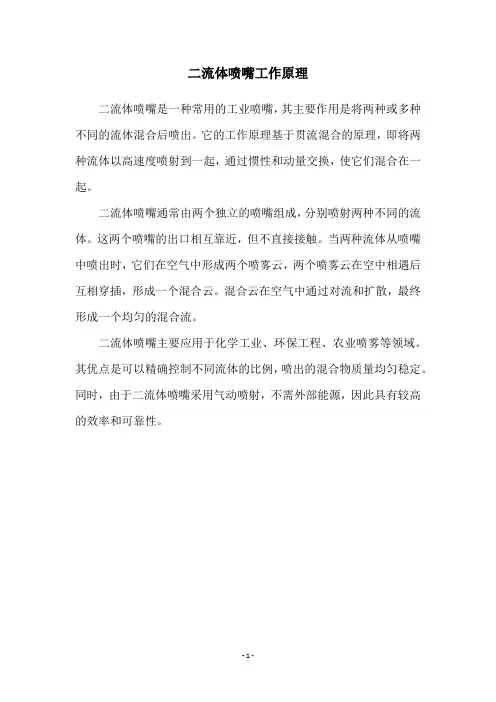

二流体喷嘴工作原理
二流体喷嘴是一种常用的工业喷嘴，其主要作用是将两种或多种不同的流体混合后喷出。
它的工作原理基于贯流混合的原理，即将两种流体以高速度喷射到一起，通过惯性和动量交换，使它们混合在一起。
二流体喷嘴通常由两个独立的喷嘴组成，分别喷射两种不同的流体。
这两个喷嘴的出口相互靠近，但不直接接触。
当两种流体从喷嘴中喷出时，它们在空气中形成两个喷雾云，两个喷雾云在空中相遇后互相穿插，形成一个混合云。
混合云在空气中通过对流和扩散，最终形成一个均匀的混合流。
二流体喷嘴主要应用于化学工业、环保工程、农业喷雾等领域。
其优点是可以精确控制不同流体的比例，喷出的混合物质量均匀稳定。
同时，由于二流体喷嘴采用气动喷射，不需外部能源，因此具有较高的效率和可靠性。
- 1 -。

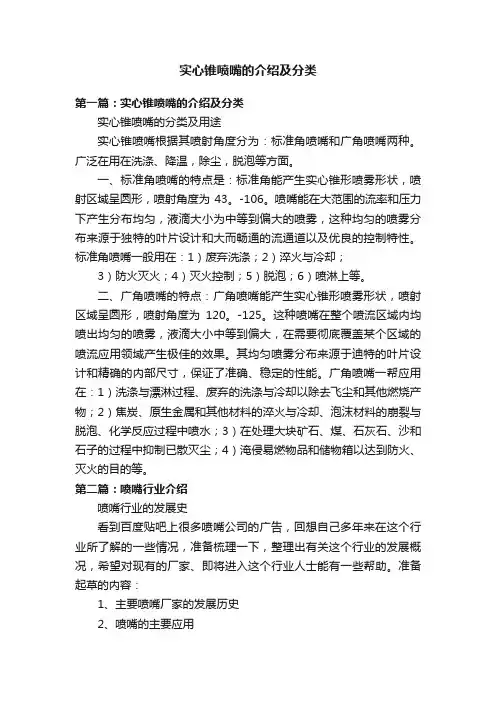

实心锥喷嘴的介绍及分类第一篇：实心锥喷嘴的介绍及分类实心锥喷嘴的分类及用途实心锥喷嘴根据其喷射角度分为：标准角喷嘴和广角喷嘴两种。
广泛在用在洗涤、降温，除尘，脱泡等方面。
一、标准角喷嘴的特点是：标准角能产生实心锥形喷雾形状，喷射区域呈圆形，喷射角度为43。
-106。
喷嘴能在大范围的流率和压力下产生分布均匀，液滴大小为中等到偏大的喷雾，这种均匀的喷雾分布来源于独特的叶片设计和大而畅通的流通道以及优良的控制特性。
标准角喷嘴一般用在：1）废弃洗涤；2）淬火与冷却；3）防火灭火；4）灭火控制；5）脱泡；6）喷淋上等。
二、广角喷嘴的特点：广角喷嘴能产生实心锥形喷雾形状，喷射区域呈圆形，喷射角度为120。
-125。
这种喷嘴在整个喷流区域内均喷出均匀的喷雾，液滴大小中等到偏大，在需要彻底覆盖某个区域的喷流应用领域产生极佳的效果。
其均匀喷雾分布来源于迪特的叶片设计和精确的内部尺寸，保证了准确、稳定的性能。
广角喷嘴一帮应用在：1）洗涤与漂淋过程、废弃的洗涤与冷却以除去飞尘和其他燃烧产物；2）焦炭、原生金属和其他材料的淬火与冷却、泡沫材料的崩裂与脱泡、化学反应过程中喷水；3）在处理大块矿石、煤、石灰石、沙和石子的过程中抑制已散灭尘；4）淹侵易燃物品和储物箱以达到防火、灭火的目的等。
第二篇：喷嘴行业介绍喷嘴行业的发展史看到百度贴吧上很多喷嘴公司的广告，回想自己多年来在这个行业所了解的一些情况，准备梳理一下，整理出有关这个行业的发展概况，希望对现有的厂家、即将进入这个行业人士能有一些帮助。
准备起草的内容：1、主要喷嘴厂家的发展历史2、喷嘴的主要应用3、喷嘴的发展历程4、未来喷嘴行业的发展探索。
我只希望能够抛砖引玉，文字中绝不会诋毁任何厂家，只是站在一个公平公正的角度去评判整个行业的发展，如有不对的地方，请各位看客指正，但是杜绝谩骂。
喷嘴行业的起源1、最早本没有喷嘴这个行业，美国有一个小伙子，曾经是一个五金加工匠人，在日常的工作中，发现了客户关于喷嘴的需求，也制作了很多各式各样的喷嘴，只是没有成系列，随着工业的发展，这种需求也越来越大，这个小伙子就将所有做过的喷嘴，进行归类整理，形成系列化，并且注册了一个公司：Spraying Systems Co,就是美国喷雾系统公司——全世界最大的喷嘴公司（已经超过70年的历史），这个小伙子就是美国喷雾公司的创始人：JIM BRONSON--每一个喷嘴人应该铭记的一个伟人，喷嘴行业的创始人。
两种雾化方式对比一、单相高压雾化单相高压雾化也叫做机械雾化，其主要是靠液体在压差作用下产生的高速射流使自身雾化,可分为直射式雾化、离心式雾化和旋转式雾化。
直射式雾化和离心式雾化可统称为压力雾化。
直射式喷嘴主要依靠水的喷射达到雾化的目的,水压要求比较高,而且喷孔直径越大雾化越粗,故喷孔直径不能太大,流量调节范围比较小，还有一种与直射式类似的喷嘴叫折射式，其与直射式相比多了一个腔室，用以使液体发生碰撞，产生雾化。
离心式喷嘴是利用高压水经旋流装置产生的离心力产生液膜,被空气破碎而雾化。
旋转式喷嘴大体上分为旋转体型和旋转喷口型两大类。
旋转体型又分为转杯式和旋盘式。
转杯式雾化是将水喷入圆锥形转杯的前端,借助高速旋转的转杯将水展成薄膜,由“离心力喷雾”和“速度喷雾”的综合作用而雾化液体。
同理,旋盘式雾化是依靠高速旋转的圆盘来雾化液体。
图1 直射式与折射式喷嘴二、双相低压雾化双相低压雾化也叫介质雾化。
正常工作时，需要同时供给喷嘴一定压力的压缩空气和一定压力的水，在喷嘴的内部，压缩空气与水经过若干次的打击，产生非常小的颗粒。
根据雾化方式的不同又分为气动雾化和气泡雾化,气动雾化喷嘴应用广泛，气动雾化喷嘴依靠一定压力的气体(压缩空气或蒸汽)形成高速气流,使空气与水之间形成很高的相对速度以达到雾化的目的。
其优点是可以在较低的水压下获得良好的雾化效果,并且工作状况可以在较大的范围内调节。
雾化喷嘴的介质雾化根据雾化介质的不同，又可细分为气泡雾化和气动雾化。
（1）气泡雾化气泡雾化的雾化方式优点是耗气量少、雾化质量高、雾化效果基本不受出口直径影响。
所以说气泡雾化比较适合雾化高粘度液体燃料。
气泡雾化的原理是把压缩空气注入到液体中，且使两者在雾化喷嘴混合室内形成稳定的泡状两相流动，在离开雾化喷嘴出口极短的距离发生剧烈变化，促使其急剧膨胀直至破裂，进一步将包裹在其周围的液膜使之破碎成为更加细微的液雾颗粒。
（2）气动雾化气动雾化是可以在较低的液体压力下获得良好的雾化效果，可以大范围的进行调节，使用灵活。
雾化喷嘴类型
Feizhuo
斐卓Feizhuo - 2020年8⽉3⽇
上海斐卓喷雾系统有限公司是中国专业的雾化喷嘴及喷雾系统的⽣产⼚家！雾化喷嘴的类型有：空⽓雾化喷嘴、⾼压雾化喷嘴、单头雾化喷嘴、多头雾化喷嘴等多种类别！下⾯我们分别了解⼀下各类雾化喷嘴的特点及应⽤场合！
空⽓雾化喷嘴：
空⽓雾化喷嘴分为：压⼒式雾化喷嘴和虹吸式雾化喷嘴！同时，又有内混式和外混式的雾化形式！喷雾形式有扇形和实⼼锥形喷雾；
压⼒式雾化喷嘴是依靠液体压⼒和空⽓压⼒，液滴摩擦，产⽣良好的雾化效果！适合黏稠度⼩，对喷雾雾滴颗粒要求⾼的场合；
虹吸式雾化喷嘴是依靠空⽓负压，将液体倒吸与空⽓摩擦后产⽣雾化效果！雾化效果较压⼒雾化效果差⼀些，适合黏稠度⾼的喷雾；
空⽓雾化喷嘴的代表型号：
Feizhuo-1/4JAU-SS+SUE18A-SS;
Feizhuo-1/4J-SS+SU11B-SS
Feizhuo-1/4JCO-SS+SU18-SS
Feizhuo-1/4JN-SS+SU13-SS
⾼压雾化喷嘴，单独依靠2MPA以上的液体压⼒，将野地雾化，雾化效果堪⽐⼆流体喷雾，⾼压雾化喷嘴分为单头型雾化喷嘴和多头型雾化喷嘴，更多信息请参考斐卓喷雾系统公司雾化喷嘴选型样册！
中国脱硝喷枪公司-上海斐卓喷雾系统有限公司1。

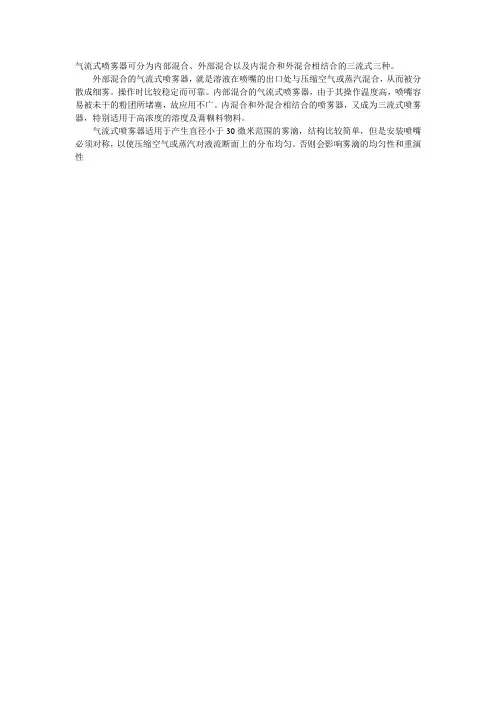

气流式喷雾器可分为内部混合、外部混合以及内混合和外混合相结合的三流式三种。
外部混合的气流式喷雾器，就是溶液在喷嘴的出口处与压缩空气或蒸汽混合，从而被分散成细雾。
操作时比较稳定而可靠。
内部混合的气流式喷雾器，由于其操作温度高，喷嘴容易被未干的粉团所堵塞，故应用不广。
内混合和外混合相结合的喷雾器，又成为三流式喷雾器，特别适用于高浓度的溶度及膏糊料物料。
气流式喷雾器适用于产生直径小于30微米范围的雾滴，结构比较简单，但是安装喷嘴必须对称，以使压缩空气或蒸汽对液流断面上的分布均匀。
否则会影响雾滴的均匀性和重演性。

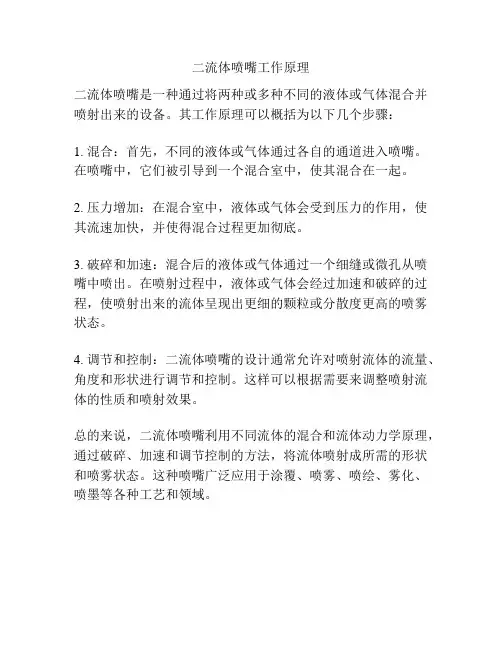

二流体喷嘴工作原理
二流体喷嘴是一种通过将两种或多种不同的液体或气体混合并喷射出来的设备。
其工作原理可以概括为以下几个步骤：
1. 混合：首先，不同的液体或气体通过各自的通道进入喷嘴。
在喷嘴中，它们被引导到一个混合室中，使其混合在一起。
2. 压力增加：在混合室中，液体或气体会受到压力的作用，使其流速加快，并使得混合过程更加彻底。
3. 破碎和加速：混合后的液体或气体通过一个细缝或微孔从喷嘴中喷出。
在喷射过程中，液体或气体会经过加速和破碎的过程，使喷射出来的流体呈现出更细的颗粒或分散度更高的喷雾状态。
4. 调节和控制：二流体喷嘴的设计通常允许对喷射流体的流量、角度和形状进行调节和控制。
这样可以根据需要来调整喷射流体的性质和喷射效果。
总的来说，二流体喷嘴利用不同流体的混合和流体动力学原理，通过破碎、加速和调节控制的方法，将流体喷射成所需的形状和喷雾状态。
这种喷嘴广泛应用于涂覆、喷雾、喷绘、雾化、喷墨等各种工艺和领域。

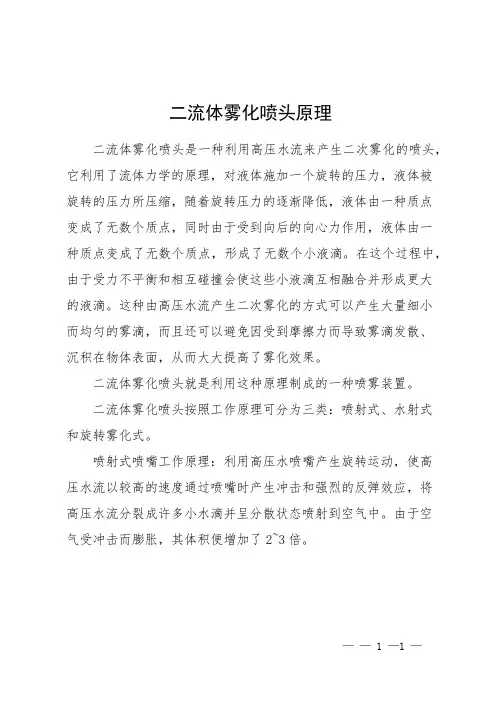

二流体雾化喷头原理
二流体雾化喷头是一种利用高压水流来产生二次雾化的喷头，它利用了流体力学的原理，对液体施加一个旋转的压力，液体被
旋转的压力所压缩，随着旋转压力的逐渐降低，液体由一种质点
变成了无数个质点，同时由于受到向后的向心力作用，液体由一
种质点变成了无数个质点，形成了无数个小液滴。
在这个过程中，由于受力不平衡和相互碰撞会使这些小液滴互相融合并形成更大
的液滴。
这种由高压水流产生二次雾化的方式可以产生大量细小
而均匀的雾滴，而且还可以避免因受到摩擦力而导致雾滴发散、
沉积在物体表面，从而大大提高了雾化效果。
二流体雾化喷头就是利用这种原理制成的一种喷雾装置。
二流体雾化喷头按照工作原理可分为三类：喷射式、水射式
和旋转雾化式。
喷射式喷嘴工作原理：利用高压水喷嘴产生旋转运动，使高
压水流以较高的速度通过喷嘴时产生冲击和强烈的反弹效应，将
高压水流分裂成许多小水滴并呈分散状态喷射到空气中。
由于空
气受冲击而膨胀，其体积便增加了2~3倍。
—— 1 —1 —。
双流体雾化喷嘴工作原理
1.基本构造
2.气体和液体的混合
当高压气体进入气体喷嘴时，由于气流在进口处的加速作用，周围的
气体会被带入气体喷嘴内。
同时，液体被液体喷嘴靠近的气流引导进入气
体喷嘴。
3.双流体的撞击和剪切
在气体和液体进入气体喷嘴后，由于速度和方向的差异，气体和液体
会发生撞击和剪切。
这种动力作用会将液体剪切成细小的液滴，并将其包
围在高速气体的流动中。
4.雾化效果
当细小的液滴被高速气流包围时，它们的表面积会大大增加，从而使
液体更容易蒸发或更易于在周围的环境中扩散。
这样，液体就会以微小的
液滴或颗粒的形式喷出，形成雾化效果。
总体而言，双流体雾化喷嘴的工作原理是通过将高压气体和液体混合，并利用气流的撞击和剪切作用将液体分散成细小的液滴，从而实现喷雾的
目的。
这种喷嘴具有喷射范围广、液滴细小、均匀度高等优点，适用于多
种喷雾应用领域。
外混式雾化喷嘴的作用以外混式雾化喷嘴是一种常用于工业生产中的喷雾设备，它的作用是将液体转化为细小的雾状颗粒，广泛应用于农药喷洒、空气湿化、汽车喷漆等领域。
本文将详细介绍外混式雾化喷嘴的工作原理、特点以及应用场景。
外混式雾化喷嘴是一种将液体通过高速气流雾化的装置。
它由喷嘴本体、进液口和气流口组成。
在工作时，液体从进液口流入喷嘴本体，同时高速气流从气流口进入。
当液体与气流混合时，液体受到气流的剪切和冲击作用，被分散成细小的颗粒，并形成雾状喷射物。
外混式雾化喷嘴相比其他喷雾装置具有以下特点：1. 雾化效果好：外混式雾化喷嘴能够将液体均匀地分散成微小颗粒，雾化效果更加细腻，雾状喷射物更加均匀。
这对于需要进行匀质喷射的工艺来说尤为重要。
2. 粒径可调：外混式雾化喷嘴可以通过调节气流压力、液体流量以及喷嘴孔径来控制雾化颗粒的粒径。
这使得喷雾效果可以根据实际需求进行调整，提高了喷雾的灵活性和适用性。
3. 节约液体：外混式雾化喷嘴在喷雾过程中，能够最大限度地利用液体，并且喷射角度可调。
这使得喷雾范围可以根据需要进行调整，避免了液体的浪费和过度喷洒的问题。
4. 适用范围广：外混式雾化喷嘴适用于各种液体，包括水基液体、油溶性液体和悬浮液等。
无论是农药喷洒、空气湿化还是汽车喷漆，都能够满足不同需求。
外混式雾化喷嘴在农业领域中具有广泛的应用。
它可以用于农药喷洒，通过将农药雾化成微小颗粒，使得农药更加均匀地附着在作物表面，提高喷洒效果。
同时，外混式雾化喷嘴还可以用于农作物的灌溉和防霜保温，通过将水雾化成微小颗粒，实现作物的湿润和保护。
外混式雾化喷嘴还在工业生产中得到广泛应用。
例如，在汽车制造过程中，外混式雾化喷嘴可以用于喷漆，通过将油漆雾化成细小的颗粒，实现车身漆面的均匀喷涂。
在石油化工行业中，外混式雾化喷嘴可以用于喷洒腐蚀剂和防腐剂，提高设备的耐腐蚀性。
外混式雾化喷嘴是一种在工业生产中广泛应用的喷雾设备。
它通过将液体雾化成细小颗粒，使得液体能够更加均匀地附着在目标表面上，提高喷洒效果。
双流体喷嘴的参数主要包括以下几个方面：
喷嘴直径：喷嘴直径的大小直接影响到液体的流量和喷涂效果，直径越大，流量越大，喷涂效果也越好。
根据不同的需求，双流体喷嘴的喷嘴直径可以在一定范围内进行选择。
流量：双流体喷嘴的流量是液体在单位时间内通过喷嘴的量，也是影响喷涂效果的重要因素之一。
流量的控制可以通过调节气体的压力和气体的流量来实现。
压力：双流体喷嘴的工作压力主要取决于喷涂材料的特性和所需的流量，以及气体扩散室和液体出口的距离，其中气体的压力通常比液体压力大。
气体扩散室和液体出口的距离：气体扩散室和液体出口的距离会影响到气体的混合效果和液体的雾化效果，需要根据实际情况进行调节。
喷涂角度和距离：喷涂角度和距离也会影响喷涂效果，一般在一定范围内进行调整。
这些参数对于控制双流体喷嘴的喷射效果至关重要，也影响着双流体喷嘴的工作效率和能耗。
因此，在实际应用中，需要根据具体情况进行参数调整，以达到最佳的喷涂效果。
二流体喷嘴工作原理
喷嘴原理是指通过压缩气体或液体流经喷嘴的缩流区域，使流体速度增加，压力降低，从而产生喷射作用。
对于二流体喷嘴，其工作原理基本与单相流体喷嘴相同，都是通过缩流来增加流体的速度和降低压力。
二流体喷嘴通常用于混合两种或更多种不同的流体，然后将混合后的流体喷射出去。
它主要由进口管道、喷嘴本体和出口管道组成。
两种不同的流体通过各自的进口管道进入喷嘴，然后在喷嘴内部混合，并经由出口管道喷出。
流体进入喷嘴后，会经历压缩和加速的过程。
进口管道中的流体经过喷嘴缩流区域，流道的逐渐收窄会使流体速度增加，而相应地压力降低。
这是由于贯穿缩流区域的截面积减小，从而使流体粒子之间的碰撞频率增加，速度也随之增加。
当两种不同的流体混合进入缩流区域时，由于其速度和压力的差异，会产生剪切力和挤压力，促使两种流体更好地混合。
随着混合程度的增加，流体颗粒的速度和压力逐渐趋于平衡。
最终，混合后的流体从喷嘴的出口管道中喷出，并形成一个喷射流。
二流体喷嘴的工作原理比较简单，但其在工业生产中具有广泛的应用。
例如，它可以用于混合燃料和氧气的喷射供应，用于切割、焊接和喷涂等工艺；也可以用于化工生产中的混合反应，喷洒农药等。
总之，二流体喷嘴通过优化流体的速度和压力分
布，实现了高效的喷射和混合效果，为工业生产提供了重要的技术支持。
双流体雾化喷嘴工作原理
双流体雾化喷嘴是一种常用于喷雾、降尘、冷却等领域的喷射装置，其工作原理如下：
1. 制造雾化流体：双流体雾化喷嘴通常由一个气体流道和一个液体流道组成。
气体通常通过一个压缩机或压缩气体源提供，而液体则通过一个泵进行供给。
液体在进入喷嘴前，通常会被加压以确保喷射所需的速度和压力。
2. 混合与雾化：在喷嘴内部，液体和气体两个流体会混合在一起，并且由于流体的速度和压力的改变而产生喷射和雾化效果。
液体会在气体的冲击下上升，并充分碰撞和混合，形成细小的液体颗粒。
3. 雾化效果：经过喷嘴的液体颗粒会因为气体的速度和压力的变化而加速，并在一定距离后分散成细小的颗粒。
这些细小的颗粒就构成了雾化液体。
双流体雾化喷嘴的特点是能够产生细小的雾化颗粒，并且通过调节气体和液体的流速、压力和比例，可以控制雾化颗粒的大小和分布。
这使得双流体雾化喷嘴在多种应用中都有广泛的应用，例如农业喷雾、燃料喷雾、化工喷雾等。
气流喷雾流体内混合喷嘴和二流体外混合喷嘴的主要区别
内混合和外混合的雾化原理是相同的。
它们的主要区别有两点：
1）内混合喷嘴，要求在气、液接触的平面处，气体必须保持足够大的速度，以形成负压，将液体吸入，否则液体要加压输入。
因此，对内混合喷雾的气-液接触面的压力分布有要求。
外混合喷嘴，二流体各行其道，互不干扰，没有压力分布要求。
2）和外混合比，内混合能够较好地利用气体能量来雾化液体。
因为气体离开外混合喷嘴端面时总要散掉一部分，此部分不能用来雾化液体。
从能量利用的角度来看，采用内混合为宜。
即使是内混合喷嘴，也只是利用气体总能量的0.5%。
另外，实验证明，认为内混合喷嘴易堵塞的看法是不恰当的。
