第4章机床夹具设计原理1.何谓机床夹具？试举例说明机床夹具的作用及其分类？答：所谓机床夹具，就是将工件进行定位、加紧，将刀具进行导向或对刀，以保证工件和刀具间的相对位置关系的附加装置。
机床夹具的功用：①稳定保证工件的加工精度；②减少辅助工时，提高劳动生产率；③扩大机床的使用范围，实现一机多能。
夹具的分类：1）通用夹具； 2）专用夹具； 3）成组夹具； 4）组合夹具；5）随行夹具。
2.工件在机床上的安装方法有哪些？其原理是什么？答：工件在机床上的安装方法分为划线安装和夹具安装。
划线安装是按图纸要求，在加工表面是上划出加工表面的尺寸及位置线，然后利用划针盘等工具在机床上对工件找正然后夹紧；夹具安装是靠夹具来保证工件在机床上所需的位置，并使其夹紧。
3.夹具由哪些元件和装置组成？各元件有什么作用？答：1）定位元件及定位装置：用来确定工件在夹具上位置的元件或装置；2）夹紧元件及夹紧装置：用来夹紧工件，使其位置固定下来的元件或装置；3）对刀元件：用来确定刀具与工件相互位置的元件；4）动力装置：为减轻工人体力劳动，提高劳动生产率，所采用的各种机动夹紧的动力源；5）夹具体：将夹具的各种元件、装置等连接起来的基础件；6）其他元件及其他装置。
4.机床夹具有哪几种？机床附件是夹具吗？答：机床夹具有通用夹具、专用夹具、成组夹具、组合夹具和随行夹具。
5.何谓定位和夹紧？为什么说夹紧不等于定位？答：工件在夹具中占有正确的位置称为定位，固定工件的位置称为夹紧。
工件在夹具中，没有安放在正确的位置，即没有定位，但夹紧机构仍能将其夹紧，而使其位置固定下来，此时工件没有定位但却被夹紧，所以说夹紧不等于定位。
6.什么叫做六点定位原理？答：采用六个按一定规则布置的约束点，限制工件的六个自由度，即可实现完全定位，这称为六点定位原理。
7.工件装夹在夹具中，凡是有六个定位支承点，即为完全定位，凡是超过六个定位支承点就是过定位，不超过六个定位支承点就不会出现过定位，这种说法对吗，为什么？答：不对；过定位是指定位元件过多，而使工件的一个自由度同时被两个以上的定位元件限制。
2．定位的实质就是使同一批工件在夹具中占有正确的加工位置讨论题：定位与夹紧的关系是什么？基准的概念基准：零件上用以确定其它点、线、面位置所依据的要素(点、线、面)。
3．定位基准：是定位设计的一个关键问题是制订工艺规程的依据4．自由度：任何一个自由刚体，在空间均有六个自由度，即沿空间坐标轴X、Y、Z三个方向的移动和绕此三坐标轴的转动。
由刚体运动学可知，一个自由刚体，在空间有且仅有六个自由度。
工件在空间的位置是任意的，即它既能沿Ox、Oy、Oz三个坐标轴移动，称为移动自由度，分别表为；又能绕Ox、Oy、Oz三个坐标轴转动，称为转动自由度，分别表示为。
图 2.2 工件自由工件定位的实质就是限制工件的自由度5．六点定则工件定位时，用合理分布的六个支承点与工件的定位基准相接触来限制工件的六个自由度，使工件的位置完全确定，称为“六点定则”在与机床工作台面平行的平面上“合理”布置三个支承钉与工件底面接触，限制了三个自由度，在与机床进给方向平行的平面上“合理”布置两个支承钉与工件侧面接触，限制了两个自由度，综合结果：限制了五个自由度。
[例2.2]如图2.4所示在工件上铣槽，保证槽在三个方向上的位置要求，试确定定位方案。
①分析满足加工要求必须限制的自由度，也简称理限。
保证槽的上下位置要求：必须限制保证槽的左右位置要求：必须限制保证槽的前后位置要求：必须限制综合结果：必须限制六个自由度。
②用定位元件来限制理论上应该限制的自由度。
用长V形块与工件外圆面接触限制；用定位支承钉与工件端面接触限制；用定位销与工件槽面接触限制；综合结果：限制了。
注意问题：1) 定位元件限制自由度的作用表示它与工件定位面接触，一旦脱离接触就失去限制自由度的作用。
六点定则1．六点定则是工件定位的基本法则，用于实际生产时，起支承作用的是一定形状的几何体，这些用来限制工件自由度的几何体就是定位元件。
2．平面几何体的定位3．圆柱几何体的定位件以外圆定位，最常见的定位元件有V形架、半圆弧定位等装置。

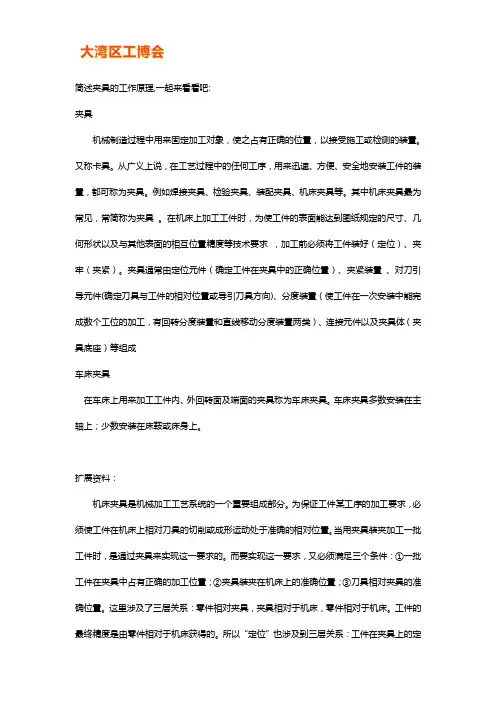

简述夹具的工作原理,一起来看看吧:夹具机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。
又称卡具。
从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。
例如焊接夹具、检验夹具、装配夹具、机床夹具等。
其中机床夹具最为常见，常简称为夹具。
在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）。
夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成车床夹具在车床上用来加工工件内、外回转面及端面的夹具称为车床夹具。
车床夹具多数安装在主轴上；少数安装在床鞍或床身上。
扩展资料：机床夹具是机械加工工艺系统的一个重要组成部分。
为保证工件某工序的加工要求，必须使工件在机床上相对刀具的切削或成形运动处于准确的相对位置。
当用夹具装夹加工一批工件时，是通过夹具来实现这一要求的。
而要实现这一要求，又必须满足三个条件：①一批工件在夹具中占有正确的加工位置；②夹具装夹在机床上的准确位置；③刀具相对夹具的准确位置。
这里涉及了三层关系：零件相对夹具，夹具相对于机床，零件相对于机床。
工件的最终精度是由零件相对于机床获得的。
所以“定位”也涉及到三层关系：工件在夹具上的定位，夹具相对于机床的定位，而工件相对于机床的定位是间接通过夹具来保证的。
工件定位以后必须通过一定的装置产生夹紧力把工件固定，使工件保持在准确定位的位置上，否则，在加工过程中因受切削力，惯性力等力的作用而发生位置变化或引起振动，破坏了原来的准确定位，无法保证加工要求。
这种产生夹紧力的装置便是夹紧装置。
壹夹具一、机床夹具概述1.机床夹具的概念机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。
