混凝土氯离子含量计算书

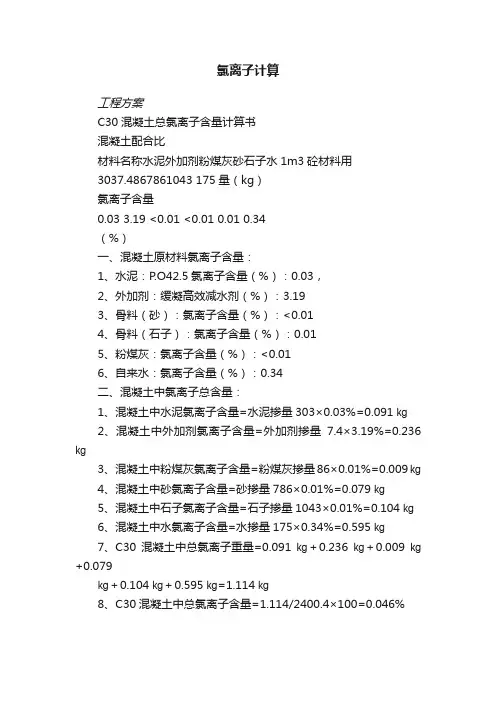

氯离子计算
工程方案
C30混凝土总氯离子含量计算书
混凝土配合比
材料名称水泥外加剂粉煤灰砂石子水1m3砼材料用
3037.4867861043 175量（kg）
氯离子含量
0.03 3.19 <0.01 <0.01 0.01 0.34
（%）
一、混凝土原材料氯离子含量：
1、水泥：P.O42.5氯离子含量（%）：0.03，
2、外加剂：缓凝高效减水剂（%）：3.19
3、骨料（砂）：氯离子含量（%）：<0.01
4、骨料（石子）：氯离子含量（%）：0.01
5、粉煤灰：氯离子含量（%）：<0.01
6、自来水：氯离子含量（%）：0.34
二、混凝土中氯离子总含量：
1、混凝土中水泥氯离子含量=水泥掺量303×0.03%=0.091㎏
2、混凝土中外加剂氯离子含量=外加剂掺量7.4×3.19%=0.236㎏
3、混凝土中粉煤灰氯离子含量=粉煤灰掺量86×0.01%=0.009㎏
4、混凝土中砂氯离子含量=砂掺量786×0.01%=0.079㎏
5、混凝土中石子氯离子含量=石子掺量1043×0.01%=0.104㎏
6、混凝土中水氯离子含量=水掺量175×0.34%=0.595㎏
7、C30混凝土中总氯离子重量=0.091㎏＋0.236㎏＋0.009㎏+0.079
㎏＋0.104㎏＋0.595㎏=1.114㎏
8、C30混凝土中总氯离子含量=1.114/2400.4×100=0.046%。

混凝土碱.氯离子含量计算2.计算公式:於碱含量二水泥带碱含量X重量+掺合料带入有效碱含量X重量+外加剂带入碱含量X重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

於氯离子含量=（水泥中氯含量X重量•水中氯含量+掺合料中氯含量X重量+外加剂中入氯含量X重量）m水泥用量（指全部胶凝材料总用量）3.结论:於碱含量:0・07 kg/ m3 腔氯含量:0.002%根据三昆凝土碱含量限值标准工（CECS53——93 ）规定，该批混凝土碱含量符合要求;根据混凝土M 昆凝土结构设计规范工（GB50010——2002 \ s 预拌混凝土 > （GB/T14902——2003 ）规定，该批混凝土氯离子含量符合要求。

混凝土碱.氯离子含量计算1.强度等级:C202.计算公式:腔碱含量二水泥带碱含量x 重量+掺合料带入有效碱含量x 重量+外加剂带 入碱含量X 重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

碗氯离子含量=（水泥中氯含量X 重量•水中氯含量+掺合料中氯含量X 重 量+外加剂中入氯含量X 重量）一水泥用量（指全部胶凝材料总用量）备注总碱量含量为3kg/m3o 录离子含量为1%3.结论:於碱含量:0.003 kg/ m3腔氯含量:0.0000046%根据三昆凝土碱含量限值标准工(CECS53——93 )规定，该批混凝土碱含量符合要求；根据混凝土M昆凝土结构设计规范n ( GB50010——2002 )、s预拌混凝土> (GB/T14902—2003 )规定，该批混凝土氯离子含量符合要求。

混凝土碱.氯离子含量计算2.计算公式:於碱含量二水泥带碱含量x重量+掺合料带入有效碱含量x重量+外加剂带入碱含量X重量氯离子含量系指其占水泥(含替代水泥量的矿物掺合料)用量的百分率。

碗氯离子含量=(水泥中氯含量X重量•水中氯含量+掺合料中氯含量X重量+外加剂中入氯含量X重量)一水泥用量(指全部胶凝材料总用量)3.结论:於碱含量:0.003 kg/ m3腔氯含量:0.0000048%根据s混凝土碱含量限值标准工(CECS53——93 )规定，该批混凝土碱含量符合要求；根据混凝土s混凝土结构设计规范n ( GB50010—2002 )、s预拌混凝土> (GB/T14902—2003 )规定，该批混凝土氯离子含量符合要求。

C30混凝土总氯离子含量计算书
混凝土配合比
材料名称水泥外加剂粉煤灰砂石子水1m3砼材料用
3037.4867861043 175量（kg）
氯离子含量
0.03 3.19 <0.01 <0.01 0.01 0.34
（%）
一、混凝土原材料氯离子含量：
1、水泥：P.O42.5氯离子含量（%）：0.03，
2、外加剂：缓凝高效减水剂（%）：3.19
3、骨料（砂）：氯离子含量（%）：<0.01
4、骨料（石子）：氯离子含量（%）：0.01
5、粉煤灰：氯离子含量（%）：<0.01
6、自来水：氯离子含量（%）：0.34
二、混凝土中氯离子总含量：
1、混凝土中水泥氯离子含量=水泥掺量303×0.03%=0.091㎏
2、混凝土中外加剂氯离子含量=外加剂掺量7.4×3.19%=0.236㎏
3、混凝土中粉煤灰氯离子含量=粉煤灰掺量86×0.01%=0.009㎏
4、混凝土中砂氯离子含量=砂掺量786×0.01%=0.079㎏
5、混凝土中石子氯离子含量=石子掺量1043×0.01%=0.104㎏
6、混凝土中水氯离子含量=水掺量175×0.34%=0.595㎏
7、C30混凝土中总氯离子重量=0.091㎏＋0.236㎏＋0.009㎏+0.079
㎏＋0.104㎏＋0.595㎏=1.114㎏
8、C30混凝土中总氯离子含量=1.114/2400.4×100=0.046%。

需方：天齐置业集团股份分公司合同编号：/
工程名称：西客站生态住区B-1地块二期1号楼配合比编号：2014-HP-112浇筑部位：/ 强度等级：C30
批准：审核：计算：
需方：天齐置业集团股份分公司合同编号：/
工程名称：西客站生态住区B-1地块二期1号楼配合比编号：2014-HP-127浇筑部位：/ 强度等级：C35
批准：审核：计算：
单方混凝土氯离子含量与含碱量计算书需方：天齐置业集团股份分公司合同编号：/
工程名称：西客站生态住区B-1地块二期4号楼配合比编号：2014-HP-92浇筑部位：/ 强度等级：C30
批准：审核：计算：
单方混凝土氯离子含量与含碱量计算书需方：天齐置业集团股份分公司合同编号：/
工程名称：西客站生态住区B-1地块二期4号楼配合比编号：2014-HP-90浇筑部位：/ 强度等级：C30P6
批准：审核：计算：
需方：天齐置业集团股份分公司合同编号：/
工程名称：西客站生态住区B-1地块二期4号楼配合比编号：2014-HP-128浇筑部位：/ 强度等级：C25
批准：审核：计算：
需方：天齐置业集团股份分公司合同编号：/
工程名称：西客站生态住区B-1地块二期4号楼配合比编号：2015-HP-06浇筑部位：/ 强度等级：C25
批准：审核：计算：。

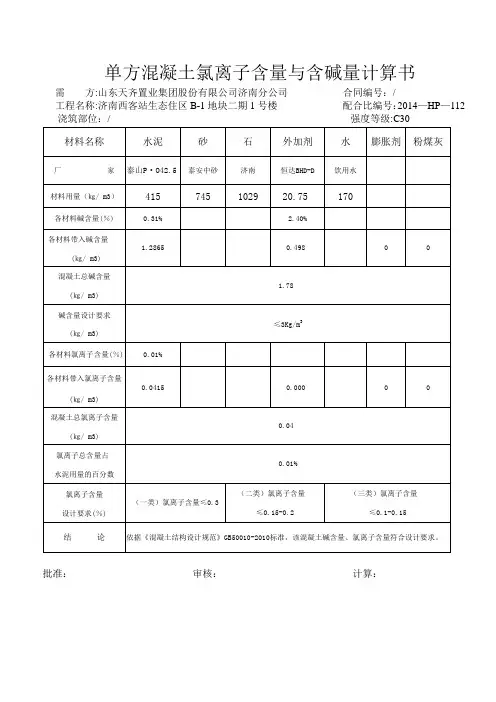

需方:山东天齐置业集团股份有限公司济南分公司合同编号：/
工程名称:济南西客站生态住区B-1地块二期1号楼配合比编号：2014—HP—112浇筑部位：/ 强度等级:C30
批准：审核：计算：
需方：山东天齐置业集团股份有限公司济南分公司合同编号：/
工程名称:济南西客站生态住区B-1地块二期1号楼配合比编号：2014—HP—127浇筑部位：/ 强度等级：C35
批准：审核：计算：
单方混凝土氯离子含量与含碱量计算书需方:山东天齐置业集团股份有限公司济南分公司合同编号：/
工程名称:济南西客站生态住区B-1地块二期4号楼配合比编号：2014-HP-92浇筑部位:/ 强度等级：C30
批准：审核：计算：
单方混凝土氯离子含量与含碱量计算书需方:山东天齐置业集团股份有限公司济南分公司合同编号：/
工程名称:济南西客站生态住区B—1地块二期4号楼配合比编号:2014—HP—90浇筑部位：/ 强度等级:C30P6
批准: 审核: 计算：
需方：山东天齐置业集团股份有限公司济南分公司合同编号：/
工程名称：济南西客站生态住区B—1地块二期4号楼配合比编号：2014-HP—128
浇筑部位：/ 强度等级:C25
批准：审核: 计算：
需方：山东天齐置业集团股份有限公司济南分公司合同编号:/
工程名称：济南西客站生态住区B-1地块二期4号楼配合比编号：2015—HP-06浇筑部位:/ 强度等级：C25
批准: 审核: 计算:。

混凝土氯离子含量计算公式混凝土中的氯离子含量计算公式如下：C = (V × Cw × 35.5) / (M × 1000)其中，C表示混凝土中的氯离子含量（单位：kg/m³），V表示混凝土中的氯化物离子体积百分比（单位：%），Cw表示氯化物离子的摩尔浓度（单位：mol/m³），35.5是氯离子的摩尔质量，M表示混凝土的摩尔质量（单位：g/mol）。

在计算混凝土中的氯离子含量时，我们需要先确定混凝土中氯化物离子的体积百分比V。

这可以通过采集混凝土样品后进行化学分析来获得。

化学分析结果将告诉我们混凝土中氯化物离子的质量百分比，我们可以通过将其除以氯离子的摩尔质量35.5来得到氯化物离子的体积百分比。

接下来，我们需要确定氯化物离子的摩尔浓度Cw。

这可以通过采集混凝土样品后进行离子测定来获得。

离子测定结果将告诉我们氯化物离子的摩尔浓度，即单位体积内的氯化物离子的摩尔数。

我们需要知道混凝土的摩尔质量M。

混凝土的摩尔质量可以通过混凝土的成分及其摩尔质量来计算得到。

混凝土的成分包括水泥、骨料、水等，每个成分的摩尔质量可以在化学数据手册中找到。

将每个成分的摩尔质量乘以其在混凝土中的摩尔比例，然后将所有成分的摩尔质量加起来，即可得到混凝土的摩尔质量。

根据上述公式，我们可以计算出混凝土中的氯离子含量。

这个计算结果将有助于我们评估混凝土的耐久性，以及采取相应的措施来防止钢筋锈蚀。

在实际应用中，为了提高计算的准确性，我们还需要考虑一些修正因素，如混凝土的含水率、温度、湿度等。

这些因素会对氯离子的扩散和混凝土中的化学反应产生影响，因此需要在计算中进行修正。

混凝土中的氯离子含量计算公式是评估混凝土耐久性的重要工具。

通过计算混凝土中的氯离子含量，我们可以了解混凝土的耐久性，并采取相应的措施来保护混凝土结构。

混凝土工程中的相关专家和工程师可以根据这个公式来进行混凝土结构的设计和维护，以确保混凝土的长期使用性能。

C25隧道初期支护喷射混凝土配合比氯离子计算书一、配合比：水泥：砂：碎石：水：外加剂473 ：725 ：851 ：224 ：19.01、水泥为宁夏青铜峡P.0420.5；2、砂采用柳林金星砂场生产的山砂；3、碎石采用山西柳林晋垣石料厂的碎石；4、外加剂采用山西凯迪化工有限公司生产的KD-5液体速凝剂；5、拌和水采用送榆林疾病预防控制中心已检验合格的段家湾河水。

二、计算：1、水泥：Lshuini=0.01%×473=0.0473(kg/m3)2、砂： Lsha=0.01%×17/40×725=0.0308125(kg/m3)3、碎石： Lshi=0.01%×851=0.0.0851(kg/m3)4、施工用水：Lshui=65.94/1000000×17/40×224=0.006277488(kg/m3)5、总氯离子含量计算书：L=Lshuini + Lsha+ Lshi+ Lshui=0.0473+0.0308125+0.0851+0.006277488=0.169489988(kg/m3)三、根据铁路混凝土工程施工技术指南TZ210-2005中P30页第八条规定：钢筋混凝土结构的混凝土的氯离子含量不应超过胶凝材料总量的0.10%；本选定的配合比胶凝材料的总量为473kg，氯离子总量不超过0.473(kg/m3)，实际计算为0.169489988 (kg/m3)，为合格。

附件：1、水泥出厂报告；2、外加剂试验报告；3、砂试验报告；4、碎石试验报告；5、施工用水试验报告；6、碳素纤维试验报告；7、混凝土配合比选定报告。

混凝土氯离子含量计算书根据相关规范、标准要求，结合我场所用原材料情况，对我场C40混凝土每方中氯离子计算如下（混凝土配合比报告编号为2007-013）：1、混凝土中水泥用量270Kg/m3，矿粉用量80Kg/m3，外加剂用量4.1Kg/m3，水用量139Kg/m3，细骨料767Kg/m3，粗骨料1103Kg/m3,粉煤灰用量60Kg/m32、混凝土中水泥氯离子含量：水泥氯离子含量为0.003Kg/m3，则氯离子含量为0.003%*270=0.0081Kg/m3。

3、混凝土中粗骨料氯离子含量：粗骨料为0.002Kg/m3,则氯离子含量为0.002%*1103=0.02206 Kg/m3。

4、混凝土中细骨料氯离子含量：细骨料为0.004Kg/m3,则氯离子含量为0.004%*767=0.03068 Kg/m3。

5、混凝土中矿粉氯离子含量：矿粉氯离子含量为0.015%，则氯离子含量为0.015%*80=0.012 Kg/m3。

6、混凝土中外加剂氯离子含量：外加剂氯离子含量为0.03%，则氯离子含量为0.03%*4.1=0.00123 Kg/m3。

7、混凝土中水氯离子含量:0.000145*139=0.020155 Kg/m3。

8、混凝土中粉煤灰氯离子含量：则氯离子含量为0.001%*60=0.0006 Kg/m3。

9、混凝土中总氯离子含量为：水泥+矿粉+粗骨料+细骨料+外加剂+水+粉煤灰=0081+0.012+0.02206+0.03068+0.00123+0.020155+0.0006=0.094825Kg/m3＜0.06%*410=0.246Kg/m3标准要求。

9、《客运专线高性能混凝土暂行技术条件》计算：复核：试验室2006.4.16混凝土氯离子含量计算书根据相关规范、标准要求，结合我场所用原材料情况，对我场C50混凝土每方中氯离子计算如下（混凝土配合比报告编号为2005-京津砼配-07）：1、混凝土中水泥用量315Kg/m3，矿粉用量45Kg/m3，粉煤灰用量90Kg/m3，外加剂用量5.3Kg/m3，水用量142Kg/m3，细骨料690Kg/m3，粗骨料1170Kg/m3；2、混凝土中水泥氯离子含量：水泥氯离子含量为0.003Kg/m3，则氯离子含量为0.003%*315=0.00945Kg/m3。

混凝土氯离子含量计算书
一、
混凝土配合比及原材料碱含量：
C35配合比编号20110716混凝土强度等级：
工程名称及部位：
长沙县星沙镇万家丽北路（北延线）捞刀河大桥工程备注：混凝土中氯离子总含量包括水泥、矿物掺合料、粗骨料、细集料、水、外加剂等所含氯离子含量之和，不应超过胶凝材料总量的0.10%二、混凝土含碱量计算：
混凝土碱含量=水泥带入碱量（等当量Na2O百分含量×单方水泥用量） +外加剂带入碱量+掺合料中有效碱含量。

256×###＋175.0×0.10＋＋×0.0
=
（256+62）×100
=
三、结论：
根据《混凝土结构设计规范）》（GB50010-2002）第3.4.2
款之规定，对于二类工程, “使用B类低碱活性”集料配制砼，砼氯离子含量不得超过0.06该砼的氯离子含量为%符合规定要求。

审核
报告日期计算2011年7月16日。

一、混凝土原材料氯离子含量： 1、水泥：四川省绵竹盘龙化建有限责任公司P.O42.5R，水泥厂提供氯离子含量（%）：0.013. 2、外加剂：江苏博特JM-PCA外加剂中氯离子含量（%）：0.03. 3、骨料（砂）：滴定法检测砂中氯离子含量（%）：0.02 4、骨料（石）滴定法检测石中氯离子含量（%）0.01 5、粉煤灰：无要求。

6、水；饮用自来水，可忽略。

二、混凝土中氯离子总含量1、混凝土中水泥氯离子含量=水泥掺量170×0.013%=0.0221kg 2、混凝土中外加剂氯离子含量=外加剂掺量3×0.03%=0.0009kg 3、混凝土中砂氯离子含量=砂掺量852×0.02%=0.1704kg 4、混凝土中石氯离子含量=石掺量1075×0.01%=0.1075kg 5、C10混凝土总氯离子重量= 0.0221kg +0.0009kg +0.1704kg +0.1075kg=0.3009kg 6、C10混凝土中总氯离子含量=0.3009kg/2400×100=0.0125375%C10混凝土总碱含量计算式一、混凝土使用的原材料碱含量： 1、水泥：四川省绵竹盘龙化建有限责任公司P.O42.5R，水泥厂提供碱含量0.35%. 2、外加剂：江苏博特JM-PCA 外加剂中碱含量1.26% 3、骨料（砂、石）:检测为非碱活性骨料。

4、粉煤灰：眉山双兴粉煤灰中碱含量1% 二、混凝土中碱总含量 1、混凝土中水泥碱含量=水泥掺量170×0.35%=0.595kg 2、混凝土中外加剂碱含量=外加剂掺量3×1.26%=0.0378kg 3、混凝土中粉煤灰的碱含量=粉煤灰掺量130×1%=1.3kg 5、C10混凝土碱总重量= 0.595+0.0378+1.3=1.9328kg一、混凝土原材料氯离子含量：1、水泥：四川省绵竹盘龙化建有限责任公司P.O42.5R，水泥厂提供氯离子含量（%）：0.013.2、外加剂：江苏博特JM-PCA外加剂中氯离子含量（%）：0.03.3、骨料（砂）：滴定法检测砂中氯离子含量（%）：0.024、骨料（石）滴定法检测石中氯离子含量（%）0.015、粉煤灰：无要求。
