接近开关原理与选型

接近开关的原理种类及应用原理简介接近开关是一种能够检测物体接近情况并产生输出信号的设备。

它基于感应原理工作，通过感应物体的磁性、电容性、电感性或光电性来检测物体的接近程度。

接近开关在自动控制领域有着广泛的应用，可以用于检测物体的位置、距离、速度等信息。

原理分类根据感应原理的不同，接近开关可分为以下几种类型：1.磁性接近开关：利用磁场感应原理工作，当物体靠近或远离磁性接近开关时，通过磁场的强弱变化来感应物体的位置。

磁性接近开关适合用于接近金属物体的检测，常见应用场景包括工厂自动化生产线、电梯门控制等。

2.电容接近开关：利用物体周围的电场变化来检测物体的位置。

电容接近开关适合用于非金属物体的检测，常用于液位检测、机器人导航等领域。

3.电感接近开关：利用变化的电感量来检测物体的位置。

电感接近开关适用于检测金属物体，常见应用场景包括发动机转速的检测、金属材料质检等。

4.光电接近开关：利用光线的散射或遮挡来感应物体的接近情况。

光电接近开关适合用于检测透明物体或需要高精度检测的场合，如自动售货机、打印机碳带状态检测等。

应用领域1.自动化生产线：接近开关广泛应用于自动化生产线中，用于检测物体的位置、距离等信息，并根据检测结果进行相应的控制。

例如，利用接近开关可以检测到工件是否到位，从而触发下一步操作。

2.机器人导航：接近开关可以用于机器人的导航和定位，通过检测周围环境中的物体位置，机器人可以根据接近开关的信号来做出相应的移动或避障动作，实现灵活、高效的自主导航功能。

3.安防监控：接近开关被广泛运用于安防监控领域，如入侵报警系统和门禁系统。

当有人或物体靠近监控区域时，接近开关可以感应到并触发报警或打开门禁。

4.能源管理：接近开关可以用于能源管理领域，如自动照明和空调系统。

当有人靠近或离开区域时，接近开关可以感应到并相应地控制照明或空调开关，实现节能的目的。

5.汽车工业：接近开关在汽车工业中有着重要的应用。

例如，利用接近开关可以检测汽车车门是否关闭，从而触发车内灯的开关；还可以检测车辆的速度和位置信息，用于车辆导航和行车安全控制。

欧姆龙接近开关选型样本欧姆龙是全球领先的工业自动化解决方案供应商，他们提供了广泛的开关产品，适用于各种应用场景。

在选型欧姆龙接近开关样本时，需要考虑一些关键因素，如适用环境、工作原理、工作距离、材料和形状选择等。

以下是针对这些关键因素的一些详细信息。

适用环境：在选择欧姆龙接近开关时，首先需要考虑的是应用环境，例如温度、湿度和粉尘等。

欧姆龙提供了适用于各种环境的接近开关产品，例如具有防水、防尘和耐高温特性的型号。

工作原理：欧姆龙接近开关有多种工作原理可供选择，如感应、光电和超声波等。

感应开关通过感应靠近物体的电磁场来进行探测，适用于金属物体；光电开关则使用光束进行探测，适用于非金属物体。

超声波开关则使用超声波波束进行探测，适用于各种物体。

根据具体应用要求进行选择。

工作距离：工作距离是指开关与探测物体之间的最大距离。

根据应用要求选择适合的开关，欧姆龙提供了多种工作距离的开关产品，从几毫米到几米不等。

材料选择：欧姆龙接近开关可适用于不同的材料，如金属、非金属和液体等。

对于金属物体的探测，可以选择磁性开关；对于非金属物体的探测，可以选择光电或超声波开关。

根据被探测物体的材质进行选择。

形状选择：欧姆龙提供了多种形状和安装方式的接近开关，如圆柱形、方形、面贴式和弯曲形等。

选择合适的形状和安装方式可以更好地适应不同的应用场景。

以上是关于选择欧姆龙接近开关样本的一些关键因素和注意事项。

在选型时，需要根据具体的应用要求进行选择，并结合以上因素进行综合考虑。

欧姆龙提供了详细的产品手册和样本，通过仔细研究这些资料，可以更好地选择适合的产品。

接近开关工作原理接近开关工作原理是一种常用的传感器，用于检测物体的接近或者离开状态。

它可以在工业自动化、机器人技术、安防系统等领域得到广泛应用。

接近开关的工作原理基于感应原理，主要有磁性感应、电容感应和光电感应等几种类型。

1. 磁性感应接近开关：磁性感应接近开关利用物体对磁场的影响来检测物体的接近状态。

它由磁头和开关电路组成。

当被测物体接近磁头时，磁头感受到物体的磁场变化，从而改变开关电路的状态。

通常，磁性感应接近开关可用于检测金属物体的接近状态，如铁、钢等。

2. 电容感应接近开关：电容感应接近开关利用物体对电场的影响来检测物体的接近状态。

它由电容感应头和开关电路组成。

当被测物体接近电容感应头时，物体和感应头之间会形成一个电容，改变开关电路的状态。

电容感应接近开关适合于检测非金属物体的接近状态，如塑料、陶瓷等。

3. 光电感应接近开关：光电感应接近开关利用物体对光线的阻挡来检测物体的接近状态。

它由发光二极管、接收器和开关电路组成。

发光二极管发射红外光束，当被测物体接近时，会阻挡光束，使接收器接收到的光信号发生变化，从而改变开关电路的状态。

光电感应接近开关适合于检测透光性好的物体的接近状态，如玻璃、水等。

接近开关的工作原理可以简单归纳为以下几个步骤：1. 发射信号：根据不同类型的接近开关，发射相应的信号，如磁场、电场或者光束。

2. 接收信号：当被测物体接近接近开关时，物体对信号的影响会被接近开关的感应部份接收到。

3. 处理信号：接近开关通过内部的电路将接收到的信号进行处理，判断物体的接近状态。

4. 输出信号：根据判断结果，接近开关会输出相应的信号，如开关量信号或者摹拟量信号，用于控制其他设备或者系统。

接近开关的工作原理使其具有以下特点：1. 非接触式检测：接近开关与被测物体之间无需直接接触，避免了磨损和污染的问题。

2. 高可靠性：接近开关采用电子元件进行检测，具有较高的稳定性和可靠性。

3. 快速响应：接近开关对物体的接近状态能够快速响应，实现实时控制。

接近开关工作原理
接近开关是一种电子设备，它能够感知物体或者人的靠近并进行响应。

它的工作原理主要基于以下几个方面：
1. 接近感应原理：接近开关通常利用物体的电容、电感、光电、超声波等感应原理来检测物体的接近。

当物体靠近接近开关时，感应元件会发生变化，从而触发开关的工作。

2. 电路控制：接近开关内部包含控制电路，可以判断感应元件的状态变化并进行相应操作。

通常，当感应元件发生变化时，控制电路会向外部输出电信号，从而控制其他装置的工作。

3. 检测距离：接近开关的工作距离取决于感应元件的特性和设计。

例如，电容型接近开关利用感应电容的变化来进行检测，其检测距离通常较近；而光电型接近开关利用物体对光的遮挡来进行检测，其检测距离可以较远。

4. 工作方式：接近开关的工作方式可以分为接通式和断开式。

接通式接近开关在感应到物体靠近时输出信号，断开式接近开关在感应到物体靠近时断开输出信号。

这种工作方式可以根据实际需求进行选择。

总之，接近开关通过感应物体的变化来进行检测和响应，利用内部控制电路输出信号来控制其他装置的运行。

不同类型的接近开关具有不同的工作原理和特点，可以应用于各种自动化控制系统中。

接近开关的原理首先，接近开关的工作原理是基于感应原理。

当有金属物体靠近接近开关时，其感应到金属物体的存在，从而改变了自身的工作状态。

接近开关通常利用电磁感应、电容感应或光电感应等原理来实现。

其中，电磁感应接近开关通过金属物体对磁场的影响来进行感应，电容感应接近开关则是通过金属物体对电容的影响来进行感应，而光电感应接近开关则是通过物体对光线的遮挡来进行感应。

其次，接近开关根据其工作原理和感应方式的不同，可以分为多种类型。

常见的接近开关包括感应式接近开关、光电式接近开关、容量式接近开关等。

感应式接近开关通常采用电感感应原理，对金属物体的感应距离较远，适用于一些较为粗糙的工业环境。

光电式接近开关则是利用光电传感器对物体的遮挡来进行感应，具有高精度和快速响应的特点，适用于一些对精度要求较高的场合。

而容量式接近开关则是通过金属物体对电容的影响来进行感应，对金属物体的感应距离较近，适用于一些对感应距离要求较小的场合。

最后，接近开关在工业自动化领域中具有广泛的应用。

它常用于物体的检测、位置的控制、物料的计数等方面。

在自动化生产线上，接近开关可以实现对物体的自动检测和控制，提高了生产效率和质量。

在机械设备中，接近开关可以实现对物体位置的精确定位和控制，保证了设备的正常运行和安全性。

在仓储物流中，接近开关可以实现对物料的自动计数和分类，提高了物流效率和准确性。

综上所述，接近开关作为一种重要的电气元件，在工业自动化领域中发挥着重要的作用。

通过对接近开关的工作原理、类型和应用的介绍，相信读者对接近开关有了更深入的了解。

接近开关的不断发展和应用将为工业自动化领域带来更多的便利和创新。

接近开关的选型是怎样的在自动控制和工业生产中，接近开关是一种非常重要的传感器，它能够通过检测物体的接近或远离来控制设备的操作。

由于不同的应用场景需要不同类型的接近开关，正确的选择和使用接近开关对于生产效率和设备安全至关重要。

本文将介绍接近开关的类型及其选型要点。

接近开关的类型按作用原理分类根据作用原理的不同，接近开关可以分为以下几种类型：1.磁性接近开关：通过磁场感应原理来检测物体的接近或远离。

磁性接近开关通常由磁性传感器和磁铁组成，磁铁被连接到待检测的物体，当物体接近传感器时，磁场会被改变，传感器输出信号。

2.光电接近开关：通过光电传感器检测物体的接近或远离。

光电接近开关可以分为反射型、前导式和侧面式，不同类型的光电接近开关适用于不同的应用场景。

3.感应式接近开关：通过变化的磁场感应原理来检测物体的接近或远离。

感应式接近开关通常分为金属和非金属两种类型，金属类型的感应式接近开关可以用于检测金属物体，非金属类型的感应式接近开关通常用于检测非金属物体。

4.空气缸传感器：空气缸传感器的工作原理是利用磁性的吸盘来吸附和释放空气缸的活塞，实现开关作用。

按外观形态分类根据外观形态的不同，接近开关可以分为以下几种类型：1.直形接近开关：外形直，安装方便，适用于安装空间小的场合。

2.弯形接近开关：外形弯曲，一般用于要探测的物体是弯曲的场合。

3.防爆接近开关：适用于易燃易爆的场合，只要符合相关的国际指标即可。

4.低温、高温接近开关：适用于极端温度环境下的开关。

接近开关的选型要点在选择接近开关时，需考虑以下因素：接近开关的检测距离检测距离是指接近开关探测物体的最大位移距离，如果物体距离过远，接近开关可能无法探测到它。

因此，在选购接近开关时，首先需要考虑它的检测距离是否足够。

接近开关的安装方式不同的接近开关有不同的安装方式，例如直形接近开关适合于固定安装，而弯形接近开关适合于需要弯曲的场合。

因此，在选择接近开关时，需要考虑其安装方式是否与应用场景相匹配。

接近开关工作原理概述：接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将这种状态转换为电信号输出。

它在自动化控制系统中广泛应用，可以实现物体的非接触式检测和控制。

本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。

一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电感、电容、光电和超声波等。

以下将分别介绍这些原理：1. 磁性接近开关：磁性接近开关利用磁场的作用，当检测到磁性物体靠近时，磁场发生变化，从而使开关动作。

例如，磁簧开关就是一种常见的磁性接近开关，它由磁簧和触点组成，当磁簧受到外界磁场的影响时，触点闭合或断开。

2. 电感接近开关：电感接近开关利用线圈的电感变化来检测物体的接近。

当有金属物体靠近时，金属物体对线圈的电感产生影响，从而改变线圈的电感值，使开关发生状态变化。

电感接近开关常用于金属物体的检测。

3. 电容接近开关：电容接近开关利用电容的变化来检测物体的接近。

当有物体靠近电容接近开关时，物体与电容传感器之间形成一个电容耦合，导致电容值的变化，从而触发开关动作。

电容接近开关适用于非金属物体的检测。

4. 光电接近开关：光电接近开关利用光的传播和接收来检测物体的接近。

它由发光器和接收器组成，当物体靠近时，光线被遮挡或反射，从而改变接收器接收到的光强度，触发开关动作。

光电接近开关适用于颜色、透明度不同的物体检测。

5. 超声波接近开关：超声波接近开关利用超声波的传播和接收来检测物体的距离。

超声波发射器发出超声波信号，当信号遇到物体并被反射回来时，接收器接收到反射信号，并通过计算时间差来确定物体与开关的距离。

超声波接近开关适用于大距离、不受物体材料影响的检测。

二、分类：根据工作原理和形状结构，接近开关可以分为多种类型。

以下将介绍几种常见的接近开关类型：1. 传感器式接近开关：传感器式接近开关是一种非触点式的接近开关，它通过感应物体的接近来触发开关动作。

根据工作原理的不同，传感器式接近开关又可细分为磁性、电感、电容、光电和超声波等类型。

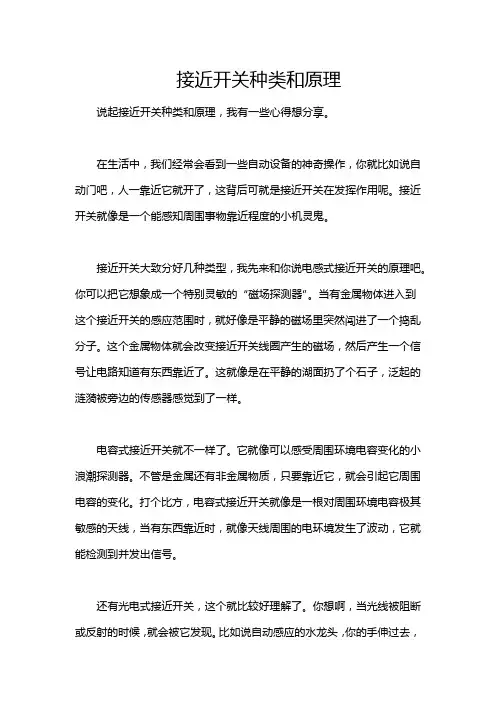

接近开关种类和原理说起接近开关种类和原理，我有一些心得想分享。

在生活中，我们经常会看到一些自动设备的神奇操作，你就比如说自动门吧，人一靠近它就开了，这背后可就是接近开关在发挥作用呢。

接近开关就像是一个能感知周围事物靠近程度的小机灵鬼。

接近开关大致分好几种类型，我先来和你说电感式接近开关的原理吧。

你可以把它想象成一个特别灵敏的“磁场探测器”。

当有金属物体进入到这个接近开关的感应范围时，就好像是平静的磁场里突然闯进了一个捣乱分子。

这个金属物体就会改变接近开关线圈产生的磁场，然后产生一个信号让电路知道有东西靠近了。

这就像是在平静的湖面扔了个石子，泛起的涟漪被旁边的传感器感觉到了一样。

电容式接近开关就不一样了。

它就像可以感受周围环境电容变化的小浪潮探测器。

不管是金属还有非金属物质，只要靠近它，就会引起它周围电容的变化。

打个比方，电容式接近开关就像是一根对周围环境电容极其敏感的天线，当有东西靠近时，就像天线周围的电环境发生了波动，它就能检测到并发出信号。

还有光电式接近开关，这个就比较好理解了。

你想啊，当光线被阻断或反射的时候，就会被它发现。

比如说自动感应的水龙头，你的手伸过去，就阻断了光线或者是让光线反射了回来，这样水龙头就知道该出水了，就和我们玩的捉迷藏一样，你的手把光线给“藏”起来或者改变了光线的路径，光电式接近开关就接收到了这个信号。

说到这里，你可能会问，这些接近开关在实际生活中有什么更值得注意的应用呢？其实啊，在工业生产线上，电感式接近开关可用来检测金属部件有没有安装到位；电容式接近开关可以用于检测容器里的液体高度，比如说饮料瓶灌装的时候，当液位上升到一定程度就会触发它；而光电式接近开关对像微小的电子元件分拣这种需要高精度的场景很有用。

老实说，我一开始也不明白为什么接近开关能够这么准确地检测到物体靠近。

后来学习了相关知识才知道是和它们各自的检测原理密切相关。

不过我有时候也还会困惑，在一些复杂的电磁环境下，这些接近开关会不会受到干扰呢？这就要说到接近开关使用的时候的注意事项了。

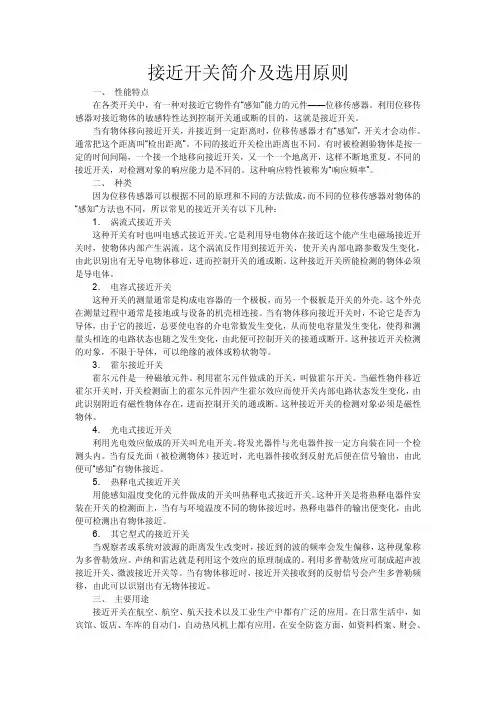

接近开关原理与选型接近开关又称无触点行程开关，可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。

特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。

接近开关示例图：：一、性能特点1)在各类开关中，有一种对接近它物件有“感知”能力的元件叫位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

2)有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

3)当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

不同的接近开关检出距离也不同。

二、各种接近开关原理与选型接近开关(Proximity Switch)又称接近开关传感器，在许多自动化机械、产业机械、半导体设备、工具机等，是不可缺少的角色之一，它负责侦测物体的存在与否，以便让控制器了解目前机构的有无、位置或者是它也可以被设计成计数感测，在输送带上计算物品通过的数量，它的用途非常广泛，特性也非常优异，如：动作周期快速、非接触感测、小型化设计、耐环境、低价格等，许多制造商便积极投入研发生产，种类及外型琳琅满目，有长方型、四方型、圆柱型、圆孔型、沟型、多点型等，动作形态又分常开(NO)及常闭(NC)，一般接近开关都是非接触型，依原理可分成以下5种类型:1）感应型接近开关(Inductive sensor)：感性接近传感器由检测元件﹑检波单元﹑放大单元﹑整型单元和输出单元等组成。

这种传感器内部安装的检测元件是由检测线圈和高频振荡器组成﹐加电后检测线圈产生一个交变的电磁场﹐当金属物体接近电磁场时﹐金属表面的磁通密度发生变化而产生感应电流——涡流﹐涡流产生的磁通总是与检测线圈的磁通方向相反。

由于涡流的作用﹐使检测线圈能耗增加﹐品质系数下降﹐振幅降低﹐以至振荡器停振。

15mm -4 Bot=620x10 T HJ18M-Z-NK15 HJ18M-Z-NH15 HJ18M-Z-PK15 HJ18M-Z-PH15 ≤100mA ≥500KHz -20℃ ～80℃
20mm -4 Bot=620x10 T HJ30M-Z-NK2 0 HJ30M-Z-NH2 0 HJ30M-Z-PK20 HJ30M-Z-PH2 0 ≤100mA ≥500KHz -20℃～80℃
20 RB40-Z-NK20 RB40-Z-NH20 RB40-Z-PK20 RB40-Z-PH20 RB40-Z-K20L RB40-Z-H20L RB40-J-K20 RB40-J-H20
开 + 闭( K 3 )
开 + 闭( K 6 )
电源电压 [V]
10～36V 90～250VAC 20～250VAC / DC 500mA 直流时100mA 交流时300mA 500Hz 500Hz 500Hz 500Hz 500Hz 500Hz 按照使用电源不同,请参照二线制的反应频率
标 准 检 测 体Q 2 3 5钢( m m ) 设 定 距 离S r : ( m m )
具 备 型 号 ：P N P常 开( K 4 ) 技 术 参 数
额 定 电 压 电 压 输 出 电 流 输 出 允许电压波动 工作环境温度 外 壳 材 料 防 护 等 级
K JT -38 46 0 /□
外
形
尺
寸
＞20MΩ ≤5 %
直 流 三/四 线 ≤0 . 0 5 m A， 直 流 二 线 ≤0 . 4 m A， 交 流 ≤1 . 6 m A， 触 点 输 出 ≤0 . 0 0 2 m A
外 壳 材 料 防 护 等 级 备 注
ABS IP67 外形长度可根据客户要求定制加工

金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。在测量技术中， 如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大 量的接近开关。
四、 选用注意事项 在一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接 近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物上的物体 时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、 价格较低。若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。则应 选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。 若被物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用 霍尔接近开关，它的价格最低。 在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。光电接近开关工作时对 被测对象几乎无任何影。因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。 在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。有 时为了提高识别的可靠性，上述几种接近开关往往被复合使用。 无论选用哪种接近开关，都应注意对工作电压、负载电流、响应频率、检测距离等各项 指标的要求。 电感式传感器 1． 电感式传感器工作原理 电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交 变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致 振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触 发驱动控制器件，从而达到非接触式之检测目的。
2． 传感器选型指南 选择的依据是要决定哪一个是合适的传感器原理。这取决于将要测定的目标的材料。 如果目标是金属的，那么需要一个电感传感器。 如果目标是塑料做的，纸做的；பைடு நூலகம்（油基或水基）流体、颗粒、或者粉末，那么需要一 个电容传感器。 如果目标带有磁性，那么电磁传感器是合适的。 为你的应用选择最佳传感器的 4 个步骤： 步骤 1 按外壳形状 步骤 2 按动作距离 步骤 3 按电气数据和输出形式 步骤 4 按其它技术参数 步骤 1 按外壳形状

电工基础知识——（一）接近开关的功能、分类、工作原理和选型一、接近开关的功能接近开关又称接近传感器，接近式位置开关是运动部件无机械接触而可以操作的位置开关。

当运动物体靠近开关到一定位置时，开关发出信号，达到行程控制及计数自动控制的一种非接触式无触点的位置开关。

它有感应头、高频振荡器、放大器和外壳组成。

接近开关实物图和图形文字符号如下：接近开关图形符号接近开关文字符号二、接近开关的分类和工作原理按照工作原理的不同可以分为电感式、电容式、光电式和磁感式等。

如果按照电路电流的类型又可以分为交流型和直流型。

1、电感式接近开关电感式接近开关的感应头是一个具有铁氧体磁芯的电感线圈，只能检测金属体。

振荡器在感应头表面产生一个交变磁场，当金属物体接近感应头时，接近开关内部动作，从而达到“开”和“关”的控制。

2、电容式接近开关电容式接近开关的感应头是一个圆形平板电极，与振荡电路的地线形成一个分布电容，当有导体或其他介质接近感应头时，电容量增大而使振荡器停止振荡，经过整形放大器输出电信号。

电容式接近开关可以检查金属、非金属和液体。

3、磁感式接近开关磁感式接近开关主要是指霍尔接近开关，其工作原理是霍尔效应，当磁性物体接近霍尔开关时，霍尔接近开关的状态改变，比如从“开”变为“关”。

4、光电式接近开关利用光电效应制成的传感器称为光电式传感器。

光电式传感器是根据投光器发出的光，在检测体上发生光亮增减，用光电变换元件组成的受光器检测物体的有无、大小的非接触式的控制器件。

按照输出信号可以分为模拟式、数字式和开关量输出式。

其中输出形式为开关量的传感器为光电式接近开关。

它是由光发射器（发射红外光或可见光）和光接收器组成（接收光并并转换成电信号，以开关量形式输出）。

光电式接近开关可以分为对射式、反射式和漫射式。

三、接近开关的选型1、接近开关类型的选择检测金属的首先选用电感式，检测非金属时优先选用电容式，检测磁信号的选用磁感式接近开关。

接近类开关的工作原理及其选型指南以下有电感式接近开关,电容式接近开关介绍及选型指南第一部分1-1.电感式接近开关-工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

接近开关具备特点●非接触检测，避免了对传感器自身和目标物的损坏。

●无触点输出，操作寿命长。

●即使在有水或油喷溅的苛刻环境中也能稳定检测。

●反应速度快。

●小型感测头，安装灵活。

1-2.电感式接近开关-工作流程方框图第二部分2-1.电容式接近开关-工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液附录1：部分常用材料的介电常数物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

2-2.电容式接近开关-工作流程方框图第四部分选型介绍4.1 接近类的开关可以分为以下几种类型：电感式：用以检测各种金属体电容式：用以检测各种导电或不导电的液体或固体光电式：用以检测所有不透光物质超声波式：用以检测不透过超声波的物质霍尔式：用与单方向检测磁铁或者磁钢4.2 按其外型形状可分为园柱型、方型、槽型、和平面安装型。

园柱型比方型安装方便，但其检测特性相同，槽型的检测部位是在槽内侧，用于检测通过槽内的物体，平面安装型适合检测距离要求长的场合。

接近开关按供电方式可分为；直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、直流五线制，交流两线制和交流五线制。

接近开关工作原理概述：接近开关是一种常用的传感器，广泛应用于工业自动化领域。

它能够检测物体的接近或者离开，并将信号传递给控制系统。

本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。

一、工作原理：接近开关的工作原理基于不同的物理原理，主要包括磁性原理、电感原理、光电原理和超声波原理。

1. 磁性原理：磁性接近开关利用物体对磁场的影响来检测物体的接近或者离开。

当物体挨近磁性接近开关时，物体味改变磁场的分布，从而引起接近开关内部的磁场变化，进而触发开关。

2. 电感原理：电感接近开关利用物体对感应电流的影响来检测物体的接近或者离开。

当物体挨近电感接近开关时，物体味改变感应电流的分布，从而引起接近开关内部感应电流的变化，进而触发开关。

3. 光电原理：光电接近开关利用物体对光的遮挡来检测物体的接近或者离开。

光电接近开关由发光器和接收器组成，当物体挨近开关时，会遮挡光线的传播路径，从而引起接收器接收到的光强度的变化，进而触发开关。

4. 超声波原理：超声波接近开关利用物体对超声波的反射来检测物体的接近或者离开。

超声波接近开关由发射器和接收器组成，发射器发射超声波，当物体挨近开关时，超声波会被物体反射回来，接收器接收到反射回来的超声波信号，从而触发开关。

二、分类：根据接近开关的工作原理和结构特点，可以将接近开关分为磁性接近开关、电感接近开关、光电接近开关和超声波接近开关。

1. 磁性接近开关：磁性接近开关主要由磁场感应元件和输出开关组成。

它适合于检测金属物体，具有灵敏度高、可靠性好的特点。

常见的磁性接近开关有磁簧开关、霍尔元件开关等。

2. 电感接近开关：电感接近开关主要由线圈和输出开关组成。

它适合于检测金属物体，具有高频响应和抗干扰能力强的特点。

常见的电感接近开关有铁芯电感开关、无铁芯电感开关等。

3. 光电接近开关：光电接近开关主要由发光器、接收器和输出开关组成。

它适合于检测非金属物体，具有无触点、寿命长的特点。

电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法一、引言电感式接近开关传感器是一种常用的非接触式传感器，用于检测金属物体的接近与远离。

本文将详细介绍电感式接近开关传感器的选型、使用和调试方法，帮助读者更好地理解和应用该传感器。

二、传感器选型2\1 电感式接近开关传感器的原理电感式接近开关传感器基于接近物体时的电感值变化来实现物体检测。

当金属物体接近传感器时，金属物体会对传感器电感感应产生影响，进而改变电感值。

通过测量电感值的变化，可以判断物体的接近和远离情况。

2\2 传感器选型考虑因素2\2\1 检测距离：根据具体应用场景确定所需的检测距离范围，选择合适的传感器型号。

2\2\2 工作频率：根据实际需求选择传感器的工作频率，以确保与其他设备的兼容性。

2\2\3 输出类型：根据系统的要求，选择合适的输出类型，例如开关量、模拟量或通信接口。

2\2\4 环境要求：考虑传感器的工作环境，包括温度、湿度、腐蚀性等因素，选择适应环境的防护等级和材料。

2\3 传感器选型流程2\3\1 确定应用场景和要求。

2\3\2 根据要求，筛选适用于应用场景的传感器。

2\3\3 通过技术资料、产品手册等途径获取相关信息，评估传感器的性能。

2\3\4 基于评估结果，选择合适的传感器型号。

2\3\5 验证选择的传感器是否满足实际需求。

三、传感器使用方法3\1 安装传感器3\1\1 选择合适的固定方式，确保传感器稳固地固定在目标检测位置。

3\1\2 避免与金属或其他干扰物靠得太近，以免对传感器的感应产生干扰。

3\2 连接电源和线路3\2\1 按照传感器的接线要求，正确连接电源和线路。

3\2\2 确保电源电压和传感器额定电压一致，避免电压不匹配的情况。

3\3 设置传感器参数3\3\1 根据实际需求，通过传感器上的参数调节器或配置工具设置传感器的工作参数，例如灵敏度、检测距离等。

3\3\2 需要根据具体产品的说明书或技术资料来进行参数的设置。

接近开关工作原理概述：接近开关是一种常用的传感器，广泛应用于自动化控制系统中。

其主要功能是检测物体的接近或离开，并将信号传输给控制系统，以实现相应的操作。

本文将详细介绍接近开关的工作原理、类型、应用领域以及选型注意事项。

一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电容、光电、超声波等。

1. 磁性接近开关：磁性接近开关利用物体对磁场的干扰来检测物体的接近。

其结构一般由磁头和磁敏元件组成。

当物体靠近磁头时，磁敏元件感应到磁场的变化，产生相应的信号输出。

2. 电容接近开关：电容接近开关利用物体对电场的干扰来检测物体的接近。

其结构一般由电极和振荡电路组成。

当物体靠近电极时，电容的变化引起振荡电路频率的变化，从而产生相应的信号输出。

3. 光电接近开关：光电接近开关利用物体对光的遮挡或反射来检测物体的接近。

其结构一般由发光器和接收器组成。

发光器发射光束，当物体接近并遮挡光束时，接收器感应到光强度的变化，产生相应的信号输出。

4. 超声波接近开关：超声波接近开关利用物体对超声波的反射来检测物体的接近。

其结构一般由发射器和接收器组成。

发射器发射超声波，当物体接近并反射超声波时，接收器感应到超声波的变化，产生相应的信号输出。

二、类型：根据接近开关的工作原理和结构特点，可以将接近开关分为以下几种类型：1. 开关量接近开关：开关量接近开关输出信号只有两种状态，通常为开和关。

常见的有磁性接近开关、电容接近开关、光电接近开关等。

这种类型的接近开关适用于检测物体的接近或离开，常用于自动化生产线、物流系统等领域。

2. 模拟量接近开关：模拟量接近开关输出信号具有连续变化的特点，可以实时反映物体与接近开关的距离。

常见的有超声波接近开关等。

这种类型的接近开关适用于需要精确测量物体距离的场景，常用于智能仓储系统、机器人导航等领域。

三、应用领域：接近开关广泛应用于各个领域，包括但不限于以下几个方面：1. 自动化生产线：接近开关可以用于检测物体的位置、距离和速度等参数，实现自动化生产线的控制和监测。

接近开关技术指标检测及选型及工作原理接近开关技术指标检测及选型接近开关又称无触点接近开关，是理想的开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、快速发出指令，精准反应出运动机构的位置和行程，即使用于一般的行程掌控，其定位精度、操作频率、使用寿命、安装调整的便利性和对恶劣环境的适用本领，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动掌控系统中可作为限位、计数、定位掌控和自动保护环节。

接近开关具有使用寿命长、工作牢靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振本领强等特点。

因此到目前为止，接近开关的应用范围日益广泛，其自身的进展和创新的速度也是极其快速.1.接近开关技术指标检测1.1.动作距离测定；当动作片由正面靠近接近开关的感应面时，使接近开关动作的距离为接近开关的最大动作距离，测得的数据应在产品的参数范围内。

1.2.释放距离的测定；当动作片由正面离开接近开关的感应面，开关由动作转为释放时，测定动作片离开感应面的最大距离。

1.3.回差H的测定；最大动作距离和释放距离之差的确定值。

1.4.动作频率测定；用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整开关感应面和动作片间的距离，约为开关动作距离的80%左右，转动圆盘，依次使动作片靠近接近开关，在圆盘主轴上装有测速装置，开关输出信号经整形，接至数字频率计。

此时启动电机，渐渐提高转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出开关的动作频率。

1.5.重复精度测定；将动作片固定在量具上，由开关动作距离的120%以外，从开关感应面正面靠近开关的动作区，运动速度掌控在0.1mm/s上。

当开关动作时，读出量具上的读数，然后退出动作区，使开关断开。

如此重复10次，最后计算10次测量值的最大值和最小值与10次平均值之差，差值大者为重复精度误差.2.接近开关的选型对于不同的材质的检测体和不同的检测距离，应选用不同类型的接近开关，以使其在系统中具有高的性能价格比，为此在选型中应遵奉并服从以下原则：2.1.当检测体为金属材料时，应选用高频振荡型接近开关，该类型接近开关对铁镍、A3钢类检测体检测量灵敏。
