地理编码和DEM生成

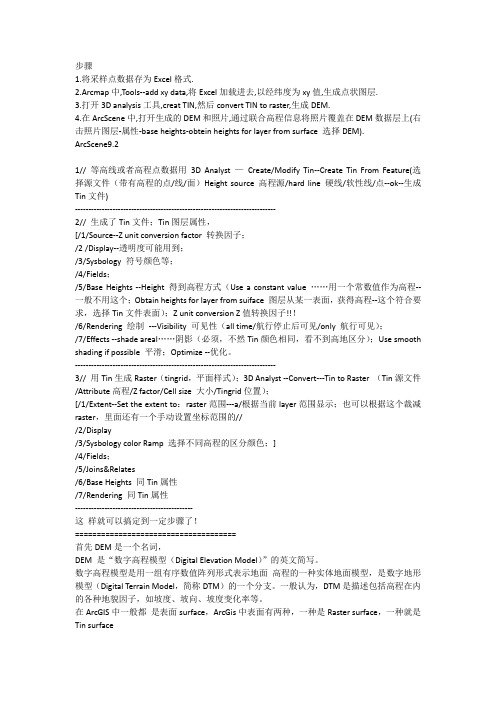

步骤1.将采样点数据存为Excel格式.2.Arcmap中,Tools--add xy data,将Excel加载进去,以经纬度为xy值,生成点状图层.3.打开3D analysis工具,creat TIN,然后convert TIN to raster,生成DEM.4.在ArcScene中,打开生成的DEM和照片,通过联合高程信息将照片覆盖在DEM数据层上(右击照片图层-属性-base heights-obtein heights for layer from surface 选择DEM).ArcScene9.21// 等高线或者高程点数据用3D Analyst —Create/Modify Tin--Create Tin From Feature(选择源文件（带有高程的点/线/面）Height source 高程源/hard line 硬线/软性线/点--ok--生成Tin文件)---------------------------------------------------------------------------2// 生成了Tin文件；Tin图层属性，[/1/Source--Z unit conversion factor 转换因子；/2 /Display--透明度可能用到；/3/Sysbology 符号颜色等；/4/Fields；/5/Base Heights --Height 得到高程方式（Use a constant value ……用一个常数值作为高程--一般不用这个；Obtain heights for layer from suiface 图层从某一表面，获得高程--这个符合要求，选择Tin文件表面）；Z unit conversion Z值转换因子!!！/6/Rendering 绘制---Visibility 可见性（all time/航行停止后可见/only 航行可见）；/7/Effects --shade areal……阴影（必须，不然Tin颜色相同，看不到高地区分）；Use smooth shading if possible 平滑；Optimize --优化。

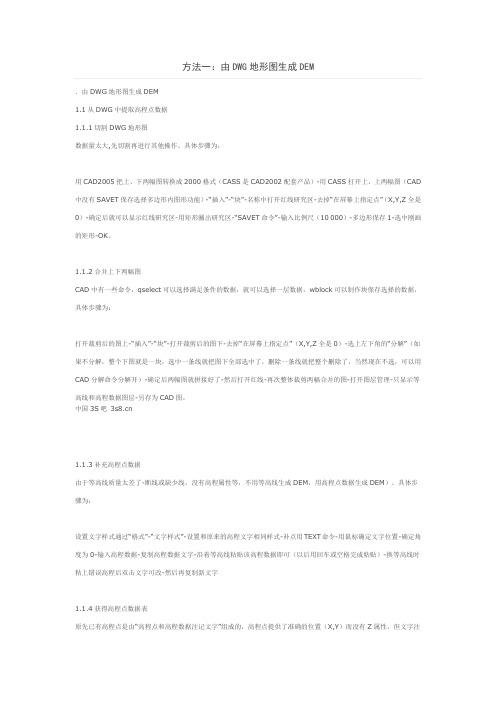

方法一：由DWG地形图生成DEM．由DWG地形图生成DEM1.1从DWG中提取高程点数据1.1.1切割DWG地形图数据量太大,先切割再进行其他操作。

具体步骤为：用CAD2005把上、下两幅图转换成2000格式（CASS是CAD2002配套产品）-用CASS打开上、上两幅图（CAD 中没有SAVET保存选择多边形内图形功能）-“插入”-“块”-名称中打开红线研究区-去掉“在屏幕上指定点”（X,Y,Z全是0）-确定后就可以显示红线研究区-用矩形圈出研究区-“SAVET命令”-输入比例尺（10 000）-多边形保存1-选中刚画的矩形-OK。

1.1.2合并上下两幅图CAD中有一些命令，qselect可以选择满足条件的数据，就可以选择一层数据，wblock可以制作块保存选择的数据，具体步骤为：打开裁剪后的图上-“插入”-“块”-打开裁剪后的图下-去掉“在屏幕上指定点”（X,Y,Z全是0）-选上左下角的“分解”（如果不分解，整个下图就是一块，选中一条线就把图下全部选中了，删除一条线就把整个删除了，当然现在不选，可以用CAD分解命令分解开）-确定后两幅图就拼接好了-然后打开红线-再次整体裁剪两幅合并的图-打开图层管理-只显示等高线和高程数据图层-另存为CAD图。

中国3S吧1.1.3补充高程点数据由于等高线质量太差了-断线或缺少线，没有高程属性等，不用等高线生成DEM，用高程点数据生成DEM）。

具体步骤为：设置文字样式通过“格式”-“文字样式”-设置和原来的高程文字相同样式-补点用TEXT命令-用鼠标确定文字位置-确定角度为0-输入高程数据-复制高程数据文字-沿着等高线粘贴该高程数据即可（以后用回车或空格完成粘贴）-换等高线时粘上错误高程后双击文字可改-然后再复制新文字1.1.4获得高程点数据表原先已有高程点是由“高程点和高程数据注记文字”组成的，高程点提供了准确的位置（X,Y）而没有Z属性，但文字注记提供了高程值而位置是不准的，有一个解决办法可以得到准确位置的准确高程值，先得到所有点的位置数据表（包含X,Y），再得到高程数据表（包含X,Y,H），再编程实现点和高程值的匹配，具体实现方法为：点的位置数据和高程数据分别保存在两个数组中，从第一个点开始在高程数据中找距离与他小于一个定值的高程文字，这个文字的内容就是这个点的高程，找到后马上去掉这个高程文字数据，减小以后的寻找负担（在VC中可以用CUintArray作为数据数组，有删除函数，采用GetSize()得到要寻找的数据个数；当然还有一种方法是，现在已经有EXCEL数据，转换成ACESS 数据库，然后在VC中读取数据库，一个在VC中好实现读取ACESS数据库，再一个是不是速度比VC中读取EXCEL 文件快呢？具体实现时在点数据表中新那一个字段，保存高程，在另一个高程表中读取XY值比较距离，打到高程就把高程数值更新到点数据表中的新字段中，当然找到一个就把高程表那一条记录删除，当然找到一条记录最好是再接着找，要是找到两个就说明那附近有问题，一个点和两个高程数据接近，或者说没有找到任何一个点，是不是距离设置太小了。

测绘技术中的DEM生成与应用导言：测绘技术在现代社会中扮演着重要的角色，它为我们提供了理解和使用地理空间信息的基础。

数字高程模型（Digital Elevation Model, DEM）是测绘技术中的一项重要成果，它可以提供地表高程信息的数字表达，为多个领域的应用提供了基础数据。

本文将重点介绍DEM的生成过程以及应用领域。

DEM的生成：DEM是通过测绘技术中的地形测量和遥感技术相结合生成的。

地形测量主要包括GPS定位测量和平面测量，通过测量点的坐标和高程信息，可以建立地表的高程模型。

而遥感技术则通过卫星或航空平台获取地表各个点的数字高程信息。

这些数据通过数字图像处理和空间插值算法，在计算机中生成DEM。

DEM的生成过程涉及到大量的数据处理和算法运算，需要高度的专业知识和技术。

DEM的应用：DEM在各个领域都有广泛的应用。

以下将介绍几个典型的应用领域和案例。

1. 地质勘探：DEM可以提供地形和地势高程等信息，为地质勘探提供基础数据。

例如，在石油勘探中，DEM可以提供沉积盆地的高程信息，帮助识别潜在的油气聚集区。

2. 土地利用规划：DEM可以提供地形和地势等信息，帮助规划师了解地形特征，合理规划土地利用。

例如，在城市规划中，DEM可以分析不同区域的地形高低差异，确定合适的土地利用方式。

3. 水资源管理：DEM可以提供水流方向和水流路径等信息，对水资源管理起到重要作用。

例如，在洪水预警系统中，DEM可以模拟洪水发生时水流的路径，帮助预测洪水的扩散范围。

4. 环境保护：DEM可以提供地形和地势信息，为环境保护提供有力支持。

例如，在森林资源管理中，DEM可以提供森林覆盖的高程信息，帮助监测森林面积和植被类型的变化。

5. 地理信息系统（GIS）：DEM是GIS的基础数据之一，为地理空间数据的处理和分析提供了基础。

例如，在城市交通规划中，DEM可以帮助模拟道路的高程和坡度情况，为交通规划提供科学依据。

总结：测绘技术中的DEM生成与应用在现代社会中扮演着重要的角色。

dem的概念及建立方法及领域
DEM（Digital Elevation Model）是数字高程模型的缩写，是一种用于描述地球表面高程信息的数学模型。

DEM可以通过测量、遥感技术和地形插值等方法获取地表高程数据，并将其以数字形式表示出来。

DEM的建立方法主要有以下几种：
1. 测量法：通过使用全站仪、GPS等测量设备直接测量地面高程，然后将测量数据进行处理和插值，生成DEM。

2. 遥感法：利用航空摄影、卫星遥感等技术获取地表高程数据，然后通过图像处理和数字化等方法生成DEM。

3. 插值法：通过已知高程点的数据，利用插值算法推算出其他位置的高程值，从而生成DEM。

DEM的应用领域非常广泛，包括但不限于以下几个方面：
1. 地形分析：DEM可以用于地形分析，如地形剖面、坡度、坡向、流域分析等。

2. 地质勘探：DEM可以用于地质勘探，如地质构造分析、地质灾害评估等。

3. 水文模拟：DEM可以用于水文模拟，如洪水模拟、水资源评估等。

4. 土地利用规划：DEM可以用于土地利用规划，如土地适宜性评价、土地开发潜力分析等。

5. 三维可视化：DEM可以用于三维可视化，如地形模拟、虚拟现实
等。

总之，DEM是一种用于描述地球表面高程信息的数学模型，可以通过测量、遥感技术和地形插值等方法进行建立，广泛应用于地理信息系统、地质勘探、水文模拟、土地利用规划等领域。

解决ENVI SARscape里面SAR数据地理编码添加DEM数据的问题
在envisarscape中，进行地理编码时，分为椭球体编码和地形编码，其中地形编码需要加载DEM数据。

但是其默认格式为_dem。

对于刚接触ENVISAESCAPE的来说，有些某不着头脑。

我也是耗费了好几天才解决这个问题。

现在把过程分享给大家。

其实很easy!
首先，展示一下问题界面
点击SARscape>Import Data>Generic Format>Tiff，将DEM文件加载进来，若不是TIF格式，请首先转换成TIF格式。

这个步骤很简单，想必大家都会。

如下界面
And then
这时候，再在SARscape>Basic>Intensity>Geocoding>Geocoding and Radiometric Calibration中，进行地理编码。

这个时候的文件夹里就能看到_dem的文件了。

其实很简单，就是要把DEM转成SARscape可以接受的格式。

测绘技术数字高程模型生成方法测绘技术是现代科技的重要组成部分，广泛应用于工程建设、地质勘察、农业生产等领域。

其中，数字高程模型（Digital Elevation Model，简称DEM）的生成方法，是测绘技术中的一个关键环节。

本文将探讨测绘技术数字高程模型生成方法的原理和应用。

一、DEM的定义和作用DEM是基于测量和分析大地表面高程变化而生成的地理信息模型。

它以数字形式表示地面上各个点的海拔信息，能够直观地展示地形的变化和地势的起伏。

DEM可以分类为栅格型和矢量型两种，栅格型DEM将地球表面划分为一系列规则大小的网格，而矢量型DEM则以点、线、面的几何元素表示地形要素。

DEM在各个领域具有广泛的应用。

在工程建设中，DEM能够提供精确的地图资料，为道路、铁路、桥梁等工程项目的规划和设计提供重要基础。

在地质勘察中，DEM可以帮助分析地层结构和沉积物的分布，为矿产资源勘探和环境评估提供依据。

在农业生产中，DEM可以辅助农民进行土地利用规划，确定灌溉区域和排水渠道，从而提高农作物产量和水资源利用效率。

二、DEM生成方法的原理DEM的生成涉及到地面高程信息的获取和处理两个主要过程。

常用的DEM生成方法主要有以下几种：1. 光学测量法光学测量法是利用光学设备对地面的高程信息进行测量和记录，主要包括航空摄影和激光雷达测量。

航空摄影通过飞机或无人机搭载相机设备进行高空拍摄，通过对照片进行测量和解译，可以得到地面的高程数据。

激光雷达测量则是使用激光束对地面进行扫描，通过测量激光束的飞行时间和回波强度，可以得到地面的高程信息。

2. GNSS测量法GNSS测量法是利用全球卫星定位系统（Global Navigation Satellite System，简称GNSS）对地面进行高程测量。

通过将接收天线放置在地面上，接收卫星发出的信号，并通过计算接收信号的时间差和其他参数，可以计算出接收点的三维坐标和高程信息。

3. 遥感技术遥感技术是利用航天器或地面传感器获取地面信息的一种方法。

测绘技术如何进行DEM生成与分析测绘技术在地理信息系统（GIS）和遥感领域中起着重要的作用。

其中，数字高程模型（Digital Elevation Model，简称DEM）的生成和分析是测绘技术应用的重要方面之一。

本文将介绍DEM的生成和分析的基本原理和方法。

一、DEM生成DEM是地球表面高程信息的数字化表示，可以呈现出地面的起伏和形状。

常见的DEM生成方法有光学影像法、激光雷达法和雷达干涉法等。

1. 光学影像法光学影像法是利用航空或卫星遥感影像来生成DEM的一种方法。

通过对图像进行几何矫正和配准，可以获取地面上的特征点的坐标，并计算出其高程信息。

这种方法常用于大面积的地形测量和地貌分析。

2. 激光雷达法激光雷达法是利用激光器向地面发射激光束，通过测量激光束的反射时间和回波强度来计算地面点的坐标和高程信息。

这种方法具有高精度和高分辨率的优势，常用于山地地形的测量和建模。

3. 雷达干涉法雷达干涉法是利用合成孔径雷达（SAR）的干涉图像来生成DEM的一种方法。

通过对两幅或多幅干涉图像进行差分操作，可以获取地表的高程变化信息。

这种方法适用于大范围的地表变形监测和地震研究。

二、DEM分析DEM生成后，可以进行各种地形参数的分析和应用。

下面介绍几种常见的DEM分析方法。

1. 地形剖面分析地形剖面分析是对DEM数据进行剖面提取，以了解地面的起伏变化情况。

通过剖面分析，可以获取地面的高程变化曲线，并进一步计算地形参数，如坡度、坡向、高程差等。

这些参数对地质研究、水文模拟和土地规划等领域具有重要意义。

2. 流域提取和水流模拟利用DEM数据可以提取出流域范围，并计算出流域的面积、长度和周长等属性。

同时，基于DEM数据，还可以进行水流模拟和洪水预测。

通过建立流域模型，模拟水流在地表的流动过程，从而预测洪水灾害的发生和影响。

3. 三维可视化和地形重建利用DEM数据可以进行三维地形模型的可视化和地形重建。

通过DEM数据，可以构建真实的地形模型，使人们能够直观地了解地貌特征和地形变化。

DEM的生成与应用原理1. DEM的概述DEM（Digital Elevation Model，数字高程模型）是由地面数字图像计算出的地理高程数据。

它通过数学模型和计算机算法将地面表面上的高程信息以数字化的形式表示出来。

DEM非常重要，它可以应用在地形分析、流域模拟、地质勘探等领域。

2. DEM的生成方法以下是一些常见的DEM生成方法：2.1 光学遥感技术光学遥感技术利用卫星或航空器上的传感器获取地面的图像数据，然后通过数字影像处理算法提取出地表的高程信息。

2.2 激光雷达遥感技术激光雷达遥感技术是一种利用激光束测量地面高程的技术。

激光雷达器发射激光束，然后接收反射回来的激光束，通过计算激光束的飞行时间来推算地面的高程。

2.3 雷达遥感技术雷达遥感技术通过发射微波信号，接收回波，并通过信号处理来得到地面的高程信息。

2.4 GPS测量技术GPS测量技术利用全球定位系统（GPS）接收卫星信号并计算接收机位置，通过多个接收机之间的位置差异来推算地面高程。

3. DEM的应用DEM在地理信息系统（GIS）和地形分析中有广泛的应用。

以下是DEM的一些主要应用：3.1 地形分析DEM可以用来进行地形分析，包括地形剖面、坡度分析、坡向分析等。

这些分析可以帮助我们了解地面的地形特征，例如山脉、河流、凹陷区等。

3.2 流域模拟DEM可以用于模拟流域的水文过程，例如降雨径流模拟、洪水模拟等。

通过将DEM与气象数据和水文模型结合，可以分析流域的水文特征，预测洪水的产生和演变。

3.3 地质勘探DEM可以用于地质勘探，帮助判断地形特征与地质结构的关系。

通过分析DEM数据，可以找到可能的矿产资源区域、断层区域等。

3.4 地图制作DEM在地图制作中也起到了重要的作用。

由于DEM提供了地面高程信息，可以用来生成等高线图、三维地形模型等。

3.5 地貌研究DEM可以帮助地貌学家研究各种地貌现象，例如：山地地貌、河流地貌、冰川地貌等。

DEM数据生产流程DEM（Digital Elevation Model）是数字高程模型的简称，是基于地表高程数据而生成的一种地理信息数据模型。

它是描述地表海拔高度的数学模型，可以用来模拟地形表面的形状和特征。

DEM数据的生产流程主要包括数据采集、数据处理和数据发布三个环节。

首先是数据采集。

DEM数据的采集主要通过遥感技术获取，包括航空摄影和卫星遥感两种方式。

航空摄影是指利用航空器携带专业摄影设备对地面进行拍摄，通过拍摄的照片获取地表高程的信息。

卫星遥感是指通过卫星搭载的传感器对地表进行观测，获取地表高程的信息。

这两种方式可以获取的DEM数据的精度和分辨率不同，需要根据需求选择合适的采集方式。

接下来是数据处理。

采集到的原始影像数据需要进行一系列的处理，包括图像配准、去噪、边缘检测和高程计算等步骤。

图像配准是将不同影像之间的空间位置对应起来，保证数据的空间一致性。

去噪是为了去除图像中的噪声，提高数据的质量。

边缘检测是为了提取出地形的边缘信息，用以确定地表高程的变化。

高程计算是根据影像的亮度值和相邻像元之间的空间关系来计算地表高程。

最后是数据发布。

在数据处理完成后，需要将处理好的DEM数据发布出来，以方便用户使用。

数据发布的方式有很多，可以通过网络在线发布，也可以将数据储存在数据库中进行查询。

此外，还可以根据具体需求将DEM数据转换为其他格式，如栅格数据格式或矢量数据格式，以便于更好地与其他地理信息数据进行集成和分析。

总的来说，DEM数据的生产流程包括数据采集、数据处理和数据发布三个环节。

其中，数据采集是通过航空摄影和卫星遥感技术获取原始影像数据；数据处理是对原始影像数据进行图像配准、去噪、边缘检测和高程计算等步骤；数据发布是将处理好的DEM数据以用户能够方便使用的方式进行发布。

通过这个流程，可以得到高精度、高分辨率的DEM数据，用以模拟地表的形状和特征，为地理信息系统的应用提供支持。
