一、教案基本信息教案名称：变压器及电能的输送教案学科领域：物理学年级/课程：高中物理教学时间：2课时二、教学目标1. 让学生了解变压器的工作原理及其在电力系统中的应用。
2. 使学生掌握电能输送的基本公式，理解电能损耗的原理。
3. 培养学生运用物理知识解决实际问题的能力。
三、教学内容1. 变压器的工作原理2. 变压器的种类与应用3. 电能输送的基本公式4. 电能损耗的原理与计算5. 实例分析：如何降低电能损耗四、教学过程1. 导入：通过展示电力系统中变压器的图片，引发学生对变压器的兴趣，进而引入本节课的主题。
2. 讲解变压器的工作原理：利用图示和模型，详细讲解变压器的工作原理及其内部结构。
3. 介绍变压器的种类与应用：列举不同种类的变压器，并说明其在电力系统中的应用。
4. 讲解电能输送的基本公式：介绍电能输送的基本公式，解释其中各参数的含义。
5. 讲解电能损耗的原理：通过公式推导，解释电能损耗的原因。
6. 计算电能损耗：让学生运用所学知识，计算实际生活中的电能损耗。
7. 实例分析：引导学生运用所学知识分析实际问题，探讨如何降低电能损耗。
8. 课堂小结：回顾本节课所学内容，总结变压器及电能输送的关键点。
9. 作业布置：布置相关练习题，巩固所学知识。
10. 教学反思：根据学生反馈，调整教学方法，提高教学效果。
五、教学评价1. 学生能熟练解释变压器的工作原理及其在电力系统中的应用。
2. 学生能掌握电能输送的基本公式，并运用其解决实际问题。
3. 学生能理解电能损耗的原理，并提出降低电能损耗的方法。
4. 学生对电力系统中的变压器有更深入的了解，能将其与实际生活相结合。
六、教学目标1. 使学生了解变压器在不同电压等级中的应用，以及其对电力系统稳定运行的重要性。
2. 培养学生运用物理知识分析电力系统中电能损耗的能力，并提出降低损耗的方法。
七、教学内容1. 变压器在不同电压等级中的应用2. 电力系统中的电能损耗分析3. 降低电能损耗的方法与技术八、教学过程1. 导入：通过展示电力系统中不同电压等级的变压器图片，引发学生对变压器应用的思考，进而引入本节课的主题。
第2讲变压器电能的输送一、理想变压器1．构造：如图1所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
图1(1)原线圈：与交流电源连接的线圈，也叫初级线圈。
(2)副线圈：与负载连接的线圈，也叫次级线圈。
2．原理：电磁感应的互感现象。
3．理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即P入＝P出电压关系原、副线圈的电压之比等于其匝数之比，公式U1U2＝n1n2，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：I1I2＝n2n1(2)有多个副线圈时：由P入＝P出得I1U1＝I2U2＋I3U3＋…＋I n U n或I1n1＝I2n2＋I3n3＋…＋I n n n频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图2甲(降压作用)、乙(升压作用)所示。
图2(2)互感器电压互感器(n1＞n2)：把高电压变成低电压，如图丙所示。
电流互感器(n1＜n2)：把大电流变成小电流，如图丁所示。
二、电能的输送如图3所示。
图31．输电电流：I＝PU＝P′U′＝U－U′R。
2．电压损失(1)ΔU＝U－U′(2)ΔU＝IR 3．功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝(P U) 2R4．减少输电线上电能损失的方法(1)减小输电线的电阻R。
由R＝ρlS知，可加大导线的横截面积、采用电阻率小的材料做导线。
(2)减小输电线中的电流。
在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压。
【自测采用220 kV高压向远方的城市输电。
当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为()A．55 kV B．110 kVC．440 kV D．880 kV答案 C解析设输送功率为P，则有P＝UI，其中U为输电电压，I为输电电流。
高中物理-变压器、电能输送知识点基础知识一、变压器1．理想变压器的构造、作用、原理及特征构造：两组线圈（原、副线圈）绕在同一个闭合铁芯上构成变压器．作用：在输送电能的过程中改变电压．原理：其工作原理是利用了电磁感应现象．特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交变电压．2．理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据法拉第电磁感应定律有：，忽略原、副线圈内阻，有U1＝E1，U2＝E2另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有由此便可得理想变压器的电压变化规律为在此基础上再忽略变压器自身的能量损失（一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为“铜损”和“铁损”），有P1=P2 而P1=I1U1 P2=I2U2于是又得理想变压器的电流变化规律为由此可见：(1)理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因数的差别．）(2)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式．3、规律小结(1)熟记两个基本公式：即对同一变压器的任意两个线圈，都有电压和匝数成正比。
②P入=P出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和。
(2)原副线圈中过每匝线圈通量的变化率相等．(3)原副线圈中电流变化规律一样，电流的周期频率一样(4)公式中，原线圈中U1、I1代入有效值时，副线圈对应的U2、I2也是有效值，当原线圈中U1、I1为最大值或瞬时值时，副线圈中的U2、I2也对应最大值或瞬时值．(5)需要特别引起注意的是：①只有当变压器只有一个副线圈工作时，才有：②变压器的输入功率由输出功率决定，往往用到：，即在输入电压确定以后，输入功率和原线圈电压与副线圈匝数的平方成正比，与原线圈匝数的平方成反比，与副线圈电路的电阻值成反比。

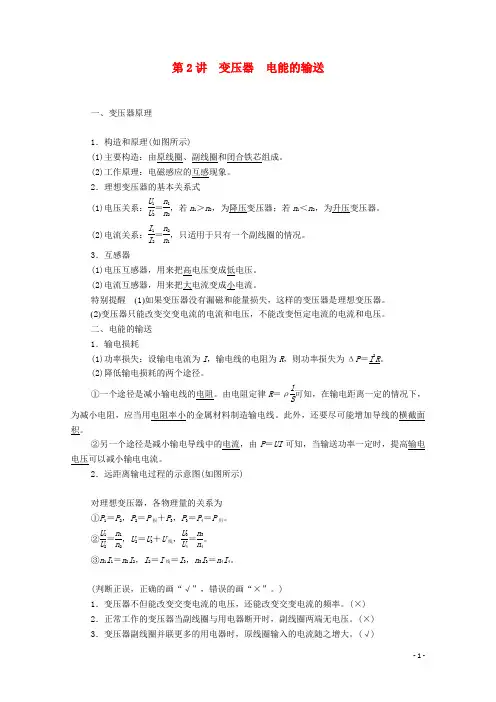

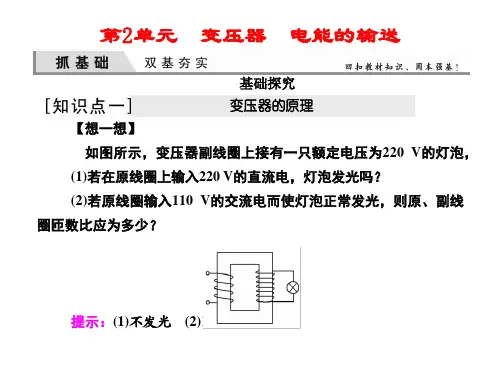

第2讲 变压器 电能的输送一、变压器原理1．构造和原理(如图所示)(1)主要构造：由原线圈、副线圈和闭合铁芯组成。
(2)工作原理：电磁感应的互感现象。
2．理想变压器的基本关系式(1)电压关系：U 1U 2＝n 1n 2，若n 1＞n 2，为降压变压器；若n 1＜n 2，为升压变压器。
(2)电流关系：I 1I 2＝n 2n 1，只适用于只有一个副线圈的情况。
3．互感器(1)电压互感器，用来把高电压变成低电压。
(2)电流互感器，用来把大电流变成小电流。
特别提醒 (1)如果变压器没有漏磁和能量损失，这样的变压器是理想变压器。
(2)变压器只能改变交变电流的电流和电压，不能改变恒定电流的电流和电压。
二、电能的输送1．输电损耗(1)功率损失：设输电电流为I ，输电线的电阻为R ，则功率损失为ΔP ＝I 2R 。
(2)降低输电损耗的两个途径。
①一个途径是减小输电线的电阻。
由电阻定律R ＝ρl S 可知，在输电距离一定的情况下，为减小电阻，应当用电阻率小的金属材料制造输电线。
此外，还要尽可能增加导线的横截面积。
②另一个途径是减小输电导线中的电流，由P ＝UI 可知，当输送功率一定时，提高输电电压可以减小输电电流。
2．远距离输电过程的示意图(如图所示)对理想变压器，各物理量的关系为①P 1＝P 2，P 2＝P 损＋P 3，P 3＝P 4＝P 用。
②U 1U 2＝n 1n 2，U 2＝U 3＋U 线，U 3U 4＝n 3n 4。
③n 1I 1＝n 2I 2，I 2＝I 线＝I 3，n 3I 3＝n 4I 4。
(判断正误，正确的画“√”，错误的画“×”。
)1．变压器不但能改变交变电流的电压，还能改变交变电流的频率。
(×)2．正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压。
(×)3．变压器副线圈并联更多的用电器时，原线圈输入的电流随之增大。
(√)4．变压器原线圈中的电流由副线圈中的电流决定。
