铝及铝合金彩色导电氧化

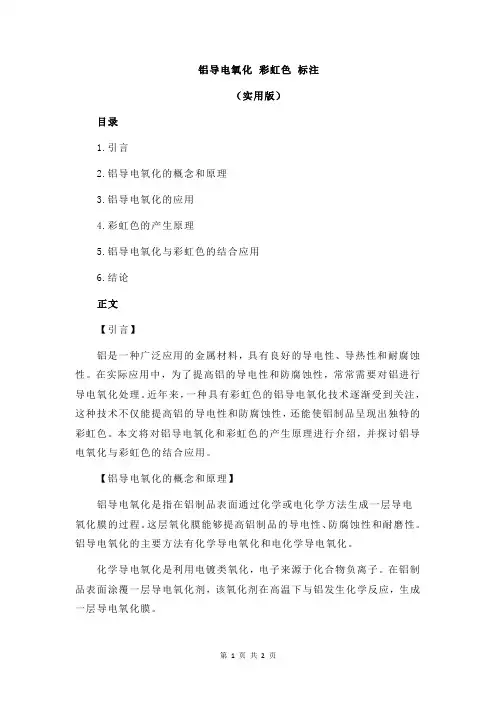

铝导电氧化彩虹色标注（实用版）目录1.引言2.铝导电氧化的概念和原理3.铝导电氧化的应用4.彩虹色的产生原理5.铝导电氧化与彩虹色的结合应用6.结论正文【引言】铝是一种广泛应用的金属材料，具有良好的导电性、导热性和耐腐蚀性。

在实际应用中，为了提高铝的导电性和防腐蚀性，常常需要对铝进行导电氧化处理。

近年来，一种具有彩虹色的铝导电氧化技术逐渐受到关注，这种技术不仅能提高铝的导电性和防腐蚀性，还能使铝制品呈现出独特的彩虹色。

本文将对铝导电氧化和彩虹色的产生原理进行介绍，并探讨铝导电氧化与彩虹色的结合应用。

【铝导电氧化的概念和原理】铝导电氧化是指在铝制品表面通过化学或电化学方法生成一层导电氧化膜的过程。

这层氧化膜能够提高铝制品的导电性、防腐蚀性和耐磨性。

铝导电氧化的主要方法有化学导电氧化和电化学导电氧化。

化学导电氧化是利用电镀类氧化，电子来源于化合物负离子。

在铝制品表面涂覆一层导电氧化剂，该氧化剂在高温下与铝发生化学反应，生成一层导电氧化膜。

电化学导电氧化是通过电解槽中的湿镀方法实现的。

在电解槽中，铝制品作为阴极，通过电流传递，使铝制品表面生成一层导电氧化膜。

【铝导电氧化的应用】铝导电氧化广泛应用于电子、通信、汽车、航空航天等领域。

例如，在电子领域，铝导电氧化技术常用于生产电子元器件、线路板等；在通信领域，铝导电氧化技术可用于制造微波通信设备、天线等；在汽车、航空航天领域，铝导电氧化技术可用于生产汽车车身、航空航天器零部件等。

【彩虹色的产生原理】彩虹色的产生原理与光的干涉现象有关。

当光线照射到具有多层结构的铝导电氧化膜表面时，光线会在各层氧化膜之间发生干涉现象，使不同波长的光在氧化膜表面呈现出不同的颜色。

这种现象称为光的干涉色散现象。

【铝导电氧化与彩虹色的结合应用】将铝导电氧化与彩虹色结合应用，可以制造出具有独特外观和优异性能的铝制品。

例如，在电子产品中，采用彩虹色铝导电氧化技术可以提高产品的美观性和识别度；在建筑装饰领域，采用彩虹色铝导电氧化技术可以制作出具有独特装饰效果的建筑材料。

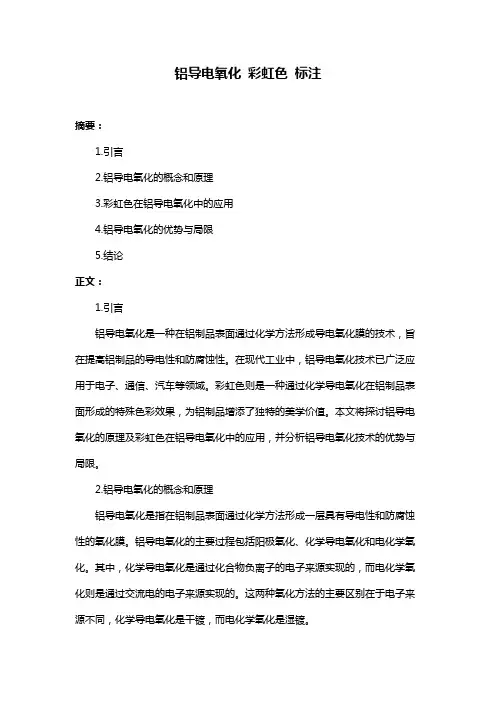

铝导电氧化彩虹色标注摘要：1.引言2.铝导电氧化的概念和原理3.彩虹色在铝导电氧化中的应用4.铝导电氧化的优势与局限5.结论正文：1.引言铝导电氧化是一种在铝制品表面通过化学方法形成导电氧化膜的技术，旨在提高铝制品的导电性和防腐蚀性。

在现代工业中，铝导电氧化技术已广泛应用于电子、通信、汽车等领域。

彩虹色则是一种通过化学导电氧化在铝制品表面形成的特殊色彩效果，为铝制品增添了独特的美学价值。

本文将探讨铝导电氧化的原理及彩虹色在铝导电氧化中的应用，并分析铝导电氧化技术的优势与局限。

2.铝导电氧化的概念和原理铝导电氧化是指在铝制品表面通过化学方法形成一层具有导电性和防腐蚀性的氧化膜。

铝导电氧化的主要过程包括阳极氧化、化学导电氧化和电化学氧化。

其中，化学导电氧化是通过化合物负离子的电子来源实现的，而电化学氧化则是通过交流电的电子来源实现的。

这两种氧化方法的主要区别在于电子来源不同，化学导电氧化是干镀，而电化学氧化是湿镀。

3.彩虹色在铝导电氧化中的应用彩虹色铝导电氧化是一种在铝制品表面形成多彩色效果的技术。

这种技术通过改变氧化膜的厚度、组成和结构，实现对光的干涉和衍射，从而呈现出丰富的色彩。

彩虹色铝导电氧化不仅提高了铝制品的实用性，还为铝制品增添了独特的美学价值。

4.铝导电氧化的优势与局限铝导电氧化技术具有以下优势：（1）提高导电性：铝导电氧化膜具有较高的导电性，能有效防止电磁信号的干扰；（2）防腐蚀性：铝导电氧化膜具有良好的耐腐蚀性，能保护铝制品表面免受环境侵蚀；（3）美观性：通过彩虹色铝导电氧化技术，可以为铝制品赋予独特的美学效果。

然而，铝导电氧化技术也存在一定的局限性：（1）工艺复杂：铝导电氧化工艺相对复杂，涉及阳极氧化、化学导电氧化和电化学氧化等多个环节；（2）成本较高：铝导电氧化膜的制备成本相对较高，可能限制其在某些领域的应用；（3）对环境有一定影响：铝导电氧化过程中可能产生一定程度的环境污染。

5.结论铝导电氧化技术在提高铝制品导电性和防腐蚀性方面具有显著优势，彩虹色铝导电氧化则为铝制品增添了独特的美学价值。

铝及铝合金彩色导电氧化工艺介绍铝及铝合金经导电氧化工艺处理之后，所获的氧化膜仍有优良的导电性能，这是其特有的性能，而且膜层的防护及装饰性能也很好，纯铝表面的膜层色彩比锌层彩虹色钝化膜更雅致，具有较浅且均匀的细纹色彩，是很有应用前景和推广价值的工艺。

铝及铝合金导电氧化工艺操作简便，无需专用设备，近年来有关导电氧化膜层易于吸附有机涂料，结合力良好的认识得到进一步的提高，因而用作涂装（电泳、喷漆）基底的应用范围也得到逐步扩大。

预处理工艺中需要注意的具体细节铝质材料在空气中是极不稳定的，容易生成用肉眼也难以识别的氧化膜。

由于铝件加工工艺方法的不同，如铸造成型，或是由延压板材直接剪切而成，或是机械精细加工成型，或是经不同工艺成型后又经热处理或焊接等，工件表面都会呈现不同状态，不同程度的污物或痕迹，为此在前处理工序中必须根据工件表面的实际情况选择前处理的工艺方法。

（1）精细加工件在前处理工序中需要注意的问题：精细加工件虽然表面的自然氧化膜才初生成，较易清除，但油腻重，特别是孔眼内及其周围（因机加工过程中润滑需要而添加的）这类工件必须先经有机溶剂清洗，若直接用碱洗不但油腻重难以除净，且精细加工面承受不了长时间的强碱腐蚀，结果还会影响到工件表面的粗糙程度和公差的配合，最终有可能成为废品。

（2）铸造成型件在前处理工序中需要注意的问题。

铸造成型件并非所有表面都经过机械加工，未经机加工的表面留有浇铸过程中形成的过厚氧化层，有的还夹有砂层，此时应先用机加工或喷砂方法先除去这一部位的原始氧化膜，或是经碱洗后再加工，只有这样才能既除净未加工部位的原始氧化层，又可避免机加工部位公差尺寸的改变。

（3）经过热处理或焊接工艺的工件在前处理工序中需要注意的问题：按工艺要求，工件转入热处理或焊接工序之前需经有机溶剂清洗，除净表面油污，但目前一般做不到这一点，故工件表面形成一层油污烧结的焦化物，这层焦化物在有机溶剂中是难以除净的，若浸泡在碱液中会引起局部腐蚀，产生麻点或造成凹凸不平，严重影响产品质量。

铝合金导电氧化导电检测标准铝合金导电氧化导电检测标准导电性能在铝合金产品的生产和应用中起着举足轻重的作用。

铝合金导电氧化导电检测标准则是评估铝合金导电性能的重要依据，对于确保铝合金产品的质量和可靠性具有重要意义。

本文将按照从浅入深的方式，对铝合金导电氧化导电检测标准进行全面评估，并结合个人观点和理解，撰写一篇有价值的文章，以便更好地理解这一主题。

一、导电性能的重要性铝合金产品在电子、航空航天、交通运输等领域中应用广泛，其导电性能直接影响着产品的功能和稳定性。

对铝合金产品的导电性能进行准确的检测和评估至关重要。

二、铝合金导电氧化导电检测标准概述铝合金导电氧化导电检测标准是针对铝合金产品导电性能进行检测和评估的一套标准体系，包括导电氧化膜的形成、厚度、导电性能、耐蚀性等多个方面。

这些标准旨在确保铝合金产品具有良好的导电性能和稳定的氧化层，从而满足产品在不同领域的使用要求。

三、铝合金导电氧化导电检测标准的内容和原理1.导电氧化膜的形成：导电氧化膜是铝合金产品表面形成的一层氧化物膜，对于产品的导电性能起着关键作用。

根据标准，导电氧化膜的形成应符合一定的均匀性和密度要求，以确保电流能够顺利传导。

2.导电氧化膜的厚度：导电氧化膜的厚度直接影响着产品的导电性能，标准对导电氧化膜的厚度进行了严格的要求和检测方法，以确保产品具有稳定和可靠的导电性能。

3.导电性能：导电性能是评价铝合金产品导电能力的重要指标，标准规定了导电性能的测试方法和要求，以确保产品在电流传导过程中具有良好的性能表现。

4.耐蚀性：铝合金产品在不同的环境中可能面临腐蚀和氧化的问题，耐蚀性是检测产品稳定性的重要指标之一。

标准对铝合金产品的耐蚀性进行了严格的测试要求，以确保产品能够在不同环境下保持良好的导电性能。

四、个人观点和理解铝合金导电氧化导电检测标准的制定和执行，对于提升铝合金产品的质量和可靠性具有积极的意义。

通过严格遵守这些标准，可以确保铝合金产品具有良好的导电性能和稳定的氧化层，从而满足不同领域的使用需求。

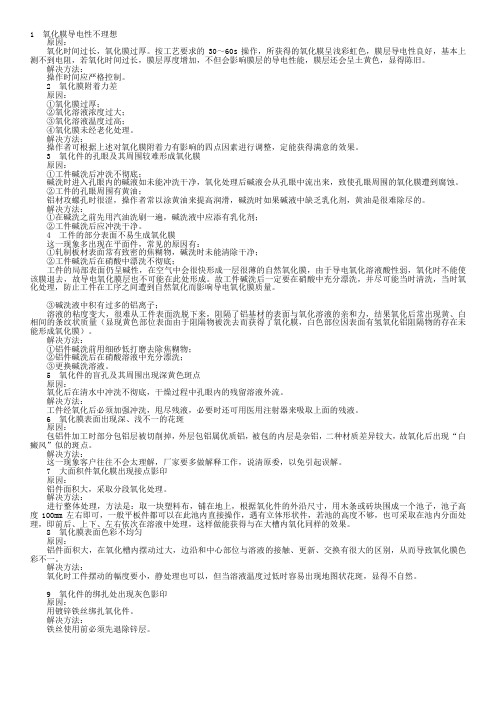

1 氧化膜导电性不理想原因：氧化时间过长，氧化膜过厚。

按工艺要求的30～60s操作，所获得的氧化膜呈浅彩虹色，膜层导电性良好，基本上测不到电阻，若氧化时间过长，膜层厚度增加，不但会影响膜层的导电性能，膜层还会呈土黄色，显得陈旧。

解决方法：操作时间应严格控制。

2 氧化膜附着力差原因：①氧化膜过厚；②氧化溶液浓度过大；③氧化溶液温度过高；④氧化膜未经老化处理。

解决方法：操作者可根据上述对氧化膜附着力有影响的四点因素进行调整，定能获得满意的效果。

3 氧化件的孔眼及其周围较难形成氧化膜原因：①工件碱洗后冲洗不彻底；碱洗时进入孔眼内的碱液如未能冲洗干净，氧化处理后碱液会从孔眼中流出来，致使孔眼周围的氧化膜遭到腐蚀。

②工件的孔眼周围有黄油；铝材攻螺孔时很涩，操作者常以涂黄油来提高润滑，碱洗时如果碱液中缺乏乳化剂，黄油是很难除尽的。

解决方法：①在碱洗之前先用汽油洗刷一遍，碱洗液中应添有乳化剂；②工件碱洗后应冲洗干净。

4 工件的部分表面不易生成氧化膜这一现象多出现在平面件，常见的原因有：①轧制板材表面常有致密的焦糊物，碱洗时未能清除干净；②工件碱洗后在硝酸中漂洗不彻底；工件的局部表面仍呈碱性，在空气中会很快形成一层很薄的自然氧化膜，由于导电氧化溶液酸性弱，氧化时不能使该膜退去，故导电氧化膜层也不可能在此处形成。

故工件碱洗后一定要在硝酸中充分漂洗，并尽可能当时清洗，当时氧化处理，防止工件在工序之间遭到自然氧化而影响导电氧化膜质量。

③碱洗液中积有过多的铝离子；溶液的粘度变大，很难从工件表面洗脱下来，阻隔了铝基材的表面与氧化溶液的亲和力，结果氧化后常出现黄、白相间的条纹状质量（显现黄色部位表面由于阻隔物被洗去而获得了氧化膜，白色部位因表面有氢氧化铝阻隔物的存在未能形成氧化膜）。

解决方法：①铝件碱洗前用细砂低打磨去除焦糊物；②铝件碱洗后在硝酸溶液中充分漂洗；③更换碱洗溶液。

5 氧化件的盲孔及其周围出现深黄色斑点原因：氧化后在清水中冲洗不彻底，干燥过程中孔眼内的残留溶液外流。

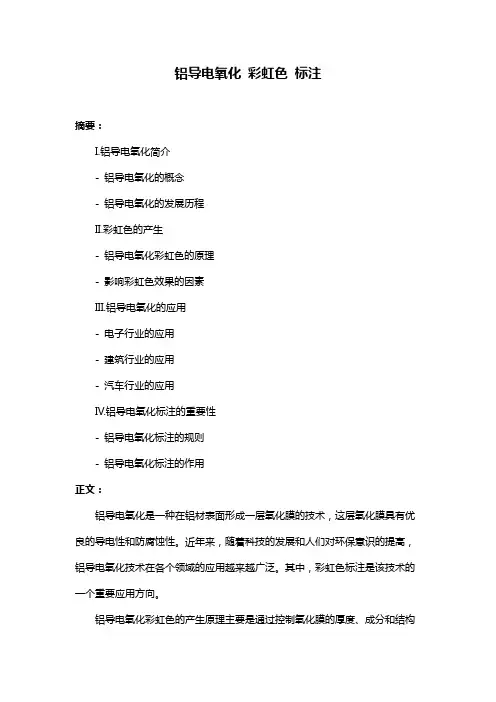

铝导电氧化彩虹色标注摘要：I.铝导电氧化简介- 铝导电氧化的概念- 铝导电氧化的发展历程II.彩虹色的产生- 铝导电氧化彩虹色的原理- 影响彩虹色效果的因素III.铝导电氧化的应用- 电子行业的应用- 建筑行业的应用- 汽车行业的应用IV.铝导电氧化标注的重要性- 铝导电氧化标注的规则- 铝导电氧化标注的作用正文：铝导电氧化是一种在铝材表面形成一层氧化膜的技术，这层氧化膜具有优良的导电性和防腐蚀性。

近年来，随着科技的发展和人们对环保意识的提高，铝导电氧化技术在各个领域的应用越来越广泛。

其中，彩虹色标注是该技术的一个重要应用方向。

铝导电氧化彩虹色的产生原理主要是通过控制氧化膜的厚度、成分和结构等因素，使得光线在氧化膜中发生干涉和折射等现象，从而呈现出丰富多彩的颜色。

这种颜色的产生具有很高的可调控性，可以根据需要调整颜色和效果。

铝导电氧化技术在电子行业中的应用非常广泛，如手机、电脑等电子产品的铝制外壳，常常采用导电氧化技术进行表面处理。

在建筑行业中，铝导电氧化彩虹色被广泛应用于建筑物的外墙装饰，为建筑物增添了一种独特的视觉效果。

此外，汽车行业也将铝导电氧化技术应用于车身部件，以提高汽车的安全性和美观性。

为了确保铝导电氧化产品的质量和性能，相关标准对于这一技术进行了详细的规定。

铝导电氧化标注主要包括膜厚、颜色、抗拉强度等指标。

这些标注对于生产厂家和使用单位具有重要的指导意义，可以帮助他们更好地掌握产品的性能和使用方法。

总之，铝导电氧化技术在各个领域的应用越来越广泛，彩虹色标注成为了一个重要的应用方向。

通过控制氧化膜的厚度、成分和结构等因素，可以实现丰富多彩的视觉效果。

铝合金本色导电氧化
铝合金本色导电氧化通常指的是在铝合金表面进行的一种化学导电氧化处理，旨在提高其电磁屏蔽性能和耐腐蚀性。

具体来说，铝合金本色导电氧化涉及以下几个要点：
1. 氧化膜特性：化学导电氧化后的氧化膜无色透明，膜层厚度较薄，约为0.3～0.5μm，因此具有较好的导电性。

这使得经过导电氧化处理的铝合金部件适用于需要保持一定导电性的场合。

2. 工艺流程：铝合金本色导电氧化的典型工艺流程包括：除油、水洗、碱液腐蚀、精蚀、硝酸酸洗等步骤，最终形成一层氧化铝膜。

3. 影响因素：溶液温度和氧化时间是影响导电氧化质量的两个主要因素。

溶液温度过高可能会导致成膜速度加快，但同时氧化膜容易出现粉化等问题。

4. 与阳极氧化的区别：化学导电氧化（化学氧化）不需要通电，是通过化学反应在铝合金表面形成氧化膜的过程，而阳极氧化则需要在外加电流的作用下进行。

综上所述，铝合金本色导电氧化是一种有效的表面处理方法，它不仅能够提升铝合金的耐腐蚀性和电磁屏蔽能力，还能够保持材料的本色和良好的导电性，适合在电子设备等领域应用。

铝及铝合金的电化学氧化(导电氧化):在电解质溶液中,具有导电表面的制件置于阳极,在外电流的作用下,在制作表面形成氧化膜的过程称为阳极氧化,所产生的膜为阳极氧化膜或电化学转化膜.电化学氧化膜与天然氧化膜不同,氧化膜为堆积细胞结构,每个细胞为一个六角柱体,其顶端为一个圆弧形且具六角星形的细孔截断面.氧化膜有两层结构.靠近基体金属的是一层致密且薄,厚度为0.01~0.05μm的纯AL2O3膜,硬度高,此层即为阻挡层;外层为多孔氧化膜层,由带结晶水的AL2O3组成,硬度较低.电化学氧化按电解液的主要成分可分为:硫酸阳极氧化,草酸阳极氧化,铬酸阳极氧化;按氧化膜的功能可分为:耐磨膜层,耐腐蚀膜层,胶接膜层,绝缘膜层,瓷质膜层及装饰氧化.另外铝的表面处理可以用电镀的方式,提高硬度先镀底铜再镀硬铬,装饰可以镀装饰铬,另外阳极氧化也可进行着色处理《材料工程丛书-表面处理手册》1 氧化染色原理众所周知，阳极氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液中，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键。

这种键结合是可逆的，在一定条件下会发生解吸附作用。

因此，染色之后，必须经过封孔处理，将染料固定在膜孔中，同进增加氧化膜的耐蚀、耐磨等性能。

2 阳极氧化工艺对染色的影响在氧化染色整个流程中，因为氧化工艺原因造成染色不良是比较普遍的。

氧化膜的膜厚和孔隙均匀一致是染色时获得均匀一致颜色的前提和基础，为获得均匀一致的氧化膜，保证足够的循环量，冷却量，保证良好的导电性是举足轻重的，此外就是氧化工艺的稳定性。

硫酸浓度，控制在180—200g／l。

稍高的硫酸浓度可促进氧化膜的溶解反应加快，利于孔隙的扩张，更易于染色；铝离子浓度，控制在5—15 g／l。

铝离子小于5g／l，生成的氧化膜吸附能力降低，影响上色速度，铝离子大于15g／l时，氧化膜的均匀性受到影响，容易出现不规则的膜层。

铝合金本色导电氧化膜涂层概述及解释说明1. 引言1.1 概述铝合金本色导电氧化膜涂层作为一种表面处理技术，具有导电、防腐蚀和美观等优点，已经广泛应用于各个领域。

铝合金本色导电氧化膜涂层是指在铝合金表面形成的一层致密、均匀的氧化膜，并通过特殊处理使其呈现出不同色彩。

这种涂层不仅能提供良好的防护性能，还能够实现与基材间的良好导电性，从而满足各类工业生产中对于导电性和外观要求的双重需要。

1.2 文章结构本文将围绕铝合金本色导电氧化膜涂层展开研究，在以下三个方面进行探讨：定义和特点、制备方法以及应用领域。

文章首先介绍了该涂层的基本概念、形成过程以及主要特性。

随后，我们将详细描述传统制备方法和新型制备方法，并比较它们之间的优缺点，帮助读者选择适合自己需求的制备方法。

最后，我们将探讨铝合金本色导电氧化膜涂层在电器电子领域、汽车工业以及其他领域中的具体应用。

1.3 目的本文的目的是为读者提供关于铝合金本色导电氧化膜涂层的综合概述和解释说明。

通过对该涂层定义、特点、制备方法和应用领域等方面的详细介绍，希望能够增进人们对于这一技术的了解。

同时，我们也希望能够为相关行业提供参考和指导，促进该涂层在实际应用中的推广和发展。

2. 铝合金本色导电氧化膜涂层的定义和特点2.1 导电氧化膜涂层的基本概念铝合金本色导电氧化膜涂层是一种在铝合金表面形成的一层具有导电性能的氧化膜。

导电氧化膜是铝合金经过特定处理后，在其表面形成一层具有良好导电性质的薄膜。

这种薄膜能够提供良好的耐磨、耐腐蚀等性能，同时保持铝合金材料本身的颜色，具备较高的装饰性。

2.2 铝合金本色导电氧化膜涂层的形成和组成铝合金本色导电氧化膜涂层是通过对铝合金进行阳极氧化处理来实现的。

在该过程中，将铝制品置于特定的电解质溶液中，以铝制品作为正极，在外加直流电源下进行阳极氧化反应。

通过控制反应条件和工艺参数，使得在铝表面生成一层致密均匀且具有导电性能的氧化物覆盖层。

该涂层主要由氧化铝组成，氧化铝在铝合金表面形成多孔结构。

铝与铝合金的氧化处理铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄（40- 50A）而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护一装饰性膜层．1随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护一装饰的目的。

经化学氧化杜理获得的氧化膜，厚度一般为0.3～4um，质软、耐磨和抗蚀性能均低于阳极氧化膜．所以，除有特殊用途外，很少单独使用．但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。

、经阳极氧化处理获得的氧化膜，厚度一般在5-20v m，硬质阳极氧化膜厚度可达60- 2500m．其膜层还具有似下特性：，（I）硬度较高。

纯铝氧化膜的硬度比铝合金氧化膜的硬度高．通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的工艺条件有关．阳极氧化膜不仅硬度较高，而且有较好的耐磨性．尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能．(2)有较高的耐蚀性．这是由于阳极氧化膜有较高的化学稳定性．经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好．这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低．所以，一般经阳极氧化后所得的膜必须进行封闭处理，才能提高其耐蚀性能。

(3)有较强的吸附能力。

铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能．（4）有很好的绝缘性能．铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料．(5)绝热抗热性能强．这是因为阳极氧化膜的导热系数大大低于纯铝·阳极氧化膜可耐温15001C左右，而纯铝只能耐660℃．好综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护一装饰等特性．因此，被广泛应用于航空、电气、电子、机械制造和轻工工业等方面。
