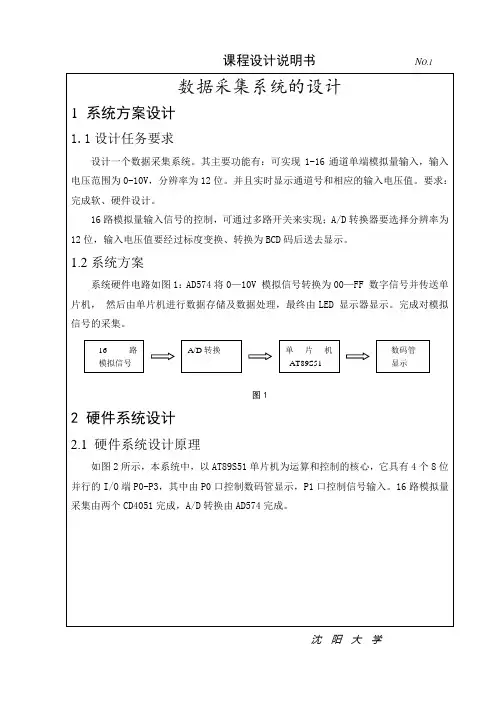

图5图6:数字逻辑部分电源+5V。
:数据输出格式选择信号引脚。
当8/12 =1(+5V)时,双字节输出,即沈阳大学图7 图8AD574A有单极性和双极性两种模拟信号转换方式,这主要通过改变AD574A引脚8、、12的外接电路来实现。
图9左侧所示为单极性转换电路,可实现输入信号0~10V或0~20V的转换,其图9沈阳大学2.2.3单片机模块1、AT89S51单片机的简介AT89S51 是一个低功耗,高性能CMOS 8位单片机,片内含8k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统供给高性价比的解决方案。
AT89S51具有如下特点:40个引脚,8k Bytes Flash片内程序存储器,128 bytes 的随机存取数据存储器(RAM),32个外部双向输入/输出(I/O)口,5个中断优先级2层中断嵌套中断,2个16位可编程定时计数器,2个全双工串行通信口,看门狗(WDT)电路,片内时钟振荡器。
此外,AT89S52设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。
空闲模式下,CPU暂停工作,而RAM定时计数器,串行口,外中断系统可继续工作,掉电模式冻结振荡器而保存RAM的数据,停止芯片其它功能直至外中断激活或硬件复位。
同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式,以适应不一样产品的需求。
AT89S51与AT89C51相比,外型管脚完全相同,AT89C51的HEX程序无须任何转换可直接在AT89S51运行,结果一样。
AT89S比AT89C51新增了一些功能,支持在线编程和看们狗是其中主要特点。
