3.3 低速试运行注：低速试运行前必须设置旋转方向的参数、以及进行磁极位置校正。

1.旋转编码器及动力线的配线确认：主机的配置影响着电机的转动方向以及轿厢的运行方向。

ＣＡ0９系统使用的是永磁电机，因此除了要有速度检测信号以外，还需要增加磁极位置检测的信号。

主机配置对应的电机动力线与旋转编码器的接法如下所示：旋编线在出厂的时候，是已经按照工号的要求配好线的，工程人员检查确认即可。

但是电机的接线需要工程人员按图纸和下表的指引接线。

○ 顺时针转为上行时（面对着绳轮看） ○ 逆时针转为上行时（面对着绳轮看）2.使用GHP设置旋转方向的参数定义电机顺时针转（面对着绳轮看）电梯上行时为正向，定义电机逆时针转电梯上行为反向（见下文图例）。

正转和反转需要设置irerotf的数据，正向时为$A5A5 A5A5，反向时设置$5A5A 5A5A。

为了工程人员操作方便，在GHP操作的时候，只需要在“电机吊挂方向”中选择“正向”和“反向”就可以了，无需直接输入数值。

具体的过程是：进入GHP菜单“调试与试验”+ENTER ——“电机吊挂方向”+ENTER，然后选择“正向”或者“反向”，按压ENTER键确认。

注：操作GHP的时候，选择菜单的确认键为“ENTER”，在后文中提及“进入GHP某菜单”时，不再在后面重复提及“+ENTER”。

发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：正向举例 反向举例说明：朝着曳引轮的方向看去，如果电机是顺时针转，电梯上行，为之正向。

如果电机是逆时针转，电梯上行，为之反向。

３.3.1 现场的磁极自动校正以下就（ＣＡ０９）的现场磁极自动校正进行说明。

在现场进行磁极自动校正时，需要注意以下事项:・确认绝缘测定，配线接线以及作业注意事项上记述的所有项目。

・电机配线、旋编的配线一切正常。

・确保轿厢停止在距最底层10米以上的位置。

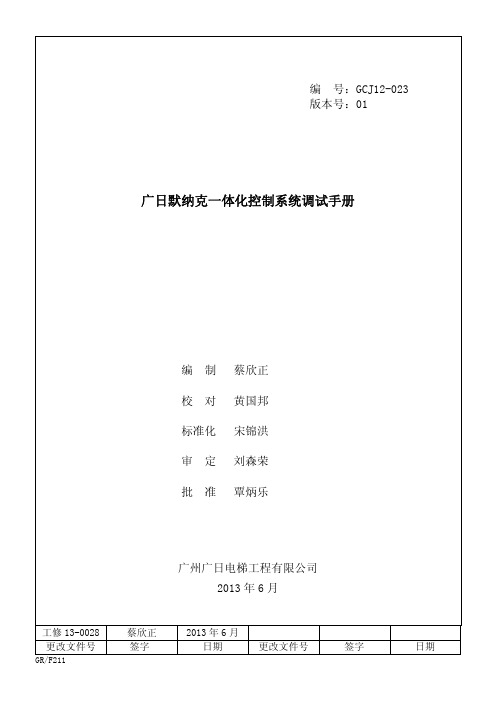

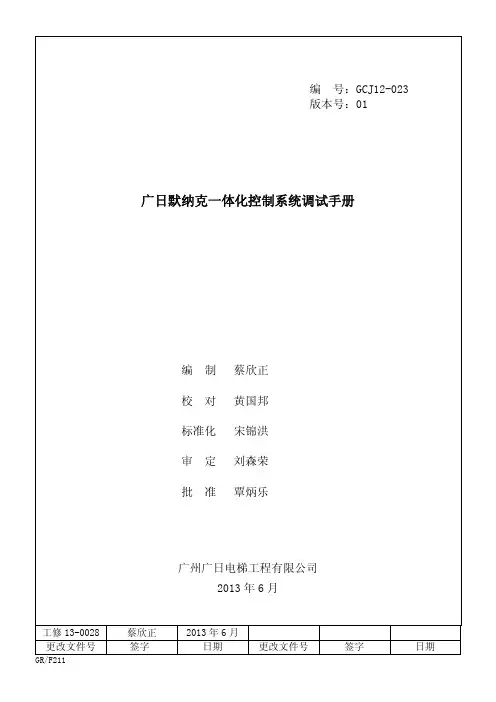

编 号：GCJ12-023版本号：01广日默纳克一体化控制系统调试手册编 制 蔡欣正校 对 黄国邦标准化 宋锦洪审 定 刘森荣批 准 覃炳乐广州广日电梯工程有限公司2013年6月工修13-0028 蔡欣正 2013年6月更改文件号 签字 日期 更改文件号 签字 日期说明：本使用说明所列的全部内容仅适用于广日工程改造默纳克控制系统调试。

目 录（一） 调试操作面板操作说明 (2)（二） 电机自学习说明 (6)（三） 电梯调试 (7)（四） 功能参数表说明（其中F1~F6，F8为主要参数，其余无必要不需更改） (12)（五） 功能参数说明 (23)（六） 故障说明 (37)图1-1-1 操作面板示意1.调试操作面板操作说明1.1 操作面板的外观及各功能区说明操作面板外观如图1-1-1： ¾ 功能指示灯说明：RUN 灯亮时表示NICE3000电梯一体化控制器处于运转状态。

LOCAL/REMOT 保留。

FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。

TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。

¾ 数码显示区：5位LED 显示，可显示运行速度、母线电压等参数。

¾ 单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。

Hz 频率单位 A 电流单位 V 电压单位 RPM 转速单位 %百分数¾ 操作面板键盘按钮说明：按键 名称 功能PRG 编程键 一级菜单的进入和退出，快捷参数删除 ENTER 确认键 逐级进入菜单画面、设定参数确认 ∧ 递增键 数据或功能码的递增 ∨ 递减键 数据或功能码的递减>> 移位键 在停机状态和运行状态下，可以循环选择LED 的显示参数；在修改参数时，可以选择参数的修改位 RUN运行键 在键盘操作方式下，用于启动运行STOP/RESET 停止/复位 键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作QUICK 快捷键进入或退出快捷菜单的一级菜单 MF.K多功选择能键故障信息的显示与消隐1.1.4小键盘的功能及使用说明小键盘由3位数码管与3位按键组成，主要负责主控板MCB控制器的信息显示，以及简单的命令输入。

永大日立电梯调试说明(总139页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、RE及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5)…………………………………6～8…………………………………9～18.......................................19～21.......................................22～23 (23).......................................24～25.......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75.......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101附图一、附图二、e ’NT 调试作业资料。

a
5. 曳引钢丝绳安装工艺流程演示
工艺流程 测量钢丝绳长度→截断钢丝绳→ 挂钢丝绳、安装绳头→调整钢丝绳
曳引钢丝绳安装工艺流程演示
a
小结 · 思考
本节课对曳引钢丝绳的安装做了详细介绍对于个性化的 部件安装，希望安装人员根据从本节学到的知识，结合 随机图样进行调整。
曳引钢带和曳引钢丝绳的优缺点有哪些？
a
4.悬挂钢丝绳
④曳引钢丝绳绕过对重反绳轮后，对这一端绳头做初步的固定处理。另一端钢 丝绳绕过轿厢反绳轮后，对另一端绳头也做初步的固定处理。钢丝绳悬挂基本 完成。 ⑤撤下临时固定对重架的吊索，则钢丝绳呈张紧状态，后续还需进行对重、轿 厢空间位置的调整及钢丝绳的张力调节。 解出的另一绳头绕过对重轮后制作——调节钢丝绳张力，制作完成轿厢侧绳头， 完成放绳对Leabharlann 侧绳头。感谢 聆听a
4.悬挂钢丝绳
(6)安装绳头。先进行单边绳头安装，视曳引比决定绳头板的位置，1:1曳引 比时绳头板位于运动部件上，2:1曳引比时绳头板位于机房梁架上（无机房 时位于顶部梁上）。1:1或2:1电引比时绳头安装方法一样，均是将绳头螺 杆穿入绳头板孔，放入弹簧下护圈、弹簧、弹簧上护圈，平垫、双螺母， 进行初步的配装。 (7)为防止钢丝绳倒捻，应用细钢丝绳穿过每个套孔并用钢丝绳夹头固定。
a
4.悬挂钢丝绳
4.悬挂钢丝绳 (1)钢丝绳在曳引轮、导向轮、反绳轮之间穿越时，切忌强行扯拉钢丝绳，强行 扯拉将会挫伤绳轮、绳槽（绳轮、绳槽布氏硬度HB范围为210~260,而钢丝绳布 氏硬度HB大于320),引起电梯运行时的跳动。 (2)2:1布置，轿厢在顶层，对重在底层。悬挂钢丝绳方法如下： ①用起吊绳引接钢丝绳，并绕过对重反绳轮。
a
2.解开、截断钢丝绳

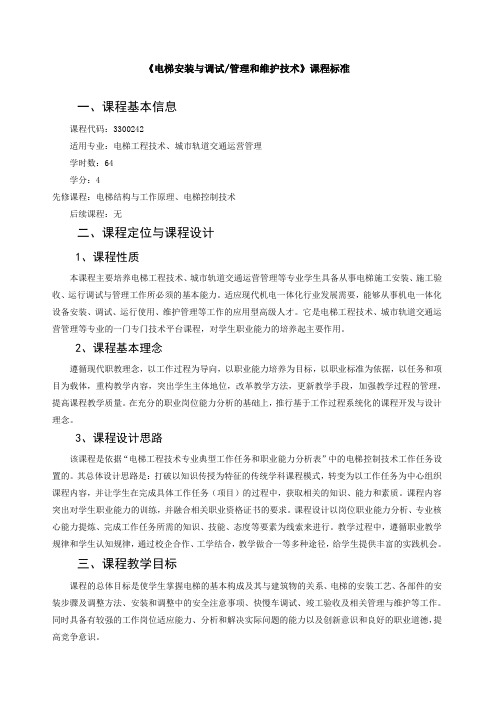

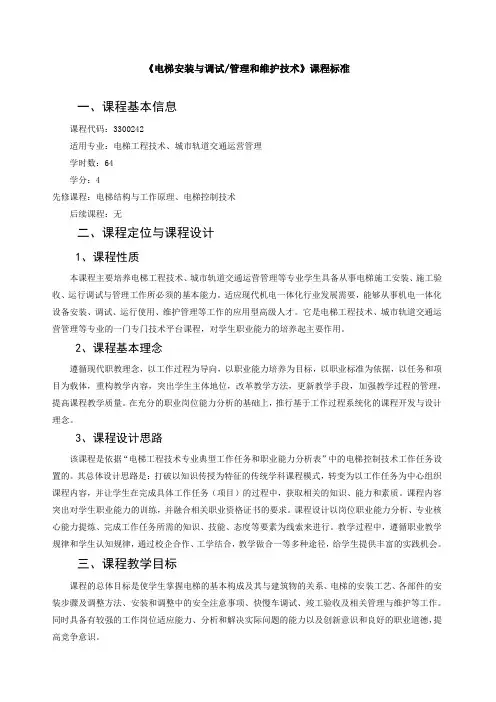

《电梯安装与调试/管理和维护技术》课程标准一、课程基本信息课程代码：3300242适用专业：电梯工程技术、城市轨道交通运营管理学时数：64学分：4先修课程：电梯结构与工作原理、电梯控制技术后续课程：无二、课程定位与课程设计1、课程性质本课程主要培养电梯工程技术、城市轨道交通运营管理等专业学生具备从事电梯施工安装、施工验收、运行调试与管理工作所必须的基本能力。

适应现代机电一体化行业发展需要，能够从事机电一体化设备安装、调试、运行使用、维护管理等工作的应用型高级人才。

它是电梯工程技术、城市轨道交通运营管理等专业的一门专门技术平台课程，对学生职业能力的培养起主要作用。

2、课程基本理念遵循现代职教理念，以工作过程为导向，以职业能力培养为目标，以职业标准为依据，以任务和项目为载体，重构教学内容，突出学生主体地位，改革教学方法，更新教学手段，加强教学过程的管理，提高课程教学质量。

在充分的职业岗位能力分析的基础上，推行基于工作过程系统化的课程开发与设计理念。

3、课程设计思路该课程是依据“电梯工程技术专业典型工作任务和职业能力分析表”中的电梯控制技术工作任务设置的。

其总体设计思路是：打破以知识传授为特征的传统学科课程模式，转变为以工作任务为中心组织课程内容，并让学生在完成具体工作任务（项目）的过程中，获取相关的知识、能力和素质。

课程内容突出对学生职业能力的训练，并融合相关职业资格证书的要求。

课程设计以岗位职业能力分析、专业核心能力提炼、完成工作任务所需的知识、技能、态度等要素为线索来进行。

教学过程中，遵循职业教学规律和学生认知规律，通过校企合作、工学结合，教学做合一等多种途径，给学生提供丰富的实践机会。

三、课程教学目标课程的总体目标是使学生掌握电梯的基本构成及其与建筑物的关系、电梯的安装工艺、各部件的安装步骤及调整方法、安装和调整中的安全注意事项、快慢车调试、竣工验收及相关管理与维护等工作。

同时具备有较强的工作岗位适应能力、分析和解决实际问题的能力以及创新意识和良好的职业道德，提高竞争意识。

由于电梯的类型不同，用途不一， 所以电梯的轿厢、井道、机房的尺寸 与型式也各不相同。 安装电梯前，一 定要按照国家标准，首先测量机房、 井道是否符合要求。如果是新型电梯， 应按 厂家的要求测量。
二、工具的准备 把一个具有许多部件的机、电设备组合 成一个整体，而且要反复校调，这就需要 大量的工 具和设备。所需工具，安装前就 应准备好，决不能现用现抓。只有把安装 所需的工具和设备都 准备好，才能保证安 装工作的顺利进行。
一、电气与土建的关系
电梯的运行空间，是井道。井道由顶板、井道 壁和底坑组成。 顶板，是机房与井道的隔板。既 具有阻止机房的噪音传人井道的作用，又是机房 的承重板， 是安装电梯动力部分的地方。所以， 顶板既要能承受5880 Pa以上的压强．又要除必 要的孔道 外，应是封闭的。 井道壁，多采用钢筋 混授土结构，也可以用砖砌。井道壁在每层的厅 门处，应设有牛腿结 构．以备安装厅门的地坎的 承受负载。
一、导轨架和导轨的安装 1．安装导轨架 (1)安装要求。导轨，是电梯轿厢和对 重运行的轨道。导轨架，就是固定导轨 的架子 导轨，首先要把导轨架安装好。
导轨架的位置，是由样板架上悬挂下放 的导轨和导轨架铅垂线确定的。导轨架之 间的距 离，一般为1.5~2m左右。但上端最 后一个导轨架与机房楼板间的距离，不得 大于500mm。导 轨架的位置，与导轨接头 的距离，必须在200mm以上，而且两根导 轨的接头，不能在同一个水 平面上。每根 导轨、至少应有两个导轨架。
2．吊装和校正导轨
(1)吊装。导轨架全部固定好后，待埋入式所 灌注的水泥沙浆完全凝固后,并经全面检查、 校 调完毕，即可吊装导轨。轿厢导轨和对重导轨， 要分别吊装。 导轨的位置．应由样板架上悬挂 下的导轨架和导轨架铅垂线确定。 导轨吊装 部．要先把底坑槽钢安装好。然后，按由下往上 的顺序，逐根吊装对接．并随时用 压导板和螺 栓把导轨固定在导轨架上。

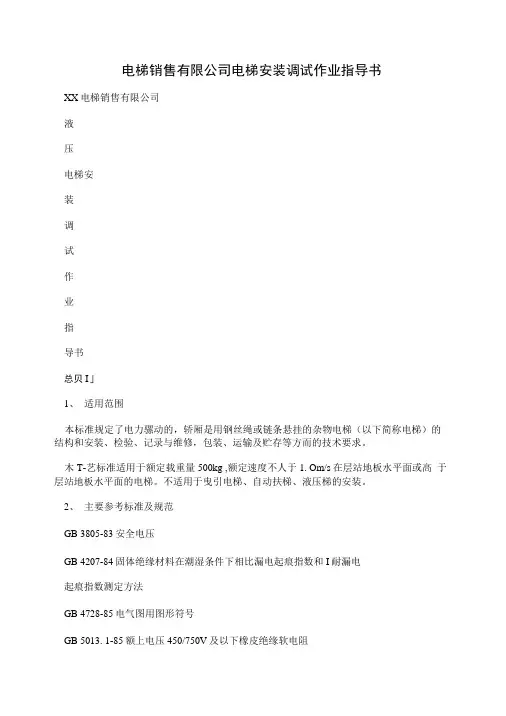

电梯销售有限公司电梯安装调试作业指导书XX电梯销售有限公司液压电梯安装调试作业指导书总贝I」1、适用范围本标准规定了电力骡动的，轿厢是用钢丝绳或链条悬挂的杂物电梯（以下简称电梯）的结构和安装、检验、记录与维修，包装、运输及贮存等方而的技术要求。

木T-艺标准适用于额定载重量500kg ,额定速度不人于1. Om/s在层站地板水平面或高于层站地板水平面的电梯。

不适用于曳引电梯、自动扶梯、液压梯的安装。

2、主要参考标准及规范GB 3805-83安全电压GB 4207-84固体绝缘材料在潮湿条件下相比漏电起痕指数和I耐漏电起痕指数测定方法GB 4728-85电气图用图形符号GB 5013. 1-85额上电压450/750V及以下橡皮绝缘软电阻GB 5023. 1-85 额定电压450/750V 及以卜•聚氯乙烯绝缘电缆 （电线） -般规定GB 5023. 2-85（电线） 额定电压450/750V 及以下聚氯乙烯绝缘电缆 （电线） 固定敷设川电缆GB 5023. 3-85（电线） 额处电压450/750V 及以下聚氯乙烯绝缘电缆 （电线） 连接用软电缆GB 5023.4-86 额定电压450/750V 及以下聚氯乙烯绝缘电缆 （电线） 安装用电线GB 5023. 5-86 额处电压450/750V 及以下聚氯乙烯绝缘电缆 （电线） 屏蔽电线第一部分一•般规定GB 5013. 2-85额定电压450/750V 及以下橡皮绝缘软电阻笫二部分 通川橡套软电缆GB 5013. 4-87额定电压450/750V 及以下橡皮绝缘软电阻第四部分电梯电缆GB 8903-88电梯用钢丝绳GB 9788-88建筑构件耐火试验方法JB 2455-85低压接触器第一章安装前的准备工作电梯安装工地负责人必须向参加安装人员介绍有关电梯井道、机房、仓库、电梯安装材 料，堆货场地、施T 现场、施T 办公室、电话、丿则所、电源、灭火器、火警、报警处、医 疗站，附近医院等事项。

19242螺丝起子螺丝起子一套m6和m7盒装螺丝起子调试印板上的旋转开关必须使用专用的螺丝起子3钳子修理无线电用的钳子和其它的钳子4短接线两根或两根以上在两头带有鳄口钳的电线5探针用于故障排查6动态接插件钳和退针器改线时使用7比例尺150mm金属尺35m钢卷尺22
LEHY-M 乘客电梯
安装调试手册
（LEHY-M-TS）
2） 当有群控柜配置时， 即使当 MCB 断开后， 没有必要请不要触碰有黄色 标记的端子。因为这些端子可能是控制柜和群控柜公用回路中的一点，仍有 可能带电。 1-2. 控制柜操作注意 1） 不要触碰 E1、E2（P203717B000）板上门回路的导电部分，因为这样有可能 损坏与其相连的控制柜中的 IGBT 模块。 2） 当任何 IGBT 需要更换时，应该将逆变器或者整流器中的整组 IGBT 模块一起 更换。 3） 不要将螺钉等小物件随意的临时性的放在控制柜的顶部，以防掉入控制柜中。 4） 如果逆变器和整流器上任一连接线没有连接好，控制柜严禁上电。 5） 安装到位后不能保证工作空间的控制柜一侧 （顶部和四边） 的盖板必须事先装 配到控制柜上。 6） 除非要使用 MTI（维修工具接口卡）重写 P1 板上闪存中的程序和参数，P1 板上的拨动开关 R\M/FWR 不能拨到 FWR 侧。 （如果单个参数需要修改，只需 要将 IND/SPA 开关拨到 IND 侧） 。
电线电缆必须进行适当的捆扎， 避免影响到控制柜中各个组件 的打开。
3） 印板的组成和配置 控制柜 逆变器 IGBT300A 控制柜容量 IGBT600A 逆变器 IGBT300A IGBT600A P1 P203718B000 E1·E2 P203717B000 W1 P203730B000 W2 P203729B000 印刷线路板 SNUBBER P203732B000 FS P203734B000

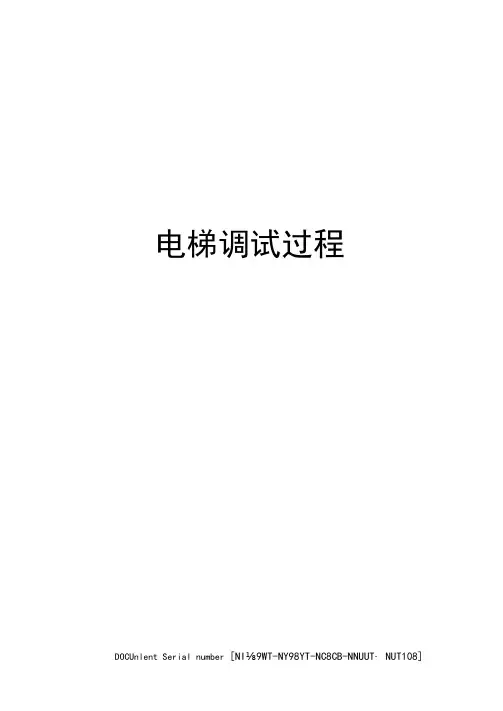

电梯调试过程DOCUnlent Serial number [NI⅛9WT-NY98YT-NC8CB-NNUUT∙NUT108]电梯调试过程调试过程分以下几个阶段：一.通电前的检査二.基木参数的设定三•电机自学习I丿IL慢乍调试五.井道自学习六・快牟调试七•舒适感调试八、减速距离的确定4・1通电前的检査支架.导轨.曳引机•对重.轿厢、钢丝绳•控制柜•限速器等按标准安装到位。
