项目任务书题目：智力竞赛抢答装置的设计与调试系部电子信息工程学院学科门类工学专业光电信息工程2014年12月15日智力竞赛抢答装置的设计与调试摘要随着科学技术的不断发展，促使人们学科学、学技术、学知识的手段多种多样。

抢答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。

但抢答器的使用频率较低，且有的要么制作复杂，要么可靠性低，减少兴致。

做为一个单位若专购一台抢答器虽然在经济上可以承受，但每年使用的次数极少，往往因长期存放使（电子器件的）抢答器损坏,再购置的麻烦和及时性就会影响活动的开展,因此设计了本抢答器。

数字抢答器由主体电路与扩展电路组成。

优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。

通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。

关键词：抢答电路定时电路报警电路时序控制目录一引言 (1)1.1课题来源及意义 (2)1.2 研究现状及趋势 (3)二系统设计 (4)2.1概述 (5)（阐述抢答器的系统原理，包括综述，组成框图及各部分介绍）2.2方案比较 (6)（总结各个方案的优缺点，比较几种方案）2.3 方案确定 (7)（通过上节内容中的几种方案的比较，得出最优方案，并详细介绍）三电路设计与调试 (8)（包括单元电路设计，参数计算，元器件选型，最终得出总电路图，并阐述调试方法与过程）四总结与展望 (9)（总结你的设计方案的优缺点，并提出改进方案）4.1总结 (10)4.2展望 (11)参考文献 (12)附录 (13)（附系统总体电路图，用正规软件绘制）一引言1.1课题来源及意义通过这次课程设计,了解简单多功能数字电路抢答器的组成原理，初步掌握数字电路抢答器的调整及测试方法，提高思考能力和实践能力。

同时通过本课题设计，巩固已学的理论知识，建立逻辑数字电路的理论和实践的结合，了解多功能抢答器各单元电路之间的关系及相互影响，从而能正确设计、计算定时计数的各个单元电路。

数字电路课程设计四路智力抢答器设计者:李自然（04063170）朱建文（04063180）陈乾坤（04063122）四路智力抢答器一、设计目的•（1）了解智力抢答器装置的基本组成和工作原理。

•（2）进一步了解有关集成电路的功能和使用方法。

（3）熟悉数字电路系统的计算机仿真设计方法及调试技术二、实验环境（1）实验设备：计算机、MULTISIM 2001软件。

（2）实验器件：74LS148、触发器、门电路、BCD-七段译码器、555定时器、数码管、发光二极管、按钮、电阻、电容、蜂鸣器等三、实验设计任务与要求•1. 抢答器同时供4名选手或4个代表队比赛，分别用4个按钮就J1~J4表示。

•2. 设置一个系统清除和抢答控制开关J5，该开关由主持人控制。

•3. 抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。

选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

•四、四路智力抢答器原理图五、设计原理与参考电路（1）按键电路和封锁电路（2）号码显示电路（3）灯闪烁与声响电路1、按键电路和封锁电路应答按键即J1~J4采用的都是无自锁的常闭微动按钮。

先按动者，常闭触电断开，即可发出一个上升沿强大时钟信号，使对应路的触发器的输出是高电平。

同时该高电平又通过或非门使其他路的触发器的复位端有效，以封锁其他3路的按键作用。

•在选手抢答成功后，主持人按一下J5键，产生一个正脉冲信号，通过或非门的负脉冲输出，可使4个触发器复位、清零按键电路和封锁电路电路图按键电路和封锁电路电路图IO1输出的时序图2、号码显示电路•如图所示。

抢答成功后，案件保持与封•锁电路将优先案件者对应的那路输出Q置1，Y=0，其他路的输出Q=0,而Y=1。

因此可以将按键保持与封锁电路的输出Y1~Y4作为编码器74LS138的编码申请端，实现对按键1~4的编码，并通过7段译码器驱动器及LED共阴极数码管显示选手的号码•当无选手抢答或主持人按下J5复位键是，Y1~Y4都为高电平，无编码申请，输出YS为低电平，使姨妈驱动器灭灯端有效，数码管指示熄灭。

西安邮电学院数字电路课程设计报告书学院名称：计算机学院学生姓名：陈龙（19）专业名称：网络工程班级：网络0903实习时间：2011年06月06日至2011年06月18日一．设计题目：四路数字抢答器。

二．设计要求:数字抢答器允许在规定的时间内进行抢答,可以数字显示抢答者的序号,并配有相应的灯光指示.对犯规的抢答者,除用灯光报警外,还应显示出犯规者的序号,若规定抢答时间已过,要求告示任何输入的抢答信号君无效,除非重新下达抢答命令.1.此抢答器要求有四路，抢答后其余人抢答无效；2．抢答时间为10秒，在此期间内的抢答视为有效，并用灯指示；3．抢答开始前及计时结束后抢答无效，并用灯指示。

三．使用器件：1.集成器件：74LS75 1片 74LS161 2片 74LS48 2片 74LS04 1片 74LS08 1片74LS20 1片 74LS148 1片 74LS00 1片 555定时器 1片2.其它器材：红灯1个绿灯 1个电阻 150千欧 ,4.7 千欧各一个100欧限流电阻 4个电容 4.7uf 10uf 导线若干面包板 1块七段数码管 2个四. 设计方案由上图所示，主持人宣布开始后，计时电路产生10秒的倒计时，同时抢答电路准备接受抢答。

有人抢答后，抢答电路将当前状态所存，并送入译码显示电路，显示抢答者序号，同时计时电路停止计时，状态电路给出指示表明抢答有效。

如果在主持人宣布开始之前有人抢答，或者计时结束之后有人抢答，状态电路给出指示，表明抢答无效。

一轮抢答结束后，需有主持人进行复位操作，即使抢答电路解锁，计时电路复位，然后开始下一轮的抢答。

1.时钟电路时钟电路采用555产生1Hz的脉冲信号，电路图如下：VCC2.计时电路计时电路采用161芯片，产生10秒的倒计时161功能表如下：状态转移图如下：计时到0后，由主持人电路产生置数信号，使161载入初值0110. 电路图如下：74LS04N时钟信置数信使能信CBA3. 抢答电路抢答电路要求一人抢答后，其他人的抢答均无效。

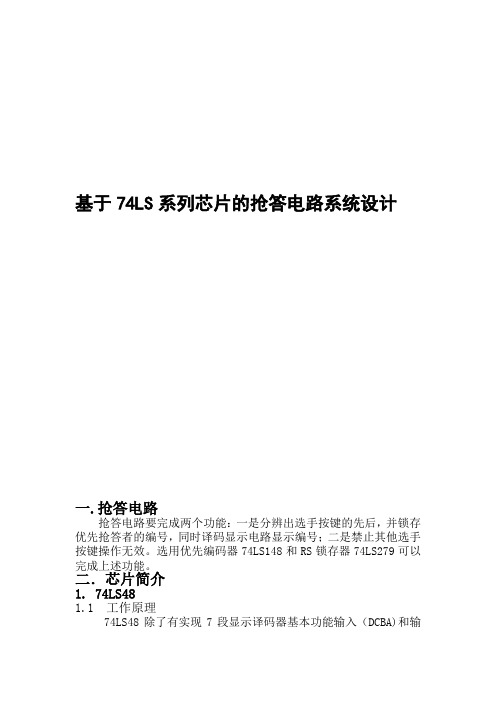

基于74LS系列芯片的抢答电路系统设计一.抢答电路抢答电路要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号；二是禁止其他选手按键操作无效。

选用优先编码器74LS148和RS锁存器74LS279可以完成上述功能。

二．芯片简介1. 74LS481.1 工作原理74LS48除了有实现7段显示译码器基本功能输入（DCBA)和输出（Ya～Yg)端外，74LS48还引入了灯测试输入端（LT)和动态灭零输入端（RBI),以及既有输入功能又有输出功能的消隐输入/动态灭零输出（BI/RBO)端。

1.2 管脚图1.3 真值表2. 74LS1482.1工作原理74LS148有8个信号输入端，3个二进制码输出端。

此外，电路还设置了输入使能端ST非，输出使能端YS和优先编码工作状态标志YEX非。

2.2 管脚图2.3真值表3. 74LS2793.1 工作原理当为低电平，为高电平时，输出端Q为高电平；当为高电平，为低电平时，Q为低电平；当和均为高电平时，Q被锁存在已建立的电平；当和均为低电平时，Q为不稳定的高电平状态。

3.2 管脚图和真值表三．抢答系统设计电路图四．抢答电路工作原理简述当主持人控制开关S置于"清零"端时，RS触发器的R非端均为０，４个触发器输出（Q4—Q1）全部置０，使74LS48的BI的非＝０，显示器灯灭；74LS148的选通输入端ST的非=0，使之处于工作状态，此时锁存电路不工作。

当主持人把开关S置于"开始"时，优先编码器和锁存电路同时处于工作状态，即抢答器处于等待工作状态，等待输入端的信号输入，当有选手将键按下时（如按下S2），74LS148的输出Y2Y1Y0的非=110，YEX的非=0，经RS锁存后，CTR=1，BI的非=1，74LS279处于工作状态，Q4Q3Q2 =010,74LS48处于工作状态，经74LS148译码后，显示器显示为"2"。

电子课程设计题目：抢答器电路设计系别：电气与电子工程系专业：自动化姓名：学号：指导教师：奥特曼河南城建学院2011年6月19日一、设计目的1、学习数字电路中的优先编码器、锁存器 、多谐振荡器、译码器、数据显示管 的综合应用。

2、熟悉抢答器的工作原理3、了解数字系统设计，调试及故障排除方法。

二、设计要求1、四组参赛者进行抢答，当抢答组按下抢答按钮时，抢答器能准确的判断 出抢答者。

2、抢答器应具有互锁功能，及某组抢答后能自动封锁其他各组进行抢答。

3、抢答器应具有限时功能，及限制抢答时间、答题时间等，要求显示时间 数据。

4、系统具有一个总的复位开关。

三、电路的总体结构 1，方案比较 一， 方案一1、电路的总体原理框图抢答电路选用优先编码器 74LS148 和锁存器 74LS297 来完成。

该电路主要完定时电路译码器电路显示电路秒脉冲产生电路优先编码器电路控制电路抢答按钮锁存器主持人控制开关译码器显示电路成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号（显示电路采用七段数字数码显示管）；二是禁止其他选手按键，其按键操作无效。

定时电路原理及设计：该部分主要由555定时器秒脉冲产生电路、十进制同步加减计数器74LS192减法计数电路、74LS48译码电路和1个7段数码管即相关电路组成。

具体电路如图所示。

一块74LS192实现减法计数，通过译码电路74LS48显示到数码管上，其时钟信号由时钟产生电路提供。

按键弹起后，计数器开始减法计数工作，并将时间显示在七段数码显示管上，当有人抢答时，停止计数并显示此时的倒计时时间；如果没有人抢答，且倒计时时间到时，输出低电平到时序控制电路，同时以后选手抢答无效。

结合我们的实际经验及考虑到元器件的成本，我们选择的电阻值为R1=15K，R2=68K，C=10uF，代入到上式中即得，即秒脉冲。

二，方案二抢答电路：使用74ls175作为锁存电路，当有人抢答时，利用锁存器的输出信号号将时钟脉冲置零，74ls175立即被锁存，这时抢答无效，使用74ls148作为编码器，对输入的型号进行编码，输出4位的BCD码，再将这四位的BCD 码输入共阴数码管里显示出抢答者的编号。
