关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。
DXU：分配交换单元，实际为基站主控单元，两M接口。
Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。
以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。
天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。
同理天线B。
（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。
可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。
同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。
为TRU1和TRU2提供RXB信号。
（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。

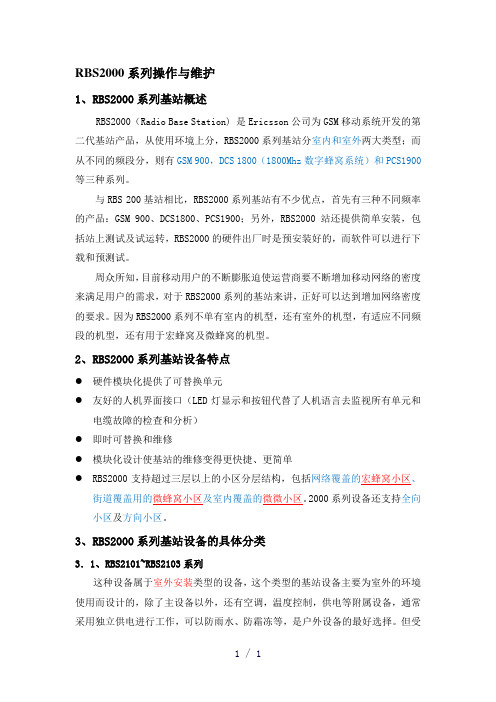

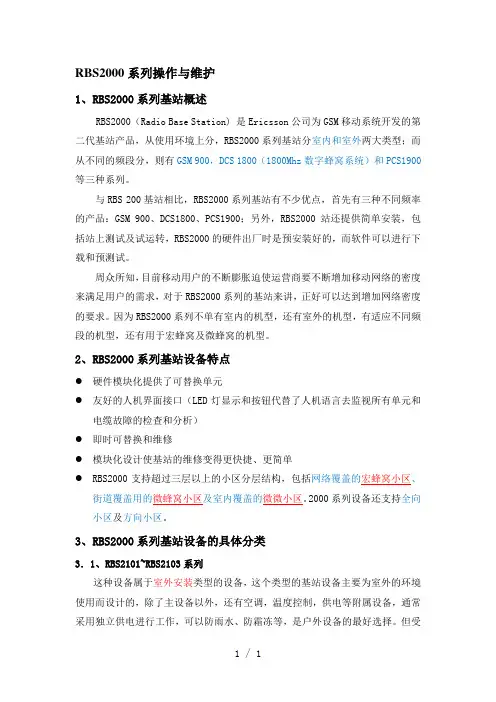

RBS2000系列操作与维护1、RBS2000系列基站概述RBS2000（Radio Base Station) 是Ericsson公司为GSM移动系统开发的第二代基站产品，从使用环境上分，RBS2000系列基站分室内和室外两大类型；而从不同的频段分，则有GSM 900，DCS 1800（1800Mhz数字蜂窝系统）和PCS1900等三种系列。

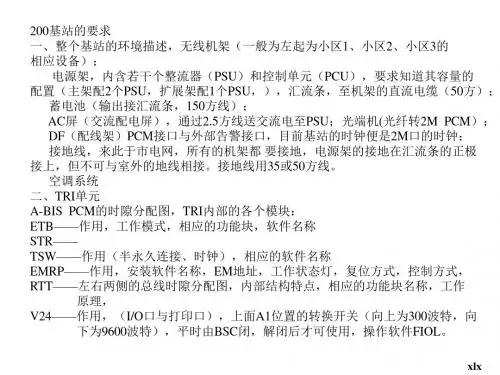

与RBS 200基站相比，RBS2000系列基站有不少优点，首先有三种不同频率的产品：GSM 900、DCS1800、PCS1900；另外，RBS2000站还提供简单安装，包括站上测试及试运转，RBS2000的硬件出厂时是预安装好的，而软件可以进行下载和预测试。
周众所知，目前移动用户的不断膨胀迫使运营商要不断增加移动网络的密度来满足用户的需求，对于RBS2000系列的基站来讲，正好可以达到增加网络密度的要求。
因为RBS2000系列不单有室内的机型，还有室外的机型，有适应不同频段的机型，还有用于宏蜂窝及微蜂窝的机型。
2、RBS2000系列基站设备特点●硬件模块化提供了可替换单元●友好的人机界面接口（LED灯显示和按钮代替了人机语言去监视所有单元和电缆故障的检查和分析）●即时可替换和维修●模块化设计使基站的维修变得更快捷、更简单●RBS2000支持超过三层以上的小区分层结构，包括网络覆盖的宏蜂窝小区、街道覆盖用的微蜂窝小区及室内覆盖的微微小区。
2000系列设备还支持全向小区及方向小区。
3、RBS2000系列基站设备的具体分类3．1、RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等，是户外设备的最好选择。
但受外界干扰较大，不利网络的稳定。
在我国的GSM运营商所采用的机型中几乎不使用该系列的机型。
3．2、RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。

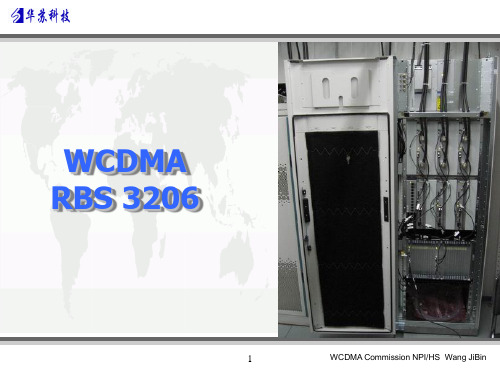

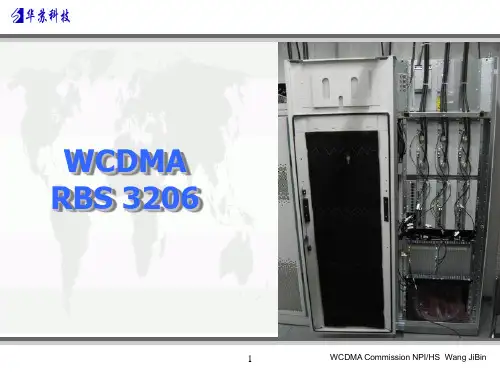

WCDMA RBS 3206RBS 3206简介及本调•WCDMA RBS3206 基站简介•WCDMA RBS3206 基站本调RBS 3206简介滤波器机框无线机框主单元机框电源转换机框RBS3206电源连接单元电源连接单元(DCCU)设备电源支持(可选)：DCF 31 (-48 to -60 V DC)DCF 32 (+24 V DC)RBS 3206电源开关单元电源开关单元：电源开关由下至上为：CB1、CB2、CB3、CB4、CB5、CB6、CB7、CB8、CB9、CB10电源的供电流程外界电源输入RBS 3206主单元主单元：1、CBU基本控制单元，槽位1,242、RAX板，槽位93、TX板，槽位10，114、RUIF无线单元接口板，槽位12CBU 接口电源接口传输1和2的接口传输3和4的接口GPS接口风扇控制总线访问基站的RG45网口访问基站的串口RUIF接口1扇区RU接口2扇区RU接口3扇区RU接口主单元与RU间的连接RURBS3206传输接口传输连接接口：传输接口与CBU 之间的内部连接。
TX1RX1TX2RX2RX4TX4RX3TX3RBS3206风扇控制单元风扇控制单元(FCU)：1、该单元通过外部控制线对设备风扇进行控制。
2、由该单元产生风扇低速告警。
3、FCU通过RS-485电缆与CBU连接。
RBS 3206远端单元滤波器机框无线机框滤波器机框：滤波器(FU)无线机框：1、电源开关单元。
2、无线单元(RU)。
3、该单元最多支持6个RUFU与RU的各接口及连接FU RURBS 3206本调•基站脚本的修改•登陆基站•O&M脚本的运行•基站配置脚本的运行•基站最终数据脚本的运行基站脚本的修改O&M脚本文件3206_OamAccess117基站设备配制脚本3206_SiteEquipment117基站分配脚本3206_SiteComplete_117以上文件中的红色字体的为要修改的内容。

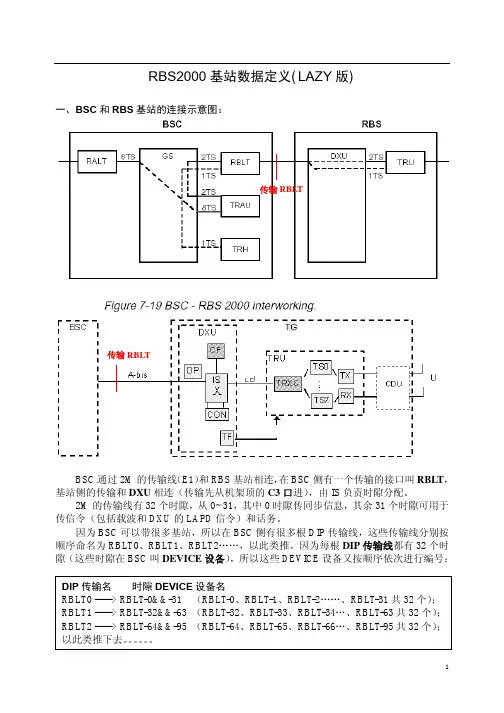

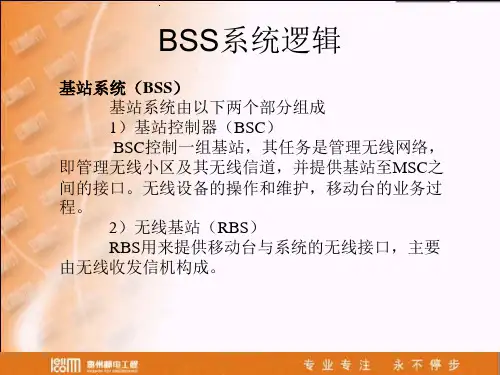

RBS2000基站数据定义(LAZY版)一、BSC和RBS基站的连接示意图：传输RBLT传输RBLTBSC通过2M的传输线（E1）和RBS基站相连，在BSC侧有一个传输的接口叫RBLT，基站侧的传输和DXU相连（传输先从机架顶的C3口进），由IS负责时隙分配。
2M的传输线有32个时隙，从0~31，其中0时隙传同步信息，其余31个时隙可用于传信令（包括载波和DXU的LAPD信令）和话务。
因为BSC可以带很多基站，所以在BSC侧有很多根DIP传输线，这些传输线分别按顺序命名为RBLT0、RBLT1、RBLT2……，以此类推。
因为每根DIP传输线都有32个时隙（这些时隙在BSC叫DEVICE设备），所以这些DEVICE设备又按顺序依次进行编号：二、DXU中的IS内部连接：不固定固定PCM-APCM-B内部连接由BSC通过OML链中的IS CONFIGURE REQUEST来自动定义，基本的连接点是16K，每1个DCP相对于4个ICP（IS的连接点）或4个CCP（CON的连接点），ICP的数目从4至711，且ICP=DCPx4+0---3；IS CONFIGURE REQUEST 信息中包含有一份连接组的清单，用于表示PCM侧的ICP与LOCAL-BUS侧的ICP的对应关系以及连续系数，如果此系数为1，表示连接信道为16K，2为32K，4为64K 。
如果有两个连续的PCM TS连接到LOCAL-BUS的两个连续的TS，则此时的系数应是8。
对于小区数据来讲，我们这里需要关注的只是，DXU中DCP的分配：三、时隙占用：从BSC的RBLT到RBS基站的PCM传输上来看，分三种情况：1、不采用信令压缩：每个载波TRU传送的内容有信令和话务（语音或数据），需要3个时隙，一个用于传LAPD信令，2个时隙用于传话务。
DXU的公共信令和其中一个TRU的LAPD信令合在一起进行传送；2、LAPD压缩（LAPD Concentration）：可以把四路LAPD信令压缩到一个时隙中进行传送。

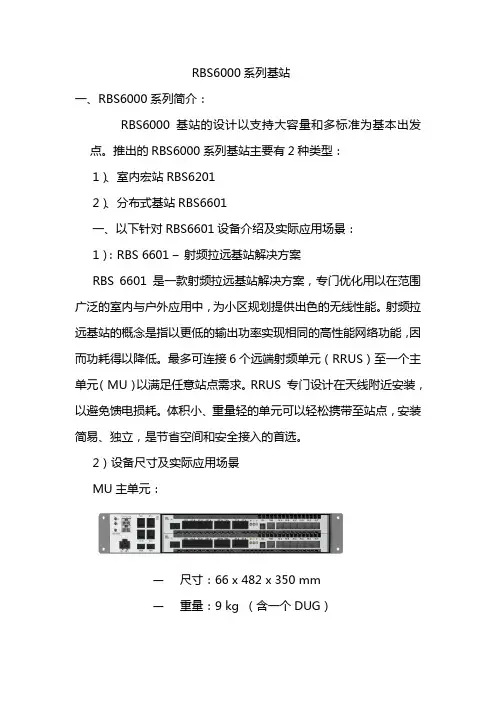

RBS6000系列基站
一、RBS6000系列简介：
RBS6000基站的设计以支持大容量和多标准为基本出发点。
推出的RBS6000系列基站主要有2种类型：
1）、室内宏站RBS6201
2）、分布式基站RBS6601
一、以下针对RBS6601设备介绍及实际应用场景：
1）：RBS 6601 –射频拉远基站解决方案
RBS 6601 是一款射频拉远基站解决方案，专门优化用以在范围广泛的室内与户外应用中，为小区规划提供出色的无线性能。
射频拉远基站的概念是指以更低的输出功率实现相同的高性能网络功能，因而功耗得以降低。
最多可连接6个远端射频单元（RRUS）至一个主单元（MU）以满足任意站点需求。
RRUS 专门设计在天线附近安装，以避免馈电损耗。
体积小、重量轻的单元可以轻松携带至站点，安装简易、独立，是节省空间和安全接入的首选。
2）设备尺寸及实际应用场景
MU主单元：
—尺寸：66 x 482 x 350 mm
—重量：9 kg （含一个DUG）
—输入电压: -48 V DC
MU主单元设计安装在距离RRUS01光缆传输距离最大不大于40KM物理基站或者弱电井，安装方式挂墙安装或安装于19英寸机柜。
3）RRUS01 射频拉远单元：
RRUS 设计安装在天线附近，可以安装在墙上或柱体上。
4）实际安装场景：
外租基站：
一、抱杆或女儿墙安装：。
