2019-2020年高中物理 第4章第六节互感和自感 知能优化训练 新人教版选修3-2

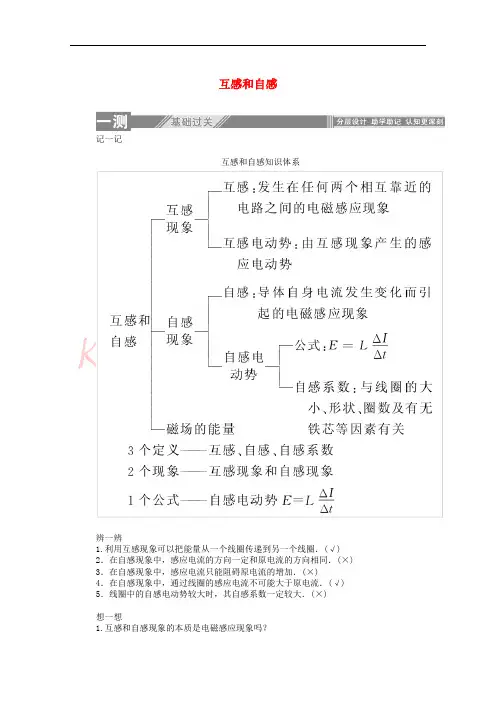

互感和自感记一记互感和自感知识体系辨一辨1.利用互感现象可以把能量从一个线圈传递到另一个线圈．(√) 2．在自感现象中，感应电流的方向一定和原电流的方向相同．(×) 3．在自感现象中，感应电流只能阻碍原电流的增加．(×)4．在自感现象中，通过线圈的感应电流不可能大于原电流．(√) 5．线圈中的自感电动势较大时，其自感系数一定较大．(×)想一想1.互感和自感现象的本质是电磁感应现象吗？提示：是，都是利用电磁感应现象工作的．2．在通电自感现象中，自感电动势的方向与原电流的方向相同还是相反？自感电动势能阻止电流的增大吗？提示：当线圈中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流的增大，但不能阻止电流的变化．3．断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？试从能量的角度加以解释．提示：开关断开后，线圈中储存的磁场能释放出来转化为电能，故灯泡发光会持续一段时间．思考感悟：练一练1.关于线圈的自感系数，下面说法正确的是( )A．线圈的自感系数越大，自感电动势就一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的性质及有无铁芯决定解析：自感系数是由线圈的大小、形状、圈数、有无铁芯等因素决定的，故B、C两项错误，D项正确；自感电动势不仅与自感系数有关，还与电流变化快慢有关，故A项错误．答案：D2．如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是( ) A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D．变化的电流、玻璃杯解析：通入恒定直流时，所产生的磁场不变，不会产生感应电流；通入变化的电流，所产生的磁场发生变化，在空间产生感生电场．铁锅是导体，感生电场在导体内产生电流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温，C项正确．答案：C3．如图甲所示，A、B两绝缘金属环套在同一铁芯上，A环中电流i A随时间t的变化规律如图乙所示，下列说法中正确的是( )A．t1时刻，两环作用力最大B．t2和t3时刻，两环相互吸引C．t2时刻两环相互吸引，t3时刻两环相互排斥D．t3和t4时刻，两环相互吸引解析：t1时刻B环的感应电流为零，故两环作用力为零，则A项错误；t2时刻A环中电流在减小，则B环中产生与A环中同向的电流，故相互吸引，t3时刻同理也相互吸引，故B 项正确，C项错误；t4时刻A中电流为零，两环无相互作用，D项错误．答案：B4．如图所示，电感线圈L 的直流电阻R L ＝3.0 Ω，小灯泡A 的电阻R ＝6.0 Ω，闭合开关S ，待电路稳定后再断开开关，则在断开开关S 的瞬间，小灯泡A( )A ．不熄灭B ．立即熄灭C ．逐渐熄灭D ．闪亮一下再逐渐熄灭解析：因为电感线圈的直流电阻R L ＜R ，当电流达到稳定时，小灯泡中的电流小于线圈中的电流，开关S 断开瞬间，线圈L 产生自感电动势， L 中电流要逐渐变小，灯泡中的电流与L 中的电流变化一致，由于电流比灯泡原来的电流大，所以灯泡要闪亮一下再逐渐熄灭，故D 项正确，A 、B 、C 三项错误．答案：D要点一 自感现象 自感电动势1.关于自感现象，正确的说法是( )A ．自感电动势一定和原来的电流方向相反B ．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大C ．对于同一线圈，当电流变化越快时，线圈的自感系数也越大D ．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大解析：当电流增加时，自感电动势的方向与原来的电流反向，当电流减小时，自感电动势的方向与原来的电流同向，故选项A 错误；自感电动势的大小，与电流变化快慢有关，与电流变化大小无关，故选项B 错误，选项D 正确；自感系数只取决于线圈的本身因素，与电流变化快慢无关，故选项C 错误．答案：D2．关于线圈自感系数的说法错误的是( )A ．自感电动势越大，自感系数也越大B ．把线圈中的铁芯抽出一些，自感系数减小C ．把线圈匝数增加一些，自感系数变大D ．电感是自感系数的简称解析：自感系数的大小是由线圈的匝数、形状、粗细、有无铁芯等决定的，与电流大小、自感电动势大小无关，匝数越多，自感系数越大，有铁芯时，自感系数显著增大，故A 项错误，B 、C 两项正确；同时，自感系数简称为电感，故D 项正确．答案：A3．关于线圈中自感电动势大小的说法中正确的是( )A ．电感一定时，电流变化越大，自感电动势越大B ．电感一定时，电流变化越快，自感电动势越大C ．通过线圈的电流为零的瞬间，自感电动势为零D ．通过线圈的电流为最大值的瞬间，自感电动势最大解析：电感一定时，电流变化越快，ΔI Δt 越大，由E ＝L ΔI Δt知，自感电动势越大，A 项错误，B 项正确；线圈中电流为零时，电流的变化率不一定为零，自感电动势不一定为零，故C 项错误；当通过线圈的电流最大时，电流的变化率为零，自感电动势为零，故D 项错误．答案：B4．(多选)如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，这时灯泡具有一定的亮度，若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到( )A．灯泡变暗 B．灯泡变亮C．螺线管缩短 D．螺线管伸长解析：当软铁棒插入螺线管中时，穿过螺线管的磁通量增加，故产生反向的自感电动势，所以电流减小，灯泡变暗，每匝线圈间同向电流作用力减小，故螺线管伸长，选项A、D两项正确．答案：AD要点二通电自感和断电自感5．如图所示，电路中自感线圈电阻很小，可以忽略不计. R的阻值和L的自感系数都很大，A、B为两个完全相同的灯泡，电源为理想电源，当S闭合时，下列说法正确的是( ) A．A比B先亮，然后A灭B．B比A先亮，然后A灯逐渐变亮C．A、B一起亮，然后A灭D．A、B一起亮，然后B灭解析：S闭合时，由于与A灯串联的线圈L的自感系数很大，故在线圈上产生很大的自感电动势，阻碍电流的增大，所以B比A先亮，由于L的直流电阻很小，所以稳定后A灯的电流变大，A灯逐渐变亮，故A、C、D三项错误，B项正确．答案：B6．如图甲、乙中，自感线圈L的电阻很小，接通S，使电路达到稳定，灯泡A发光，下列说法正确的是( )A．在电路甲中，断开S，A将立即熄灭B．在电路甲中，断开S，A将先变得更亮，然后逐渐变暗C．在电路乙中，断开S，A将逐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗解析：甲图中，灯泡A与电感线圈L在同一个支路中，流过的电流相同，断开开关S时，线圈L中的自感电动势的作用使得支路中的电流瞬时不变，以后渐渐变小，A、B两项错误；乙图中，灯泡A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时，电感线圈的自感电动势要阻碍电流变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给灯泡A供电．因此反向流过A的电流瞬间要变大，然后逐渐变小，所以灯泡要先更亮一下，然后渐渐变暗，C项错误，D项正确．答案：D7．如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻R L与灯泡的电阻R满足R L<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是( )解析：当闭合开关时，L会阻碍电流的增大，所以流过L的电流只能逐渐增大，流过L 的电流增大，则流过干路的电流增大，则电源的内电阻消耗的电压增大，路端电压减小，所以流过灯泡的电流会逐渐减小，一直到电路稳定．正常工作时，由于自感线圈L直流电阻值小于灯泡的阻值，通过线圈L的电流大于通过灯泡的电流；当断开开关，由于电感阻碍自身电流变化，产生的感应电流流过电阻，其方向与原来流过电阻的方向相反，且电流比灯泡原来的电流大，然后电流慢慢减小最后为0，故C项正确，A、B、D三项错误．答案：C8．在如图所示的电路中，A1和A2是两个完全相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计．下列说法中正确的是( )A．合上开关S，A1先亮，A2后亮，最后一样亮B．断开开关S，A1和A2都要过一会儿才熄灭C．断开开关S，A2闪亮一下再熄灭D．断开开关S，流过A2的电流方向向右解析：当开关S闭合时，灯A2立即发光．通过线圈L的电流增大，穿过线圈的磁通量增大，根据自感现象可知，线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，A1逐渐亮起来．线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同，故A项错误；稳定后当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，与灯泡A1、A2构成闭合回路放电，两灯都过一会儿熄灭，由于当电流逐渐稳定时，两灯电流相等，所以断开开关S时，A2不会再闪亮一下再熄灭，故B项正确，C项错误；稳定后当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，流过A2的电流方向向左，故D项错误．答案：B基础达标1.(多选)关于互感现象，下列说法正确的是( )A．两个线圈之间必须有导线相连，才能产生互感现象B ．互感现象可以把能量从一个线圈传到另一个线圈C ．互感现象都是有益的D ．变压器是利用互感现象制成的解析：两个线圈之间没有导线相连，也能产生互感现象，选项A 错误；互感现象可以把能量从一个线圈传到另一个线圈，选项B 正确；互感现象并非都是有益的，有时会影响电路的正常工作，选项C 错误；变压器是利用互感现象制成的，选项D 正确．答案：BD2．(多选)下列哪些单位关系是正确的是( )A ．1亨＝1欧·秒B ．1亨＝1伏·安/秒C ．1伏＝1韦/秒D ．1伏＝1亨·安/秒解析：由E ＝L ΔI Δt 得L ＝E ΔI Δt取E ＝1伏，ΔI Δt＝1安/秒，得1亨＝1欧·秒，1伏＝1亨·安/秒，故选项A 、D 两项正确，B 项错误；由E ＝n ΔΦΔt知，1伏＝1韦/秒，选项C 项正确． 答案：ACD3．(多选)下列关于互感现象的说法正确的是( )A ．一个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象B ．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律C ．利用互感现象能够将能量由一个线圈传递到另一个线圈，人们制造了收音机的“磁性天线”D ．互感现象在电力工程以及电子电路中不会影响电路的正常工作解析：互感现象能发生在任何两个相互靠近的电路之间，会影响电路的正常工作，D 项错误．答案：ABC4．无线电力传输目前已取得重大突破，在日本展出了一种非接触式电源供应系统．这种系统基于电磁感应原理可无线传输电力．两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示．下列说法正确的是( )A ．若A 线圈中输入电流，B 线圈中就会产生感应电动势B ．只有A 线圈中输入变化的电流，B 线圈中才会产生感应电动势C ．A 中电流越大，B 中感应电动势越大D ．A 中电流变化越快，B 中感应电动势越大解析：根据产生感应电动势的条件，只有处于变化的磁场中，B 线圈才能产生感应电动势，A 项错误，B 项正确；根据法拉第电磁感应定律，感应电动势的大小取决于磁通量变化率，所以C 项错误，D 项正确．答案：BD5．在生产实际中，有些高压直流电路含有自感系数很大的线圈，当电路中的开关S 由闭合到断开时，线圈会产生很高的自感电动势，使开关S 处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，下列方案可行的是( )解析：闭合S时，二极管处于反向截止状态，不影响电路正常工作．断开S时，由于自感现象，线圈跟二极管D组成闭合回路，此时二极管处于正向导通状态，可以避免电弧的产生，故D选项正确．答案：D6．在无线电仪器中，常需要在距离较近的地方安装两个线圈，并要求一个线圈中有电流变化时，对另一个线圈中的电流影响尽量小，则下图中两个线圈的相对安装位置最符合该要求的是( )解析：某一个线圈的磁场通过另一个线圈的磁通量的变化率越小，影响则越小，欲使两线圈由于互感的影响尽量小，应放置成D选项的情形，这样其一个线圈的磁场通过另一个线圈的磁通量的变化应为零，故D选项正确．答案：D7．在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图所示．其道理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股导线中的电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感，选项A、B、D三项错误，只有C项正确．答案：C8．(多选)如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是一个自感系数很大、直流电阻为零的自感线圈，E为电源，S为开关．关于三盏灯泡，下列说法正确的是( ) A．合上开关，c、b先亮，a后亮B．合上开关一会后，a、b一样亮C．断开开关，b、c同时熄灭，a缓慢熄灭D．断开开关，c马上熄灭，b闪一下后和a一起缓慢熄灭解析：闭合开关S时，由于线圈L的自感作用，流过a灯的电流逐渐增大，所以a灯后亮，b、c灯与电源构成回路，所以b、c灯先亮，故A项正确；合上开关一会后，电路稳定，L是一个直流电阻为零的自感线圈，可视为导线，a、b灯完全相同，并联电压相同，故a、b 灯一样亮，故B项正确；断开开关瞬间，a、b灯与线圈构成闭合回路．由于L的自感作用，a、b灯的电流要逐渐减小，故c灯马上熄灭，a、b灯缓慢熄灭，C项错误；由于电路稳定时，a、b灯中电流相同，故b灯无闪亮现象，D项错误．答案：AB9．(多选)如图所示是一种延时开关的原理图，当S1闭合、S2断开时，电磁铁F将衔铁D吸下，C线路接通；当S1断开、S2闭合时，由于电磁感应作用，D将延迟一段时间才被释放，则( )A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的开关S2，无延时作用D．如果断开B线圈的开关S2，延时将变长解析：线圈A中的磁场随开关S1的闭合而产生，随S1的断开而消失．当S1闭合时，线圈A中的磁场穿过线圈B，当S2闭合，S1断开时，线圈A在线圈B中的磁场变弱，线圈B中有感应电流，B中电流的磁场继续吸引D而起到延时的作用，所以B项正确，A项错误；若S2断开，线圈B中不产生感应电流而起不到延时作用，所以C项正确，D项错误．答案：BC10．(多选)a、b两金属环上下相隔一很小间距按图示方式放置，O1、O2分别是a环、b 环的圆心，其中b环面的一半面积刚好与固定a环正对，在a环中开关S闭合的瞬间，下列说法正确的是( )A．b环中有顺时针方向的感应电流B．b环中有逆时针方向的感应电流C．b环会沿O1O2方向运动D．b环会沿O2O1方向运动解析：闭合S的瞬间，b环中垂直纸面向里的磁通量增加，由楞次定律知b环中感应电流产生的磁场方向为垂直纸面向外，由右手定则判断b环中感应电流为逆时针方向，故A项错误，B项正确；由楞次定律知，为了阻碍b环内磁通量的增大，b环会朝着能适当减小与a 环正对面积的方向移动，即b环沿O1O2方向移动，即C项正确，D项错误．答案：BC11．如图所示为测定自感系数很大的线圈L直流电阻的电路，L的两端并联一个电压表，用来测量自感线圈的直流电压．在测量完毕后，将电路拆解时应( )A．先断开S1 B．先断开S2C．先拆除电流表 D．先拆除电压表解析：若先断开S1或先拆除电流表，线圈与电压表组成闭合回路，这时，流过电压表的电流与原来方向相反，电压表的指针将反向偏转，容易损坏电压表．按操作要求，应先断开开关S2，再断开开关S1，然后拆除器材．故B项正确．答案：B能力达标12.(多选)如图所示甲、乙电路，电阻R和自感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则 ( )A．在电路甲中，断开S，A将逐渐变暗B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，A将逐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗解析：题图甲中，A与电感线圈L在同一个支路中，流过的电流相同，断开开关S时，线圈L中的自感电动势要维持原电流不变，所以开关断开的瞬间，A的电流不变，以后电流渐渐变小．因此，A渐渐变暗．题图乙中，A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时，电感线圈的自感电动势要阻碍电流的变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给A供电．因此，反向流过A的电流瞬间要变大，然后渐渐变小，所以A将先闪亮一下，然后渐渐变暗．答案：AD13．图中L是绕在铁芯上的线圈，它与电阻R、R0及开关和电池E构成闭合回路．开关S1和S2开始都处于断开状态．设在t＝0时刻，闭合开关S1，经过一段时间，在t＝t1时刻，再闭合开关S2，则能较准确表示电阻R两端的电势差U ab随时间t变化的图线是( ) 解析：闭合开关S1，线圈产生的自感电动势阻碍电流的变大，U ab逐渐变大；电流达到稳定后，再闭合开关S2，由于线圈的作用，原有电流慢慢变小，U ab也从原来的数值慢慢减小，A项正确．答案：A14．如图所示，电源的电动势为E ＝10 V ，内阻不计，L 与R 的电阻值均为5 Ω，两灯泡的电阻值均为R S ＝10 Ω.(1)求断开S 的瞬间，灯泡L 1两端的电压；(2)定性画出断开S 前后一段时间内通过L 1的电流随时间的变化规律．解析：(1)电路稳定工作时，由于a 、b 两点的电势相等，导线ab 上无电流通过．因此通过L 的电流为I L ＝E 2R ＝1010A ＝1 A 流过L 1的电流为I S ＝E 2R S ＝1020A ＝0.5 A 断开S 的瞬间，由于线圈要维持I L 不变，而与L 1组成闭合回路，因此通过L 1的最大电流为1 A.所以此时L 1两端的电压为U ＝I L ·R S ＝10 V.(2)断开S 前，流过L 1的电流为0.5 A 不变，而断开S 的瞬间，通过L 1的电流突变为1 A ，且方向也发生变化，然后渐渐减小到零，所以它的图象如图所示(t 0为断开S 的时刻)．答案：(1)10 V (2)见解析图。

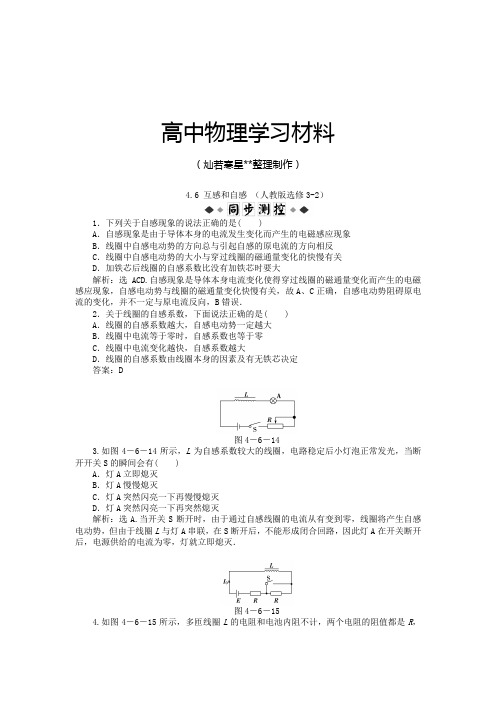

高中物理学习材料（灿若寒星**整理制作）4.6 互感和自感（人教版选修3-2）1．下列关于自感现象的说法正确的是( )A．自感现象是由于导体本身的电流发生变化而产生的电磁感应现象B．线圈中自感电动势的方向总与引起自感的原电流的方向相反C．线圈中自感电动势的大小与穿过线圈的磁通量变化的快慢有关D．加铁芯后线圈的自感系数比没有加铁芯时要大解析：选ACD.自感现象是导体本身电流变化使得穿过线圈的磁通量变化而产生的电磁感应现象，自感电动势与线圈的磁通量变化快慢有关，故A、C正确，自感电动势阻碍原电流的变化，并不一定与原电流反向，B错误．2．关于线圈的自感系数，下面说法正确的是( )A．线圈的自感系数越大，自感电动势一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的因素及有无铁芯决定答案：D图4－6－143.如图4－6－14所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有( )A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭解析：选A.当开关S断开时，由于通过自感线圈的电流从有变到零，线圈将产生自感电动势，但由于线圈L与灯A串联，在S断开后，不能形成闭合回路，因此灯A在开关断开后，电源供给的电流为零，灯就立即熄灭．图4－6－154.如图4－6－15所示，多匝线圈L的电阻和电池内阻不计，两个电阻的阻值都是R，电键S原来是断开的，电流I0＝E2R，今合上电键S将一电阻短路，于是线圈有自感电动势产生，此电动势( )A．有阻碍电流的作用，最后电流由I0减小到零B．有阻碍电流的作用，最后电流总小于I0C．有阻碍电流增大的作用，因而电流将保持I0不变D．有阻碍电流增大的作用，但电流最后还是增大到2I0解析：选D.电键S由断开到闭合瞬间，回路中的电流要增大，因而在L上要产生自感电动势．根据楞次定律，自感电动势总是要阻碍引起它的电流的变化，这就是说由于电流增加引起的自感电动势，要阻碍原电流的增加．而阻碍不是阻止，电流仍要增大，而达到稳定后其电流为2I0，故选项D正确．21世纪教育网21世纪教育网图4－6－165．(2011年长郡高二检测)如图4－6－16所示，电路中L为一自感线圈，两支路直流电阻相等，则( )A．闭合开关S时，稳定前电流表A1的示数等于电流表A2的示数B．闭合开关S时，稳定前电流表A1的示数大于电流表A2的示数C．闭合开关S时，稳定前电流表A1的示数小于电流表A2的示数D．断开开关S时，稳定前电流表A1的示数小于电流表A2的示数21世纪教育网解析：选B.闭合开关时，线圈中产生与电流反向的自感电动势起到阻碍作用，所以电流表A2的示数小于电流表A1的示数．断开开关时，线圈中产生与原电流同向的自感电动势，并与R组成临时回路，电流表A1与电流表A2示数相等．只有B项正确．一、选择题1．(2011年皖中三校高二检测)一个线圈中的电流均匀增大，这个线圈的( )A．磁通量均匀增大B．自感系数均匀增大C．自感系数、自感电动势均匀增大D．自感系数、自感电动势、磁通量都不变解析：选A .电流均匀增大时，线圈中磁感应强度均匀增大，所以磁通量均匀增大，而自感电动势取决于磁通量的变化率，所以自感电动势不变；自感系数取决于线圈本身的因素，也保持不变，只有选项A正确．图4－6－172．在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图4－6－17所示．其道理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：选C.由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股导线中的电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感，选项A、B错误，只有C正确．图4－6－183.如图4－6－18为日光灯电路，关于该电路，以下说法中正确的是( )A．启动过程中，启动器断开瞬间镇流器L产生瞬时高电压B．日光灯正常发光后，镇流器L使灯管两端电压低于电源电压C．日光灯正常发光后启动器是导通的D．图中的电源可以是交流电源，也可以是直流电源21世纪教育网21世纪教育网解析：选AB.日光灯是高压启动，低压工作的．启动时，启动器断开，镇流器产生瞬时高压，正常发光后，镇流器起降压限流的作用，而此时启动器是断开的；镇流器只对交流电起作用，由此可知，A、B正确．图4－6－194．如图4－6－19所示，L为一纯电感线圈(即电阻为零)，A是一灯泡，下列说法正确的是( )A．开关S接通瞬间，无电流通过灯泡B．开关S接通后，电路稳定时，无电流通过灯泡C．开关S断开瞬间，无电流通过灯泡D．开关S接通瞬间及接通稳定后，灯泡中均有从a到b的电流，而在开关S断开瞬间，灯泡中有从b到a的电流解析：选B.开关S接通瞬间，灯泡中的电流从a到b，线圈由于自感作用，通过它的电流逐渐增加．开关S接通后，电路稳定时，纯电感线圈对电流无阻碍作用，将灯泡短路，灯泡中无电流通过．开关S断开的瞬间，由于线圈的自感作用，线圈中原有向右的电流将逐渐减小，该电流从灯泡中形成回路，故灯泡中有从b到a的瞬间电流．图4－6－205.图4－6－20中L是一只有铁芯的线圈，它的电阻不计，E表示直流电源的电动势．先将S接通，稳定后再将S断开．若将L中产生的感应电动势记为E L，则在接通和断开S的两个瞬间，以下说法正确的是( )A．两个瞬间E L都为零B．两个瞬间E L的方向都与E相反C．接通瞬间E L的方向与E相反D．断开瞬间E L的方向与E相同答案：CD图4－6－216．(2011年武汉高二检测)如图4－6－21所示的电路中，电键S闭合且电路达到稳定时，流过灯泡A和线圈L的电流分别为I1和I2，在电键S切断的瞬间，为使小灯泡能比原来更亮一些，然后逐渐熄灭，应( )A．必须使I2＞I1B．与I1、I2大小无关，但必须使线圈自感系数L足够大C．自感系数L越大，切断时间越短，则I2也越大D．不论自感系数L多大，电键S切断瞬间I2只能减小，不会增大解析：选AD.电键S断开后，线圈L与灯泡A构成回路，线圈中由于自感电动势作用电流由I2逐渐减小，灯泡由于与线圈构成回路，灯泡中电流由I1变为I2然后逐渐减小，所以要想小灯泡能比原来更亮一些，应有I2＞I1，所以A、D项正确．21世纪教育网图4－6－227．(2010年高考北京卷)在如图4－6－22所示的电路中，两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I.然后，断开S.若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流i1、流过L2的电流i2随时间t的变化的图象是( )图4－6－23解析：选B.闭合开关S后，调整R，使两个灯泡L1、L2发光的亮度一样，电流为I，说明R L＝R.若t′时刻再闭合S，流过电感线圈L和灯泡L1的电流迅速增大，使电感线圈L产生自感电动势，阻碍了流过L1的电流i1增大，直至达到电流为I，故A错误，B正确；而对于t′时刻再闭合S，流过灯泡L2的电流i2立即达到电流I，故C、D错误．图4－6－248．(2011年锦州高二检测)如图4－6－24所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是( )A．S闭合的瞬间B．S断开的瞬间C．S闭合电路稳定后D．S闭合、向左移动变阻器触头解析：选B.S闭合，电路稳定时，线圈两端没有电势差，电容器两板不带电；S闭合瞬间，若向左移动变阻器触头时，电流增大，线圈产生自感电动势方向与电流方向相反，使B 板带正电；S断开的瞬间，电流减小，线圈产生自感电动势的方向与电流方向相同，使A板带正电，B项正确．9．在生产实际中，有些高压直流电路中含有自感系数很大的线圈，当电路中的开关S 由闭合到断开时，线圈会产生很大的自感电动势，使开关S处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，在下列设计的方案中(如图4－6－25所示)可行的是( )图4－6－25解析：选D.断开开关S，A图中由于电容器被充电，开关S处仍将产生电弧；B、C图中闭合开关时，电路发生短路；而D图是利用二极管的单向导电性使线圈短路可避免开关处电弧的产生，故D正确．图4－6－2610.如图4－6－26所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一电压表，用来测量自感线圈的直流电压．在测量完毕后，将电路拆除时应( ) A．先断开S2B．先断开S121世纪教育网C．先拆除电流表D．先拆除电阻R解析：选B.只有先断开S1，才能切断线圈L和电压表所组成的自感回路，防止由于自感电流太大而把电压表烧坏．二、非选择题图4－6－2711．两平行金属直导轨水平置于匀强磁场中，导轨所在平面与磁场垂直，导轨右端接两个规格相同的小灯泡及一直流电阻可以不计的自感线圈．如图4－6－27所示，当金属棒ab 正在直导轨上向右运动时，发现灯泡L1比灯泡L2更亮一些．试分析金属棒的运动情况．(导轨及金属棒电阻不计)解析：L2与L1、自感线圈并联，两支路电压相等，而L1较亮，说明L1上的电压大于支路电压，可以判定线圈中存在自感电动势，且方向与电流方向相同，所以回路中电流正在减小，即ab正在做减速运动．答案：向右减速图4－6－2812．(思维拓展题)如图4－6－28所示的电路中，已知E＝20 V，R1＝20 Ω，R2＝10 Ω，L是纯电感线圈，电源内阻不计，则当S闭合电路稳定时a、b间的电压为多少？在断开S 的的瞬间，a、b间的电压为多少？解析：S闭合电路稳定时，L相当于无阻导线，电阻R1和R2并联．流过R1和R2的电流分别为I1和I2，则I1＝ER1＝2020A＝1 A，I2＝ER2＝2010A＝2 A．流过L的电流为2 A．由于L的直流电阻为零，故a、b间的电压为零．断开S的瞬间，流过L的电流仍然为2 A，且从a向b.L和R1、R2构成闭合回路，电感线圈相当于电源，向R1、R2供电，且保证流过R1、R2的电流也仍是2 A，a、b间的电压也就等于R1、R2两电阻上的电压降之和，即有U ba＝I2(R1＋R2)＝2×(20＋10) V＝60 V.答案：零60 V。

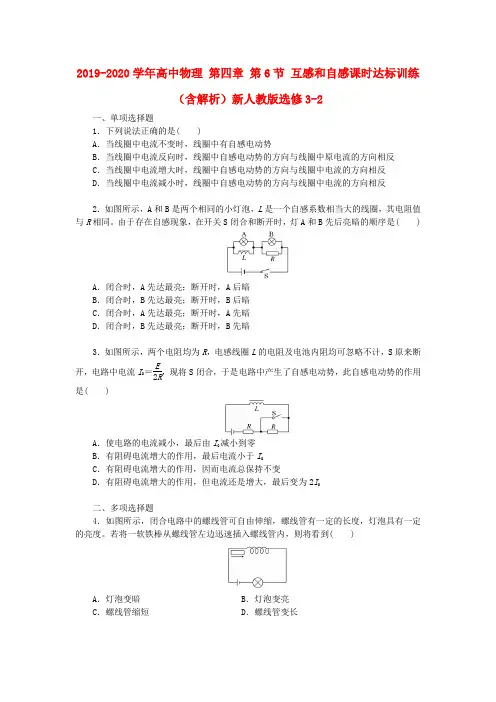

2019-2020学年高中物理第四章第6节互感和自感课时达标训练（含解析）新人教版选修3-2一、单项选择题1．下列说法正确的是( )A．当线圈中电流不变时，线圈中有自感电动势B．当线圈中电流反向时，线圈中自感电动势的方向与线圈中原电流的方向相反C．当线圈中电流增大时，线圈中自感电动势的方向与线圈中电流的方向相反D．当线圈中电流减小时，线圈中自感电动势的方向与线圈中电流的方向相反2．如图所示，A和B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同。

由于存在自感现象，在开关S闭合和断开时，灯A和B先后亮暗的顺序是( )A．闭合时，A先达最亮；断开时，A后暗B．闭合时，B先达最亮；断开时，B后暗C．闭合时，A先达最亮；断开时，A先暗D．闭合时，B先达最亮；断开时，B先暗3．如图所示，两个电阻均为R，电感线圈L的电阻及电池内阻均可忽略不计，S原来断开，电路中电流I0＝E2R，现将S闭合，于是电路中产生了自感电动势，此自感电动势的作用是( )A．使电路的电流减小，最后由I0减小到零B．有阻碍电流增大的作用，最后电流小于I0C．有阻碍电流增大的作用，因而电流总保持不变D．有阻碍电流增大的作用，但电流还是增大，最后变为2I0二、多项选择题4．如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，灯泡具有一定的亮度。

若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到( )A．灯泡变暗B．灯泡变亮C．螺线管缩短 D．螺线管变长5．如图所示的电路中，三个相同的灯泡A、B、C和电感L1、L2与直流电源连接，电感的电阻忽略不计。

开关S从闭合状态突然断开时，下列判断正确的有( )A．A先变亮，然后逐渐变暗B．B先变亮，然后逐渐变暗C．C先变亮，然后逐渐变暗D．B、C都逐渐变暗6．某线圈通有如图所示的电流，则线圈中自感电动势改变方向的时刻有( )A．第1 s末 B．第2 s末 C．第3 s末 D．第4 s末7．如图所示，电池的电动势为E，内阻不计，线圈自感系数较大，直流电阻不计。

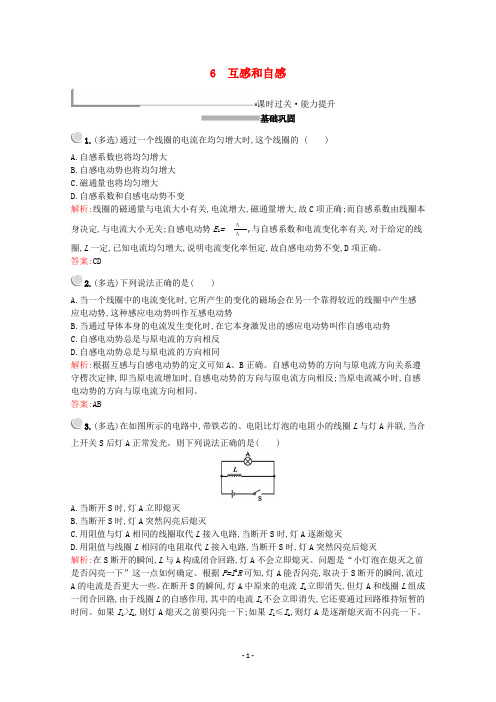

6 互感和自感课时过关·能力提升基础巩固1.(多选)通过一个线圈的电流在均匀增大时,这个线圈的 ()A.自感系数也将均匀增大B.自感电动势也将均匀增大C.磁通量也将均匀增大D.自感系数和自感电动势不变解析:线圈的磁通量与电流大小有关,电流增大,磁通量增大,故C项正确;而自感系数由线圈本,与自感系数和电流变化率有关,对于给定的线身决定,与电流大小无关;自感电动势E L=LΔLΔL圈,L一定,已知电流均匀增大,说明电流变化率恒定,故自感电动势不变,D项正确。

答案:CD2.(多选)下列说法正确的是()A.当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个靠得较近的线圈中产生感应电动势,这种感应电动势叫作互感电动势B.当通过导体本身的电流发生变化时,在它本身激发出的感应电动势叫作自感电动势C.自感电动势总是与原电流的方向相反D.自感电动势总是与原电流的方向相同解析:根据互感与自感电动势的定义可知A、B正确。

自感电动势的方向与原电流方向关系遵守楞次定律,即当原电流增加时,自感电动势的方向与原电流方向相反;当原电流减小时,自感电动势的方向与原电流方向相同。

答案:AB3.(多选)在如图所示的电路中,带铁芯的、电阻比灯泡的电阻小的线圈L与灯A并联,当合上开关S后灯A正常发光。

则下列说法正确的是()A.当断开S时,灯A立即熄灭B.当断开S时,灯A突然闪亮后熄灭C.用阻值与灯A相同的线圈取代L接入电路,当断开S时,灯A逐渐熄灭D.用阻值与线圈L相同的电阻取代L接入电路,当断开S时,灯A突然闪亮后熄灭解析:在S断开的瞬间,L与A构成闭合回路,灯A不会立即熄灭。

问题是“小灯泡在熄灭之前是否闪亮一下”这一点如何确定。

根据P=I2R可知,灯A能否闪亮,取决于S断开的瞬间,流过A的电流是否更大一些。

在断开S的瞬间,灯A中原来的电流I A立即消失,但灯A和线圈L组成一闭合回路,由于线圈L的自感作用,其中的电流I L不会立即消失,它还要通过回路维持短暂的时间。

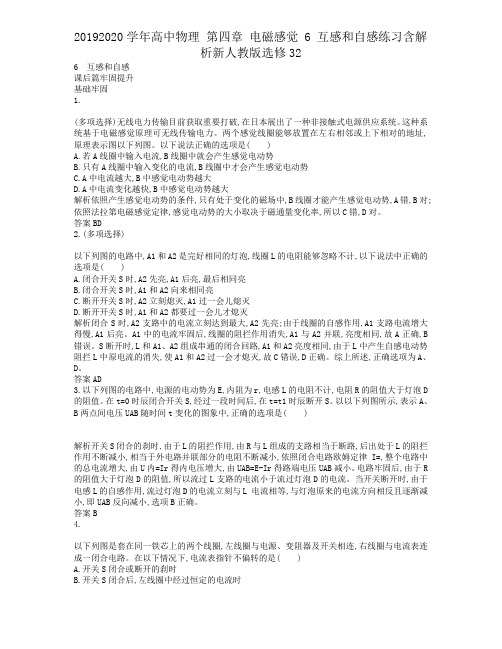

6 互感和自感课后篇牢固提升基础牢固1.(多项选择)无线电力传输目前获取重要打破,在日本展出了一种非接触式电源供应系统。

这种系统基于电磁感觉原理可无线传输电力。

两个感觉线圈能够放置在左右相邻或上下相对的地址,原理表示图以下列图。

以下说法正确的选项是( )A.若A线圈中输入电流,B线圈中就会产生感觉电动势B.只有A线圈中输入变化的电流,B线圈中才会产生感觉电动势C.A中电流越大,B中感觉电动势越大D.A中电流变化越快,B中感觉电动势越大解析依照产生感觉电动势的条件,只有处于变化的磁场中,B线圈才能产生感觉电动势,A错,B对;依照法拉第电磁感觉定律,感觉电动势的大小取决于磁通量变化率,所以C错,D对。

答案BD2.(多项选择)以下列图的电路中,A1和A2是完好相同的灯泡,线圈L的电阻能够忽略不计,以下说法中正确的选项是( )A.闭合开关S时,A2先亮,A1后亮,最后相同亮B.闭合开关S时,A1和A2向来相同亮C.断开开关S时,A2立刻熄灭,A1过一会儿熄灭D.断开开关S时,A1和A2都要过一会儿才熄灭解析闭合S时,A2支路中的电流立刻达到最大,A2先亮;由于线圈的自感作用,A1支路电流增大得慢,A1后亮。

A1中的电流牢固后,线圈的阻拦作用消失,A1与A2并联,亮度相同,故A正确,B 错误。

S断开时,L和A1、A2组成串通的闭合回路,A1和A2亮度相同,由于L中产生自感电动势阻拦L中原电流的消失,使A1和A2过一会才熄灭,故C错误,D正确。

综上所述,正确选项为A、D。

答案AD3.以下列图的电路中,电源的电动势为E,内阻为r,电感L的电阻不计,电阻R的阻值大于灯泡D 的阻值。

在t=0时辰闭合开关S,经过一段时间后,在t=t1时辰断开S。

以以下列图所示,表示A、B两点间电压UAB随时间t变化的图象中,正确的选项是( )解析开关S闭合的刹时,由于L的阻拦作用,由R与L组成的支路相当于断路,后出处于L的阻拦作用不断减小,相当于外电路并联部分的电阻不断减小,依照闭合电路欧姆定律I=,整个电路中的总电流增大,由U内=Ir得内电压增大,由UAB=E-Ir得路端电压UAB减小。

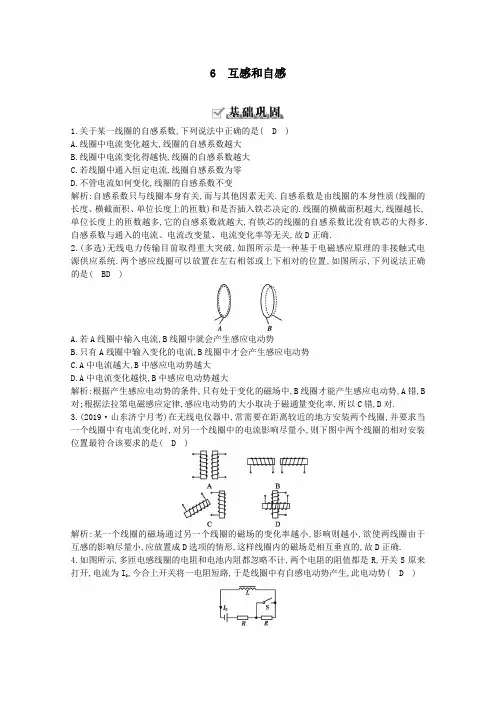

6 互感和自感1.关于某一线圈的自感系数,下列说法中正确的是( D )A.线圈中电流变化越大,线圈的自感系数越大B.线圈中电流变化得越快,线圈的自感系数越大C.若线圈中通入恒定电流,线圈自感系数为零D.不管电流如何变化,线圈的自感系数不变解析:自感系数只与线圈本身有关,而与其他因素无关.自感系数是由线圈的本身性质(线圈的长度、横截面积、单位长度上的匝数)和是否插入铁芯决定的.线圈的横截面积越大,线圈越长,单位长度上的匝数越多,它的自感系数就越大,有铁芯的线圈的自感系数比没有铁芯的大得多.自感系数与通入的电流、电流改变量、电流变化率等无关,故D正确.2.(多选)无线电力传输目前取得重大突破,如图所示是一种基于电磁感应原理的非接触式电源供应系统.两个感应线圈可以放置在左右相邻或上下相对的位置,如图所示,下列说法正确的是( BD )A.若A线圈中输入电流,B线圈中就会产生感应电动势B.只有A线圈中输入变化的电流,B线圈中才会产生感应电动势C.A中电流越大,B中感应电动势越大D.A中电流变化越快,B中感应电动势越大解析:根据产生感应电动势的条件,只有处于变化的磁场中,B线圈才能产生感应电动势,A错,B 对;根据法拉第电磁感应定律,感应电动势的大小取决于磁通量变化率,所以C错,D对.3.(2019·山东济宁月考)在无线电仪器中,常需要在距离较近的地方安装两个线圈,并要求当一个线圈中有电流变化时,对另一个线圈中的电流影响尽量小,则下图中两个线圈的相对安装位置最符合该要求的是( D )解析:某一个线圈的磁场通过另一个线圈的磁场的变化率越小,影响则越小,欲使两线圈由于互感的影响尽量小,应放置成D选项的情形,这样线圈内的磁场是相互垂直的,故D正确.4.如图所示,多匝电感线圈的电阻和电池内阻都忽略不计,两个电阻的阻值都是R,开关S原来打开,电流为I0,今合上开关将一电阻短路,于是线圈中有自感电动势产生,此电动势( D )A.有阻碍电流的作用,最后电流由I0减小到零B.有阻碍电流的作用,最后电流总小于I0C.有阻碍电流增大的作用,因而电流I0保持不变D.有阻碍电流增大的作用,但电流最后还是增大到2I0解析:当S合上时,电路的电阻减小,电路中电流要增大,故L要产生自感电动势,阻碍电路中的电流增大,但阻碍不是阻止;当电流稳定后,L的自感作用消失,电路的电流为2I0,选项D正确.5.(2018·辽宁大连期末)如图所示灯L A,L B完全相同,带铁芯的线圈L的电阻可忽略.则( A )A.S闭合的瞬间,L A,L B同时发光,接着L A变暗,L B更亮,最后L A熄灭B.S闭合瞬间,L A不亮,L B立即亮C.S闭合瞬间,L A,L B都不立即亮D.稳定后再断开S的瞬间,L B熄灭,L A比L B(原先亮度)更亮解析:S接通的瞬间,L支路中电流从无到有发生变化,因此,L中产生的自感电动势阻碍电流增加.由于有铁芯,自感系数较大,对电流的阻碍作用也就很强,所以S接通的瞬间,L中的电流非常小,即干路中的电流几乎全部流过L A,所以L A,L B会同时亮.又由于L中电流很快稳定,感应电动势很快消失,线圈的电阻可忽略,对L A起到短路作用,因此L A便熄灭.这里电路的总电阻比刚接通时小,由恒定电流知识可知,L B会比以前更亮.断开S的瞬间,L A再次发光,但L A不会比L B(原先亮度)更亮.故选项A正确.6.(2018·河北唐山期末)(多选)如图所示,金属杆ab在两平行的金属导轨上滑行,变压器两线圈绕向如图所示,若使电流计中电流向下,则ab杆的运动方向可能是( CD )A.向左匀速运动B.向右匀速运动C.向左匀加速运动D.向右匀减速运动解析:当金属棒ab匀速运动时,右边线圈中产生恒定的感应电流,穿过左边线圈的磁通量不变,左边线圈不产生感应电流,选项A,B错误;金属杆ab向左匀加速运动时,由安培定则判断可知,杆中产生向下的感应电流,而且感应电流增大,电流产生的磁感应强度增大,穿过左侧线圈的磁通量向上,磁通量增大,由楞次定律可知,通过G的电流向下,选项C正确;金属杆ab向右匀减速运动时,由安培定则判断可知,杆中产生向上的感应电流,而且感应电流减小,电流产生的磁感应强度减小,穿过左侧线圈的磁通量向下,磁通量减小,由楞次定律可知,通过G的电流向下,选项D正确.7.(多选)如图(甲)、(乙)中,电阻R和自感线圈L的阻值相等,接通S,使电路达到稳定状态,灯泡D发光,则( AD )A.在电路(甲)中,断开S,D将逐渐变暗B.在电路(甲)中,断开S,D将先变得更亮,然后渐渐变暗C.在电路(乙)中,断开S,D将渐渐变暗D.在电路(乙)中,断开S,D将先变得更亮,然后渐渐变暗解析:在电路(甲)中自感线圈L与灯泡D串联,流经D与L的电流相等,断开S时产生自感电动势将使D与L中的电流从稳定状态逐渐减小,D将渐渐变暗,而不是先变得更亮,再渐渐变暗,选项A正确,B错误;在电路(乙)中,L与D并联,稳定时L中电流比D中电流大,断开S的瞬间,L 中电流从稳定状态逐渐减小,故S断开瞬间,通过灯泡D的电流变大,然后再逐渐变小,D将先变得更亮,然后渐渐变暗,故选项C错误,D正确.8.(多选)如图所示的电路中,灯泡L A,L B电阻相同,自感线圈L的电阻跟灯泡相差不大.先接通S,使电路达到稳定,再断开S.对于电流随时间变化的图象,下列正确的是( BD )解析:S接通时,流过线圈的电流发生变化,线圈中会产生自感电动势,阻碍电流的变化,经过一段时间后,自感作用消失,电路达到稳定,选项A错误,B正确;S接通且电路稳定时,流过灯泡L B 的电流大于流过灯泡L A的电流,方向是从左到右,当S断开时,线圈L产生自感电动势,并与灯泡L B组成回路,产生自感电流,使流过灯泡L B的电流反向,并突然减小,从断开S前流过线圈的电流大小开始逐渐减小到零,选项D正确,C错误.9.如图是测定自感系数很大的线圈L的直流电阻的电路,L两端并联一只电压表,用来测量自感线圈的直流电压,在测量完毕后,将电路拆除时应( B )A.先断开S2B.先断开S1C.先拆除电流表D.先拆除电阻R解析:如果不断开S1,线圈L与电压表就会组成闭合回路,在断开S2时,线圈L会产生感应电流,这时流过电压表的电流方向与原来电流方向相反,电压表中的指针将反向转动,损坏电压表,所以必须先断开S1,再断开S2,选项B正确.10.(2018·北京昌平区期末)如图所示的电路,线圈L的直流电阻不计,则( A )A.S闭合瞬间,A板带正电,B板带负电B.S保持闭合,A板带正电,B板带负电C.S断开瞬间,A板带正电,B板带负电D.由于线圈电阻不计,电容器被短路,上述三种情况下两板都不带电解析:S闭合瞬间,由于L的阻碍作用,将使电容器充电,A板带正电、B板带负电.稳定后,L相当于导线,而使电容器短路,从而电容器带电荷量变为零.S断开瞬间,L中的电流会逐渐变小,从而使电容器再次被充电,B板带正电、A板带负电,故选项A正确.11.(2019·江西鹰潭月考)(多选)如图所示装置中,cd杆原来静止.当ab杆做如下哪些运动时,cd杆将向右移动( BD )A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动解析:ab杆匀速运动时,ab杆中感应电流恒定,L1中磁通量不变,穿过L2的磁通量不变化,L2中无感应电流产生,cd杆保持静止,选项A错误;ab杆向右加速运动时,L2中的磁通量向下,增大,通过cd杆的电流方向向下,cd杆向右移动,选项B正确;同理可得选项C错误,D 正确.12.图1和图2是教材中演示自感现象的两个电路图,L1和L2为电感线圈.实验时,断开开关S1瞬间,灯A1突然闪亮,随后逐渐变暗;闭合开关S2,灯A2逐渐变亮,而另一个相同的灯A3立即变亮,最终A2与A3的亮度相同.下列说法正确的是( C )A.图1中,A1与L1的电阻值相同B.图1中,闭合S1,电路稳定后,A1中电流大于L1中电流C.图2中,变阻器R与L2的电阻值相同D.图2中,闭合S2瞬间,L2中电流与变阻器R中电流相等解析:图1中,开关S1断开瞬间,灯A1突然闪亮,随后逐渐变暗,说明电路稳定时I L1>I A1,故R L1<R A1,选项A,B错误;图2中,电路稳定后A2与A3的亮度相同,说明两支路电流相等,故R=R L2,选项C 正确;闭合S2瞬间,L2对电流的变化起阻碍作用,L2所在支路的电流小于滑动变阻器所在支路的电流,选项D错误.13.(2019·江西抚州联考)如图所示是一种触电保安器,变压器A处用双股线(火线和零线)平行绕制成线圈,然后接到用电器上,B处有一个输出线圈,一旦有电流,经放大后便能立即推动继电器J切断电源,下列情况下能否起保护作用?说明理由.(1)增加开灯的盏数,能否切断电源?(2)双手分别接触火线和零线,能否切断电源?(3)单手接触相线,脚与地相接触而触电,能否切断电源?解析:(1)不能.因A处线圈是采用的双线绕法,增加开灯的盏数只会使电路中电流增大,但A中两线中电流始终大小相等方向相反,磁通量相互抵消,B中磁通量始终为零不发生改变,B中没有感应电流,故不能推动J切断电源.(2)不能,理由同(1).提示:双手分别接触火线和零线相当于将一个电阻并联接入电路.(3)能.因为有电流通过人体而流入地下,使A中火线与零线的电流不同从而产生磁场,B中磁通量发生改变,B中产生感应电流,从而推动J切断电源.答案:见解析。

分层训练进阶冲关A组基础练(建议用时20分钟)1.关于线圈的自感系数,下面说法正确的是(D)A.线圈的自感系数越大,自感电动势就一定越大B.线圈中电流等于零时,自感系数也等于零C.线圈中电流变化越快,自感系数越大D.线圈的自感系数由线圈本身的因素及有无铁芯决定2.关于线圈中自感电动势大小的说法中正确的是(B)A.电感一定时,电流变化越大,自感电动势越大B.电感一定时,电流变化越快,自感电动势越大C.通过线圈的电流为零的瞬间,自感电动势为零D.通过线圈的电流为最大值的瞬间,自感电动势最大3.如图所示,L是自感系数较大的自感线圈,开关闭合后,当电路稳定时小灯泡能正常发光,那么闭合开关和断开开关的瞬间,能观察到的现象分别是(A)A.小灯泡逐渐变亮,小灯泡立即熄灭B.小灯泡立即亮,小灯泡立即熄灭C.小灯泡逐渐变亮,小灯泡比原来更亮一下再慢慢熄灭D.小灯泡立即亮,小灯泡比原来更亮一下再慢慢熄灭4.如图所示,电键S处于闭合状态,小灯泡A和B均正常发光,小灯泡A和线圈L电阻相等,现断开电键S,以下说法正确的是(D)A.小灯泡A会立即熄灭B.小灯泡B过一会再熄灭C.线圈L中的电流会立即消失D.线圈L中的电流过一会再消失,且方向向右5.在如图所示的电路中,a、b为两个完全相同的灯泡,L为自感线圈,E为电源,S为开关。

下列说法正确的是(B)A.合上开关S,a、b同时亮B.合上开关S,a先亮、b后亮C.将原来闭合的开关S断开,a先熄灭、b后熄灭D.将原来闭合的开关S断开,b先熄灭、a后熄灭6.如图所示,A1和A2是完全相同的两只灯泡,线圈L的电阻可以忽略,下列说法正确的是 (B)A.闭合开关S瞬间,A1和A2同时亮B.闭合开关S瞬间,A2先亮,A1后亮C.断开开关S瞬间,A2先熄灭,A1后熄灭D.断开开关S瞬间,A1先熄灭,A2后熄灭7.为了演示接通电源的瞬间和断开电源的瞬间的电磁感应现象,设计了如图所示的电路图,A、B两灯规格相同,L的直流电阻和R相等,开关接通的瞬间,A灯的亮度__大于__(选填“大于”“等于”或“小于”)B灯的亮度;通电一段时间后,A灯的亮度__等于__(选填“大于”“等于”或“小于”)B灯的亮度;断电的瞬间,B灯__立即__(选填“立即”或“逐渐”)熄灭。

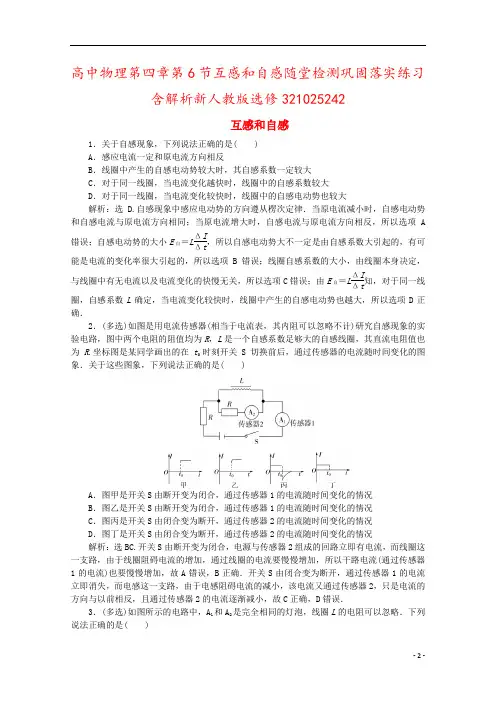

高中物理第四章第6节互感和自感随堂检测巩固落实练习含解析新人教版选修321025242互感和自感1．关于自感现象，下列说法正确的是( )A ．感应电流一定和原电流方向相反B ．线圈中产生的自感电动势较大时，其自感系数一定较大C ．对于同一线圈，当电流变化越快时，线圈中的自感系数较大D ．对于同一线圈，当电流变化较快时，线圈中的自感电动势也较大解析：选D.自感现象中感应电动势的方向遵从楞次定律．当原电流减小时，自感电动势和自感电流与原电流方向相同；当原电流增大时，自感电流与原电流方向相反，所以选项A错误；自感电动势的大小E 自＝L ΔI Δt，所以自感电动势大不一定是由自感系数大引起的，有可能是电流的变化率很大引起的，所以选项B 错误；线圈自感系数的大小，由线圈本身决定，与线圈中有无电流以及电流变化的快慢无关，所以选项C 错误；由E 自＝L ΔI Δt知，对于同一线圈，自感系数L 确定，当电流变化较快时，线圈中产生的自感电动势也越大，所以选项D 正确．2．(多选)如图是用电流传感器(相当于电流表，其内阻可以忽略不计)研究自感现象的实验电路，图中两个电阻的阻值均为R ，L 是一个自感系数足够大的自感线圈，其直流电阻值也为R .坐标图是某同学画出的在t 0时刻开关S 切换前后，通过传感器的电流随时间变化的图象．关于这些图象，下列说法正确的是( )A ．图甲是开关S 由断开变为闭合，通过传感器1的电流随时间变化的情况B ．图乙是开关S 由断开变为闭合，通过传感器1的电流随时间变化的情况C ．图丙是开关S 由闭合变为断开，通过传感器2的电流随时间变化的情况D ．图丁是开关S 由闭合变为断开，通过传感器2的电流随时间变化的情况解析：选BC.开关S 由断开变为闭合，电源与传感器2组成的回路立即有电流，而线圈这一支路，由于线圈阻碍电流的增加，通过线圈的电流要慢慢增加，所以干路电流(通过传感器1的电流)也要慢慢增加，故A 错误，B 正确．开关S 由闭合变为断开，通过传感器1的电流立即消失，而电感这一支路，由于电感阻碍电流的减小，该电流又通过传感器2，只是电流的方向与以前相反，且通过传感器2的电流逐渐减小，故C 正确，D 错误．3．(多选)如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列说法正确的是( )A．合上开关S接通电路时，A2先亮，A1后亮，最后一样亮B．合上开关S接通电路时，A1和A2始终一样亮C．断开开关S切断电路时，A2立刻熄灭，A1过一会儿才熄灭D．断开开关S切断电路时，A1和A2都要过一会儿才熄灭解析：选AD.由于自感现象，合上开关时，A1中的电流缓慢增大到某一个值，故过一会儿才亮；断开开关时，A1中的电流缓慢减小到零，线圈产生感应电动势，相当于新电源；A1、A2串联，其电流始终相等，故两灯都是过一会儿才熄灭，故选项A、D正确．4．在如图所示的电路中，两个相同的电流表G1和G2的零点均在刻度盘中央，当电流从“＋”接线柱流入时，指针向左摆；当电流从“－”接线柱流入时，指针向右摆．在电路接通后再断开开关S的瞬间，下列说法中正确的是( )A．G1指针向右摆，G2指针向左摆B．G1指针向左摆，G2指针向右摆C．两表指针都向右摆D．两表指针都向左摆解析：选B.当开关S闭合时，流经电感线圈L的电流方向自左向右．当断开开关S的瞬间，通过线圈L的电流将变小，根据楞次定律可知，感应电流方向与原电流方向相同，也将是自左向右流，以阻碍原电流减小的变化．在由L、G2、R及G1组成的闭合回路中，感应电流将从G2的负接线柱流入，因而G2的指针向右摆；感应电流将从G1的正接线柱流入，因而G1的指针向左摆．故B正确．。

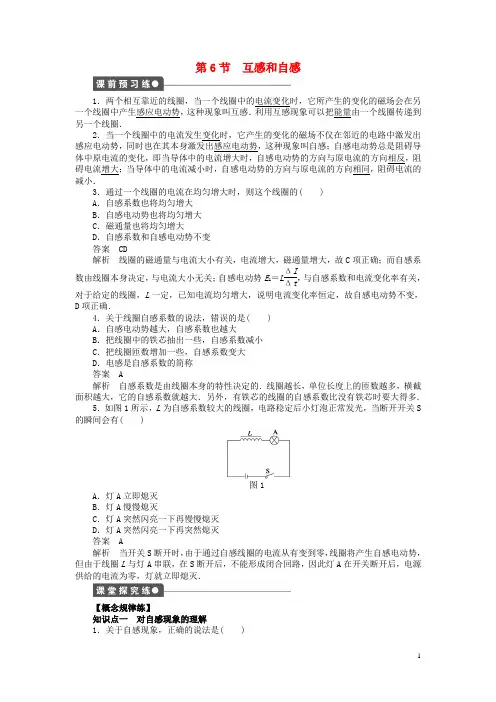

第6节互感和自感1．两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感．利用互感现象可以把能量由一个线圈传递到另一个线圈．2．当一个线圈中的电流发生变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同时也在其本身激发出感应电动势，这种现象叫自感；自感电动势总是阻碍导体中原电流的变化，即当导体中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流增大；当导体中的电流减小时，自感电动势的方向与原电流的方向相同，阻碍电流的减小．3．通过一个线圈的电流在均匀增大时，则这个线圈的( )A．自感系数也将均匀增大B．自感电动势也将均匀增大C．磁通量也将均匀增大D．自感系数和自感电动势不变答案CD解析线圈的磁通量与电流大小有关，电流增大，磁通量增大，故C项正确；而自感系数由线圈本身决定，与电流大小无关；自感电动势E L＝L ΔIΔt，与自感系数和电流变化率有关，对于给定的线圈，L一定，已知电流均匀增大，说明电流变化率恒定，故自感电动势不变，D项正确．4．关于线圈自感系数的说法，错误的是( )A．自感电动势越大，自感系数也越大B．把线圈中的铁芯抽出一些，自感系数减小C．把线圈匝数增加一些，自感系数变大D．电感是自感系数的简称答案 A解析自感系数是由线圈本身的特性决定的．线圈越长，单位长度上的匝数越多，横截面积越大，它的自感系数就越大．另外，有铁芯的线圈的自感系数比没有铁芯时要大得多．5．如图1所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S 的瞬间会有( )图1A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭答案 A解析当开关S断开时，由于通过自感线圈的电流从有变到零，线圈将产生自感电动势，但由于线圈L与灯A串联，在S断开后，不能形成闭合回路，因此灯A在开关断开后，电源供给的电流为零，灯就立即熄灭．【概念规律练】知识点一对自感现象的理解1．关于自感现象，正确的说法是( )A ．感应电流一定和原来的电流方向相反B ．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大C ．对于同一线圈，当电流变化越快时，线圈的自感系数也越大D ．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大答案 D解析 当电流增加时，自感电动势的方向与原来的电流反向，当电流减小时与原来的电流同向，故选项A 错误；自感电动势的大小，与电流变化快慢有关，与电流变化大小无关，故选项B 错误；自感系数只取决于线圈的本身因素，与电流变化情况无关．故选项C 错误；结合选项B 的错误原因可知，选项D 正确．点评 自感的实质仍然是电磁感应现象，电流的强弱决定其周围磁场的强弱，当电流变化时引起电流周围的磁场发生变化，就会在线圈中产生感应电动势．2．关于线圈的自感系数、自感电动势下列说法中正确的是( )A ．线圈中电流变化越大，线圈自感系数越大B ．对于某一线圈，自感电动势正比于电流的变化量C ．一个线圈的电流均匀增大，这个线圈自感系数、自感电动势都不变D ．自感电动势总与原电流方向相反答案 C解析 线圈的自感系数由线圈本身的因素决定．E 自∝ΔI Δt，而不是E 自∝ΔI ，C 对，A 、B 错．线圈中电流减小时，自感电动势方向与原电流方向相同，电流增大时，自感电动势方向与原电流方向相反，D 错．点评 电流的变化量ΔI 不等同于电流的变化率ΔI Δt ，E ∝ΔI Δt而不是E ∝ΔI .自感系数仅和线圈本身有关．知识点二 通电自感和断电自感3．如图2所示电路中，A 、B 是完全相同的灯泡，L 是电阻不计的电感线圈，下列说法中正确的是( )图2A ．当开关S 闭合时，A 灯先亮，B 灯后亮B ．当开关S 闭合时，B 灯先亮，A 灯后亮C ．当开关S 闭合时，A 、B 灯同时亮，以后B 灯更亮，A 灯熄灭D ．当开关S 闭合时，A 、B 灯同时亮，以后亮度不变答案 C解析 当开关S 闭合时，电路中电流增加，由于线圈的自感作用，其中产生一自感电动势阻碍电流的增加，此时A 、B 二灯相当于串联，同时亮；之后线圈相当于一段导线，将A 灯短路，A 灯熄灭，因B 灯所加电压增加而变得更亮．点评 开关闭合时，线圈自感电动势与电源电动势方向相反，若自感系数足够大，瞬间可以认为断路，随即变缓直至消失．4．在如图3所示的电路中，带铁芯的、电阻较小的线圈L 与灯A 并联，当合上开关S 后灯A 正常发光．则下列说法中正确的是( )图3A ．当断开S 时，灯A 立即熄灭B．当断开S时，灯A突然闪亮后熄灭C．用阻值与灯A相同的线圈取代L接入电路，当断开S时，灯A逐渐熄灭D．用阻值与线圈L相同的电阻取代L接入电路，当断开S时，灯A突然闪亮后熄灭答案BC解析在S断开的瞬间，L与A构成闭合回路，灯A不会立即熄灭．问题是“小灯泡在熄灭之前是否更亮一下”这一点如何确定．根据P＝I2R可知，灯A能否闪亮，取决于S断开的瞬间，流过A的电流是否更大一些．在断开S的瞬间，灯A中原来的电流I A立即消失．但灯A和线圈L组成一闭合回路，由于线圈L的自感作用，其中的电流I L不会立即消失，它还要通过回路维持短暂的时间．如果I L>I A，则灯A熄灭之前要闪亮一下；如果I L≤I A，则灯A是逐渐熄灭而不闪亮一下．至于I L和I A的大小关系，由R A和R L的大小关系决定：若R A>R L，则I A<I L，灯将闪亮一下；若R A≤R L，则I A≥I L，灯将逐渐熄灭．点评开关断开时，原电源不提供电流，若线圈形成回路，则自感电动势会通过回路形成电流，因此断电时线圈起到瞬间电源的作用．【方法技巧练】一、断电自感中灯泡亮度变化的分析技巧5．在图4甲、乙电路中，电阻R和电感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则( )图4A．在电路甲中，断开S，A将渐渐变暗B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，A将渐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗答案AD解析甲图中，灯泡A与电感线圈L在同一个支路中，流过的电流相同，断开开关S 时，线圈L中的自感电动势要维持原电流不变，所以，开关断开的瞬间，灯泡A的电流不变，以后电流渐渐变小．因此，灯泡渐渐变暗．乙图中，灯泡A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时电感线圈的自感电动势要阻碍电流的变小，电感线圈相当于一个电源给灯A供电，因此在这一短暂的时间内，反向流过A 的电流是从I L开始逐渐变小的，所以灯泡要先亮一下，然后渐渐变暗，故选项A、D正确．方法总结在开关断开时，电感线圈的自感电动势要阻碍原电流的减小，此时电感线圈在电路中相当于一个电源，表现为两个方面：一是自感电动势所对应的电流方向与原电流方向一致；二是在断电瞬间，自感电动势所对应的电流大小与原电流的大小相等，以后电流开始缓慢减小到零，断开开关后，灯泡是否瞬间变得更亮，取决于当初两支路中电流大小的关系．6．如图5所示的电路中，S闭合且稳定后流过电感线圈的电流2 A，流过灯泡的电流是1 A，将S突然断开，S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是( )图5答案 D解析开关S断开前，通过灯泡D的电流是稳定的，其值为1 A．开关S断开瞬间，灯泡支路的电流立即减为零，但是自感线圈的支路由于自感现象会产生与线圈中原电流方向相同的感应电动势，使线圈中的电流从原来的2 A逐渐减小，方向不变，且同灯泡D构成回路，通过灯泡D的电流和线圈L中的电流相同，也应该是从2 A逐渐减小为零，但是方向与原来通过灯泡D的电流方向相反，D对．方法总结解图象问题时，先要搞清楚研究什么元件上的电流随时间的变化关系；其次要根据线圈的自感电动势引起的感应电流的方向与原来电流的方向是相同还是相反、大小如何变化等因素来确定图象．二、两类自感的综合分析方法7．如图6所示，线圈L的自感系数很大，且其电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，随着开关S的闭合和断开的过程中，L1、L2的亮度变化情况是(灯丝不会断)( )图6A．S闭合，L1亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即不亮，L1逐渐变亮B．S闭合，L1不亮，L2很亮；S断开，L1、L2立即不亮C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即不亮，L1亮一下才灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2逐渐变得更亮；S断开，L2立即不亮，L1亮一下才熄灭答案 D解析当S接通时，L的自感系数很大，对电流的阻碍作用较大，L1和L2串接后与电源相连，L1和L2同时亮，随着L中电流的增大，L的直流电阻不计，L的分流作用增大，L1的电流逐渐减小为零，由于总电阻变小，总电流变大，L2的电流增大，L2灯变得更亮．当S断开时，L2中无电流，立即熄灭，而电感L将要维持本身的电流不变，L和L1组成闭合电路，L1灯要亮一下后再熄灭，综上所述，选项D正确．方法总结当电路中有电感L时，若电路中的电流发生变化，电感L的作用总是阻碍电流的变化．当电路稳定时，电感L相当于一段导体．若电感L中有直流电阻，则相当于电阻；若无直流电阻，则它相当于一根短路导线．8．如图7所示电路中有L1和L2两个完全相同的灯泡，线圈L的电阻忽略不计，下列说法中正确的是( )图7A．闭合S时，L2先亮，L1后亮，最后一样亮B．断开S时，L2立刻熄灭，L1过一会熄灭C．L1中的电流始终从a到bD．L2中的电流始终从c到d答案 A解析闭合S时，L2中立即有从d到c的电流，先亮，而线圈由于自感作用，线圈中产生与原电流相反的自感电动势，对原电流大小起到阻碍作用，通过线圈的电流逐渐增加，所以L1逐渐变亮，电路稳定后自感作用消失，线圈L相当于导线，所以最后L1、L2一样亮．断开S时，L2中由电源提供的电流瞬间消失，但是L中的电流由于自感的阻碍作用将逐渐减小，方向不变，使线圈与L2、L1形成回路，因此L1、L2将过一会儿同时熄灭．L1中的电流始终由b到a，L2中的电流先由d到c，后由c到d.方法总结通电时电感上的电流由无到有逐渐增大，断电时电流由有到无逐渐减小．1．关于自感电动势的大小和方向，下列说法中正确的是( )A．在自感系数一定的条件下，通过导体的电流越大，产生的自感电动势越大B．在自感系数一定的条件下，通过导体的电流变化越快，产生的自感电动势越大C．自感电动势的方向总与原电流的方向相反D．当通过导体的电流减小时，自感电动势的方向与原电流方向相同答案BD2．某线圈通有如图8所示的电流，则线圈中自感电动势改变方向的时刻有( )图8A．第1 s末 B．第2 s末C．第3 s末 D．第4 s末答案BD解析在自感现象中当原电流减小时，自感电动势与原电流的方向相同，当原电流增加时，自感电动势与原电流方向相反．在0～1 s内原电流正方向减小，所以自感电动势的方向是正方向，在1 s～2 s内原电流负方向增加，所以自感电动势与其方向相反，即沿正方向；同理分析2 s～3 s、3 s～4 s内可得正确选项为B、D.3．如图9所示是演示自感现象的实验电路图．下列说法中正确的是( )图9A.在断开开关S后的一段短暂时间里，A中仍有电流通过，方向为a→bB.在断开开关S后的一段短暂时间里，L中仍有电流通过，方向为a→bC．在断开开关S后，原存储在线圈内的大部分磁场能将转化为电能D．在断开开关S后，原存储在线圈内的大部分磁场能将转化为化学能答案BC b，在灯A中为b→b，在灯A中为b→a；断开开关后，灯泡要逐渐熄灭，电流减小，磁场能转化为电能．4．如图10所示，对于原来闭合的开关S突然断开的瞬间，会看到灯A更亮的闪一下再熄灭．设S闭合时，灯中电流为I灯，线圈L中电流为I L，断开瞬间灯A中电流为I灯′，线圈L中电流为I L′，则( )图10A．I灯<I灯′，I L≥I L′B．I灯＝I灯′，I L≤I L′C．I灯<I灯′，I L<I L′D．I灯>I灯′，I L≤I L′答案 A解析本题的关键是要认清产生自感现象的根本原因，断开S的瞬间，因为I L的减小才产生自感电动势，自感电动势阻碍I L的减小，因此流过线圈L的电流只能是减小而不能是增大，断开瞬间有I L≥I L′，这时L和灯A组成的闭合回路是串联的，在自感电动势的作用下使I L′流过灯A，故I灯′＝I L′.虽然I L′是减小的，但在开始断开的一小段时间内还是比灯A原来的电流I灯大，则有I灯<I灯′，使灯A在S断开瞬间闪亮一下才熄灭．5．在如图11所示的电路中，两个相同的电流表，零刻点在刻度盘的中央．当电流从“＋”接线柱流入时，指针向右摆；当电流从“－”接线柱流入时，指针向左摆．在电路接通且稳定时再断开开关的瞬间，下列说法正确的是( )图11A．G1指针向右摆，G2指针向左摆B．G1指针向左摆，G2指针向右摆C．两指针都向右摆D．两指针都向左摆答案 D解析电路接通且稳定时，两支路均有自左到右的电流．当开关断开的瞬间，无自感线圈的支路则没有自感电流产生．有自感线圈的支路产生阻碍原电流变化的自感电流，且这一自感电流将通过能与它形成回路的各支路．此题中开关断开的瞬间，电路电流减小，故L 将产生自左至右的自感电流以阻碍原电流变化．且此时开关断开，L所在支路只能与R所在支路串联形成回路，则自感电流自右至左流经R所在支路．6．如图12所示的电路，可用来测定自感系数较大的线圈的直流电阻，线圈两端并联一个电压表，用来测量自感线圈两端的直流电压，在实验完毕后，将电路拆开时应( )图12A．先断开开关S1B．先断开开关S2C．先拆去电流表D．先拆去电阻R答案 B解析b，表右端为“＋”，左端为“－”，指针正向偏转，若先断开S1或先拆表或先拆去电阻R瞬间，线圈中产生的自感电动势相当于瞬间电源，其a端相当于电源的负极，b端相当于电源的正极，此时表加了一个反向电压，使指针反偏．由“自感系数较大的线圈”知其反偏电压很大，会烧坏表．而先断开S2，由于电压表内阻很大，电路中总电阻变化很小，电流几乎不变，不会损坏其他器件，故应先断开S 2.→b，表右端为“＋”，左端为“－”，指针正向偏转，若先断开S1或先拆表或先拆去电阻R瞬间，线圈中产生的自感电动势相当于瞬间电源，其a端相当于电源的负极，b端相当于电源的正极，此时表加了一个反向电压，使指针反偏．由“自感系数较大的线圈”知其反偏电压很大，会烧坏表．而先断开S2，由于电压表内阻很大，电路中总电阻变化很小，电流几乎不变，不会损坏其他器件，故应先断开S2.7．如图13所示，A、B、C是相同的白炽灯，L是自感系数很大、电阻很小的自感线圈．现将S闭合，下面说法正确的是( )图13A．B、C灯同时亮，A灯后亮B．A、B、C灯同时亮，然后A灯逐渐变暗，最后熄灭C．A灯一直不亮，只有B灯和C灯亮D．A、B、C灯同时亮，并且亮暗没有变化答案 B8．如图14所示，灯泡A、B与固定电阻的阻值均为R，L是自感系数很大的线圈．当S1闭合，S2断开且电路稳定时，A，B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是( )图14A．B灯立即熄灭B．A灯将比原来更亮一下后再熄灭C. 有电流通过B灯,方向为c→dD. 有电流通过A灯,方向为b→a答案AD解析 S2断开而只闭合S1，稳定时，A，B两灯一样亮,可知线圈L的电阻也是R。
