互换性直线导轨和非互换性直线导轨 (2)

6.方向公差的定义，它主要包含哪3项？
方向公差是关联提取要素对基准在方向上允许的变动全量。它包含平行度、垂直度和倾斜度3项。
7.定位公差的定义，它主要包含哪3项？
课后习题
3.1 判断下列说法是否正确：
1. 评定形状误差时，一定要用最小包容区域法。 （ V ）
b. 导出要素 可由组成要素导出的要素。
（3）. 按所处地位分为基准要素和被测要素
a． 基准要素 用来确定理想被测要素的方向或位置的要素。
b． 被测要素 在图样上给出了形状或（和）位置公差要求的要素，是检测的对象。
（4）.按功能关系分为单一要素和关联要素
a．单一要素 仅对要素本身给出形状公差要求的要素。
2.基本偏差？
基本偏差是用来确定公差带相对于零线的位置的，不同的公差带的位置与基准件讲形成不同的配合。
3.在极限与配合制中，公差带的选用原则？
选择公差等级时，要正确处理使用要求、制造工艺和成本之间的关系。选用的基本原则是：在满足使用要球的前提下，尽量选用较低
4.线性尺寸的一般公差的概念？
b．关联要素 对基准要素有功能关系要求而给出方向、位置和跳动公差要求的要素。
3.形状公差和形状公差带的定义
形状公差是指单一实际要素的形状所允许的变动全量。形状公差带是限制实际被测要素形状变动的一个区域。
4.形状误差及其评定准则
形状误差是被测提取要素的形状对其拟合（理想）要素的变动量。当被测提取要素与拟合要素进行比较时，由于拟合要素所在的位置，得到的最大变动量也会不同。为了正确和统一地评定形状误差，就必须明确拟合要素的位置，即规定形状误差的评定准则。为最小条件：指被测提取要素对其拟合要素的最大变动量为最小。

選擇適合的型式與尺寸 （一般使用的線性滑軌型號與適用的 滾珠螺桿軸徑相近）
計算各滑塊負荷的大小
等效負荷的計算
將各滑塊所承受的各方向負荷轉換成等效負荷
靜安全係數的驗算
以基本額定靜負荷與最大的 等效負荷驗算靜安全係數
NO 靜安全係數的判斷
YES
平均負荷的計算
將運行中的變動負荷平均化，換算成平均負荷
B8 線性滑軌選用流程
台湾银泰ＰＭＩ直线导轨一级代理商－－天津中力天元商贸有限公司
手机：１３９２０７３２１２３ 电话：０２２－２７９８４７９３ ０２２－２７９８０３１２ 传真：０２２－２７９８０５１２ 网址：ｗｗｗ．ｐｍｉ－ａｍｔ．ｃｎ Ｑ Ｑ：１７５６５６５８６ 邮箱：１７５６５６５８６＠ｑｑ．ｃｏｍ 地址：天津市西青区中北工业园阜盛道７号
T1 T
H
MY
H2
W2
W1
(G)
L
L1
MR
4- d1
K
C
I. 安裝面的容許誤差 │請參照第B75頁。
DN
規格
J. 滑軌的最大長度
h H1
E
型號 標準節距(P) 標準端距(Estd.) 最小端距(Emin.) 最大長度(L0 max.)
P
MSA 15 MSA 20
60
60
20
20
5
6
2000
4000
L0
4 線性滑軌的額定負荷與壽命
跨距，滑塊個數，滑軌支數變更 型式或尺寸變更
使用條件的確定
型號的選用 工作負荷的計算
計算線性滑軌負荷大小的必要條件 • 安裝部位空間 • 尺寸（跨距，滑塊個數，滑軌支數） • 使用配置（水平，垂直，傾斜，壁掛等） • 工作負荷大小，方向，位置 • 使用頻率（負荷週期） • 行程 • 運行速度，加速度 • 需求壽命 • 精度要求 • 使用環境

碳钢滑轨
不锈钢滑轨 对接规格滑轨
滑块互换 滑块形状
法兰形下侧安装
法兰形上侧安装
方块形上侧安装
免维护
Free Free 自由组合
滑块长度 短型
标准型
高刚性加长型
精度互换
精度等级设定为高级和精密级两个等级，能适应需要高行走精 度的使用。对多套产品同时使用时高度的相互公差进行高精度 管理，可放心地并排使用。
方块形上侧安装ɹɿME4
方块形上侧安装ɹɿMHD
自润滑直线导轨UL 小型ɹɿMUL
低断面方块形上侧安装ɹɿMHS
适用的形式和大小尺寸请参照表2.1ʙ表2.4。 滑轨单件的形式标记请按表1所示来标明。 表1 滑轨单件时的形式标记
系列和形状 自润滑直线导轨L标准形 自润滑直线导轨L宽幅形
自润滑直线导轨E
ɹɹɹ不锈钢产品 新登场ʂʂ
使用不易生锈的不锈钢ʂ 负荷大小与碳钢相同ʂʂ 且标准库存应对ʂʂʂ
1
实现了5年 或20,000km 免维护ʂʂ
免免维维护护
Free
Free 自由组合
减少了繁杂的 润滑管理所需人工
滑块内也封入润滑脂，实现了长期免维护。
侧面密封垫片 侧板
环保
将润滑油的使用量控制到最小限度， 为改善地球环境做贡献。
自润滑管
滑 块
由特殊材料制成的管状润滑部件，含有
大量润滑油。
钢球 钢球保持器
简洁
与润滑部件外置的产品不同，滑块长 度不会变长。 即便与现行产品更换，有效行程也不 会变短。
相比碳钢产品不易生锈，适用于厌油脂、需控制防锈油 或水分较大的环境。
例如ʜ ɹ无尘室 ɹ半导体制造装置 ɹ医疗设备 ɹ食品机械 ɹ洗涤装置
可实现设备

MGN/MGW系列
特点：1.体积小、轻量化，适合小型设备利用；
2.滑轨、滑块材质为不锈钢，包括钢球、维持器也是不锈钢材质，具有防
锈特点；
3.采纳歌德式四点接触设计，可经受各方相负荷，刚性强，精度高；
4.有钢球维持器设计，在精度许诺下具有互换性。

MGW系列除以上特点外加宽了滑轨的设计，大幅提升力矩负荷能力，可单轴利用
应用范围：半导体制造设备，印刷电路板IC组装设备，医疗设备，机械手臂，
周密量测仪器，办公室自动化设备，其他小型直线滑动设备。

本体结构
规格型号：非互换型线性滑轨产品型号：
单出滑块型号：
E
单出滑轨产品型号：
安装注意事项：
各类型号尺寸：
更多信息请咨询凡一商城
精度表
非互换性线性滑轨精度
互换性线性滑轨精度
行走平行度：预压力：。

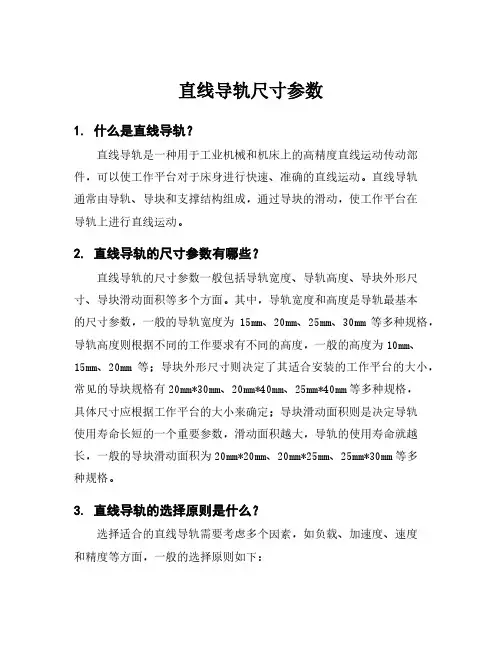

直线导轨尺寸参数1. 什么是直线导轨？直线导轨是一种用于工业机械和机床上的高精度直线运动传动部件，可以使工作平台对于床身进行快速、准确的直线运动。

直线导轨通常由导轨、导块和支撑结构组成，通过导块的滑动，使工作平台在导轨上进行直线运动。

2. 直线导轨的尺寸参数有哪些？直线导轨的尺寸参数一般包括导轨宽度、导轨高度、导块外形尺寸、导块滑动面积等多个方面。

其中，导轨宽度和高度是导轨最基本的尺寸参数，一般的导轨宽度为15mm、20mm、25mm、30mm等多种规格，导轨高度则根据不同的工作要求有不同的高度，一般的高度为10mm、15mm、20mm等；导块外形尺寸则决定了其适合安装的工作平台的大小，常见的导块规格有20mm*30mm、20mm*40mm、25mm*40mm等多种规格，具体尺寸应根据工作平台的大小来确定；导块滑动面积则是决定导轨使用寿命长短的一个重要参数，滑动面积越大，导轨的使用寿命就越长，一般的导块滑动面积为20mm*20mm、20mm*25mm、25mm*30mm等多种规格。

3. 直线导轨的选择原则是什么？选择适合的直线导轨需要考虑多个因素，如负载、加速度、速度和精度等方面，一般的选择原则如下：(1) 负载：不同尺寸和规格的直线导轨所能承受的负载不同，需要根据实际工作负荷来选择合适的导轨规格。

(2) 加速度：加速度是导轨的动态性能指标之一，直线导轨的加速度一般越大，则响应速度和动态性能越好。

(3) 速度：速度也是动态性能指标之一，常见的直线导轨速度为3m/s、5m/s、10m/s等。

(4) 精度：直线导轨必须具备高精度和稳定性，能够满足不同工艺加工要求。

综上所述，选择合适的直线导轨需要考虑多个参数和因素，必须针对具体的工作要求进行选择。

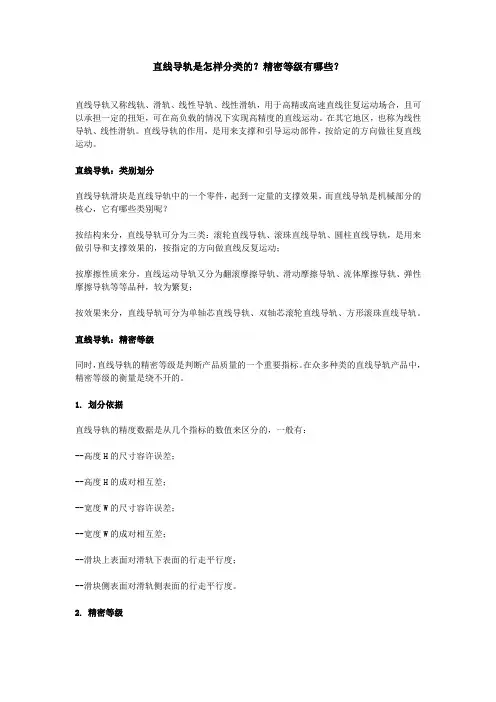

直线导轨是怎样分类的？精密等级有哪些？直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于高精或高速直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。

在其它地区，也称为线性导轨、线性滑轨。

直线导轨的作用，是用来支撑和引导运动部件，按给定的方向做往复直线运动。

直线导轨：类别划分直线导轨滑块是直线导轨中的一个零件，起到一定量的支撑效果，而直线导轨是机械部分的核心，它有哪些类别呢？按结构来分，直线导轨可分为三类：滚轮直线导轨、滚珠直线导轨、圆柱直线导轨，是用来做引导和支撑效果的，按指定的方向做直线反复运动；按摩擦性质来分，直线运动导轨又分为翻滚摩擦导轨、滑动摩擦导轨、流体摩擦导轨、弹性摩擦导轨等等品种，较为繁复；按效果来分，直线导轨可分为单轴芯直线导轨、双轴芯滚轮直线导轨、方形滚珠直线导轨。

直线导轨：精密等级同时，直线导轨的精密等级是判断产品质量的一个重要指标。

在众多种类的直线导轨产品中，精密等级的衡量是绕不开的。

1.划分依据直线导轨的精度数据是从几个指标的数值来区分的，一般有：--高度H的尺寸容许误差；--高度H的成对相互差；--宽度W的尺寸容许误差；--宽度W的成对相互差；--滑块上表面对滑轨下表面的行走平行度；--滑块侧表面对滑轨侧表面的行走平行度。

2.精密等级通常我们所讲的精度是指滑块上表面对滑轨下表面的行走平行度，等级分为（以导轨100mm 长为例）--普通级（无标注/C）5μm--高级（H）3μm--精密级（P）2μm--超精密级（SP）1.5μm--超超精密级（UP）1μm凯特精机：力求精密目前，随着工艺的革新与进步，国内不少直线导轨品牌也在精密程度上不断花功夫。

作为专业化生产精密直线导轨副的国家高新技术企业——凯特精机，也为此作出巨大的突破。

它的LGR系列滚柱直线导轨副、LGS系列滚珠直线导轨副，获众多行业客户认可。

1.LGR系列滚柱直线导轨副凯特精机 | LGR系列滚柱直线导轨副LGR系列精密滚柱直线导轨副以圆柱滚子代替钢球，滚子与导轨、滑块为线接触，在承受高负荷时仅仅形成微小的弹性变形，大幅提高了导轨副的刚性。

直线导轨在机床中的作用直线导轨又称滑轨、线性导轨、线性滑轨，当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动.直线导轨的移动元件和固定元件之间不用中间介质THK直线导轨具备精细工件台的导向技能,直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动,这是工件台完成直线轨道运动的根底。

因是具有良好平衡性的4条排列，能施加足够的预压，简单地就能使刚性增大。

另外，对装配螺拴及LM滑块等的强度也进行了强化设计，重负荷切削的机床中有着为数众多的实际使用效果。

自动调整能力由圆弧沟槽的正面组合（DF组合）所产生的自动调整能力之效果，即使给予预压也能吸收装置误差，从而能得到高精度平滑稳定的直线运动。

逊色的耐久性即使有预压或偏负荷作用，都不会出现球的差动滑动，从而坚持平滑的滚动运动。

故具有出色的耐磨损性，能临时间维持高精度。

机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。

为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得。

导轨和支架之间装置超尺寸的钢球。

钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。

如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。

这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的坚持性，要求有足够的预加负数，这是矛盾的两方面。

滚珠丝杠、直线导轨的现状及技术动向中国作为世界上最大的机床消费国，制造业已经发展成为一个支柱产业。

由于汽车工业的发展，对机床的速度和效率都提出了新的更高的要求。

直线导轨的精密等级以及划分依据一、直线导轨概述直线导轨，作为一种重要的线性传动装置，广泛应用于各类机械设备中。

它主要由导轨、滑块、滚动体和保持器等部件组成，具有良好的运动平稳性、低摩擦系数和高承载能力。

直线导轨的精度等级和性能直接影响到整个设备的运行性能和使用寿命。

二、直线导轨的精密等级划分1.等级划分依据直线导轨的精度等级主要根据以下几个方面进行划分：（1）轨道平直度：轨道在全长范围内的平直度误差；（2）轨道间距：在规定长度内，轨道间距的偏差；（3）轨道表面质量：包括表面粗糙度、划痕、碰伤等；（4）运动性能：包括运动速度、加速度、运动平稳性等；（5）承载能力：承受轴向和径向载荷的能力。

2.各等级特点及应用场合（1）普通级：精度较低，适用于对运动性能要求不高的场合，如普通机床、输送线等；（2）中级：精度较高，适用于对运动性能有一定要求的场合，如精密机床、自动化生产线等；（3）高级：具有高精度、高速、高承载能力等特点，适用于对运动性能要求较高的场合，如超精密机床、半导体设备等；（4）特级：具有超高精度、超高速、超大承载能力等特点，适用于极端恶劣工况和超高精度要求的场合，如航天、航空等领域。

三、直线导轨的选择与使用1.选择注意事项（1）根据实际应用场合和性能要求选择合适的精度等级；（2）考虑轨道材质、尺寸和形状等因素；（3）了解制造商的技术水平和服务质量；（4）注重性价比，合理选择品牌和价格。

2.使用与维护方法（1）安装时，确保轨道和滑块的平行度、垂直度等；（2）使用过程中，注意润滑和防尘处理；（3）定期检查轨道磨损、损坏等情况，及时更换；（4）避免剧烈冲击和长时间超负荷运行；（5）严格遵守设备操作规程，确保安全运行。

MGN系列特性： ●体积小、轻量化，特别适合小型化设备使用。 ●滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材 质之直线导轨，包含滑块、滑轨及其它金属配件如钢 珠、保持器等，皆使用不锈钢材质。具备防锈特性。 ●采用歌德型四点接触设计，可ห้องสมุดไป่ตู้受各方向负荷，具备 钢性强，精度高特性。 ●有钢珠保持器设计，在精度允许下具备互换性。
如需详细规格样本，联络我们
HIWIN EG系列直线导轨
EG系列使用四列钢珠承受负荷设计， 使其具备高刚性、高负荷的特性，同 时具备四方向等负载特色、及自动调 心的功能， 可吸收安装面的装配误差， 得到高精度的诉求。 加上降低组合高 度及缩短滑块长度，非常适合高速自 动化产业机械及空间要求的小型设备 使用。
HIWIN MGN系列直线导轨
HIWIN HG系列直线导轨
HG系列直线导轨，为四列式单圆弧牙型接触直 线导轨，同时整合最佳化结构设计之超重负荷精密 直线导轨，比其他同类型之四列式直线导轨提升 30%以上之负荷与刚性能力；具备四方向等负载特 色，及自动调心功能，可吸收安装面的装配误差， 得到高精度的诉求。
特点： 1、 容许负荷大 2、 所有方向皆具备有高刚性 3、 润滑构造简单 4、 自动调心能力 5、 具有互换性
HIWIN MGW系列直线导轨
MGW系列特性： ●加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 ●歌德型四点接触设计，可承受各种方向之负荷并具备高钢性之特点。 ●滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。 ●滑轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性
HIWIN 直线导轨MGN体积小、轻量化，特别适合小型化设备使 用。 滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质 之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器 等，皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接 触设计，可承受各方向负荷，具备刚性强，精度高等特性。有 钢珠保持器设计，在精度允许下具备互换性。

直线导轨的精密等级以及划分依据【原创版】目录一、直线导轨的概述二、直线导轨的精度等级划分三、划分依据及具体指标四、不同精度等级的应用范围五、总结正文一、直线导轨的概述直线导轨，又称滑轨、线性导轨或线性滑轨，主要用于直线往复运动场合。

它具有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动，并且高效耐用。

直线导轨是由金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦。

二、直线导轨的精度等级划分直线导轨的精度等级分为普通级、高级、精密级、超精密级和超高精密级。

这些等级主要是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来划分的。

三、划分依据及具体指标1.滑块的间隙：这是影响导轨行走精度、负荷承载能力和刚性的重要因素。

适当的间隙可以在一定程度上减免往复运动带来的振动和冲击。

2.载重时滑块的下沉量：这是评估导轨在承受负荷时是否能保持稳定运行的关键指标。

优质的导轨在载重时不会有明显的下沉。

3.上拉力时滑块的上升量：这是衡量导轨在受到上拉力时能否保持平稳运动的重要参数。

优秀的导轨在上拉力作用下，滑块的上升量应尽可能小。

四、不同精度等级的应用范围1.普通级（无标注/c）：适用于一般的直线运动设备，如普通机床、小型自动化设备等。

2.高级（h）：适用于精度要求较高的设备，如数控加工中心、精密机床等。

3.精密级（p）：适用于高精度设备，如高速数控机床、精密测量仪器等。

4.超精密级（sp）：适用于超高精度设备，如半导体制造设备、航空航天设备等。

5.超超精密级（up）：适用于极端高精度设备，如纳米级加工设备等。

五、总结直线导轨的精度等级划分是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来判断的。

直线导轨本文由欧贝特提供概述直线导轨是1932年法国专利局公布的一项专利。

经过几十年的发展，直线导轨已经日趋成为国际通用的一种支承及传动装置，越来越多被数控机床，数控加工中心，精密电子机械，自动化设备所采用，在工业生产中得到广泛的应用。

直线导轨副一般由导轨、滑块、反向器、滚动体和保持器等组成，它是一种新型的作相对往复直线运动的滚动支承，能以滑块和导轨间的钢球滚动来代替直接的滑动接触，并且滚动体可以借助反向器在滚道和滑块内实现无限循环，具有结构简单、动静摩擦系数小、定位精度高、精度保持性好等优点。

直线导轨又称精密滚动直线导轨副、滑轨、线性导轨、线性滑轨、滚动导轨，用于需要精确控制工作台行走平行度的直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种。

特点1、所有方向皆具有高刚性：运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

2、具有互换性：由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

3、自动调心能力：来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。

4、直线导轨是由钢珠在滑块跟导轨之间无限滚动循环，从而使负载平台沿着导轨轻易的高精度线性运动，并将摩擦系数降至平常传统滑动导引的五十分之一，能轻易地达到很高的定位精度。

摩擦方式1、定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50,投影机出租，动摩擦力与静摩擦力的差距亦变得很小。

M． 进口 HIWIN 品牌线性滑轨
1. RG 系列滚柱式直线导轨----------------------------------------------------------------------总 199, M2
