1-1混凝土截面受拉区钢筋的作用:是代替混凝土受拉或协助混凝土受压。
1-2名词解释("混凝土立方体抗压强度":以每边边长为150mm的立方体为标准试件,在20¢+_2的温度和相对湿度在95%以上的潮湿的空气中养护28天,依照标准制作方法和试验方法测得的抗压强度值。
"混凝土轴心抗压强度值"按照与立方体试件相同条件下制作和试验方法所得的棱柱体试件的抗压强度设计值。
"混凝土抗拉强度"用试验机的夹具夹紧试件两端外伸的钢筋施加拉力,破坏时试件在没有钢筋的中部截面被拉断,其平均拉应力即为。
)1-3混凝土轴心受压的应力---应变曲线有何特点?影响混凝土轴心受压应力---应变曲线有哪几个因素?一,该曲线特点分为三个阶段,分别为上升段,下降段,收敛段。
二,影响的主要因素:a.混凝土强度愈高应力应变曲线下降愈剧烈,延性就愈差b.应变速率应变速率小,峰值应力fc降低,€增大下降段曲线坡度显着的减缓c.测试技术和实验条件,其中应变测量的标距也有影响,应变测量的标距越大,曲线坡度越陡,标距越小,坡度越缓。
1-4什么叫混凝土的徐变?影响混凝土徐变有哪些主要原因?一,在荷载的长期作用下,混凝土的变形将随时间而增加,亦即在应力不变的情况下,混凝土的应变随时间继续增长,这种现象称为混凝土的徐变。
二,a混凝土在长期荷载作用下产生的应力大小b加荷时混凝土的龄期,龄期越短徐变越大c混凝土的组成成分和配合比d养护条件下的温度和湿度.1-5混凝土的徐变和收缩变形都是随时间而增长的变形,两者有何不同之处?混凝土徐变的主要原因是荷载长期作用下,混凝土凝胶体中的水分逐渐压出,水泥逐渐发生粘性流动,微细空隙逐渐闭合,结晶体内部逐渐滑动,微细裂缝逐渐发生各种因素的综合结果,而混凝土的收缩变形主要是硬化初期水泥石凝固结硬过程中产生的体积变化,后期主要是混凝土内自由水蒸发而引起的干缩。
1-6什么是钢筋和混凝土之间粘接应力和粘接强度?为保证钢筋和混凝土之间有足够的粘接力要采取哪些措施?在钢筋混凝土结构中,钢筋和混凝土这两种材料之所以能共同工作的基本前提是有足够的粘接强度,能承受由于变形差沿钢筋与混凝土接触面上产生的剪应力,通常这种剪应力称为粘接应力。
第七章7-2试简述钢筋混凝土偏心受压构件的破坏形态和破坏类型。
答:破坏形态:(1)受拉破坏—大偏心受压破坏,当偏心距较大时,且受拉钢筋配筋率不高时,偏心受压构件的破坏是受拉钢筋先达到屈服强度,然后受压混凝土压坏,临近破坏时有明显的预兆,裂缝显著开展,构件的承载能力取决于受拉钢筋的强度和数量。
(2)受压破坏—小偏心受压破坏,小偏心受压构件的破坏一般是受压区边缘混凝土的应变达到极限压应变,受压区混凝土被压碎;同一侧的钢筋压应力达到屈服强度,破坏前钢筋的横向变形无明显急剧增长,正截面承载力取决于受压区混凝土的抗压强度和受拉钢筋强度。
破坏类型:1)短柱破坏;2)长柱破坏;3)细长柱破坏7-3由式(7-2)偏心距增大系数与哪些因素有关?由公式212000)/e 140011ζζη⎪⎭⎫⎝⎛+=h l h (可知,偏心距增大系数与构件的计算长度,偏心距,截面的有效高度,截面高度,荷载偏心率对截面曲率的影响系数,构件长细比对截面曲率的影响系数。
7-4钢筋混凝土矩形截面偏心受压构件的截面设计和截面复核中,如何判断是大偏心受压还是小偏心受压?答:截面设计时,当003.0h e ≤η时,按小偏心受压构件设计,003.0h e >η时,按大偏心受压构件设计。
截面复核时,当b ξξ≤时,为大偏心受压,b ξξ>时,为小偏心受压.7-5写出矩形截面偏心受压构件非对称配筋的计算流程图和截面复核的计算流程图注意是流程图7-6解: 查表得:.1,280',5.110====γMPa f f MPa f sd sd cd m kN M M kN N N d d •=⨯=•==⨯=•=6.3260.16.326,8.5420.18.54200γγ偏心距mm N M e 6028.5426.3260===,弯矩作用平面内的长细比51060060000>==h l ,故应考虑偏心距增大系数。
设mm a a s s 40'==,则mm a h h s 5600=-=0.1,15606027.22.07.22.01001=>⨯+=+=ζζ取h e 0.1,105.1600600001.015.101.015.1202=>=⨯-=-=ζζ取h l 所以偏心距增大系数07.11110560/602140011)(140011221200=⨯⨯⨯⨯+=+=ζζηh l h e (1)大小偏心受压的初步判断003.064460207.1h mm e >=⨯=η,故可先按照大偏心受压来进行配筋计算。
1.什么是刚度?钢筋混凝土受弯构件的刚度能否取用EI ?为什么?应该如何取值?答:(1)刚度是指材料或结构在受力时抵抗弹性变形的能力。
(2)钢筋混凝土受弯构件在承受作用时会产生裂缝,其受拉区成为非连续体,这就决定了钢筋混凝土受弯构件的变形(挠度)计算中涉及的抗弯刚度不能直接采用匀质弹性梁的抗弯刚度EI 。
(3)钢筋混凝土受弯构件的抗弯刚度通常用B 表示。
cr s cr s cr -B B M M M M B B 02201⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛=其中0W f M tk cr ⋅=γ, 002W S =γ2.为什么要进行变形计算?答:承受作用的受弯构件,如果变形过大,将会影响结构的正常使用。
例如,桥梁上部结构的挠度过大,梁端的转角亦大,车辆通过时,不仅要发生冲击,而且要破坏伸缩装置处的桥面,影响结构的耐久性;桥面铺装的过大变形将会引起车辆的颠簸和冲击,起着对桥梁结构不利的加载作用。
3.钢筋混凝土受弯构件的挠度为什么要考虑作用长期效应的影响?如何考虑?答:随着时间的增长,构件的刚度要降低,挠度要增大,因此钢筋混凝土受弯构件的挠度为什么要考虑作用长期效应的影响。
按作用短期效应组合计算的挠度值,要乘以挠度长期增长系数ηθ;4.钢筋混凝土受弯构件挠度的限值是多少?如何应用?答:钢筋混凝土受弯构件按上述计算的长期挠度值,在消除结构自重产生的长期挠度后,梁式桥主梁的最大挠度处不应超过计算跨径的1/600;梁式桥主梁的悬臂端不应超过悬臂长度的1/300。
5.受弯构件的变形(挠度)如何控制?答:在承受作用时,受弯构件的变形(挠度)系由两部分组成:一部分是由永久作用产生的挠度,另一部分是由基本可变作用所产生的。
永久作用产生的挠度,可以认为是在长期荷载作用下所引起的构件变形,它可以通过在施工时设置预拱度的办法来消除;而基本可变作用产生的挠度,则需要通过验算来分析是否符合要求。
6.什么是预拱度?预拱度如何设置?有什么条件?答:预拱度为抵消梁、拱、桁架等结构在荷载作用下产生的挠度,而在施工或制造时所预留的与位移方向相反的校正量。
结构设计原理题库及其参考答案1混凝土结构设计原理试题库及其参考答案一、判断题(请在你认为正确陈述的各题干后的括号内打“√”,否则打“3”。
每小题1分。
)第1章钢筋和混凝土的力学性能1.混凝土立方体试块的尺寸越大,强度越高。
()2.混凝土在三向压力促进作用下的强度可以提升。
()3.普通钢材钢筋承压时的屈服强度与受到扎时基本相同。
()4.钢筋经冷拉后,强度和塑性均可提升。
()5.冷拉钢筋不必用做承压钢筋。
()6.c20则表示fcu=20n/mm。
()7.混凝土受压破坏是由于内部微裂缝扩展的结果。
()8.混凝土抗拉强度随着混凝土强度等级提高而增大。
()9.混凝土在剪应力和法向应力双向促进作用下,抗剪强度随拉形变的减小而减小。
()10.混凝土受拉时的弹性模量与受压时相同。
()11.线性徐变小就是指压形变较小时,徐变与形变成正比,而非线性徐变小就是指混凝土形变很大时,徐变快速增长与形变不成正比。
()12.混凝土强度等级愈低,含水力也愈小()13.混凝土膨胀、徐变与时间有关,且互相影响。
()第3章轴心受力构件承载力1.轴心承压构件横向承压钢筋布局越多越好。
()2.轴心承压构件中的缝筋应当做成封闭式的。
()3.实际工程中没真正的轴心承压构件。
()4.轴心承压构件的长细比越大,平衡系则数值越高。
()5.轴心受压构件计算中,考虑受压时纵筋容易压曲,所以钢筋的抗压强度设计值最小取作400n/mm2。
()6.螺旋箍筋柱既能提高轴心受压构件的承载力,又能提高柱的稳定性。
()第4章受弯构件正横截面承载力1.混凝土保护层厚度越大越好。
()2.对于x?h'f的t形横截面梁,因为其正横截面受弯承载力相等于宽度为b'f的矩形截面梁,所以其配筋率应按??as来计算。
()'bfh03.板中的分布钢筋布置在受力钢筋的下面。
()4.在横截面的承压区布局一定数量的钢筋对于提升梁横截面的延性就是存有促进作用的。
()5.双筋横截面比单筋横截面更经济适用于。
第一章材料的力学性能一、填空题1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类:有明显屈服点的钢筋和无明显屈服点的钢筋,通常分别称它们为_软钢___________和硬钢。
2、对无明显屈服点的钢筋,通常取相当于残余应变为 0.2% 时的应力作为假定的屈服点,即条件屈服强度。
3、碳素钢可分为低碳钢、中碳钢和高碳钢。
随着含碳量的增加,钢筋的强度提高、塑性降低。
在低碳钢中加入少量锰、硅、钛、铬等合金元素,变成为普通低合金钢。
4、钢筋混凝土结构对钢筋性能的要求主要是强度高、塑性好可焊性好、对混泥土的粘结锚固性能好。
5、钢筋和混凝土是不同的材料,两者能够共同工作是因为两者能牢固粘结在一起、线膨胀系数相近、混泥土能保护钢筋不被锈蚀6、光面钢筋的粘结力由化学胶结力、摩擦力、钢筋端部的锚固力三个部分组成。
7、钢筋在混凝土中应有足够的锚固长度,钢筋的强度越高、直径越粗、混凝土强度越低,则钢筋的锚固长度就越长。
8、混凝土的极限压应变包括弹性应变和塑性应变两部分。
塑性应变部分越大,表明变形能力越大,延性越好。
9、混凝土的延性随强度等级的提高而降低。
同一强度等级的混凝土,随着加荷速度的减小,延性有所提高,最大压应力值随加荷速度的减小而减小。
10、钢筋混凝土轴心受压构件,混凝土收缩,则混凝土的应力减少,钢筋的应力增加。
11、混凝土轴心受拉构件,混凝土徐变,则混凝土的应力减少,钢筋的应力增加。
12、混凝土轴心受拉构件,混凝土收缩,则混凝土的应力增加,钢筋的应力减少。
二、判断题1、混凝土强度等级是由一组立方体试块抗压后的平均强度确定的。
N2、采用边长为100mm的非标准立方体试块做抗压试验时,其换算系数是0.95。
Y3、混凝土双向受压时强度比其单向受压时强度降低。
N4、线性徐变是指徐变与荷载持续时间之间为线性关系。
Y5、对无明显屈服点的钢筋,设计时其强度标准值取值依据是条件屈服强度。
Y6、强度与应力的概念完全一样。
N7、含碳量越高的钢筋,屈服台阶越短、伸长率越小、塑性性能越差。

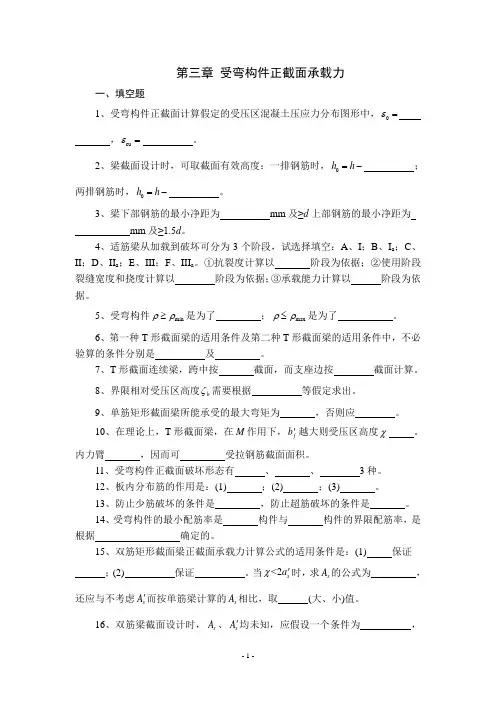

结构设计原理第三章受弯构件习题及答案第三章受弯构件正截面承载力一、填空题1、受弯构件正截面计算假定的受压区混凝土压应力分布图形中,0 ,cu 。
2、梁截面设计时,可取截面有效高度:一排钢筋时,h0h ;两排钢筋时,h0h 。
3、梁下部钢筋的最小净距为 mm及≥d上部钢筋的最小净距为 mm及≥。
4、适筋梁从加载到破坏可分为3个阶段,试选择填空:A、I;B、Ia;C、II;D、IIa;E、III;F、IIIa。
①抗裂度计算以阶段为依据;②使用阶段裂缝宽度和挠度计算以阶段为依据;③承载能力计算以阶段为依据。
5、受弯构件min是为了;max是为了。
6、第一种T形截面梁的适用条件及第二种T形截面梁的适用条件中,不必验算的条件分别是及。
7、T形截面连续梁,跨中按截面,而支座边按截面计算。
8、界限相对受压区高度b需要根据等假定求出。
9、单筋矩形截面梁所能承受的最大弯矩为,否则应。
10、在理论上,T形截面梁,在M作用下,bf越大则受压区高度。
内力臂,因而可受拉钢筋截面面积。
11、受弯构件正截面破坏形态有、、3种。
12、板内分布筋的作用是:(1) ;(2) ;(3) 。
13、防止少筋破坏的条件是,防止超筋破坏的条件是。
14、受弯构件的最小配筋率是构件与构件的界限配筋率,是根据确定的。
15、双筋矩形截面梁正截面承载力计算公式的适用条件是:(1) 保证时,;(2) 保证。
当bh0时,说明,此时Mu= ,如M外Mu,则此构件。
二、判断题1、在梁的设计中,避免出现超筋破坏是通过构造措施来实现的。
2、在梁的设计中,避免出现少筋破坏是通过构造措施来实现的。
3、梁的曲率延性随配筋率的减少而提高,延性最好的是少筋梁。
4、要求梁的配筋率min是出于对混凝土随温度变化的变形和收缩变形的考虑。
5、在受弯构件的正截面中,混凝土受压变形最大处即是受压应力的最大处。
6、受弯构件正截面强度计算公式MufyAs(h0-x/2)表明:①Mu与fy成正比,因此在一般梁内所配的钢筋应尽可能使用高强度钢筋;②Mu与As成正比,因此配筋越多,梁正截面承载力越大。

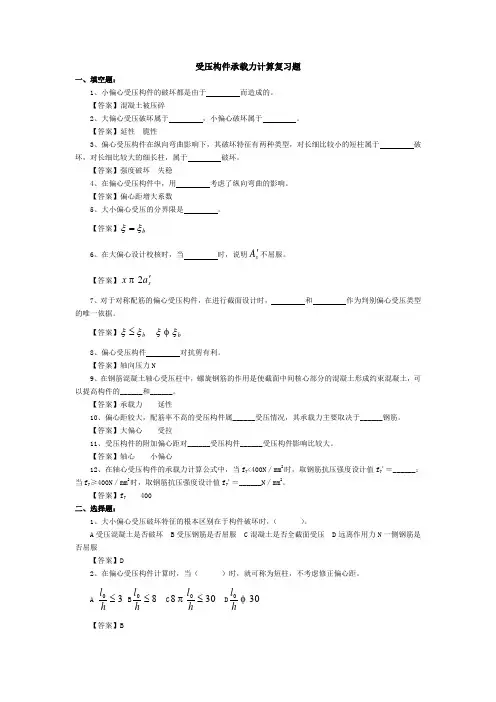

受压构件承载力计算复习题一、填空题:1、小偏心受压构件的破坏都是由于 而造成的。
【答案】混凝土被压碎2、大偏心受压破坏属于 ,小偏心破坏属于 。
【答案】延性 脆性3、偏心受压构件在纵向弯曲影响下,其破坏特征有两种类型,对长细比较小的短柱属于 破坏,对长细比较大的细长柱,属于 破坏。
【答案】强度破坏 失稳4、在偏心受压构件中,用 考虑了纵向弯曲的影响。
【答案】偏心距增大系数5、大小偏心受压的分界限是 。
【答案】b ξξ=6、在大偏心设计校核时,当 时,说明sA '不屈服。
【答案】sa x '2 7、对于对称配筋的偏心受压构件,在进行截面设计时, 和 作为判别偏心受压类型的唯一依据。
【答案】b ξξ≤ b ξξ8、偏心受压构件 对抗剪有利。
【答案】轴向压力N9、在钢筋混凝土轴心受压柱中,螺旋钢筋的作用是使截面中间核心部分的混凝土形成约束混凝土,可以提高构件的______和______。
【答案】承载力 延性10、偏心距较大,配筋率不高的受压构件属______受压情况,其承载力主要取决于______钢筋。
【答案】大偏心 受拉11、受压构件的附加偏心距对______受压构件______受压构件影响比较大。
【答案】轴心 小偏心12、在轴心受压构件的承载力计算公式中,当f y <400N /mm 2时,取钢筋抗压强度设计值f y '=______;当f y ≥400N/mm 2时,取钢筋抗压强度设计值f y '=______N /mm 2。
【答案】f y 400 二、选择题:1、大小偏心受压破坏特征的根本区别在于构件破坏时,( )。
A 受压混凝土是否破坏B 受压钢筋是否屈服C 混凝土是否全截面受压D 远离作用力N 一侧钢筋是否屈服【答案】D2、在偏心受压构件计算时,当( )时,就可称为短柱,不考虑修正偏心距。
A30≤hl B80≤hl C 3080≤hlD300 hl【答案】B3、小偏心受压破坏的特征是( )。
结构设计原理课后习题答案1 配置在混凝土截面受拉区钢筋的作用是什么?混凝土梁的受拉能力很弱,当荷载超过c f 时,混凝土受拉区退出工作,受拉区钢筋承担全部荷载,直到达到钢筋的屈服强度。
因此,钢筋混凝土梁的承载能力比素混凝土梁提高很多。
2解释名词:混凝土立方体抗压强度:以边长为150mm 的混凝土立方体为标准试件,在规定温度和湿度下养护28天,依照标准制作方法,标准试验方法测得的抗压强度值。
混凝土轴心抗压强度:采用150*150*300的混凝土立方体为标准试件,在规定温度和湿度下养护28天,依照标准制作方法和试验方法测得的混凝土抗压强度值。
混凝土抗拉强度:采用100*100*150的棱柱体作为标准试件,可在两端预埋钢筋,当试件在没有钢筋的中部截面拉断时,此时的平均拉应力即为混凝土抗拉强度。
混凝土劈裂抗拉强度:采用150mm 立方体试件进行劈裂抗拉强度试验,按照规定的试验方法操作,按照下式计算AF A F 673.02f ts ==π 3 混凝土轴心受压的应力—应变曲线有何特点?影响混凝土轴心受压应力—应变曲线有哪几个因素?完整的混凝土轴心受压的应力-应变曲线由上升段OC ,下降段CD,收敛段DE组成。
0~0.3fc 时呈直线;0.3~0.8fc 曲线偏离直线。
0.8fc 之后,塑性变形显著增大,曲线斜率急速减小,fc 点时趋近于零,之后曲线下降较陡。
D 点之后,曲线趋于平缓。
因素:混凝土强度,应变速率,测试技术和试验条件。
4 什么叫混凝土的徐变?影响徐变有哪些主要原因?在荷载的长期作用下,混凝土的变形随时间增长,即在应力不变的情况下,混凝土应变随时间不停地增长。
这种现象称为混凝土的徐变。
主要影响因素:混凝土在长期荷载作用下产生的应力大小,加载时龄期,混凝土结构组成和配合比,养生及使用条件下的温度和湿度。
5 混凝土的徐变和收缩变形都是随时间而增长的变形,两者有和不同之处?徐变变形是在长期荷载作用下变形随时间增长,收缩变形是混凝土在凝结和硬化的物理化学反应中体积随时间减小的现象,是一种不受外力的自由变形。

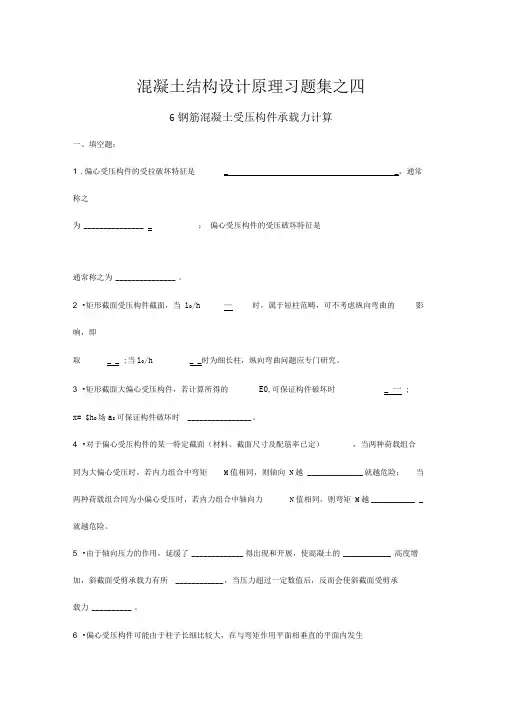

混凝土结构设计原理习题集之四6钢筋混凝土受压构件承载力计算一、填空题:1 .偏心受压构件的受拉破坏特征是_ _,通常称之为_______________ _ ;偏心受压构件的受压破坏特征是通常称之为 _______________ 。
2 •矩形截面受压构件截面,当l o/h —时,属于短柱范畴,可不考虑纵向弯曲的影响,即取_ _ ;当l o/h _ _时为细长柱,纵向弯曲问题应专门研究。
3 •矩形截面大偏心受压构件,若计算所得的E0,可保证构件破坏时_ 一 ;x= $h o场a s可保证构件破坏时 ________________ 。
4 •对于偏心受压构件的某一特定截面(材料、截面尺寸及配筋率已定),当两种荷载组合同为大偏心受压时,若内力组合中弯矩M值相同,则轴向 N越 ______________ 就越危险;当两种荷载组合同为小偏心受压时,若内力组合中轴向力N值相同,则弯矩 M越___________ _ 就越危险。
5 •由于轴向压力的作用,延缓了_____________ 得出现和开展,使混凝土的____________ 高度增加,斜截面受剪承载力有所 ____________ ,当压力超过一定数值后,反而会使斜截面受剪承载力__________ 。
6 •偏心受压构件可能由于柱子长细比较大,在与弯矩作用平面相垂直的平面内发生_______ 而破坏。
在这个平面内没有弯矩作用,因此应按__________________ 受压构件进行承载力复核,计算时须考虑_ _的影响。
7.矩形截面柱的截面尺寸不宜小于mm ,为了避免柱的长细比过大,承载力降低过多,常取l o/b < , l o/d w (b为矩形截面的短边,d为圆形截面直径,I o为柱的计算长度)。
8 •《规范》规定,受压构件的全部纵向钢筋的配筋率不得小于 ____,且不应超过。
9 •钢筋混凝土偏心受压构件在纵向弯曲的影响下,其破坏特征有两种类型: _________ 和_____________ ;对于短柱和长柱属于;细长柱属于_。

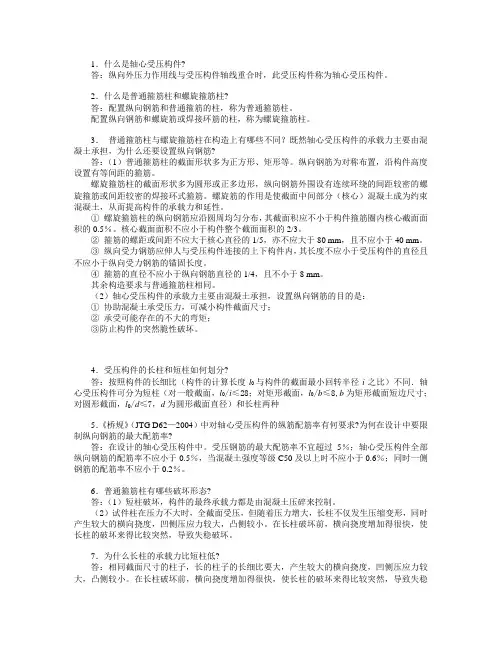

1.什么是轴心受压构件?答:纵向外压力作用线与受压构件轴线重合时,此受压构件称为轴心受压构件。
2.什么是普通箍筋柱和螺旋箍筋柱?答:配置纵向钢筋和普通箍筋的柱,称为普通箍筋柱。
配置纵向钢筋和螺旋筋或焊接环筋的柱,称为螺旋箍筋柱。
3.普通箍筋柱与螺旋箍筋柱在构造上有哪些不同?既然轴心受压构件的承载力主要由混凝土承担,为什么还要设置纵向钢筋?答:(1)普通箍筋柱的截面形状多为正方形、矩形等。
纵向钢筋为对称布置,沿构件高度设置有等间距的箍筋。
螺旋箍筋柱的截面形状多为圆形或正多边形,纵向钢筋外围设有连续环绕的间距较密的螺旋箍筋或间距较密的焊接环式箍筋。
螺旋筋的作用是使截面中间部分(核心)混凝土成为约束混凝土,从而提高构件的承载力和延性。
①螺旋箍筋柱的纵向钢筋应沿圆周均匀分布,其截面积应不小于构件箍筋圈内核心截面面积的0.5%。
核心截面面积不应小于构件整个截面面积的2/3。
②箍筋的螺距或间距不应大于核心直径的1/5,亦不应大于80 mm,且不应小于40 mm。
③纵向受力钢筋应伸人与受压构件连接的上下构件内,其长度不应小于受压构件的直径且不应小于纵向受力钢筋的锚固长度。
④箍筋的直径不应小于纵向钢筋直径的1/4,且不小于8 mm。
其余构造要求与普通箍筋柱相同。
(2)轴心受压构件的承载力主要由混凝土承担,设置纵向钢筋的目的是:①协助混凝土承受压力,可减小构件截面尺寸;②承受可能存在的不大的弯矩;③防止构件的突然脆性破坏。
4.受压构件的长柱和短柱如何划分?答:按照构件的长细比(构件的计算长度l0与构件的截面最小回转半径i之比)不同.轴心受压构件可分为短柱(对一般截面,l0/i≤28;对矩形截面,l0/b≤8,b为矩形截面短边尺寸;对圆形截面,l0/d≤7,d为圆形截面直径)和长柱两种5.《桥规》(JTG D62—2004)中对轴心受压构件的纵筋配筋率有何要求?为何在设计中要限制纵向钢筋的最大配筋率?答:在设计的轴心受压构件中。
第六章受压构件正截面承截力一、选择题1.轴心受压构件在受力过程中钢筋和砼的应力重分布均()A .存在;B. 不存在。
2.轴心压力对构件抗剪承载力的影响是()A .凡有轴向压力都可提高构件的抗剪承载力,抗剪承载力随着轴向压力的提高而提高;B .轴向压力对构件的抗剪承载力有提高作用,但是轴向压力太大时,构件将发生偏压破坏;C .无影响。
3.大偏心受压构件的破坏特征是:()A .靠近纵向力作用一侧的钢筋和砼应力不定,而另一侧受拉钢筋拉屈;B .远离纵向力作用一侧的钢筋首先被拉屈,随后另一侧钢筋压屈、砼亦被压碎;C .远离纵向力作用一侧的钢筋应力不定,而另一侧钢筋压屈,砼亦压碎。
4.钢筋砼柱发生小偏压破坏的条件是:()A .偏心距较大,且受拉钢筋配置不多;B .受拉钢筋配置过少;C .偏心距较大,但受压钢筋配置过多;D .偏心距较小,或偏心距较大,但受拉钢筋配置过多。
5.大小偏压破坏的主要区别是:()A .偏心距的大小;B .受压一侧砼是否达到极限压应变;C .截面破坏时受压钢筋是否屈服;D .截面破坏时受拉钢筋是否屈服。
6.在设计双筋梁、大偏压和大偏拉构件中要求2s x a '≥的条件是为了:()A .防止受压钢筋压屈;B .保证受压钢筋在构件破坏时能达到设计屈服强度y f ';C .避免y f '> 400N/mm 2。
7.对称配筋的矩形截面偏心受压构件(C20,HRB335级钢),若经计算,0.3,0.65i o e h ηξ>=,则应按( )构件计算。
A .小偏压; B. 大偏压; C. 界限破坏。
8.对b ×h o ,f c ,f y ,y f '均相同的大偏心受压截面,若已知M 2>M 1,N 2>N 1,则在下面四组内力中要求配筋最多的一组内力是()A .(M 1,N 2); B.(M 2,N 1); C. ( M 2,N 2); D. (M 1,N 1)。
9.当2s x a '<,在矩形截面大偏心受压构件的计算中求A s 的作法是:()A.对s A '的形心位置取矩(取2s x a '=)求得;B. 除计算出A s 外,尚应按s A '=0求解As ,取两者中的较大值;C .按B 法计算,但取两者中较小值;D .按C 法取值,并应满足最小配筋率等条件。
10.钢筋砼柱发生大偏压破坏的条件是()A .偏心距较大;B.偏心距较大,且受拉钢筋配置较多;C .偏心距较大,且受压钢筋配置不过多;D .偏心距较大且受拉钢筋配置不过多。
11. 指出下列哪些说法是错误的()A .受压构件破坏时,受压钢筋总是受压屈服的;B. 大偏心受压构件破坏时,受拉钢筋已经屈服;C. 小偏心受压构件破坏时,受拉钢筋可能受压,也可能受拉。
二、是非题1.在钢筋砼大偏心受压构件承载力计算时,若2s x a '<,则在构件破坏时s A '不能充分利用。
2.偏压构件,若ηe i >0.3 h o ,则一定为大偏压构件。
3.不论大、小偏压破坏时,s A '总能达到y f '。
4.螺旋箍筋仅用在轴向荷载很大且截面尺寸受限制的轴心受压短柱中。
5.配螺旋箍筋的轴心受压柱中的砼抗压强度大于f c 。
6.若轴压柱承受不变的荷载,则不论经过多长时间,钢筋及砼压应力都不随时间的变化。
7.在对称配筋偏心受压构件中,M 相同时,N 越小越安全。
三、思考题1. 为什么要引入附加偏心距e a ,如何计算附加偏心距?2. 什么是结构的二阶效应?《混凝土结构设计规范》GB50010-2002中如何考虑结构的二阶效应?3. 大小偏心受压破坏的界限是什么?大小偏心受压构件的破坏特点是什么?四、计算题1. 某多层现浇框架底层柱,设计承受纵向为3000kN。
基础顶面至一层楼盖之间的距离为6.3m。
混凝土强度等级为C40(f c=19.1N/mm2),钢筋为HRB335级钢(f'=300N/mm2),柱截面尺寸为400×400mm,求需要的纵向受力钢筋面积。
y2. 某方形截面柱,截面尺寸为b×h=600×600mm,柱子计算长度为3m。
已知轴向压力设计值N=1500kN,混凝土强度等级为C30(f c=14.3N/mm2),采用HRB335级钢(f'=300N/mm2),A s=1256mm2,s A'y=1964 mm2。
求该截面能够承受的弯矩设计值。
3. 某方形截面柱,截面尺寸为600×600mm。
柱子的计算长度为3m。
轴向压力设计值为N=3500kN,弯矩设计值为100kN mM=⋅。
混凝土强度等级为C30(f c=14.3N/mm2),纵向受力钢筋采用HRB335级钢(f'=300N/mm2),若设计成y对称配筋,求所需的钢筋面积。
第六章受压构件正截面承截力答案一、选择题A B B D D B A B D D A二、是非题√××√√××三、思考题1 、由于施工过程中,结构的几何尺寸和钢筋位置等不可避免地与设计规定存在一定的偏差,混凝土的质量不可能绝对均匀,荷载作用位置与计算位置也可能有一定偏差,这就使得轴向荷载的实际偏心距与理论偏心距之间有一定误差。
因此,引入附加偏心距e a来考虑上述因素可能造成的不利影响。
根据《混凝土结构设计规范》GB50010-2002中规定,附加偏心距e a应取20mm 和偏心方向截面尺寸的1/30中的较大值。
2、所谓二阶效应是指在结构产生侧移(层间位移)和受压构件产生纵向挠曲变形时,在构件中由轴向压力引起的附加内力。
在长细比较大的受压构件中,二阶效应的影响不容忽略,否则将导致不安全的后果。
《混凝土结构设计规范》GB50010—2002提出两种计算结构二阶效应的方法:⏹η-l o法原规范在偏心受压构件的截面设计计算中,采用由标准偏心受压柱(两端铰支,作用有等偏心距轴压力的压杆)求得的偏心距增大系数η与柱段计算长度l o 相结合的方法,来估算附加弯矩。
这种方法也称为η-l o法,属于近似方法之一。
GB50010—2002仍保留了此种方法。
⏹考虑二阶效应的弹性分析法假定材料性质是弹性的,各构件的刚度则采用折减后的弹性刚度。
但它考虑了结构变形的非线性,也就是考虑了二阶效应的影响。
由它算得的各构件控制截面的最不利内力可以直接用于截面的承载力设计,而不再需要像原规范那样通过偏心距增大系数η来增大相应截面的初始偏心距。
考虑二阶效应的弹性分析法的关键是如何对构件的弹性刚度加以折减,新规范规定:当按考虑二阶效应的弹性分析方法时,可在结构分析中对构件的弹性抗弯刚度EсI(I为不计钢筋的混凝土毛截面的惯性矩)乘以如下的折减系数:梁——0.4柱——0.6剪力墙——0.45核心筒壁——0.45由于剪力墙肢及核心筒壁在底部截面开裂后刚度变化较大,实际工程中的剪力墙肢及筒壁在承载力极限状态下有可能开裂,也有可能不开裂。
为了避免每次设计时必须先验算墙底是否开裂,规范是按开裂剪力墙及开裂筒壁给出折减系数的,这样处理在总体上偏于安全。
同时规范也指明,当验算表明剪力墙或核心筒底部正截面不开裂时,其刚度折减系数可取为0.7。
3、⏹ 两种偏心受压坏形态的界限为:两种偏心受压破坏形态的界限与受弯构件两种破坏的界限相同,即在破坏进纵向钢筋应力达到屈服强度,同时受压区混凝土亦达到极限压应变?cu 值,此时其相对受压区高度称为界限相对受压区高度?b 。
当:b ξξ≤时,属于大偏心受压破坏;b ξξ>时,属于小偏心受压破坏。
⏹ 大偏心受压(受拉破坏)当构件的偏心距较大面受拉纵筋配置适量时,构件由于受拉纵筋首先达到屈服强度,此后变形及裂缝不断发展,截面受压区高度逐渐在减小,最后受压区混凝土被压碎而导致构件的破坏。
这种破坏形态在破坏前有明显的预兆,属于塑性破坏⏹ 小偏心受压当构件偏心距较小,或虽偏心距较大,但受拉钢筋配置数量较多时,构件的破坏是由于受压区混凝土达到极限压应变 值而旨起的。
破坏时,距轴向压力较远一侧的混凝土和纵向钢筋 可能受压或受拉,其混凝土可能出现裂缝或不出现裂缝,相应的钢筋应力一般均未达到屈服强度,而距轴向力较近一侧的纵向受压钢筋应力达到屈服强度;此时,构件受压区高度较大,最终由于受压区混凝土出现大致与构件纵轴平行的裂缝和剥落的碎渣而破坏。
破坏时没有明显预兆。
属脆性破坏。
四、计算题1、解:根据《混凝土结构设计规范》GB50010-2002,取柱子计算长度为1.0H ,则计算温度系数ϕ,因o /6300/40015.75l h ==查表得,ϕ=0.875。
则:3c 2s y 30001019.14004000.90.90.8752512mm 300N f A A f ϕ⨯--⨯⨯⨯'==='s s 2512 1.57%400400A A ρ'===⨯,因此min 0.4% 1.57%3%ρρ=<=<, 因此符合配筋率要求。
2、解:设s s 40mm a a '==,则o 60040560mm h =-=设该构件为大偏心构件,则令b 0.55ξξ==求得:b 1c b o y s y s1.014.30.5560056030019643001256 2855.0kN>1500kNN f bh f A f A αξ''=+-=⨯⨯⨯⨯+⨯-⨯=故该构件属于大偏心受压构件 则:y s y s 1c 315001030019643001256 1.014.3600150.1mmN f A f A x f bα''-+=⨯-⨯+⨯=⨯⨯= o /3000/6005l h ==,则 1.0η= 因:s s 600620.640360.6mm 222i i h h e e a e e a ηη=+-⇒=-+=-+=则:3o 1500340.610=510.9kN m M Ne -==⨯⨯⋅3、解:设s s 40mm a a '==,则o 60040560mm h =-=o /3000/6005l h ==,则 1.0η=因为对称配筋,则故该构件为小偏心受压构件,则()()()()1c b o b 21c b o 1c o 1b o s 330.43350010 1.014.30.55600560 0.55350010308.60.43 1.014.30.55600560560 1.014.36005600.80.5556040 0.654N f bh Ne f bh f bh h a αξξξαξαβξ-=+-+'--⨯-⨯⨯⨯⨯=+⨯⨯-⨯⨯⨯⨯⨯⨯+⨯⨯⨯-⨯-= 则:2s s 0.0020.002600600720mm A A bh '===⨯⨯=。
