丹佛斯变频器操作及报警说明一、丹佛斯变频器操作说明丹佛斯变频器是一种用于电机调速的设备，它可以通过调节电压和频率的方式来控制电机的转速。
在使用丹佛斯变频器之前，需要对其进行一些基本的操作设置，下面是一些常见的操作步骤：1. 连接电源：将丹佛斯变频器的电源线连接到电源插座上，并确保主电源开关处于关闭状态。
2. 连接电机：将电机的电源线连接到丹佛斯变频器的电机接口上，并确保连接正确无误。
3. 调节参数：按照电机的特性和需求，在丹佛斯变频器上调节相关参数，例如最大转速、最小转速、加速时间等等。
4. 启动电机：在完成参数设置后，将主电源开关打开，并按下启动按钮，电机将会开始运行。
5. 转速调节：使用丹佛斯变频器上的转速调节按钮，可以逐步调整电机的转速，以满足实际需求。
6. 停止电机：在不需要运行电机时，可以按下停止按钮，电机将停止转动。
二、丹佛斯变频器报警说明除了常见的操作功能外，丹佛斯变频器还具备报警功能，以保证电机和设备的安全运行。
以下是一些常见的报警代码及其解释：1. OCF（Over Current Fault）：过流故障。
可能是电机负载过重或电机过热导致的。
解决方法是减轻负载或检查电机散热情况。
2. OLF（Over Load Fault）：过载故障。
电机负载超过了设定值，解决方法是减轻负载或增大变频器容量。
3. OLF2（Over Load Fault 2）：过载故障2。
电机负载严重超过了设定值，解决方法同上。
4. OPF（Over Power Fault）：过功率故障。
电机功率超过了变频器的额定功率，解决方法是检查电机参数设置。
5. EPH（External Processor Halt）：外部处理器停机。
可能是与外部控制器通信失败导致的，检查控制器连接或重新启动。
丹佛斯变频器使用说明（一）引言概述：丹佛斯变频器是一种用于调节电机运行速度的装置。
它广泛应用于工业生产中，可以提高生产效率，降低能耗，并实现精确的速度控制。
本文将介绍丹佛斯变频器的使用说明，包括安装前的准备工作、变频器的连接，以及调试和操作方法。
正文：一、准备工作1. 确保安装场所的环境符合要求，避免过高的温度、湿度等因素对变频器运行的影响。
2. 检查供电电源和电机的参数是否符合变频器的要求。
3. 熟悉丹佛斯变频器的参数设置和操作界面。
二、变频器连接1. 将变频器固定在合适的位置上，确保固定牢固，并腾出足够空间进行连接。
2. 连接供电电源，注意遵循正确的接线方法，并检查电源线是否接地良好。
3. 连接电机，根据电机类型和参数选择合适的接线方式，确保连接正确牢固。
三、调试方法1. 启动变频器，并通过操作界面进入参数设置界面。
2. 根据具体应用需求，设置变频器的运行参数，如频率范围、加速度、减速度等。
3. 调试电机，通过逐步增加输出频率，观察电机运行情况，并根据需要进行调整。
4. 检查变频器的保护功能是否正常，如过载保护、过热保护等。
四、操作方法1. 启动和停止电机：通过操作面板上的启停按钮实现电机的启动和停止。
2. 频率调节：可以通过操作面板上的频率调节按钮或者外部信号进行频率的调节。
3. 故障排除：当变频器出现故障时，可通过故障报警显示屏上的错误代码进行故障排查，或者参考用户手册中的故障排除指南。
五、总结丹佛斯变频器是一种高效、可靠的调速设备，能够满足各种运行要求。
在使用变频器前需进行充分的准备工作，正确连接变频器和电机，并进行参数设置和调试。
通过操作界面上的按钮和显示屏，可以方便地操作和监控变频器的运行状态。
掌握了这些使用方法，您将能够更好地利用丹佛斯变频器，提高工作效率，降低能耗。
注意：以上内容仅为示例，实际编写文档时请根据具体情况进行调整和完善。

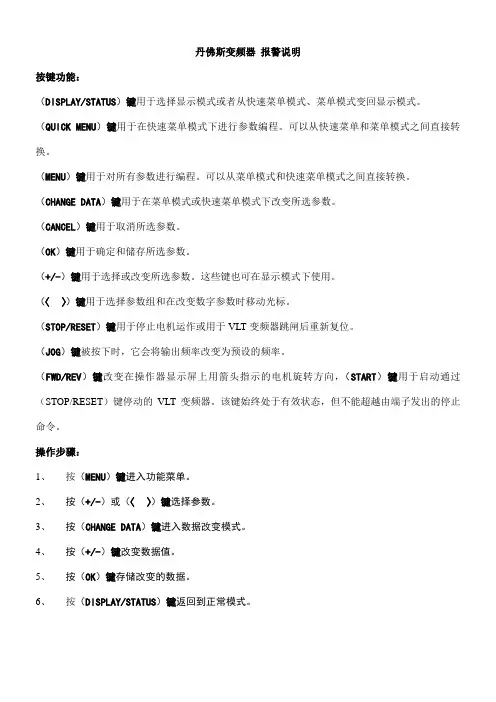

丹佛斯变频器报警说明按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
韻㈣解观8 W *世幽鸽敷醐敝翻的聘擱⅛ (9NlNaVM)号哥(NO)财醃骗临的馳g≡ £中¾≡桦黜躺冀•豳釧幅劉懾e≡辭屋SO蜩鮒罪“巾昭Iil翹钿。
i⅛i⅛≡≡ι £[⅛ι^≡^≡ P 坐般鼬* Iim i≡i2，½≡δ⅛⅛ P 购鶴S≡ 釧≡'s 馳轿T≡ E 翩她≡S Z豐M I≈msι^≡⅛f∣•MK UJε 卿∏Λ播弼释牖題離鵬虞■刪圈擱進说辭Oi搁韓ΠΛKfeft删胁(S 8®跚搁)Q ■鶴搁H-認虫鱷麵口A≡3≡dσι ■■讀示屏聶LCD 删俪■ T IfflWSg!W* Ii示髓≡ra瀬/融中謬。
■瀏獗删勰分衲別细分按漑於濃騎模琳鯛參決τaι≡8smw≡ *第-厅用任持飜示操作临下SEIB鉤賊說明磯二行揀示8≡）證“第二厅前了齣或谿2那任畝況下牒爾⅛sss≡≡t≡*第三行-曲空白■它用於騎馨軾下腿细號嶋輔鮒细組頼挪*瓢厅用於弔那軾下騎般文字或側翱據軾下騎鱷细的勲或麴≡ •箭頭騎髓躋方向、並且同髒示在麴004癮鹏殡疽肄釦齡:俵勒炖肄临訓和擢劇騎於石方並閃動。
IDlSPLAY/STATUS］可選離禱蹶做凝單或義輾趣骐腮，［QUICK MENU］可症入険表軍麴-也可在驱表艱表範髒珑≡f簸iIMENuI丸丽勺礪參執也巧描及快港肄2髓»•第-行口⅛Ξfj 輒行[CHANGE DATA]可更改戎單或快逸表單⅞M式下所選擇的設定* [CANCEL]取消史改選迁:的蔘數設定- [OKJ砖認選丄參數的車改SS定4[÷A]用於選擇或改翌所選蔘数• [<>]用於選擇蔘數組和在改變數字値參戟時移動光嘿-[STOpyRESETJ可用於停止馬達連作或便愛頻器跳脫後重新幺訓祗注皂幸小014 ^⅛'2..√1⅛√Λ:7/ [STOP; RESET]淤握匸勻效狀態下按下此鍵後第二行顯示將會閃爍* [JCX3]可用於將晦出頻率改矍為頊設旳頻率（寸動頻率）。
丹佛斯变频器说明书标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。

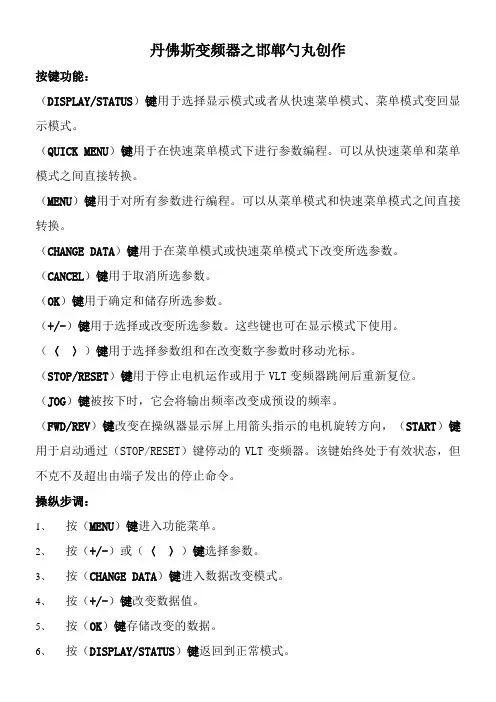

丹佛斯变频器之邯郸勺丸创作按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变成预设的频率。
（FWD/REV）键改变在操纵器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不克不及超出由端子发出的停止命令。
操纵步调：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:尺度总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹佛斯变频器操作及报警说明丹佛斯变频器是一种用于控制电动机转速的设备，广泛应用于工业生产和各种机械设备中。
正确操作丹佛斯变频器对于保障设备正常运行至关重要，同时了解并正确处理可能出现的报警信息也是至关重要的。
本文将对丹佛斯变频器的操作和常见报警进行详细说明，帮助用户更好地使用设备。
一、丹佛斯变频器操作说明1. 启动变频器在启动丹佛斯变频器之前，首先确保所有设备接线正确，然后按下启动按钮，变频器将开始运行。
在启动过程中，注意观察变频器显示屏上的参数，确保转速等参数设定正确。
2. 调节转速通过变频器面板上的旋钮或数字键盘，可以调节电机的转速。
根据具体需要，调节转速到合适的数值。
同时要留意电机运行时的声音和振动，确保处于正常范围内。
3. 停止变频器当需要停止丹佛斯变频器时，先将电机转速调至最低，然后按下停止按钮，变频器将停止运行。
在停止后，检查设备是否有异常情况，确保安全。
二、丹佛斯变频器报警说明1. 过载报警当电机负载过大时，丹佛斯变频器会发出过载报警。
此时应立即停止设备运行，检查负载情况，确认是否存在故障，适当调整设备负载。
2. 短路报警短路是造成丹佛斯变频器故障的常见原因之一。
一旦发生短路，变频器会发出警报并停止运行。
此时需要检查电路连接是否稳固，及时修复短路问题。
3. 过热报警变频器过热会影响设备正常运行，且可能导致设备损坏。
一旦出现过热报警，应立即停止设备运行，检查散热系统是否正常，清理设备周围空气，降低温度。
4. 其他报警除以上常见报警外，丹佛斯变频器还可能出现其他报警，如电源故障、控制器故障等。
对于这些报警，应根据实际情况进行相应处理，或联系专业技术人员进行排除故障。
综上所述，丹佛斯变频器的正常操作和及时处理报警是确保设备安全运行的关键。
用户在操作过程中应注意安全，遵循操作规程，定期检查设备状态，确保设备正常运行，提高生产效率。
愿本文内容对用户有所帮助。
