数显外径千分尺使用方法及注意事项【干货】

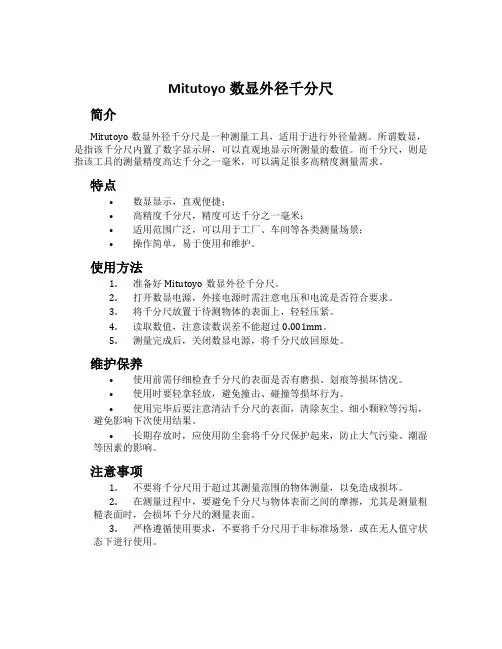

Mitutoyo数显外径千分尺简介Mitutoyo数显外径千分尺是一种测量工具，适用于进行外径量测。

所谓数显，是指该千分尺内置了数字显示屏，可以直观地显示所测量的数值。

而千分尺，则是指该工具的测量精度高达千分之一毫米，可以满足很多高精度测量需求。

特点•数显显示，直观便捷；•高精度千分尺，精度可达千分之一毫米；•适用范围广泛，可以用于工厂、车间等各类测量场景；•操作简单，易于使用和维护。

使用方法1.准备好Mitutoyo数显外径千分尺。

2.打开数显电源，外接电源时需注意电压和电流是否符合要求。

3.将千分尺放置于待测物体的表面上，轻轻压紧。

4.读取数值，注意读数误差不能超过0.001mm。

5.测量完成后，关闭数显电源，将千分尺放回原处。

维护保养•使用前需仔细检查千分尺的表面是否有磨损、划痕等损坏情况。

•使用时要轻拿轻放，避免撞击、碰撞等损坏行为。

•使用完毕后要注意清洁千分尺的表面，清除灰尘、细小颗粒等污垢，避免影响下次使用结果。

•长期存放时，应使用防尘套将千分尺保护起来，防止大气污染、潮湿等因素的影响。

注意事项1.不要将千分尺用于超过其测量范围的物体测量，以免造成损坏。

2.在测量过程中，要避免千分尺与物体表面之间的摩擦，尤其是测量粗糙表面时，会损坏千分尺的测量表面。

3.严格遵循使用要求，不要将千分尺用于非标准场景，或在无人值守状态下进行使用。

结束语Mitutoyo数显外径千分尺是一种用于高精度测量的工具，广泛应用于工厂、车间等场景。

使用时要严格遵循使用和维护要求，避免因使用不当或维护不及时而对工具造成损坏。

在选择使用此工具时，需要根据具体的测量需求进行选择，以达到最佳的测量结果。

数显外径千分尺使用方法及注意事项内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常用规格为0-25mm 25-50mm等，每25mm一个等级。

精度是0.01毫米。

外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。

固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。

微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。

根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距——0.5毫米。

这样，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×0.5毫米＝0.01毫米，因此，使用千分尺可以准确读出0.01毫米的数值。

外径千分尺的零位校准使用千分尺时先要检查其零位是否校准，因此先松开锁紧装置，清除油污，特别是测砧与测微螺杆间接触面要清洗干净。

检查微分筒的端面是否与固定套管上的零刻度线重合，若不重合应先旋转旋钮，直至螺杆要接近测砧时，旋转测力装置，当螺杆刚好与测砧接触时会听到喀喀声，这时停止转动。

如两零线仍不重合（两零线重合的标志是：微分筒的端面与固定刻度的零线重合，且可动刻度的零线与固定刻度的水平横线重合），可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧。

不同厂家生产的千分尺的调零方法不一样，这里仅是其中一种调零的方法。

检查千分尺零位是否校准时，要使螺杆和测砧接触，偶而会发生向后旋转测力装置两者不分离的情形。

这时可用左手手心用力顶住尺架上测砧的左侧，右手手心顶住测力装置，再用手指沿逆时针方向旋转旋钮，可以使螺杆和测砧分开。

外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。

正确使用外径千分尺可以保证测量结果的准确性和可靠性。

本文将详细介绍外径千分尺的操作规程，包括准备工作、测量步骤、注意事项等。

一、准备工作：1.1 清洁千分尺：在使用外径千分尺之前，应确保其表面干净无尘。

使用干净的布或者纸巾轻轻擦拭千分尺的测量面和刻度线，以确保测量的准确性。

1.2 校准千分尺：定期校准外径千分尺是非常重要的，以保证其测量结果的准确性。

可以通过使用已知尺寸的标准物体进行校准，或者将千分尺送至专业机构进行校准。

1.3 准备被测物体：在测量之前，应确保被测物体表面干净，并且没有杂质或者凹陷。

如果有必要，可以使用清洁剂或者棉布轻轻擦拭被测物体。

二、测量步骤：2.1 选择合适的测量范围：根据被测物体的尺寸，选择合适的外径千分尺测量范围。

确保被测物体的尺寸在千分尺的测量范围内。

2.2 将被测物体放置在千分尺上：轻轻将被测物体放置在外径千分尺的测量面上，确保物体与测量面接触密切。

2.3 读取测量结果：通过观察千分尺上的刻度线，读取被测物体的尺寸。

注意刻度线上的数字，以确定测量结果的准确值。

三、注意事项：3.1 避免外力干扰：在测量过程中，应避免外力对被测物体的干扰。

确保物体稳定放置在千分尺上，避免挪移或者晃动。

3.2 避免触摸测量面：在测量过程中，应尽量避免触摸千分尺的测量面，以防止污染或者损坏测量面。

3.3 注意读数误差：在读取测量结果时，应注意刻度线上的数字，以确定测量结果的准确值。

尽量避免读取时产生的误差，保证测量结果的准确性。

四、常见问题及解决方法：4.1 测量结果不许确：可能是由于千分尺未经过校准或者被测物体表面不干净所导致。

可以重新校准千分尺，或者清洁被测物体表面后重新测量。

4.2 千分尺读数含糊：可能是由于千分尺表面有污垢或者刻度线不清晰所导致。

可以用干净的布或者纸巾擦拭千分尺表面，或者更换刻度清晰的千分尺。

国产数显外径千分尺操作规程一、引言二、设备准备1.清洁：使用前应对数显外径千分尺进行清洁，确保尺寸测量精度。

2.电源：确保设备有稳定的电源供应。

三、操作步骤1.打开电源开关，确保设备处于工作状态。

2.检查显示屏：确保显示屏正常工作，可以显示数字。

3.将待测物品放入测量范围内。

4.放置好测量物品后，可以显示屏上可以看到数值。

5.确保测量物品与千分尺的接触良好。

6.轻轻旋转固定杆，直到千分尺的两只触点夹住测量物品。

四、测量物品测量1.使用手指轻轻旋转固定杆，确保测量物品不会移动。

2.当数字稳定后，读取数值并记录下来。

3.若需要进行多个点的测量，可以移动千分尺的位置，再次进行测量。

五、操作注意事项1.不要用过大的力旋转固定杆，以防损坏设备和测量物品。

2.不要使用金属物体震动或碰撞数显外径千分尺，以免破坏触点。

3.使用完毕后，及时关闭电源开关，以节省电能并延长设备寿命。

4.定期清洁设备，以保持测量精度和延长设备寿命。

5.不要将数显外径千分尺放置在温度过高或过低的环境中，以免影响设备稳定性。

6.不要将数显外径千分尺倒置或猛烈摇晃，以防损坏设备。

六、设备维护1.定期清洁千分尺外壳和显示屏，避免积尘和污垢影响测量精度。

2.检查电池电量，及时更换电池。

3.定期检查固定杆和触点，确保其良好的工作状态。

4.若发现设备出现问题或测量不准确，应及时维修或更换设备。

七、结语国产数显外径千分尺是一款常用的测量工具，为了确保测量精度和延长设备寿命，正确的操作规程是非常重要的。

本文从设备准备、操作步骤、注意事项和设备维护等方面进行了详细介绍，希望对用户有所帮助。

正确操作和维护国产数显外径千分尺，将有效提高测量精度和工作效率。

外径游标千分尺的正确使用方法准备工作
在使用外径游标千分尺之前，有几个准备工作需要完成：
1. 清洁：确保外径游标千分尺的刻度盘、刻度线和测量面干净，无任何污垢或划痕。

2. 校准：校准外径游标千分尺，确保初始位置为零刻度。

使用步骤
以下是外径游标千分尺的正确使用步骤：
1. 定位：将外径游标千分尺的测量面轻轻放置在待测量物体的
外径上。

2. 调整：使用螺旋微调装置，轻轻调整外径游标千分尺，使其
与被测量物体接触。

3. 读数：仔细观察外径游标千分尺的刻度盘，确定游标指针指
向的数值，并记录下来。

4. 零位：在每次测量之前，始终将外径游标千分尺返回到初始
位置，即零刻度。

5. 重复：对同一物体进行多次测量，确保结果的一致性和稳定性。

6. 记录：将测量结果记录下来，并标明测量时间和日期。

注意事项
使用外径游标千分尺时，应特别注意以下事项：
1. 轻拿轻放：在使用和携带过程中，要轻拿轻放外径游标千分尺，避免碰撞和损坏。

2. 防尘防水：在不使用外径游标千分尺时，应将其放置在干燥、清洁的地方，避免尘土和水分的侵害。

3. 防震防磁：外径游标千分尺对震动和磁场敏感，使用时应避
免与振动和磁性物体接触。

4. 检查维护：定期检查外径游标千分尺的刻度盘、刻度线和测
量面，如有损坏或磨损应及时更换或修理。

以上是外径游标千分尺的正确使用方法和注意事项。

通过按照正确的步骤和注意事项使用外径游标千分尺，可以确保测量结果的准确性和可靠性。

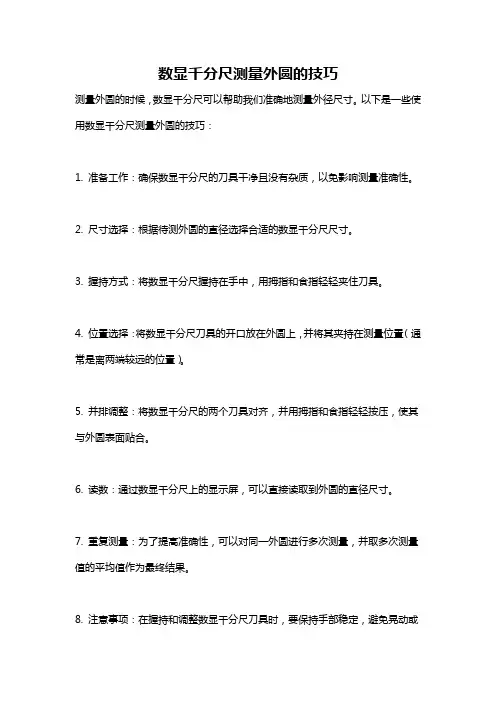

数显千分尺测量外圆的技巧
测量外圆的时候，数显千分尺可以帮助我们准确地测量外径尺寸。

以下是一些使用数显千分尺测量外圆的技巧：
1. 准备工作：确保数显千分尺的刀具干净且没有杂质，以免影响测量准确性。

2. 尺寸选择：根据待测外圆的直径选择合适的数显千分尺尺寸。

3. 握持方式：将数显千分尺握持在手中，用拇指和食指轻轻夹住刀具。

4. 位置选择：将数显千分尺刀具的开口放在外圆上，并将其夹持在测量位置（通常是离两端较远的位置）。

5. 并排调整：将数显千分尺的两个刀具对齐，并用拇指和食指轻轻按压，使其与外圆表面贴合。

6. 读数：通过数显千分尺上的显示屏，可以直接读取到外圆的直径尺寸。

7. 重复测量：为了提高准确性，可以对同一外圆进行多次测量，并取多次测量值的平均值作为最终结果。

8. 注意事项：在握持和调整数显千分尺刀具时，要保持手部稳定，避免晃动或
滑动，以确保测量的准确性。

使用数显千分尺测量外圆是一种快速、方便且准确的测量方法，但在测量过程中仍需注意操作技巧，以提高测量准确性。

数显千分尺操作规范1.保持仪器干燥和清洁：在使用数显千分尺之前，需要确保仪器表面干燥和清洁。

使用干净的布或纸巾擦拭仪器，避免灰尘和污渍影响测量读数。

2.校准数显千分尺：在开始测量之前，需要对数显千分尺进行校准。

校准过程可以参照仪器说明书进行操作，确保测量的准确性。

3.调整测量位置：将待测物体放在数显千分尺的测量平台上，并确保物体与测量平台平齐。

调整仪器的位置，以确保测量点与待测物体的表面完全接触。

4.读取测量数值：打开数显千分尺的显示屏，根据仪器显示，读取测量数值。

注意读数的单位和精度，确保准确记录测量结果。

5.注意测量稳定性：在进行测量过程中，需要注意数显千分尺的稳定性。

如果测量数值波动较大，需要等待仪器稳定后再进行读数。

在数显千分尺稳定后，记录测量结果。

6.避免碰撞和震动：避免在使用数显千分尺过程中发生碰撞或震动。

碰撞或震动可能会导致仪器损坏或测量误差增大。

7.避免过度力量：在使用数显千分尺时，避免施加过大的力量。

过度力量可能会导致测量出现误差，并损坏仪器。

8.合理使用数显千分尺：数显千分尺是一种精密测量仪器，应该在适当的环境和条件下使用。

避免过高或过低的温度、过潮湿或过干燥的环境中使用数显千分尺。

9.定期维护和保养：定期维护和保养数显千分尺，以保证其正常运行。

清洁仪器，检查仪器的各个部件是否正常，确保仪器的精度和使用寿命。

10.安全操作：在使用数显千分尺时，操作人员需要注意安全问题。

避免仪器与水或其他液体接触，避免触摸电气部分，避免将仪器悬挂在高处，避免在有爆炸性或腐蚀性气体的环境中使用。

总之，操作数显千分尺需要遵循操作规范，确保测量的准确性和安全性。

及时校准仪器、准确读取测量数值、避免碰撞和过度力量、定期维护和保养仪器等都是必不可少的操作步骤。

通过正确的操作和使用，可以提高数显千分尺的精度和寿命。

外径千分尺使用说明(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--外径千分尺使用说明一、操作方法（一）、千分尺各部位说明：1、尺架2、测定砧3、测微螺杆4、锁紧螺丝5、固定套管6、微分筒7、棘轮钮8、隔热板图一（二）、量测前归零：一手持千分尺主体，一手旋转微分筒，至两测定砧接触前转动棘轮钮，使发出三至五声响，此时固定套筒管只有0刻线露出，并且微分筒零刻线与固定套管纵刻线重合，读数显示。

（三）、量测：一手持千分尺，一手持被测物，将被测部位置于两测定砧之间，旋转微分筒使一测定砧轻轻夹住被测物不致掉落即可。

（四）、读数：千分尺的读数是由带有刻度分划的刻度尺和微分筒刻度组合而成。

1、由微分筒棱边相对于固定套管横刻线的位置读出毫米和毫米数(如图二读数）2、由固定套管上统刻线相对于微分筒到线的位置读出微分筒上的格数，此格数乘分度值，即得读数的小数部分。

（如图二读数）将以上两部分读数相加，即得被测尺等读数。

（如图二示被测尺寸为 mm）图二二、校验：（一）、校验前先把千分尺擦拭清洁，并检查量测面有无毛头，各项功能是否正常，有瑕疵者先排除。

（二）、依每一支千分尺的使用状况及范围选取适当之块规进行校验。

（三）、在校验时千分尺测量面与块规轻微接触，并急速转动旋钮使其发出三至五声轻响。

（四）、校验时校验点数应三点以上，并依据校验值予以记录。

（五）、千分尺之允收标准为±，电子分厘卡之允收标准为±。

（六）、如千分尺补正值超过±，电子分厘卡补正值超过±，则将量具予以降级使用或免用。

（七）校验周期三个月。

三、清洁保养：由使用者执行。

（一）、清洁方法：1、清洁周期在每次使用完毕后，不作记录。

2、以干净之拭布擦拭分厘卡之外表，并擦拭干净。

（二）、保养方法：1、保养周期在每天使用清洁后，不作记录。

2、必要时以防锈油擦拭千分尺之外表金属部分，以防止生锈。

外径千分尺操作规程引言概述：外径千分尺是一种用于测量外径的精密测量工具，操作规程的正确执行对保证测量准确性至关重要。

本文将详细介绍外径千分尺的操作规程，匡助读者正确使用这一工具。

一、准备工作1.1 确保外径千分尺处于干净的工作环境中，避免灰尘和杂物影响测量结果。

1.2 检查外径千分尺的零位是否正确，必要时进行调整。

1.3 确保外径千分尺的测量范围符合被测物体的尺寸范围。

二、测量操作2.1 将外径千分尺的测头轻轻放置在被测物体的外径上，确保测头与被测物体接触坚固。

2.2 缓慢旋转外径千分尺的刻度盘，直到测头与被测物体的外径彻底接触，读取刻度盘上的数值。

2.3 在测量完成后，将外径千分尺从被测物体上取下，避免造成误差。

三、注意事项3.1 避免外径千分尺受到撞击或者摔落，以免影响测量精度。

3.2 定期对外径千分尺进行校准和维护，确保其准确性和稳定性。

3.3 在测量过程中，避免外径千分尺与硬物接触，以免刮伤测头或者刻度盘。

四、数据处理4.1 将测量得到的数值记录在测量表格或者记录本上，确保数据的准确性和完整性。

4.2 对测量数据进行分析和比对，确保测量结果的可靠性。

4.3 如有必要，对测量数据进行修正或者重复测量，以确保测量结果的准确性。

五、结束工作5.1 将外径千分尺放置在干净、干燥的地方，避免受潮或者受损。

5.2 清洁外径千分尺的测头和刻度盘，确保下次使用时的准确性。

5.3 关闭外径千分尺的保护罩，避免灰尘和杂物进入影响测量精度。

结论：正确的外径千分尺操作规程对保证测量准确性至关重要。

惟独严格按照规程操作，才干得到准确可靠的测量结果，提高工作效率和质量。

希翼本文的介绍能够匡助读者更好地掌握外径千分尺的操作技巧，提高测量准确性和工作效率。
