Wincc组态软件2011whb

Wincc组态软件2011whb

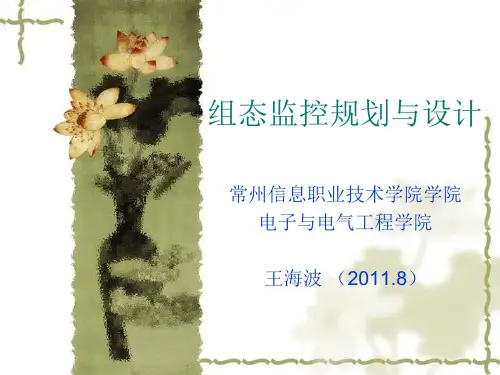

组态监控规划与设计
常州信息职业技术学院学院 电子与电气工程学院 王海波 （2011.8）
课程概述






1、教材 ：《组态监控设计与应用》 2、内容：Wincc及Mcgs组态技术 3、软件: WinCC V6 CHN及Mcgs嵌入式 4、考核方式：考查课 平时30%,实验30%,期末40%； 平时30分； 实验30分（6次打分实验：每次5分）； 期末考试40分；
3、组态软件的基本功能

组态软件最基本的两个功能就是数据采集和监控。 ① 数据采集：组态软件通过高性能、高速I/O驱动程序直接与外设进行
通讯，达到数据采集的目的。 ② 监控：一旦采集到数据，应用程序对数据进行处理和加工，通过动画 和曲线报表等方式，达到监控的目的。
除此，目前大多数组态软件都能实现的功能： 都采用类似资源管理器的窗口结构，并对工业控制系统中的各种资源进 行配置和编辑； 处理数据报警及系统报警； 提供多种数据驱动程序； 各类报表的生成和打印； 使用脚本语言进行二次开发； 存储历史数据并支持历史数据的查询，等等。
Wincc组态软件概述



1、什么是组态软件？ 2、组态软件用来做什么？ 3、组态软件能提供什么功能？ 4、组态软件有什么特点？ 5、常用的组态软件有哪些？ 6、组态软件由哪些部分构成？ 7、Wincc软件的介绍？
1、什么是组态软件


组态软件是指一些数据采集与过程控制的专用软 件，它们是在自动控制系统监控层一级的软件平 台和开发环境，使用灵活的组态方式，为用户提 供快速构建工业自动控制系统监控功能的、通用 层次的软件工具。 组态软件应该能支持各种工控设备和常见的通信 协议，并且通常应提供分布式数据管理和网络功 能。对应于原有的HMI（人机接口软件，Human Machine Interface）的概念，组态软件应该是一 个使用户能快速建立自己的HMI的软件工具，或 开发环境。

HMI、WinCC组态软件介绍

HMI、WinCC组态软件介绍

监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。

监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。

随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。

监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。

随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。

监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。

WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。

它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。

WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。

WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。

用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。

它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。

WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。

用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。

WinCC因其具有独特的设计思想而具有广阔的应用前景。

借助于模块化的设计，能以灵活的方式对其加以扩展。

它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。

工业控制组态软件及应用

工业控制组态软件及应用

实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。

3、掌握项目项目创建的步骤。

二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。

WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。

WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。

该操作系统是PC平台上的标准操作系统。

WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。

WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。

该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。

2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。

OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。

3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。

该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。

wincc使用教程【完整版】

wincc使用教程【完整版】

Wincc使用入门——PROFIBUS总线控制系统HMI软件应用一、实验目的：1、了解WinCC的特点。

2、熟悉和掌握项目管理器的结构。

3、掌握项目创建的步骤。

4、掌握WinCC变量的创建。

5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。

6、掌握WinCC变量仿真器的使用二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。

WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

从组态的角度上来看，在WinCC中有三种解决方案：①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。

WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。

该操作系统是PC平台上的标准操作系统。

WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。

此外，用户还可以合并自己的模块。

WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。

该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。

2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。

OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC 应用软件中，就好像是真正的WinCC对象一样。

3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。

SIEMENS 全新组态软件 SIMATIC WinCC flexible 说明书

SIEMENS 全新组态软件 SIMATIC WinCC flexible 说明书

新产品简介simatic hmi全新组态软件SIMATIC WinCC flexibleSIMATIC多功能面板不仅具备人机界面功能基于Windows CE操作系统，SIMATIC多功能面板平台不仅具有工业PC的灵活性,而且坚固耐用，价格适宜。

同其他操作面板，SIMATIC Multi Panels(MP)可用于本机操作和监视，高性能、开放性和可扩展性是其突出特征。

SIMATIC MP 270BMP 270B面板是多功能面板系列中的一款输入级设备。

提供 5.7″和10.4″TFT 触摸屏型或10.4″TFT显示屏和薄膜键盘型。

MP 270B可提供最佳性能，颇具吸引力。

SIMATIC MP 370MP 370多功能面板可满足最高的性能要求。

提供有12.1″和15.1″TFT触摸屏型或12.1″TFT显示屏和薄膜键盘型。

一个平台，多种用途使用基于标准Windows CE的应用软件,在SIMATIC多功能面板上可实现多种自动化功能。

例如，下载Microsoft PocketInternet Explorer(随产品提供)，即可在多功能面板MP270B/MP370上显示HTML文档并浏览保存在主机系统上的操作和工作说明。

除可视化功能，还可将SIMATIC WinACMP软件PLC集成到MP 370设备上(WinCCflexible V1.1 版以上)。

显然，对于有确定要求的大量数据的控制任务，WinACMP选项是一种经济的解决方案，理想用于需要较坚固硬件的分布式自动化任务。

通过SIMATIC ThinClient/MP选项,10″12″和15″触摸式多功能面板可作为Windows 2000终端服务器的瘦客户机使用，可兼用于可视化图形显示，或作为单纯的终端客户机。

这样，就可以使用多功能面板来操作所有运行于终端服务器上的应用程序。

中央数据管理或项目管理通过以太网(TCP/IP)，可将多功能面板联网来访问办公环境。

0.西门子WinCC组态软件--概述

0.西门子WinCC组态软件--概述

0.西门⼦WinCC组态软件--概述西门⼦ WinCC 组态软件 -- 概述1.西门⼦WinCC各产品线及定位WinCC是由SIEMENS(西门⼦)公司开发的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，具有极强的开放性和系统稳定性。

WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。

作为全球⾃动化巨头, 西门⼦针对不同规模的⽣产场景, 细分了多款产品投放市场. 如上图所⽰:对于超⼤型/⼴域分布式应⽤, 西门⼦推出 WinCC OA 产品线. 这并不是WinCC开始做OA办公软件, ⽽是WinCC OpenArchitecture（WinCC开放式架构）的缩写. 虽以WinCC冠名, 但与传统意义的WinCC完全没有关系，⽽是西门⼦2007年从奥地利ETM 公司收购的⼀款⼤名⿍⿍的软件——PVSS（Process Visualization and Steuerung （德语：Control的意思） System）。

成为西门⼦⼤家族⼀员后, ⾃从V3.10开始PVSS更名为WinCC OA.更多了解WinCC OA 可参考如下链接:对于中型和⼤型分布式系统, 西门⼦对应的SCADA产品线为WinCC (Windows Control Center, Windows控制中⼼), 也称为WinCC Classic版, 即经典的WinCC版本,当前(2020年2⽉)版本为 v7.5. 针对国内市场本地化语⾔需求, 推出有Asia版.伴随着S7-1200/1500系列控制器的发布, 西门⼦⼯业⾃动化集团⼜发布了⼀款全新的全集成⾃动化(Total Integrated Automation)软件 --- 博图(TIA portal). 它发布时版本号即为v10, 是业内⾸个采⽤统⼀的⼯程组态和软件项⽬环境的⾃动化软件, 也是西门⼦所有软件⼯程组态包的⼀个集成组件. TIA博途平台在所有组态界⾯间提供⾼级共享服务，向⽤户提供统⼀的导航并确保系统操作的⼀致性, 显著提升了开发效率. 博图软件中也集成有⽤于HMI开发的⼯具组件---TIA WinCC 软件, 可涵盖从⼩型的触摸屏设备,到⼤中型PC⼯作站各种规模的SCADA开发场景.2.博图版TIA WinCC 版本及功能差异TIA WinCC是西门⼦全集成⾃动化平台 TIA Portal 中的⼈机界⾯部分。

winCC精品PPT课件


更改项目属性
WinCC组态
更改计算机属性
在WinCC资源管理器中，右击 项目计算机名并在下拉菜单中 选择“属性”,在弹出的“计算 机列表属性”对话框中，单击 “属性”按钮
更改计算机属性
WinCC组态
在“计算机属性”的“常规 信息”标签页中，显示了项 目计算机名（若该项目是从 其它计算机上拷过来的，则 须在此处改为当前计算机名）
在“新建项目”对话框中输 入项目名称，同时选择所在 文件夹名称及驱动器名称， 单击“新建”按钮关闭该对 话框
新建一个项目
WinCC组态
更改项目属性
进入新建项目后，在WinCC 资源管理器中，右击项目名称 并在下拉菜单中选择“属性”。 在“项目属性”的“热键”标 签页，一般为“登录”动作分 配热键“Ctrl+R”
变量组态
变量组态
变量组态
WinCC组态
变量组态
在刚刚建立的驱动程序连接下 建立变量组（或变量） 右击刚刚建立的驱动程序连接， 在下拉菜单中选择“新建组” （也可选择“新建变量”），在 “变量组属性”对话框的名称栏 中填写该变量组的名称
变量组态
变量组态
WinCC组态
变量组态
在新建的变量组下建立变量
右击项目所选择的网卡，在下拉菜单中选 择“新建驱动程序连接” 。在 “连接属性”
对话框的“名称”栏中填写该连接的名称， 单击“属性”按钮，弹出“连接参数”对 话框，本例中使用的是TCP/IP，所以须添 加IP地址。“机架号”指的是CPU所在的 机架号。“插槽号”指的是机架中CPU所 在的插槽号。单击“确定”关闭该对话框， 再单击“确定”关闭 “连接属性”对话框
更改计算机属性
WinCC组态
在“计算机属性”的“启动” 标签页中，选择在运行时需启 动的组件，一般选择图形运行 系统、报警记录运行系统、变 量记录运行系统等

人机界面组态软件WinCCflexible


第十章 机界面组态软件 WinCC flexible
2、多用户项目 如果使用多个HMI设备来对系统进行操作，则可使用WinCC flexible创建一个可对多个HMI设备进 行组态的项目。即无须为每个单独的HMI设备创建项目，而且可在同一个项目中对所有HMI设备进行管 理。 3、在不同HMI设备上使用的项目 可为指定的HMI设备创建一个项目，并将其下载到多个不同HMI设备上。当装载到HMI设备上时， 只有那些HMI设备支持的数据才装载上去。
第十章 机界面组态软件 WinCC flexible
1、外部变量 外部变量是HMI设备和PLC进行数据交换的媒介。在WinCC flexible中创建一个外部变量，必须为 其指定与PLC程序中相同的地址，这样HMI设备和PLC可以访问同一映像寄存器，实现HMI设备与PLC 之间的通信。 2、内部变量 内部变量存贮在HMI设备的内存中，不能够直接与PLC通信。因此，只有这台HMI 设备能够对内 部变量进行读写访问。 （二）变量的使用 1、变量编辑器 双击项目窗口中的“通讯＼变量”条目打开变量编辑器。可创建一个新的变量或对显示在对象窗口 中的变量进行编辑。
单 用 户 系 统
多用户系统
第十章 机界面组态软件 WinCC flexible
二、WinCC flexible安装 1、插入SIMATIC WinCC flexible软件光盘，安装程序将自动启动。如果光盘安装程序没有启动， 在光盘CD1的目录中双击setup.exe文件，将运行安装程序。 2、选择安装语言：选择安装程序的用户界面语言。 3、选择安装内容：根据实际需要选择“完全安装”、“最小安装”或“自定义安装”。 4、根据屏幕上的操作指示，安装WinCC flexible程序。 5、安装许可证：安装完成后，如果在计算机上没有找到相应的许可证密钥，系统会要求传送已安 装组件的许可证密钥。

WINCC组态软件


• (1)系统开发环境 • 设计人员为实施其控制方案，在组态软件的支持下，进行 应用程序的系统生成工作所必须依赖的工作环境。通过建立 一系列用户数据文件，生成最终的图形目标应用系统，供系 统运行环境运行时使用。 • 系统开发环境由若干个组态程序组成，如图形界面组态 程序、实时数据库组态程序等
• (2)系统运行环境 • 在系统运行环境下，目标应用程序装入计算机内存并投入实 时运行。系统运行环境由若干个运行程序组成，如图形界面运 行程序、实时数据库运行程序等。 • 设计人员最先接触的一定是系统开发环境，通过系统组态 完成工程项目。 和调试，最终将目标应用程序在系统运行环境投入实时运行，
创建新连接
•4 变量和变量组 • 如果WinCC资源管理器中的“变量管理器”处于关闭状态， 则必须先双击，将其激活，然后用鼠标右键点击“内部变量”， 在弹出的菜单中，点击“新建变量”，在“变量属性”对话框 中，将变量命名为“TankLevel”，从数据类型列表中，选择“无 符号的16位数”，然后点击“确定”即可。 • 在“变量属性”对话框中，单击“选择”按钮，打开“地址 属性”对话框，从变量的数据区域列表框中，选择数据区域 “位存储器”，检查地址类型是否为“字”，设置MW“0”。 •如图所示。
• 实时数据库是更为重要的一个组件，随着PC处理能力的增强，
实时数据库更加充分地体现了组态软件的长处。实时数据库可 以存储每个工艺点的多年数据，用户既可以测览工厂当前的生 产情况，又可以了解过去的生产情况。 • 通信及第三方程序接口组件是系统开放的标志，是组态软件 与第三方程序交互及实现远程数据访问的重要手段之一。它主 要有三个作用: • • • 1）用于双机冗余系统申，主机与从机之间的通信。 2）用于构建分布式HMI/SCADA应用时多机间的通信。 3）在基于Internet或Browser/Server(B/S)应用中实现通信 功能。

Wincc组态文档

第1章组态软件基本知识1.1 概述组态软件是数据采集监控系统SCADA的软件平台工具，是工业应用软件的一个组成部分，随着组态软件自身及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。

OPC的出现，以及现场总线尤其是工业以太网的快速发展，大大简化了异种设备互连，降低了开发I/O设备驱动软件的工作量。

I/O驱动软件也逐渐向标准化的方向发展。

1.2. 组态软件的种类1.2.1 组态王监控软件1.2.2 WinCC监控软件WinCC是结合西门子在过程自动化领域中的先进技术和Microsoft的强大功能的产物。

作为一个先进的人机界面(HMI)软件和SCADA系统，WinCC提供了适用于工业的图形显示、消息、归档以及报表的功能模板；并具有高性能的过程耦合、快速的画面更新、以及可靠的数据；Wincc还为用户解决方案提供了开放的界面，使得将WinCC集成入复杂、广泛的自动化项目成为可能。

WINCC是完善的HMI/SCADA 软件系统，是高性能的实时信息监控软件平台及企业级的管理信息系统平台WinCC包含编辑和运行两个系统。

WinCC编辑器包含以下编辑工具：（1）WinCC浏览器管理属于一个项目的所有数据，编辑数据所需要的工具由WinCC浏览器自行启动。

（2）图形编辑器图形编辑器是一种用于创建过程画面的面向矢量的作图程序。

可以用包含在对象和样式选项板中众多的图形对象来创建复杂的过程画面；可以通过动作编程将动态添加到单个图形对象上；也可以在库中存储自己的图形对象。

（3）报警记录报警记录提供了显示和操作选项来获取和归档结果。

可以任意地选择消息块、消息级别、消息类型、消息显示以及报表。

（4）变量记录变量记录被用来从运行过程中采集数据并准备将它们显示和归档。

可以自由地选择归档、采集和归档定时器的数据格式。

可以通过WinCC在线趋势和表格控件显示过程值，并分别在趋势和表格形式下显示。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、组态软件概述及功能组态软件是数据采集监控系统SCADA(Supervisory Control and Data Acquisition)的软件平台工具，是工业应用软件的一个组成部分。

它具有丰富的设置项日，使用方式灵活，功能强大。

组态软件由早先单一的人机界面向数据处理机方向发展，管理的数据量越来越大。

随着组态软件自身以及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。

OPC(OLE for Process Control)的出现，以及现场总线尤其是工业以太网的快速发展，大大简化了异种设备间互连，降低了开发I/O设备驱动软件的工作量。

I/O驱动软件也逐渐向标准化的方向发展。

实时数据库的作用进一步加强。

实时数据库是SCADA系统的核心技术。

从软件技术上讲，SCADA系统的实时数据库，实质上就是一个可统一管理酌、支持变结构的、支持实时计算的数据结构模型。

在实时数据库技术中，还有对工业标准的支持(如OPC规范等)，对分布式计算的支持和对实时数据库系统冗余的支持，等等。

目前看到的所有组态软件都能实现类似的功能：几乎所有运行于32位windows平台的组态软件都采用类似资源浏览器的窗口结构，并对工业控制系统中的各种资源(设备、标签量、画面等)进行配置和编辑；处理数据报警及系统报警；提供多种数据驱动程序；各类报表的生成和打印输出；使用脚本语言提供二次开发的功能；存储历史数据并支持历史数据的查询，等等。

二、WinCC简介西门子视窗控制中心SIMATIC WinCC（Windows Control Center）是HMI／SCADA软件中的后起之秀，1996年进入世界工控组态软件市场，当年就被美国Control Engnieering杂志评为最佳HMI软件，以最短的时间发展成第三个在世界范围内成功的SCADA系统；而在欧洲，它无可争议地成为第一。

在设计思想上，SIMATIC WinCC秉承西门子公司博大精深的企业文化理念，性能最全面、技术最先进、系统最开放的HMI/SCADA软件是WinCC开发者的追求。

Wincc是按世界范围内使用的系统进行设计的，因此从一开始就适合于世界上各主要制造商生产的控制系统，如A—B，Modicon，GE等，并且通讯驱动程序的种类还在不断地增加。

通过OPE的方式，WinCC还可以与更多的第三方控制器进行通讯。

WinCC V6．O采用标准Microsoft SQL Server 2000(WinCC V6.0以前版本采用Sybase)数据库进行生产数据的归档，同时具有web浏览器功能，可使经理、厂长在办公室内看到生产流程的动态画面，从而更好地调度指挥生产，是工业企业中MES和ERP系统首选的生产实时数据平台软件。

作为SIMATIC全集成自动化系统的重要组成都分，WinCC确保与SIMATIC S5，S7和505系列的PLC连接的方便和通讯的高效；WinCC与STEP 7编程软件的紧密结合缩短了项目开发的周期。

此外，WinCC还有对SIMATIC PLC进行系统诊断的选项，给硬件维护提供了方便。

WinCC具有以下性能特点：1）创新软件技术的使用。

WinCC是基于最新发展的软件技术。

西门子公司与Microsoft 公司的密切合作保证了用户获得不断创新的技术。

2）包括所有SCADA功能在内的客户机／服务器系统。

即使最基本的WinCC系统仍能够提供生成复杂可视化任务的组件和函数，生成画面、脚本、报警、趋势和报表的编辑器由最基本的wincc系统组件建立。

3）可灵活裁剪，由简单任务扩展到复杂任务。

WinCC是一个模块化的自动化组件，既可以灵活地进行扩展，从简单的工程到复杂的多用户应用，又可以应用到工业和机械制造工艺的多服务器分布式系统中。

4）众多的选件和附加件扩展了基本功能。

已开发的、应用范围广泛的、不同的WinCC 选件和附加件，均基于开放式编程接口，覆盖了不同工业分支的需求。

5）使用Mtcrosoft SQL Server 2000作为其组态数据和归档数据的存储数据库可以使用ODBC，DAO，OLE—DB，WinCC OLE—DB和ADO方便地访问归档数据。

6）强大的标准接口(如OLE，ActiveX和OPC)。

WinCC提供了OLE，DDE ActiveX服务器和客户机等接口或控件，可以很方便地与其他应用程序交换数据。

7）使用方便的脚本语言。

WinCC可编写ANSI—C和Vi sualBasic脚本程序。

8）开放API编程接口可以访问WinCC的模块。

所有的winCC模块都有一个开放的C编程接口(C—APL)。

这意味着可以在用户程序中集成WinCC的部分功能。

9）具有向导的简易(在线)组态。

WinCC提供了大量的向导来简化组态工作。

在调试阶段还可进行在线修改。

10）可选择语言的组态软件和在线语言切换。

WinCC软件是基于多语言设计的。

这意味着可以在英语、德语、法语以及其他众多的亚洲语言之间进行选择，也可以在系统运行时选择所需要的话言。

11）提供所有主要PLC系统的通讯通道。

作为标准，WinCC支持所有连接SIMATC S5/S7、、/505控制器的通讯通道，还包括PROFIBUS DP，DDE和OPC等非特定控制器的通讯通道。

此外，更广泛的通讯通道可以由选件和附加件提供，12）与基于PC的控制器SIMATIc winAc紧密接口，软/插槽式PLC和操作、监控系统在一台PC机上相结合无疑是一个面向未来的概念。

在此前提下，WinCC和WinAC实现了西门子公司基于PC的、强大的自动化解决方案。

13）全集成自动化TIA(Totally Integrated Automation)的部件。

TIA集成了西门子公司的各种产品包括WinCC。

WinCC是工程控制的窗口，是TIA的中心部件。

TIA意味着在组态、编程、数据存储和通讯等方面的一致性。

14）SIMATIC PCS7过程控制系统中的SCADA部件，如SIMATIC PCS7是TIA中的过程控制系统；PCS7是结合了基于控制器的制造业自动化优点和基于PC的过程工业自动化优点的过程处理系统(PC5)。

基于控制器的PCS7对过程可视化使用标准的SIMATIC部件。

WinCC作为PC57的操作员站。

15）符合FDA 21 CFR Pant 11的要求。

16）集成到MES和辽RP中。

标准接口使SIMATICWinCC成为在全公司范围IT环境下的一个完整部件。

这超越了自动控制过程，将范围扩展到工厂监控级，为公司管理MES(制造执行系统)和ERP(企业资源管理)提供管理数据。

三、产品分类：1、Power Tags定义WinCC的变量分为内部变量和过程变量。

把与外部控制器没有过程连接的变量叫做内部变量。

内部变量可以无限制地使用。

相反，与外部控制器(例如PLC)具有过程连接的变量叫做过程变量(俗称外部变量)。

Power Tags是指授权使用的过程变量，也就是说，如果购买的WinCC具有1024个Power Tags授权，那么winCC项目在运行状态下，最多只能有1024个过程变量。

过程变量的数目和授权使用的过程变量(Power Tags)的数目显示在wincC管理器的状态栏中。

2、WinCC产品分类WinCC产品分为基本系统、WinCC选件和WinCC附加件。

WinCC基本系统分为完全版和运行版。

完全版包括运行和组态版本的授权，运行仅有WinCC运行的授权。

运行版可以用于显示过程信息、控制过程、报告报警事件、记录测量值和制作报表。

根据所连接的外部过程变量数量的多少，WinCC完全版和远行版都有5种授权规格：128个、256个、1024个、8000个和65536个变量((Power Tags)。

其中的(Power Tags是指存在过程连接到控制器的变量，不管此变量是32位的整型数，还是l位的开关量信号，只要给此变量命名并连接到外部控制器，都被当作1个变量。

相应的授权规格决定所连接的过程变量的最大数目。

无过程连接的内部变量可以被无限制地使用。

下表勒出WinCC的产品分类：四、突出的优点：1、多功能通用的应用程序，适合所有工业领域的解决方案；多语言支持，全球通用；可以集成到所有自动化解决方案内；内置所有操作和管理功能，可简单、有效地进行组态；可基于Web持续延展，采用开放性标准，集成简便；集成的Historian 系统作为IT 和商务集成的平台；可用选件和附加件进行扩展；“全集成自动化”的组成部分，适用于所有工业和技术领域的解决方案。

2、实例证明WinCC集生产自动化和过程自动化于一体，实现了相互之间的整合，这在大量应用和各种工业领域的应用实例中业已证明，包括：汽车工业、化工和制药行业、印刷行业、能源供应和分配、贸易和服务行业、塑料和橡胶行业、机械和设备成套工程、金属加工业、食品、饮料和烟草行业、造纸和纸品加工、钢铁行业、运输行业、水处理和污水净化。

3、其他作用WinCC是SIMATIC PCS 7过程控制系统及其它西门子控制系统中的人机界面组件。

WinCC 还为垂直市场解决方案提供有丰富的选件(options)和附加件(add-ons)。

通过利用“FDA选件”，并在工程与组态时采取适当的措施—这在白皮书中已阐明—SIMATIC WinCC 符合制药和食品行业FDA 21 CFR Part 11的要求(FDA = 美国食品和药物管理局)。

众多的任选件，将使工厂认证更为容易，而这种认证为这些工业领域的各种要求更是提供了非常有说服力的全面响应。

例如，已开发出了一些应用于垂直市场，如供水行业的WinCC附加件：应用Sinaut ST7cc的远程控制系统，应用PM-Aqua的归档和记录系统，应用Siwa-Plan的运行成本优化系统，应用FunkServer - Pro的报警管理系统等。

从面市伊始，用户就对SIMATIC WinCC(Windows Control center)印象深刻。

一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的投资利益。
