金属清洗剂配方
金属表面清洗剂有水基清洗剂，溶剂清洗剂，碱性清洗剂。溶剂清洗剂分为石油溶剂清洗剂和氯化烃溶剂清洗剂。
石油溶剂清洗剂的主要成分
是汽油、煤油、柴油等，它们有很强的去污能力，很容易洗净金属表面的污垢。但它们易燃易爆，易挥发，对人体中枢神经有较强的刺激性，且易使金属生锈。同时，浪费大量能源，造成环境污染。国外已很少使用石油溶剂清洗金属表面了。
氯化烃溶剂清洗剂主要成分
是三氯乙烯、三氯三氟乙烷、四氯化碳等。它们的清洗能力极强，很容易洗净金属表面的油性污垢，但这类溶剂毒性大，对人体有害，通常用于密闭清洗。

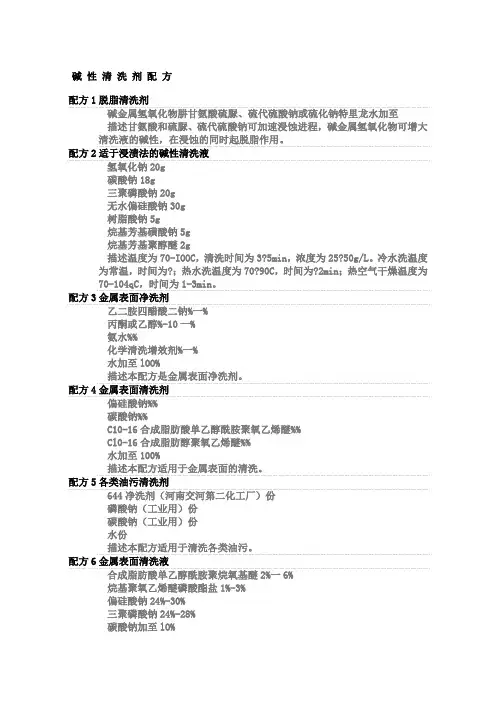

碱性清洗剂主要成分是氢氧化钠、碳酸钠、硅酸钠、磷酸钠等。它们的清洗能力较低，通常用于清洗黑色金属表面轻度油污、无机盐等污垢。
水基金属清洗剂

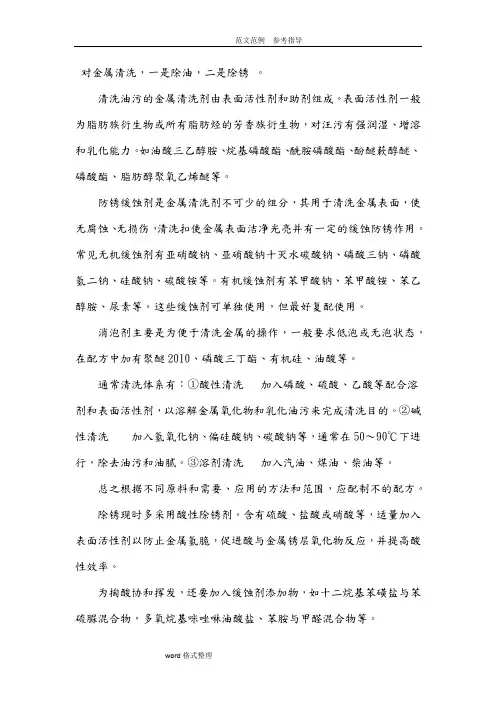

主要成分是表面活性剂和无机助剂；为避免金属在清洗过程中和清洗后的储存过程中发生锈蚀，需加入缓蚀防锈剂；为增加水基金属清洗剂在水中的溶解性和促进金属表面污垢在水中的分解效果，在配方中还要加入一定量的助溶剂。此外，水基金属清洗剂中还需加入填充剂、色料和香精等。
主要成分及作用首先根据油垢的结构特点，选用与油垢分子结构有相似憎水基团且去污能力强的表面活性剂；然后再根据对泡沫和防锈能力的要求，添加适量的无机或有机缓蚀剂。清洗剂的泡沫太多会给清洗带来不便，而表面清洗剂都具有泡沫，有的消泡剂与表面活性剂有协和能力，而有的则具有负作用。所以，要先选出去污力强的表面活性剂，然后再确定适宜的缓蚀剂和消泡剂。
金属清洗剂配方一
改性的聚乙氧基加成物(100%活性物) 氢氧化钠硅酸钠纯碱共计应用稀释度5.0 32.0 32.0 31.0 100.0 15～30 克/升水注:表面活性剂可换用烷基芳基醚聚合物非离子型. 配方来源Rohm-Haas Co. 配方二(重垢,低沫泡,低温)(重量%)
金属清洗剂配方二
改性的聚乙氧基加成物(非离子型) 氢氧化钠无水硅酸钠纯碱焦磷酸钠应用稀释度5.0 15.0 35.0 25.0 20.0 15～30 克/升水注:改性的聚乙氧基加成物赋予低泡沫特性,并且在低温(35℃或以下)时除污有效.
金属清洗剂配方三
(轻垢型)(重量%) 配方三聚乙二醇辛基苯基醚(9-10EO) 磷酸酯盐(阴离子型,50%活性物) 无水硅酸钠焦磷酸钠5.0 4.0 3.0 3.0 二丙甘醇甲醚氨基苯磺胺(分散剂) 水5.0 1.0 79.0
金属清洗剂配方四
(轻垢型,钻油井机械用)(重量%) 配方四脂肪酸羟基酰胺(100%活性物,润湿剂) 壬基酚(9-10E,非离子型) 四硼酸钠(硼砂) 乙二胺四醋酸四钠二丙甘醇甲醚水共计应用稀释度产品:
水=1:32(份) 配方来源Rohm-Haas Co. 配方五(低泡液体型)(重量%)
金属清洗剂配方五
〔A〕改性的酸式乙氧基化物(100%活性物) 焦磷酸钾氢氧化钾硅酸钠水硅酸钠
SiO2:Na2O 配制方法将表面活性剂加到水中,再加氢氧化钾,最后加入其它组分. 2.0 6.0 12.0 12.0 68.0 1.0 〔B〕2.0 17.3 14.1 15.2 51.4 1.8 〔C〕2.0 22.8 9.0 16.0 50.2 2.5 4.7 7.8 2.6 1.6 1.3 82.0 100.0 配方来源Rohm-Haas Co. 配方六(中垢型)(重量%)
金属清洗剂配方六
无水硅酸钠磷酸三钠聚乙二醇辛基苯基醚(9-10EO) 两性钠盐(100%活性物) 纯碱应用稀释度34.0 34.0 5.0 3.0 24.0 产品:水=1:20(份) 返回金属清洗剂RT-805 金属清洗剂在机加工和机械设备,汽车等的维护与修理时,大多采用柴油,煤油或汽油作清洗液来清洗零件.这不仅浪费能源,且存在着潜在的不安全因素,稍有不慎,则可能酿成火灾.近年来,一种新型的金

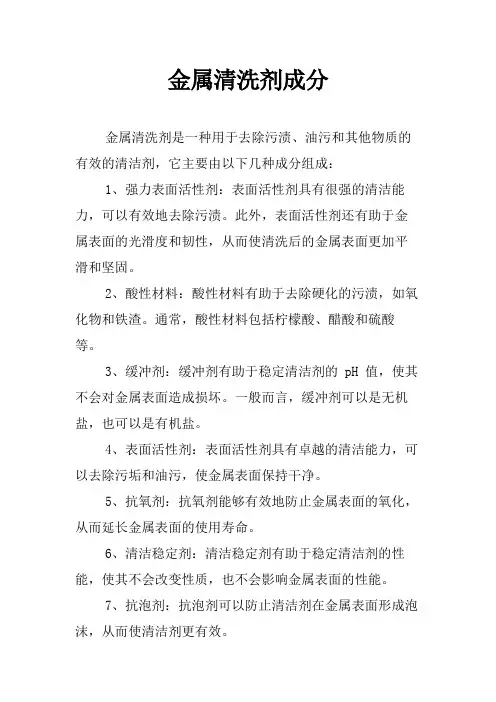

属清洗剂逐渐得到了广泛的应用,它能够很好地替代柴油,煤油和汽油来清洗零件,而且价格便宜,使用安全,很适合于机械化清洗作业. 金属清洗剂是由表面活性剂与添加的清洗助剂(如碱性盐) ,防锈剂,消泡剂, 香料等组成. 其主要成分表面活性剂有数种类型, 国产的主要
是非离子型表面活性剂, 有醚,酯,酰胺,聚醚等4 类,具有较强的去污能力. 金属清洗剂的分类:1,酸性金属清洗剂;2,碱性金属清洗剂;3,中性金属清洗剂;4,溶剂型金属清洗剂. 1,酸性金
属清洗剂:一般用于清除不锈钢表面加工的机械油,除油彻底,常温情况下除油效果很好. 2,碱性金属清洗剂:需要高温清洗,常温清洗效果不是太好. 在选用金属清洗剂时,应注意以下事项.
a.注意零件污垢的种类和性质.汽车零件污垢的种类和性质差异很大,有油泥, 水垢,积炭,锈迹等固相油污及润滑油,脂的残留物等液
相油污.水垢与锈迹常用除垢清洗剂(RT-828) (天津英特节能技术有限公司)去除;其他油污,油脂等可用重油污清洗剂(RT-806)清洗. b.防止零件被腐蚀.对于铜,铅,锌等易被腐蚀的零件及
精密仪器,仪表的零件等,要选用接近中性,腐蚀性小,防锈能力强的清洗剂. c.要考虑清洗条件.若具有蒸汽加热条件时,可选用高温型清洗剂.以手工清洗为主或被清洗零件不宜加热时,则选用低温型清洗剂.采用机械清洗和压力喷淋时, 要选用低泡沫的清洗剂. d.注意清洗剂的浓度.清洗剂的浓度与清洗效果有很大的关系,一般随着浓度的增加,去污能力也相应的增强,但达到一定浓度后,去污能力不再
明显提高.一般浓度控制在3%-5%为宜.若按照产品使用说明书配制的清洗剂浓度去污效果不理想时, 则不应再加大清洗剂浓度,而应另选其他配方的清洗剂. e.要掌握好清洗剂温度.一般情况下,随着清洗剂温度的升高,其去污能力也随之提高,但超过一定温度后,去污能力反而下降.所以,每一种清洗剂都有一个最适宜的温度范围, 并不是温度越高越好. 特别是非离子型清洗剂, 当加热到一定温度时, 清洗剂便出现混浊现象,此时的温度称为"浊点",活性剂在水中的溶解度下降,某些成分因受热发生分解而失去作用,去污能力反而降低.因此,非离子型清洗剂的温度应控制在浊点以下. f.掌握清洗剂的使用时间.一次配制的清洗剂可
以多次使用,其使用时间主要取决于清洗零件的数量与清洗剂的污染程度,一般情况下,一次配制的清洗剂可以连续使用1 周-2 周.为了节约清洗剂的用量,提高清洗质量,清洗时应按零件特征,合理安排清洗顺序.如先洗主要零件与不太脏的零件;后洗次要零件与比较脏的零件,这样可以延长清洗剂的使用时间. 《培训教材:实用金属化学清洗技术》:本书从清洗技
