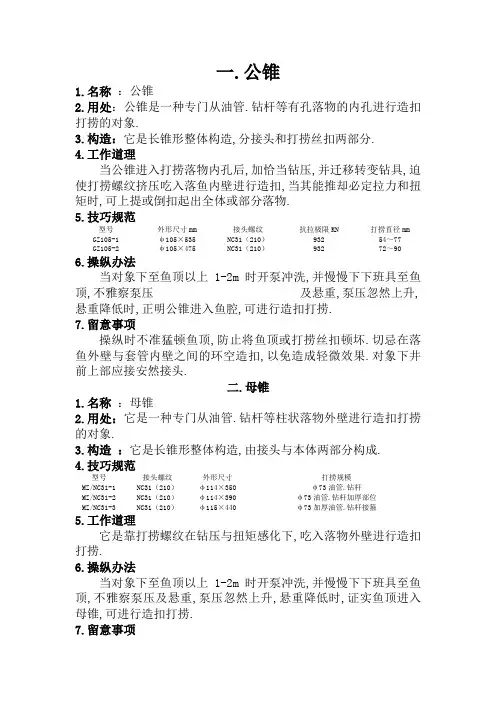

一.公锥1.名称：公锥2.用处：公锥是一种专门从油管.钻杆等有孔落物的内孔进行造扣打捞的对象.3.构造：它是长锥形整体构造,分接头和打捞丝扣两部分.4.工作道理当公锥进入打捞落物内孔后,加恰当钻压,并迁移转变钻具,迫使打捞螺纹挤压吃入落鱼内壁进行造扣,当其能推却必定拉力和扭矩时,可上提或倒扣起出全体或部分落物.5.技巧规范型号外形尺寸mm 接头螺纹抗拉极限KN 打捞直径mm GZ105-1 φ105×535 NC31（210）932 54～77 GZ105-2 φ105×475 NC31（210）932 72～90 6.操纵办法当对象下至鱼顶以上1-2m时开泵冲洗,并慢慢下下班具至鱼顶,不雅察泵压及悬重,泵压忽然上升,悬重降低时,正明公锥进入鱼腔,可进行造扣打捞.7.留意事项操纵时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏.切忌在落鱼外壁与套管内壁之间的环空造扣,以免造成轻微效果.对象下井前上部应接安然接头.二.母锥1.名称：母锥2.用处：它是一种专门从油管.钻杆等柱状落物外壁进行造扣打捞的对象.3.构造：它是长锥形整体构造,由接头与本体两部分构成.4.技巧规范型号接头螺纹外形尺寸打捞规模MZ/NC31-1 NC31（210）φ114×350 φ73油管.钻杆MZ/NC31-2 NC31（210）φ114×390 φ73油管.钻杆加厚部位MZ/NC31-3 NC31（210）φ115×440 φ73加厚油管.钻杆接箍5.工作道理它是靠打捞螺纹在钻压与扭矩感化下,吃入落物外壁进行造扣打捞.6.操纵办法当对象下至鱼顶以上1-2m时开泵冲洗,并慢慢下下班具至鱼顶,不雅察泵压及悬重,泵压忽然上升,悬重降低时,证实鱼顶进入母锥,可进行造扣打捞.7.留意事项操纵时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏.打捞外径较小落鱼时应加引鞋.对象下井前上部应接安然接头.三.滑块卡瓦捞矛1.名称：滑块卡瓦捞矛2.构造：上接头.矛杆.卡瓦.锁块.螺钉3.用处：是一种内捞对象,专门从落物内孔打捞,也可进行倒扣功课当对象进入落鱼后,卡瓦依附自重向下滑动,与矛杆产生相对位移,与矛杆中间线距离增大,直至与落鱼内壁接触,上提管柱,斜面向上活动产生的径向力,迫使卡瓦吃入落物,实现打捞;6.操纵办法1）地面检讨矛杆尺寸是否适合,卡瓦高低滑动是否灵巧;2）下至鱼顶以上1-2米,开泵冲洗,并记载悬重.泵压及方入;3）持续下放管柱,悬重有降低显示,不雅察捧鱼方入与入鱼方入变更;4）上提管柱,悬重增长,证实捞获;5）倒扣时,上提至设计倒扣负荷再增长10-20KN,进行倒扣功课;7.留意事项落物重量较大.轻微遇卡或鱼顶为外螺纹时,为防止不破坏鱼顶,在对象外面加尺寸适合的引鞋;对象下井前上部应接安然接头.四.油管接箍捞矛1.名称：油管接箍捞矛2.用处：专门捞取鱼顶为油管接箍的对象.3.构造：上接头.缩紧螺母.导向螺钉.芯轴.卡瓦.冲砂管.4.工作道理：本质是一种表里螺纹的对扣打捞.卡瓦下端30.锥角进入被捞接箍时,卡瓦上行,抵住上接头,卡瓦内缩,卡瓦下端外螺纹与接箍内螺纹对扣.上提钻具,芯轴.卡瓦表里锥面贴合,产生径向胀力,阻拦对扣后的螺纹牙尖退出牙间,实现打捞.5.技巧规范：规格型号：JKLM90 外形尺寸：φ95mm×380mm 接头螺纹：φ73mm平式油管母扣打捞落鱼规格：φ规格型号：JKLM107 外形尺寸：φ112×480 接头螺纹：φ89平式油管母扣打捞落鱼规格：φ89mm平式油管接箍许用拉力：700KN 工作井眼尺寸：φ139.7-168mm6.操纵规程：（1）依据井内鱼顶规格选用捞矛及卡瓦.（2）下至鱼顶以上1-2m,冲洗鱼顶,待轮回正常后停泵入鱼.（3）悬重回降停滞下放,慢提,悬重增长捞获.（4）起钻.7.留意事项：（1）被捞接箍必须是无缺的.（2）出井后反转卡瓦即可退出对象.（3）对象下井前上部应接安然接头.五.可退式打捞矛1.名称：LM-T73可退式打捞矛 (LM-T89可退式打捞矛)2.应用规模及用处：从鱼腔内孔打捞的对象,对自由或遇卡状况的管柱都可抓捞.3.构造：由芯轴.圆卡瓦.释放环.引鞋构成.4.工作道理：自由状况下,圆卡瓦略大于落物内径,进入鱼腔后,圆卡瓦被紧缩,产生外胀力,紧贴落物内壁;上提芯轴,芯轴与圆卡瓦锯齿形螺纹吻合,产生径向力,实现打捞.退出时,钻具下击,正转2-3圈,使圆卡瓦与芯轴锯齿形螺纹分开,上提退出.5.技巧规范：规格型号外型尺寸（mm）接头螺纹打捞尺寸（mm）许用拉力(KN) 卡瓦窜动量(mm) LM-T73 95×651 230（73TBG）54.6～62 535LM-T89 105×670 210（73TBG）814 106.操纵办法：选择检讨对象,下至距鱼顶2m开泵轮回,迟缓放入鱼腔,悬重有降低显示时,反转1-2圈,试提悬重增长,起钻;退出时,钻具下击,正转2-3圈,上提即退出.7.留意事项：对象安稳入鱼,不克不及超出许用规模;用后清洗.检讨和保养.六.倒扣捞矛1.名称：倒扣捞矛2.构造：由上接头.矛杆.花键套.限位块.定位螺钉.卡瓦等零件构成.3.用处：用于打捞.倒扣又可释放落鱼,还能进行修井液轮回.4.技巧规范：规格型号外形尺寸接头螺纹打捞尺寸需用拉力DLM-T73 Φ114Χ670mm NC31 600KNDLM-T89 Φ138Χ750mm NC38 75.4～91mm 712 KN5..工作道理：倒扣捞矛靠两个零件在斜面或锥面上相对移动胀紧或松开落鱼,靠键和键槽传递力矩,或正转或倒扣.6..操纵办法：①.检讨对象与落鱼尺寸相符.②.拧紧螺纹,下井.③.至鱼顶1～2m时,开泵轮回冲洗,正常后停泵.④.右旋下放,悬重降低,停.⑤.上提至设计的倒扣负荷.倒扣.⑥.释放落鱼时,用钻具下击,右旋约1/4～1/2圈,上提钻具即可退出.7. 留意事项：①.安稳操纵,严禁猛顿.②.不许可超出许用规模.七.篮式卡瓦捞筒1.名称：蓝式卡瓦捞筒2.用处：外捞对象,用于打捞内孔堵逝世的圆柱状落物.3.构造：由上接头.筒体总成.篮式卡瓦.铣控环.内密封圈.O型圈.引鞋构成.4.技巧请求：名称外形（mm）接头螺纹许用拉力（KN）工作井眼（mm）打捞规模（mm）LT-03TA ∮114×846 NC31 900 140～146 ∮LT-04TA ∮134×875 NC31 1300 168 ∮88～91 5.工作道理：篮式卡瓦捞筒捞获落鱼后,上提钻具,卡瓦外螺旋锯齿形锥面与筒体内响应的齿形锥面产生相对位移,将落物卡紧捞出.6.操纵办法：依据落鱼选对象,地面检讨无缺,接在钻柱底部入井,至鱼顶2～3m开泵冲洗并迟缓下放的同时正转钻具2～3圈,悬重回降.泵压升高时试提,悬重增长,捞获起出;遇阻轻微,可下击钻具,边正传边上提,即可退出对象.7.留意事项：①应用蓝式卡瓦捞筒磨铣修整鱼顶时,加压不轻易过大.②因捞筒内有密封圈,当落鱼进入捞筒轮回洗井时,应留意泵压变更,防止憋泵.③因为对象外径较大,井内必须干净,防止卡钻.八.倒扣捞筒1.名称：倒扣捞筒2.构造：由上接头,筒体.卡瓦.限位座.弹簧.密封装配和引鞋构成.3.用处：用于打捞.倒扣又可释放落鱼还能进行修井液轮回.4.技巧规范：规格型号外形尺寸接头螺纹打捞尺寸最大负荷DLT-T73 Φ114Χ735mm NC31 450KN DLT-T89 Φ114Χ750mm NC31 88～91mm 550 KN 5.工作道理：靠两个零件在锥面或斜面上的相对活动加紧或松开落鱼,靠键和键槽的传递扭矩.6.操纵办法：①.检讨捞筒规格是否同打捞落鱼尺寸相等.②.拧紧各部螺纹,下井.③.距鱼顶1-2m开泵轮回冲洗鱼顶,待正常后停泵,记载悬重.④.慢慢右旋,下放,悬重回降后停.⑤.按划定上提并倒扣.⑥.须要退出落鱼时钻具下击,使对象正扭转1/4-1/2圈并上提钻具,即可退出落鱼.7.留意事项：①.严禁猛墩,安稳操纵.②解卡.起钻或倒扣时,不许可超出应用规模.九.不成退式抽油杆打捞筒1.名称：CLT01（CLT02.CLT03.CLT04）抽油杆捞筒2.用处：它是不成退式打捞对象,不成退式抽油杆打捞筒抓住抽油杆上提即可捞出.3.构造：由上接头.筒体.内套.弹簧.卡瓦等.4.工作道理：经筒体内锥面进入筒内的抽油杆,起首推进两瓣卡瓦上行,并随内孔增大,弹簧受压.内孔达到必定值后,因为弹簧力的感化卡瓦被下推,筒体.卡瓦表里锥面贴合,上提钻具,表里锥面产生径向夹紧力,两块卡瓦内缩,咬住抽油杆,实现打捞.5.技巧规范规格型号外形尺寸mm 接头螺纹打捞尺寸mm 许用提拉负荷（kN）工作井眼mmCLT-01 55×346 Φ16mm抽油杆公扣392 Φ73油管CLT-02 55×346 Φ16mm抽油杆公扣392 Φ73油管CLT-03 55×346 Φ16mm抽油杆公扣392 Φ73油管CLT-04 55×346 Φ16mm抽油杆公扣392 Φ73油管套管打捞时可加大引鞋.6.操纵办法按井底抽油杆尺寸选定卡瓦,井口抽油杆尺寸选定上接头;拧紧各部螺纹,下入井内;指重表悬重降低,停滞下放;上提对象管柱;出井后,卸去上接头.弹簧,掏出卡瓦,即可抽出抽油杆.7.留意事项入鱼艰苦时可慢慢右旋引入筒体.十.磁力打捞器1.名称：磁力打捞器2.用处：用于打捞小件铁磁性落物.3.构造：由上接头.压盖.壳体.磁钢.芯铁.隔磁套.引鞋等构成.4.工作道理：磁力打捞器是一个以壳体引鞋和芯铁为两个齐心环形磁极,南北极磁通路之间为无铁磁材料区域,使芯铁.引鞋最下端有很高的磁场强度.因为磁通路是齐心的,是以磁力线呈辐射状,并分散于接近打捞器下端的中间处,可把小块铁磁性落物磁化吸附在磁极中间,实现打捞.5.技巧规范名称型号外径mm接头螺纹应用规范及机能参数吸力,N 顺应温度℃顺应井眼mmA BCL A B100 100 NC31（210）5500 1700≤210℃108～137CL A B140 140 NC38（310）11000 4000 149～1846.操纵办法：①依据井径及落物特色,选择适合引鞋及打捞器.②下至距井底3～5m时轮回冲洗.③迟缓下放,加压小于10KN后上提0.5～1m,迁移转变90°,反复上述动作,确认落物被吸,上体停泵,起钻.7.留意事项①对象下井前,需和其它铁磁性装备离隔.②取护磁板及落物时,操纵者施力偏向与对象中间线垂直.③不准持铁磁性对象接近打捞器底部.④防止激烈震撼和摔碰.十一.三球打捞器1.名称：三球打捞器2.用处：用来在套管内打捞抽油杆接箍或加厚台肩部位的对象.3.构造：由筒体.钢球.引鞋构成.4.技巧规范：规格型号外形尺寸接头螺纹落物规格工作井眼SQ114-02 Ф114×30527/8TBG7/8.3/4SQ150Ф150×5.工作道理：带接箍或带台肩的抽油杆进入引鞋后,推进钢球上行,内切圆增大,待接箍经由过程三个球后,三个球回落停靠在杆本体上,上提钻具,接箍尺寸较大无法经由过程而压在三个球上,三个钢球在斜孔感化下,给落物以径向夹紧力,从而抓住落鱼.6.操纵办法：1)将三球打捞器衔接在对象管柱的最下端.2)下井,待经由过程鱼头后,迟缓上提,原悬重增长,解释抓住落鱼.3)起钻.7.留意事项：①下井前必须通井;②检讨对象外径尺寸,三球活动情形并涂机油润滑.十二.梨形胀管器1、名称：梨形胀管器2、用处：用以修复井下套管变形较小的对象.3、构造：梨形胀管器为一整体构造,其过水槽可分为直槽式和螺旋槽式两种.4.技巧规范：规格型号外形尺寸（mm）接头螺纹整形段尺寸（mm）实用套管（mm ）整形率（%）ZQ-127 φ×300 NC31（210）102～112 φ127 98～99ZQ-140 φ×300 NC31（210）114～124 φ98～99ZQ-178 φ×400 NC38（310）154～162 φ98～995、工作道理：当钻具施加给对象下击力时,其锥体大端与套管变形部位接触的刹时所产生的侧向分力直接挤胀套管变形部位.6、操纵办法：肯定套管变形的最大通径及深度,用比该数据大2mm的胀管器,衔接下至近变形井段一根,开泵洗井,至变形处,上提2～3m,以较快速度下至变形处以上0.3～0.4m时,忽然刹车,使对象冲胀变形变形套管,直至通事后换下一级,达到设计请求.7、留意事项：多次操纵仍不克不及经由过程时,不成高速冲胀以免胀管器卡逝世,形成恶性卡钻变乱.十三.反轮回打捞篮1.名称：反轮回打捞篮2.构造：由上接头.筒体.篮筐总成.引鞋构成.3.技巧规范型号FLL03 外形尺寸Φ110mm×1153mm 接头螺纹210 落物最大外径 75mm 工作井眼ΦFLL06 外形尺寸Φ147mm×1161mm 接头螺纹310 落物最大外径110mm 工作井眼Φ4.工作道理依附大流量.高压力的反洗井泥浆冲击井底,使落物悬浮活动推进篮爪绕销轴迁移转变竖起,篮筐启齿加大,落物进入,篮爪回答复复兴位,阻拦落物出筐,实现打捞.5.操纵办法(1)检讨各零部件是否无缺灵巧.(2)将对象下至井底以上3～5m开泵反洗井.(3)轮回正常后,边冲边慢放钻具,当对象遇阻或泵压升高时,提钻0.5～1m并做好方入记号.(3)快速下放,离井底0.3m阁下忽然刹车,使对象快速下行,造成井底液体紊流,迫使落物进入筒体.（4）洗井10分钟停泵.起钻.6.用处专门用于打捞诸如钢球.钳牙.井口螺母等井下小件落物的一种对象.7.留意事项①反轮回洗井排量要大;②应用这种对象时,井口必须有能造成反轮回的封井装备,最好不应用固定井口的油管挂.十四 .内钩1.名称：内钩2.用处：实用于从套管或油管内部打捞各类绳类及其它落物.3.构造：由上接头.钩身.钩尖构成.4.工作道理：将内钩拔出绳类或其它落物内,上提钻具时钩齿钩住落物而带出地面.6.操纵办法：（1）地面检讨对象是否无缺.钩尖利利.（2）下至鱼顶以上50m,迟缓下放,试探打捞,不雅察负荷有无增长,无反响可加深5～10m持续打捞,慢慢加深打捞,直至加压到5kN,提钻捞出落鱼.7.留意事项：①打捞时,自鱼顶以上50m采取多次慢下.逐级加深,微压多提,多次打捞.②在对象上部增长防卡盘,防止形成：“钢丝活塞”;③下钻前对象与钻柱之间衔接一个带孔短节,作为洗井通道.④有时为了特别打捞,可切去内钩的一只钩身,作偏幸捞钩应用⑤对象下井前上部应接安然接头.十五.平底磨鞋1.名称：平底磨鞋2.用处：用于磨研井下落物的对象.3.构造：由磨鞋本体及所堆焊的YD合金或其它耐磨材料构成.它是依其底面上的YD合金或其它耐磨材料在钻压感化下,吃入并磨碎落物,磨屑随洗井液带出地面.6.操纵办法：(1)下井前需地面检讨各部无缺.水眼疏浚;(2)衔接对象下井;(3)下至鱼顶以上2-3m,开泵洗井至出口安稳后,启动转盘下放加压磨削.7.留意事项：（1）下钻速度不宜太快;（2）功课中不得停泵;（3）单点长期无进尺应检讨,防止磨坏套管;（4）不宜用于活动鱼顶.十六 .三牙轮钻头1.名称：三牙轮钻头2.用处：用以修井功课中,钻水泥塞.堵塞井筒的砂桥和各类矿物结晶的对象.3.构造：接头.巴掌.牙轮.轴承及密封件等构成.4.技巧规范：钻头直径：120.9 公役：+0.80 针对岩性中（软）螺纹：27/8REG（231）钻头直径：120.9 公役：+0.80 针对岩性中（软）螺纹：27/8REG（231）5.工作道理：当三只锥形牙轮中间线与钻头中间线交于一点时,钻头扭转牙轮相对井底作滚动活动,对井底进行碾压破裂;牙轮中间线与钻头中间线错开时,牙轮除滚动活动之外,还有进给活动,牙齿对井底同时产生碾压.破裂及切刮感化,将地层慢慢破裂.6.操纵办法：①下井前检讨牙轮灵巧,测量尺寸并配好接头,接上钻具下至井底;②开泵洗井并启动钻盘,安稳后,迟缓下放.冲净井内沉砂;③慢慢施加钻压,恰当的钻速破裂钻进;④钻水泥塞时钻压为钻头尺寸(in)×(0.5-0.8)KN,转速50-70r/min.7.留意事项：钻进中不克不及停滞轮回,若泥浆泵故障,立刻上提钻具至少一个单根,防止沉砂卡钻,钻头水眼小,防止沉砂卡钻.十七.Y211封隔器（一）构造：由密封.轨道换向.卡瓦总成三部分构成（二）.用处：实用于分层找水.堵水.试油.采油,也可与水力锚合营构成压裂管柱.（三）.工作道理：封隔器下井进,轨道销钉处于短轨道上逝世点,当封隔器下至设计地位时,上提管柱必定高度,再慢慢下放管柱,这时轨道销钉沿着轨道主动滑入长轨道内,同时锥体拔出扶正卡瓦中,使卡瓦胀开与套管接触并卡在套管内壁上,油管持续下放至井口,这时油管部分重量压在封隔器密封件上使之胀大,密封油套环空.起管柱时,上提管柱,锥体随中间管分开卡瓦,密封件回答复复兴状,轨道销钉主动滑入短轨道下逝世点,即可起出封隔器.（一）操纵办法1.下井前地面检讨封隔器衔接丝扣是否无缺,轨道换向是否灵巧,锥体可否顺遂冲开卡瓦,胶筒有无老化及毁伤等.2.封隔器下至预定地位,上提管柱至座封高度,迟缓下放即可使封隔器座封.3.解封时,上提油管超出座封高度即可解封.（二）留意事项1.封隔器下井进程中,每次接单根时上提管柱高度不得超出该封隔器的防坐距离,以免封隔器半途坐封.2.下封隔器前必须通井刮管3.下井半途遇阻应上提解封后迟缓下入,不成强顿压下.4.座封地位避开套管接箍.5.提下封隔器时应安稳操纵,严禁猛提猛放.十八.Y341-114封隔器（一）.构造构成：由锚定机构.密封总成.座封锁紧机构构成（二）.用处：Y341-114实用于51/2套管井的分层灌水.找水.（三）.工作道理：当封隔器下至设计地位后,从油管内加液压15Mpa以上,使反洗井活塞下行,同时推进座封活塞上行.并活塞带动锁套和胶筒座上行紧缩胶筒径向变形,卡环锁紧,达到密封油套环形空间的目标.反洗井时,洗井活塞上行,推进洗井活塞上行,打开洗井通道,液体由井底部球阀从油管返出.解封时上提油管,卸下油管挂,接3-5m油管短接,下放油管,即可解封.（四）.（五）.1.下井前地面检讨封隔器衔接丝扣及胶筒是否无缺,钢体部分是否受剪切.2.封隔器与配套对象按设计请求下至完井深度,从油管打压16MPa-20 MPa稳压5min-6min,即可实现封隔器的座封.3.反洗井：打开油管闸门,从油套环空注入洗井液即实现反洗井.4.上提油管,卸下油管挂,接3m-5m油管短节,下放管柱即可解封.（六）.留意事项：①下井前应严厉磨练,确保各丝扣衔接处和防松销钉无松动现象,封隔器试压20MPa不渗不漏.②下井前必须通井.刮管,并应依据现实情形验串,不然不得下井.③下井时,封隔器及油管外螺纹应涂丝扣油,螺纹上紧上满.封隔器下井应操纵安稳,严禁猛提猛放.④封隔器座封必须避开套管接箍.十九.活动空心配水器（一）.构造：由投捞部分和固定部分构成,包含上部接头.调压环.弹簧垫片.弹簧.中间管.定压凡尔.芯子.水嘴.三角盘根.下接头.（二）.用处：用于分层灌水管柱中掌握配水量和包管封隔器（K344型）有足够的座封压力.（三）.工作道理：当注入水战胜弹簧力时,凡尔上推弹簧分开凡尔座注入水经由过程凡尔与凡尔座间的间隙进入油套环空并注入地层,调配水量时,用投捞对象捞出芯子改换水嘴即可.1、下井前检讨配不器丝扣是否无缺,弹簧是否断裂.2、按灌水管柱设计请求下入井内设计深度.3、改换芯子.水嘴时,必须使芯子坐牢.（六）.留意事项：1、调剂定压弹簧,使凡尔开启压力相符座封压力（大于封隔器座封压力的）.2、衔接配水器时,不得使配水器弹簧受挤压.3、配水器下井进程中应做到安稳操纵,不得猛提猛放.4、各级配水器下井时次序不得颠倒,至下而上为：405.404.403.402.401.二十.偏幸配水器（一）.构造：重要由工作筒和堵塞器构成.工作筒用于衔接收柱和存放配水对象－堵塞器,堵塞器用于调配灌水量.工作筒包含：高低接头.导向体.异形体加长段.堵塞器腔和主体.堵塞器包含打捞头.压帽.压簧.防松螺钉.凸轮座.捞杆螺母.扭簧.芯轴凸轮.密封段.水嘴.过滤底堵等.（二）.用处：用于分层灌水工艺.（三）.工作道理：灌水时,高压液体经放在工作筒偏孔中堵塞器的水嘴流向工作筒出液孔而注入地层,实现配灌水量的目标.转变配灌水量时,应用打捞对象将堵塞器捞出改换水嘴即可.mm;（2）.按工艺设计请求下入偏幸灌水管柱,投入堵塞体（逝世嘴）后,试压15Mpa,稳压3分钟为及格;（3）.堵塞体投捞灵巧.靠得住.（六）.留意事项：1、撞击筒放在最下级偏幸配水器以下10-20m.2、灌水管柱下井前用通管规经由过程,配水器.封隔器与油管丝扣涂丝扣油上紧.3、起下功课操纵安稳,严禁猛提猛放.评分尺度：①名称（5分）②用处（10分）③构造（15分）④技巧规范（15分）⑤工作道理（20分）⑥操纵办法（20分）⑦留意事项（15分）。
