焊工考试焊接工艺评定指导书

/ /
/
电特性 Electrical Characteristic
电流种类 Curren Type）
DC
极性 Polarity GTAW:DCEN SMAW: DCEP
钨极尺寸 Tungsten size
2.5mm
其它 other
/
焊接层数 Weld Layer
焊接方法 Process
填充金属
Filler Metal
层间温度 interpass temperature
≤150℃
Weld of progression (up 、down ) up
其它 Other
/
角焊缝位置
Fillet Weld Location /
其它 other
/
焊后热处理 PWTH 温度 Temperature 时间 Time 升温速度 Heating rate 降温速度 colding rate
角接头（Fillet） All
管子直径（Pipe Diameter）: 对接 3″and Above 角接头（Fillet） All
其他（Other）
/
填充金属（Filler Metals）
填充金属标准（Spec. No） AWS A5.28 ER80s-Ni1
AWS A5.5 E8016-G
牌号（Brand）
焊接工艺评定报告
WELDING PROCEDURE QUALIFICATION REPORT 工艺评定编号：
PQR No.: xxxx-001-xxxx
编 制： Prepard By:
审 核： Reviewed By:
批
准：
Approved By:
.......公司

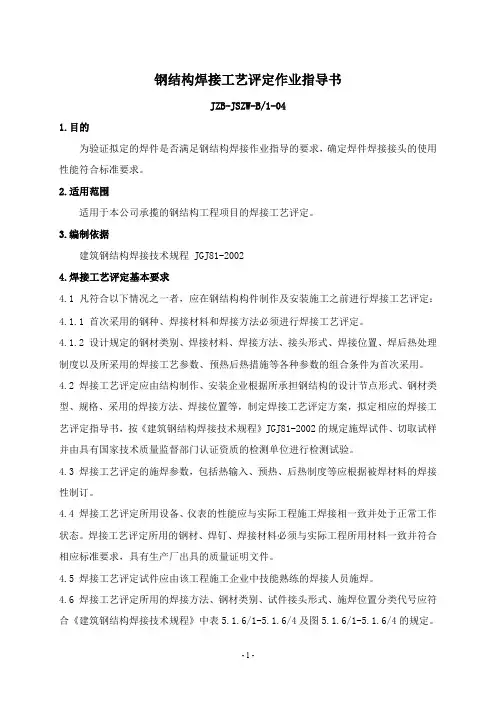

钢结构焊接工艺评定作业指导书JZB-JSZW-B/1-041.目的为验证拟定的焊件是否满足钢结构焊接作业指导的要求，确定焊件焊接接头的使用性能符合标准要求。

2.适用范围适用于本公司承揽的钢结构工程项目的焊接工艺评定。

3.编制依据建筑钢结构焊接技术规程 JGJ81-20024.焊接工艺评定基本要求4.1 凡符合以下情况之一者，应在钢结构构件制作及安装施工之前进行焊接工艺评定：4.1.1 首次采用的钢种、焊接材料和焊接方法必须进行焊接工艺评定。

4.1.2 设计规定的钢材类别、焊接材料、焊接方法、接头形式、焊接位置、焊后热处理制度以及所采用的焊接工艺参数、预热后热措施等各种参数的组合条件为首次采用。

4.2 焊接工艺评定应由结构制作、安装企业根据所承担钢结构的设计节点形式、钢材类型、规格、采用的焊接方法、焊接位置等，制定焊接工艺评定方案，拟定相应的焊接工艺评定指导书，按《建筑钢结构焊接技术规程》JGJ81-2002的规定施焊试件、切取试样并由具有国家技术质量监督部门认证资质的检测单位进行检测试验。

4.3 焊接工艺评定的施焊参数，包括热输入、预热、后热制度等应根据被焊材料的焊接性制订。

4.4 焊接工艺评定所用设备、仪表的性能应与实际工程施工焊接相一致并处于正常工作状态。

焊接工艺评定所用的钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。

4.5 焊接工艺评定试件应由该工程施工企业中技能熟练的焊接人员施焊。

4.6 焊接工艺评定所用的焊接方法、钢材类别、试件接头形式、施焊位置分类代号应符合《建筑钢结构焊接技术规程》中表5.1.6/1-5.1.6/4及图5.1.6/1-5.1.6/4的规定。

5.2.8 焊接工艺评定结果不合格时，应分析原因，制订新的评定方案，按原步骤重新评定，直到合格为止。

5.2.9 已具有同等条件焊接工艺评定资料时，可不必重新进行相应项目的焊接工艺评定试验。

焊接工艺指导书焊接工艺评定焊接规程焊接作业指导书焊接技术实用资料第一部分焊接工艺评定的使用管理&焊接工艺规程的编制一、焊接工艺评定的有关概念二、焊接工艺评定及使用管理程序三、焊接工艺评定变素及其评定规则四、如何阅读焊接工艺评定报告五、如何编制焊接工艺规程一、焊接工艺评定的有关概念1、焊接工艺评定的定义和目的2、消除焊接工艺评定认识上误区：3、“焊接性能”与“焊接性”4、“焊接性能试验”与“焊接工艺评定”5、“焊缝”与“焊接接头”6、“焊接工艺评定”与“焊工技能考试”7、焊接工艺评定的基本条件8、常用焊接工艺评定标准：JB4708－2000《钢制压力容器焊接工艺评定》GB50236－98《现场设备、工业管道焊接工程施工及验收规》第4章劳部发1996[276]号《蒸汽锅炉安全监察规程》附录IJGJ81-2000《建筑钢结构焊接技术规程》第5章GB128-90《立式圆筒形钢制焊接油罐施工及验收规》附录一ASME第IX卷《焊接与钎焊》二、焊接工艺评定及使用管理程序1、焊接工艺评定程序（1）焊接工艺评定立项（2）焊接工艺评定委托（3）编制焊接工艺指导书（WPI）并批准（4）评定试板的焊接（5）评定试板的检验焊接工艺评定失败，重新修改焊接工艺指导书，重复进行上述程序。

（6）编写焊接工艺评定报告（PQR）并批准2、焊接工艺评定文件的使用与管理（1）焊接工艺评定文件的受控登记。

（2）焊接工艺评定的有效版本及换版转换。

（3）每季度编制焊接工艺评定文件的有效版本目录。

（4）保证现场工程和产品的焊接工艺评定的覆盖率为100%。

（5）焊接工艺评定文件作为公司的一项焊接技术储备，属于公司重要技术文件，应妥善保管。

三、焊接工艺评定变素及其评定规则1、焊接工艺评定的主要变素：试件形式母材类别焊接方法焊接工艺因素焊后热处理种类及参数母材厚度焊缝熔敷金属厚度四、如何阅读焊接工艺评定报告1、如何认识焊接工艺评定报告的作用（1）焊接工艺评定报告的合法性：（2）焊接工艺评定报告的有效性：（3）焊接工艺评定报告及焊接工艺规程的局限性：（4）焊接工艺评定报告是一种必须由企业焊接责任工程师和总工程师签字的重要质保文件，也是技术监督部门和用户代表审核施工企业质保能力的主要依据之一。

焊接工艺评定报告及焊接工艺指导书焊接工艺评定报告编号为1689，焊接方法为Ws+D，机械化程度为自动。

接头简图包括坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度，其中焊缝金属厚度为0.5-2或2-3.2.不需要进行焊后热处理，因此热处理温度和保温时间为空白。

保护气为氩气，混合比流量为8-12，尾部保护气和背部保护气为空白。

电流种类为直流，极性为正接，钨极尺寸为Ф3.2mm，焊接电流范围为100-135A，电弧电压范围为12-24V。

喷嘴直径为16-18mm。

母材为20#钢，厚度为4.5mm，直径为159mm。

填充金属为H08或E4315，规格为Ф2.5mm或Ф3.2mm。

焊接位置为对接焊缝位置为6G，焊接方向和角焊缝位置为空白。

焊接速度为7-9cm/min，摆动为空白。

预热温度为单道预热温度，层间温度为空白。

到电阻至焊件距离为8-10.加热温度、升温速度、保温时间、冷却速度、最小预热温度、最大层间温度、保持预热时间、加热方式和气体种类混合比流量同上。

电流种类为直流，极性为EN/EP，焊接电流范围为100-130/100-160A，电弧电压范围为12-18/22-28V。

本文介绍了使用不同牌号、直径和焊接电流的焊接材料进行焊接的技术措施和试验结果。

使用TIG-50、J422和J422等不同牌号、直径和焊接电流的焊接材料进行焊接时，需要采用不同的焊接层次和焊接方法。

钨极类型和尺寸为钨极Ф2.5喷嘴孔径为Ф12㎜。

在焊接过程中，可以选择摆动焊或不摆动焊，摆动焊的参数为GTAW摆幅3-4㎜SWAW摆幅6-10㎜。

焊前需要进行清理，可以使用砂轮打磨和背面清根方法。

在焊接完成后，需要进行拉伸试验、弯曲试验、冲击试验和金相检验等试验。

拉伸试验使用试验编号为JT-77-1的试验方法，试样编号为1513-1-1、1513-1-1和1513-1-1，试样宽度为20㎜，试样厚度为22㎜，横截面积为440㎜，弯曲直径为40㎜，试验温度为室温，断裂截荷分别为220KN和218KN，弯曲角度为180°，冲击吸收功分别为500J和495J。
