钢的热处理作业题答案共42页

钢的热处理习题解答第二章钢的加热转变2.奥氏体晶核优先在什么地方形成？为什么？答：奥氏体晶核优先在α/Fe3C界面上形成原因：①能量起伏条件易满足（相界面能的增加减少，也是应变能的增加减少）②结构起伏条件易满足③成分起伏条件易满足6.钢的等温及连续加热TTA图是怎样测定的，图中的各条曲线代表什么？答：等温TTA图将小试样迅速加热到Ac1以上的不同温度，并在各温度下保持不同时间后迅速淬冷，然后通过金相法测定奥氏体的转变量与时间的关系，将不同温度下奥氏体等温形成的进程综合表示在一个图中，即为钢的等温TTA图。

四条曲线由左向右依次表示：奥氏体转化开始线，奥氏体转变完成线，碳化物完全溶解线，奥氏体中碳浓度梯度消失线。

连续加热TTA图将小试样采用不同加热速度加热到不同温度后迅速淬冷，然后观察其显微组织，配合膨胀试验结果确定奥氏体形成的进程并综合表示在一个图中，即为钢的连续加热TTA图。

Acc 加热时Fe3CⅡ→A 终了温度Ac3 加热时α→A 终了温度Ac1 加热时P→A 开始温度13.怎样表示温度、时间、加热速度对奥氏体晶粒大小的影响？答：奥氏体晶粒度级别随加热温度和保温时间变化的情况可以表示在等温TTA图中加热速度对奥氏体晶粒度的影响可以表示在连续加热时的TTA图中随加热温度和保温时间的增加晶粒度越大加热速度越快I↑由于时间短，A晶粒来不及长大可获得细小的起始晶粒度补充2.阐述加热转变A的形成机理，并能画出A等温形成动力学图（共析钢）答：形成条件ΔG=Ga-Gp<0形成过程形核：对于球化体，A优先在与晶界相连的α/Fe3C界面形核对于片状P, A优先在P团的界面上形核长大：1 ）Fe原子自扩散完成晶格改组2 ）C原子扩散促使A晶格向α、Fe3C相两侧推移并长大Fe3C残留与溶解：A/F界面的迁移速度> A/Fe3C界面的迁移速度，当P中F完全消失，Fe3C残留Fe3C→AA均匀化：刚形成A中，C浓度不均匀。

《钢的热处理》习题与思考题参考答案（一）填空题1．板条状马氏体具有高的强度、硬度及一定的塑性与韧性。

2．淬火钢低温回火后的组织是 M回（+碳化物+Ar），其目的是使钢具有高的强度和硬度；中温回火后的组织是 T回，一般用于高σe 的结构件；高温回火后的组织是S回，用于要求足够高的强度、硬度及高的塑性、韧性的零件。

3．马氏体按其组织形态主要分为板条状马氏体和片状马氏体两种。

4．珠光体按层片间距的大小又可分为珠光体、索氏体和托氏体。

5．钢的淬透性越高，则临界冷却却速度越低；其C曲线的位置越右移。

6．钢球化退火的主要目的是降低硬度，改善切削性能和为淬火做组织准备；它主要适用于过共析（高碳钢）钢。

7．淬火钢进行回火的目的是消除内应力，稳定尺寸；改善塑性与韧性；使强度、硬度与塑性和韧性合理配合。

8．T8钢低温回火温度一般不超过 250℃，回火组织为 M回+碳化物+Ar ，其硬度大致不低于 58HRC 。

（二）判断题1．随奥氏体中碳含量的增高，马氏体转变后，其中片状马氏体减小，板条状马氏增多。

（×）2．马氏体是碳在a-Fe中所形成的过饱和间隙固溶体。

当发生奥氏体向马氏体的转变时，体积发生收缩。

（×）3．高合金钢既具有良好的淬透性，又具有良好的淬硬性。

（×）4．低碳钢为了改善切削加工性，常用正火代替退火工艺。

（√）5．淬火、低温回火后能保证钢件有高的弹性极限和屈服强度、并有很好韧性，它常应用于处理各类弹簧。

（×）6．经加工硬化了的金属材料，为了基本恢复材料的原有性能，常进行再结晶退火处理。

（√）（三）选择题1．钢经调质处理后所获得的组织的是 B 。

A．淬火马氏体 B．回火索氏体 C．回火屈氏体 D．索氏体2．若钢中加入合金元素能使C曲线右移，则将使淬透性 A 。

A．提高 B．降低 C．不改变 D．对小试样提高，对大试样则降代3．为消除碳素工具钢中的网状渗碳体而进行正火，其加热温度是 A 。

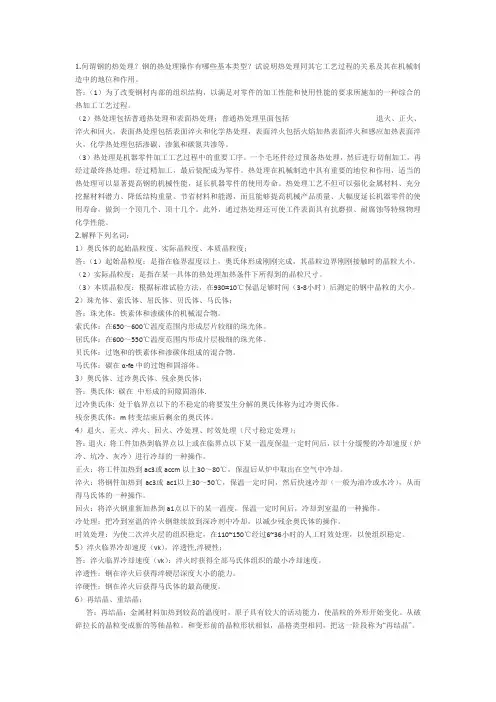

1.何谓钢的热处理？钢的热处理操作有哪些基本类型？试说明热处理同其它工艺过程的关系及其在机械制造中的地位和作用。

答：（1）为了改变钢材内部的组织结构，以满足对零件的加工性能和使用性能的要求所施加的一种综合的热加工工艺过程。

（2）热处理包括普通热处理和表面热处理；普通热处理里面包括退火、正火、淬火和回火，表面热处理包括表面淬火和化学热处理，表面淬火包括火焰加热表面淬火和感应加热表面淬火，化学热处理包括渗碳、渗氮和碳氮共渗等。

（3）热处理是机器零件加工工艺过程中的重要工序。

一个毛坯件经过预备热处理，然后进行切削加工，再经过最终热处理，经过精加工，最后装配成为零件。

热处理在机械制造中具有重要的地位和作用，适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。

热处理工艺不但可以强化金属材料、充分挖掘材料潜力、降低结构重量、节省材料和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命，做到一个顶几个、顶十几个。

此外，通过热处理还可使工件表面具有抗磨损、耐腐蚀等特殊物理化学性能。

2.解释下列名词：1）奥氏体的起始晶粒度、实际晶粒度、本质晶粒度；答：（1）起始晶粒度：是指在临界温度以上，奥氏体形成刚刚完成，其晶粒边界刚刚接触时的晶粒大小。

（2）实际晶粒度：是指在某一具体的热处理加热条件下所得到的晶粒尺寸。

（3）本质晶粒度：根据标准试验方法，在930±10℃保温足够时间（3-8小时）后测定的钢中晶粒的大小。

2）珠光体、索氏体、屈氏体、贝氏体、马氏体；答：珠光体：铁素体和渗碳体的机械混合物。

索氏体：在650～600℃温度范围内形成层片较细的珠光体。

屈氏体：在600～550℃温度范围内形成片层极细的珠光体。

贝氏体：过饱和的铁素体和渗碳体组成的混合物。

马氏体：碳在α-fe中的过饱和固溶体。

3）奥氏体、过冷奥氏体、残余奥氏体；答：奥氏体: 碳在中形成的间隙固溶体.过冷奥氏体: 处于临界点以下的不稳定的将要发生分解的奥氏体称为过冷奥氏体。

第九章钢的热处理原理第十章钢的热处理工艺1,.金属固态相变有哪些主要特征？哪些因素构成相变阻力？答：金属固态相变主要特点：1、不同类型相界面，具有不同界面能和应变能2、新旧相之间存在一定位向关系与惯习面 3、相变阻力大4、易于形成过渡相5、母相晶体缺陷对相变起促进作用6、原子的扩散速度对固态相变起有显著影响…..阻力：界面能和弹性应变能2、何为奥氏体晶粒度？说明奥氏体晶粒大小对钢的性能的影响。

答：奥氏体晶粒度是指奥氏体晶粒的大小。

金属的晶粒越细小,晶界区所占的比例就越大，晶界数目越多（则晶粒缺陷越多，一般位错运动到晶界处即停），在金属塑变时对位错运动的阻力越大，金属发生塑变的抗力越大，金属的强度和硬度也就越高。

晶粒越细，同一体积内晶粒数越多，塑性变形时变形分散在许多晶粒内进行，变形也会均匀些，虽然多晶体变形具有不均匀性，晶体不同地方的变形程度不同，位错塞积程度不同，位错塞积越严重越容易导致材料的及早破坏，晶粒越细小的话，会使金属的变形更均匀，在材料破坏前可以进行更多的塑性变形，断裂前可以承受较大的变形，塑性韧性也越好。

所以细晶粒金属不仅强度高，硬度高，而且在塑性变形过程中塑性也较好。

3..珠光体形成时钢中碳的扩散情况及片,粒状珠光体的形成过程?4、试比较贝氏体转变、珠光体转变和马氏体转变的异同。

答：从以下几个方面论述：形成温度、相变过程及领先相、转变时的共格性、转变时的点阵切变、转变时的扩散性、转变时碳原子扩散的大约距离、合金元素的分布、等温转变的完全性、转变产物的组织、转变产物的硬度几方面论述。

试比较贝氏体转变与珠光体转变的异同点。

对比项目珠光体贝氏体形成温度高温区（A1以下）中温区（Bs以下）转变过程形核长大形核长大领先相渗碳体铁素体转变共格性、浮凸效应无有共格、表面浮凸转变点阵切变无有转变时扩散Fe、C均扩散Fe不扩散、C均扩散转变合金分布通过扩散重新分布不扩散等温转变完全性可以不一定转变组织α+Fe3C α+Fe3C （上贝氏体）α+ε—Fe3C（下贝氏体）转变产物硬度低中5..珠光体、贝氏体、马氏体的特征、性能特点是什么？片状P体，片层间距越小，强度越高，塑性、韧性也越好；粒状P体，Fe3C颗粒越细小，分布越均匀，合金的强度越高。
