山东师范大学数字电路期末考试试卷

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

数字电路-期末考试复习题及答案题目1题目描述请简要解释什么是布尔代数。

答案布尔代数是一种数学结构和符号系统，用来分析和操作逻辑表达式和逻辑函数。

题目2题目描述请说明什么是逻辑门。

答案逻辑门是用来实现布尔代数运算的电子元件，根据输入信号的不同组合产生不同的输出信号。

题目3题目描述请列举并解释四种常见的逻辑门。

答案1. 与门 (AND Gate)：输出为真仅当所有输入都为真。

2. 或门 (OR Gate)：输出为真当至少有一个输入为真。

3. 非门 (NOT Gate)：输出为真当输入为假，反之亦然。

4. 异或门 (XOR Gate)：输出为真当输入中只有一个为真。

题目4题目描述请简述卡诺图的作用。

答案卡诺图是一种通过绘制格子状图表来简化逻辑函数的工具。

它可以帮助找到最简约的逻辑表达式，并减少数字电路的复杂性。

题目5题目描述请解释什么是时序逻辑和组合逻辑。

答案时序逻辑是一种根据输入信号的不同时间顺序产生不同输出的逻辑电路。

组合逻辑是仅根据输入信号的当前状态产生输出的逻辑电路。

题目6题目描述请说明同步电路和异步电路的区别。

答案同步电路中的各个部件在时钟信号的控制下按照一定的顺序工作。

异步电路中的各个部件则不受时钟信号的控制，可以独立工作。

题目7题目描述请列举至少三个常见的数字电路应用。

答案1. 计算机内存2. 数字时钟3. 数据传输和存储系统以上是数字电路期末考试复习题的部分内容，希望能帮助你进行复习。

期末考试试卷（A）卷课程名称：适用年级/专业：试卷类别开卷（）闭卷（√）学历层次本科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．一、填空题（每空2分，共20分）1.逻辑代数中三个最基本的运算是①、②和③。

2.逻辑函数F=A+B+C D的反函数F= ①，对偶式为②。

3.D触发器的特征方程为①，JK触发器的特征方程为②。

4. 型触发器克服了空翻现象。

5.构造一个模10计数器需要①个状态，②个触发器。

二、单项选择（每小题2分，共20分）（A）1、最小项AB C D的逻辑相邻最小项是A. ABC DB. ABC DC. ABC DD.A BC D（）2、若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（C ）位的二进制代码。

A．3 B. 4 C. 5 D. 6（A）3、时序逻辑电路中一定是含A. 触发器B. 组合逻辑电路C. 移位寄存器D. 译码器（D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者A.没有触发器B. 没有统一的时钟脉冲控制C .没有稳定状态 D. 输出只与内部状态有关（）6、某移位寄存器的时钟脉冲频率为100KH Z，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。

A.10μSB.80μSC.100μSD.800ms（D ）7、没有置0功能的触发器是A.RS-FFB.JK-FFC.D-FFD.T-FF（ ）8、一个4位二进制同步加法计数器用作分频器时，若计数脉冲的频率为=CPf160KHZ ，现需要20KHZ 的信号，取自A 、0Q 端的信号 B 、1Q 端的信号；C 、2Q 端的信号 D 、3Q 端的信号（ D ）9、为实现将D 触发器转换为T 触发器，图（一）的虚框内应是A. 或非门B. 与非门C. 异或门D. 同或门 图一（ D ）10、以下表达式中符合逻辑运算法则的是 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1三、证明与化简：（每小题5分，共15分）1、用公式法证明等式A B A B A AB +++B=1成立。

数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。

模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。

2. 解释什么是时序逻辑电路，并给出一个例子。

答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。

数电期末试卷及答案(1)数电期末试卷及答案第一部分：选择题1. 下列哪段代码可以实现2个二进制数的加法？A. y <= x1 + x2;B. y <= x1 xor x2;C. y <= x1 or x2;D. y <= x1 and x2;答案：A2. 如图，若P=0，Q=1，则S2S1S0的值为（MSI）S0 S1 S20 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1A. 010B. 001C. 110D. 100答案：A3. 下列哪个逻辑门的输出始终是0？A. 与门B. 或门C. 非门D. 异或门答案：C4. 如图，若编号相同的控制输入端和定时输入端连接，输出端Q1与标志组Z1连接，D1为1，则经计时电路处理后，输出端Q3的值为 [image: 图片]A. 1B. 0C. 不确定D. 未能实现功能答案：B5. 数字电路门电路中，进行加法运算的电路是A. 选择器B. 与门C. 或门D. 全加器答案：D第二部分：填空题6. 数据位错误率BER是信道传输误码率的一种度量方式，其公式为____________。

答案：BER=已传输的数据包中错误数据包的数量÷已传输的数据包的总数量7. 在卡诺图化简时，最小项指的是只有1个取值为1的项，最大项指的是只有1个取值为0的项。

请将下面的卡诺图进行化简，给出化简后的表达式：[image: 图片]答案：B'D+ACD8. SR型触发器的名称是基于其2个输入端S和R的名称组合而来的，其中S和R代表什么？答案：S代表Set（置位），R代表Reset（清零）9. 四位二进制数1011的十进制数值为___________。

答案：1110. 计数器的输出数值加1的功能被称为“向上计数”，输出数值减1的功能被称为“向下计数”，向上计数的计数器称为___________，向下计数的计数器称为___________。

数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。

2. 解释什么是触发器，并说明其在数字电路中的作用。

答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。

在数字电路中，触发器用于存储数据，实现计数、定时等功能。

3. 什么是组合逻辑电路？请举例说明。

答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

数字电子期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有几种？A. 2种B. 3种C. 4种D. 5种答案：B2. 以下哪个不是基本的逻辑门？A. AND门B. OR门C. NOT门D. XOR门答案：D3. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态只与过去输入状态有关答案：A5. 以下哪个是时序逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态与当前输入状态和过去输入状态都有关答案：D二、填空题（每空2分，共20分）6. 数字电路中，最基本的信号类型是______和______。

答案：数字信号；模拟信号7. 一个完整的数字系统通常由______和______两部分组成。

答案：硬件；软件8. 在数字电路中，常用的计数器类型有二进制计数器、______计数器等。

答案：十进制9. 一个8位的寄存器可以存储______个二进制位。

答案：810. 在数字电路中，信号的频率越高，其传输的______也越高。

答案：数据量三、简答题（每题10分，共30分）11. 简述数字电路与模拟电路的主要区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，且易于实现大规模集成。

模拟电路则在信号处理的精度和连续性上有优势。

12. 解释什么是触发器，并简述其在数字电路中的作用。

答案：触发器是一种具有记忆功能的电路元件，可以存储一位二进制信息。

在数字电路中，触发器常用于存储中间结果，实现寄存器、计数器等功能。

13. 描述数字电路中同步计数器和异步计数器的区别。

答案：同步计数器的时钟信号同时控制所有触发器的时钟输入，而异步计数器的触发器时钟输入是独立控制的。

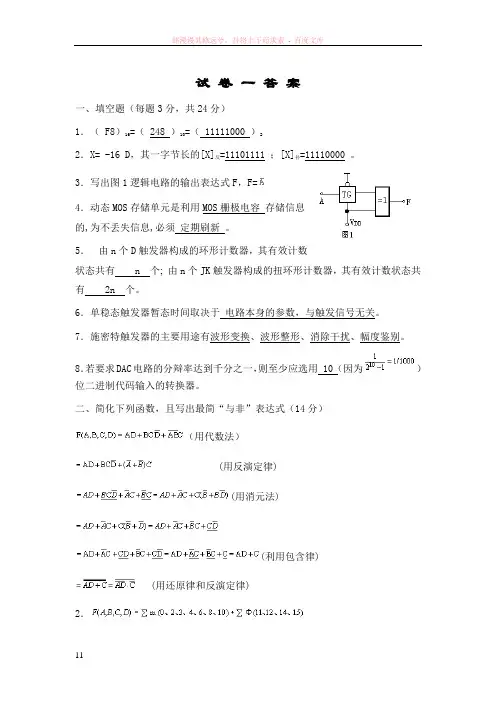

试卷一答案一、填空题（每题3分，共24分）1．（ F8）16=（ 248 ）10=（ 11111000 ）22．X= -16 D，其一字节长的[X]反=11101111 ；[X]补=11110000 。

3．写出图1逻辑电路的输出表达式F，F=4．动态MOS存储单元是利用MOS栅极电容存储信息的,为不丢失信息,必须定期刷新。

5．由n个D触发器构成的环形计数器，其有效计数状态共有 n 个; 由n个JK触发器构成的扭环形计数器，其有效计数状态共有 2n 个。

6．单稳态触发器暂态时间取决于电路本身的参数，与触发信号无关。

7．施密特触发器的主要用途有波形变换、波形整形、消除干扰、幅度鉴别。

8．若要求DAC电路的分辩率达到千分之一，则至少应选用 10 （因为）位二进制代码输入的转换器。

二、简化下列函数，且写出最简“与非”表达式（14分）（用代数法）(用反演定律)(用消元法)(利用包含律)(用还原律和反演定律)2．解：将上式填入卡诺图如图2。

含有无关项的逻辑函数化简时可根据实际情况将无关项做“0”或“1”处理，以使函数可以化到最简。

若不考虑约束条件则最简与或式为当考虑约束条件则最简与或式为三、（10分）分别用TTL“与非”门和OC门，实现函数，画出逻辑电路图。

解：用TTL“与非门”实现时，必须将表达式变成“与非”--“与非”式，然后再画逻辑图。

由此可得：用OC门实现时，由于OC门具有线与的逻辑功能，可直接按表达式画图。

如图3所示。

四、用四输入数据选择器实现函数（8分）解：用代数法求。

根据逻辑表达式，其有四个输入变量A、B、C、D，而四选一数据选择器只需两位地址代码和，若选A和B作为选择器的地址输入，A =、B =,余下的项可选作数据输入用。

于是将表达式进行变换，变化成每项都含有A和B原变量和反变量组成的表达式。

由此可知：D0=0 D1=D D2= D3=1根据得到的表达式可画出逻辑图五、设8421BCD码对应的十进制数为X，当X ≤2,或≥7时电路输出F为高电平,否则为低电平。

《数字电路与数字逻辑》期末考试试卷考生注意：1．本试卷共有五道大题，满分100分。

2．考试时间90分钟。

3．卷面整洁，字迹工整。

4．填写内容不得超出密封线。

一、填空题（每小题1分，共20分） 1．将下列二进制数转为十进制数 （1010001）B = （ ）D （11．101）B=（ ）D 2．将下列有符号的十进制数转换成相应的二进制数真值、原码、反码和补码（+）=（ ）真值= （ ）原码=（ ）反码 = （ ）补码 3．把下列4个不同数制的数D 、(27A)H 、(10110)B 、(67)O 按从大到小的次序排列（ ）>（ ）>( )>( ) 。

4．对于D 触发器，欲使Q n+1=Q n ，输入D=（ ），对于T 触发器，T=（ ） ROM 芯片，地址）条，数据线为译码器。

7． 存储器起始地址为全0，256K*32的存储系统的最高地址为（ ）。

8．将下列各式变换成最简与或式的形式=+B A （ ）=+B A A （ ）=++C B C A AB （ ） 9．五级触发器的进位模数最大为（）进制。

评卷人二、组合电路设计题（每空10分，共20分）1．用八选一数据选择器74LS151实现逻辑函数ACBCABCBAL++=),,(（10分）2、用74LS138设计一个电路实现函数F = AB+ BC （提示：在74LS138的示意图上直接连线即可）（10分）评卷人三、组合电路分析题（共10分）已知逻辑电路如下图所示，分析该电路的功能。

评卷人四、分析题（共24分）1、分析如下的时序逻辑电路图，画出其状态表和状态图，并画出Q1，Q2的波形图，Q1Q2初态为00。

（14分）2、电路如图所示，要求写出它们的输出函数表达式，化简，并说出它们的逻辑功能。

（10分）得分评卷人五、设计题（共26分）1．用JK触发器设计一个“111”序列检测器，允许重复，要求用一个输出信号来表示检测结果。

（16分）2、试用74161设计一个同步十进制计数器，要求采用两种不同的方法。

数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1 和0 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A B C D+A+B+C+D= 1 。

6、逻辑函数F=ABA+++= 0 。

BABBA7、O C门称为集电极开路门，多个O C门输出端并联到一起可实现线与功能。

8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2个稳态，存储8位二进制信息要8个触发器。

10、一个基本R S触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=0且R=0的信号。

11、一个基本R S触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是R S=0。

12、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

二、选择题1、一位十六进制数可以用 C 位二进制数来表示。

A.１B.２C.４D. 162、十进制数25用8421BCD码表示为 B 。

A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。

A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输入情况下，“与非”运算的结果是逻辑0。

试题一一、填空题。

(每空1分，共30分)。

1、(11001.01)2 =( )8=( )|6=( )102、十进制整数转换成二进制时采用 ______ 法；十进制小数转换成二进制时采用 _______ 法。

3、由三种最基本的逻辑关系有导出的几种常用的逻辑运算 ________ 、4、逻辑函数有四种表示方法，它们分别是 _______ 、_____ 、____ 和 _______ O5、消除竞争冒险的方法有 _____ 、______ 、_____ 等。

6、按逻辑功能分类，触发器可分为 _______ 、_______ 、________________ 等四种类型。

7、从结构上看，吋序逻辑电路的基本单元是 ___________ 。

8、J K触发器特征方程为____________ o9、A/D转换的一般步骤为：取样、 _______ 、_______ 、编码。

10、___________________________________________________ 一个EPROM有18条地址输入线，其内部存储单元有_____________ 个。

11、_____________________________ D/A转换器的主要参数有、和o12、__________________________________________________ 就逐次逼近型和双积分型两种A/D转换器而言，____________________ 的抗干扰能力强， _______ 的转换速度快。

二、选择题。

(每题1分，共15分)1、以下说法正确的是()：(A)数字信号在大小上不连续，时间上连续，模拟信号则反之；(B)数字信号在大小上连续，时间上不连续，模拟信号则反之；(C)数字信号在大小和时间上均连续，模拟信号则反之；(D)数字信号在大小和吋间上均不连续，模拟信号则反之；2、A+BC=()。

(A)A+B (B) A+C (C) (A+B) (A+C) (D) B+C3、具有“有1出0、全0出1”功能的逻辑门是()。

数电期末考试题及答案解析一、选择题1. 在数字电路中，最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：C解析：在数字电路中，最基本的逻辑关系是反相器（非逻辑），它是所有其他逻辑门的基础。

2. 下列哪个不是组合逻辑电路的特点？（）A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案：C解析：组合逻辑电路的特点是无记忆功能，输出只依赖于当前输入，结构简单，而输出不能延迟输入。

3. 触发器的主要用途是（）。

A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案：B解析：触发器是一种具有记忆功能的电路元件，主要用于实现时序逻辑。

二、填空题1. 一个4位二进制计数器可以计数到 _________ 。

答案：15解析：4位二进制计数器的计数范围是从0到2^4-1，即从0到15。

2. 一个D触发器的Q端在时钟信号的上升沿触发时，Q端输出的是_________ 。

答案：D输入端的当前状态解析：D触发器在时钟信号的上升沿触发时，Q端输出的是D输入端的当前状态。

三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，触发器在时钟信号的上升沿或下降沿同时触发。

而异步时序逻辑电路中的触发器没有统一的时钟信号，触发器的触发时间取决于输入信号的变化。

解析：同步时序逻辑电路的优点是设计简单，易于实现同步操作，但可能存在时钟偏斜和传播延迟问题。

异步时序逻辑电路的优点是不受时钟信号限制，可以灵活设计，但设计复杂，难以实现大规模集成。

四、计算题1. 假设有一个4位二进制计数器，初始状态为0000，求在经过10个时钟周期后计数器的状态。

答案：1010解析：4位二进制计数器从0000开始计数，每经过一个时钟周期，计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。

数电期末考试试卷一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算2. 以下哪个不是组合逻辑电路的特点？A. 输出只与当前输入有关B. 输出与输入的过去状态有关C. 没有反馈回路D. 可以并行工作3. 触发器的主要用途是：A. 实现逻辑运算B. 存储二进制数据C. 作为放大器使用D. 进行信号调制4. 在数字电路中，同步计数器和异步计数器的主要区别是：A. 同步计数器的时钟频率更高B. 异步计数器的计数速度更快C. 同步计数器的输出是同步的D. 异步计数器的计数过程是连续的5. 下列哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗大D. 易于实现大规模集成电路6. 以下哪个是数字电路中常用的时钟信号？A. 正弦波B. 方波C. 锯齿波D. 三角波7. 以下哪个不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 锁存器8. 在数字电路中，布尔代数的基本运算不包括：A. 与B. 或C. 非D. 加9. 以下哪个是数字电路中实现数据传输的常用方式？A. 并行传输B. 串行传输C. 模拟传输D. 无线传输10. 以下哪个是数字电路中实现数据存储的常用方式？A. 静态RAMB. 动态RAMC. 只读存储器D. 所有选项都是二、填空题（每空1分，共10分）11. 数字电路中最基本的逻辑门是______和______。

12. 一个4位二进制数可以表示的最大十进制数是______。

13. 一个3位二进制计数器的最大计数值是______。

14. 在数字电路中，一个8位的寄存器可以存储的二进制数据量是______位。

15. 布尔代数中的德摩根定律指的是非（A与B）等价于______与______。

三、简答题（每题5分，共10分）16. 简述数字电路与模拟电路的主要区别。

17. 描述同步计数器和异步计数器的工作原理及其应用。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电路的特点？A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案：C2. 数字信号的特点是什么？A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案：B3. 逻辑门电路中最基本的逻辑关系是？A. ANDB. ORC. NOTD. XOR答案：C4. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案：B5. 触发器的主要功能是什么？A. 放大信号B. 存储信息C. 转换信号D. 滤波答案：B6. 以下哪个不是数字电路设计中的优化目标？A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案：C7. 在数字电路中，同步信号的主要作用是什么？A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案：A8. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 计数器D. 译码器答案：C9. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案：C10. 以下哪个是数字电路中的存储元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：B二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑运算包括________、________和________。

答案：与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。

答案：算术逻辑单元、控制单元、存储器3. 在数字电路中，________是用来表示信号状态的最小单位。

答案：位（bit）4. 一个二进制数的位数越多，其表示的数值范围________。

答案：越大5. 触发器的输出状态取决于________和________。

答案：当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。

数电期末试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案：B3. 触发器的主要用途是：B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案：B4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案：D5. 下列哪个是同步时序逻辑电路的特点？A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案：A二、填空题（每空2分，共20分）1. 一个完整的数字系统包括________和________。

答案：组合逻辑部分；时序逻辑部分2. 布尔代数的基本运算有________、________和________。

答案：与；或；非3. 一个D触发器具有________个稳定状态。

答案：24. 一个4位二进制计数器可以计数到________。

答案：155. 一个8位的寄存器可以存储________位二进制数。

答案：8三、简答题（每题10分，共30分）1. 简述什么是同步时序逻辑电路，并给出其与异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的，即所有触发器在相同的时钟脉冲下更新状态。

与异步时序逻辑电路相比，同步时序逻辑电路具有更少的时钟偏斜，设计更简单，但可能存在竞争冒险问题。

2. 解释什么是冒险和竞争冒险，并说明它们的区别。

答案：冒险是指在逻辑电路中，由于电路的延迟，输出在稳定状态之间短暂地出现不确定状态的现象。

竞争冒险是指由于电路中存在多条路径到达某个逻辑门，不同路径的延迟时间不同，导致输出在稳定状态之间出现不确定状态的现象。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的输出为高电平的条件是：A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A2. 下列哪个不是数字电路的特点？A. 抗干扰能力强B. 运算速度快C. 体积小D. 功耗大答案：D3. 在数字电路中，一个触发器的输出状态由以下哪个因素决定？A. 当前输入B. 过去的输入C. 外部控制信号D. 以上都是答案：D4. 以下哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有反馈回路D. 输出状态随输入状态变化而变化答案：B5. 一个D触发器的输出Q与输入D的关系是：A. Q始终等于DB. Q始终等于D的反相C. Q在时钟上升沿等于DD. Q在时钟下降沿等于D答案：C6. 在数字电路中，一个计数器的输出在每个时钟脉冲后：A. 增加1B. 减少1C. 保持不变D. 随机变化答案：A7. 一个7段显示器可以显示多少个不同的数字？A. 7B. 10C. 16D. 64答案：B8. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D9. 在数字电路中，一个寄存器的主要用途是：A. 存储数据B. 放大信号C. 产生时钟信号D. 进行算术运算答案：A10. 以下哪种类型的存储器是易失性的？A. ROMB. RAMC. EPROMD. EEPROM答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“或”运算的输出为低电平的条件是_______。

答案：所有输入都为低电平2. 一个完整的数字系统通常包括_______和_______两个部分。

答案：输入/输出系统、中央处理单元3. 在数字电路中，一个D触发器的输出Q在时钟信号的_______沿更新。

答案：上升4. 一个4位的二进制计数器能够表示的最大数值是_______。

.第一套一、选择题（本大题共10道小题，每小题2分，共20分。

）1. 用编码器对16个信号进行编码，其输出二进制代码的位数是( ) A.2位B.3位C.4位D.16位2. 逻辑函数F=(A+B)(B+C )的对偶式F ′=( ) A.B A +B CB.AB+B CC. B A +CD.AB+B C3.一个8选一数据选择器的地址输入端有_______个。

( ) A.1 B.2 C.3 D.44.同步时序电路和异步时序电路比较，其差异在于后者( ) A.没有触发器 B.没有统一的时钟脉冲控制 C.没有稳定状态D.输出只与内部状态有关5. 如下图所示电路中，只有______不能实现Q n+1=n Q 。

( )6.下列各函数等式中无冒险现象的函数式有（ ） A.F= F=C B +AC+A B+BC+A B +C A B.F=C A +BC+A B C.F=A C +BC+A B +A B D.C B +AC+A B7.JK 触发器在CP 作用下，若状态必须发生翻转，则应使（ ） A.J=K=0 B.J=K=1 C.J=O ，K=1 D .J=1，K=08. 下列电路中，不属于组合逻辑电路的是( ) A.编码器B.全加器C.寄存器D.译码器9. 可以用来实现并/串转换和串/并转换的器件是( ) A.计数器B.全加器C.移位寄存器D.存储器10. 自动产生矩形波脉冲信号为( ) A.施密特触发器 B.单稳态触发器 C.T 触发器 D.多谐振荡器1. 八进制数 (34.2 ) 8 的等值二进制数为 ；十进制数 98 的 8421BCD 码为。

2. 二极管内含PN 结，PN 结在导电性能上的最大特点是_______________。

3.函数)(D C A AB A Y +++=，其反函数为 ，对偶式为 。

4.常见的脉冲产生电路有 ，常见的脉冲整形电路有 。

5. A/D 转换器的主要参数有 ， 。

6. 四位环型计数器和扭环形计数器，初始状态是1000，经过5个时钟脉冲后，状态分别为 和 。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 在数字电路中，使用最广泛的逻辑门是（）。

A. 与非门B. 或非门C. 异或门D. 非门答案：A6. 一个D触发器的输出状态取决于（）。

A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案：D7. 在数字电路中，一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 8答案：A8. 一个4位二进制计数器的计数周期是（）。

A. 8B. 16C. 32D. 64答案：B9. 一个JK触发器在J=0，K=1时的输出状态是（）。

A. 保持不变B. 置0C. 置1D. 翻转答案：D10. 在数字电路中，一个同步计数器与异步计数器的主要区别是（）。

A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以产生________种不同的输出状态。

答案：82. 一个D触发器在时钟信号的上升沿到来时，其输出状态将________输入端的数据。

答案：复制3. 一个4位二进制计数器的计数范围是从________到________。

答案：0000到11114. 在数字电路中，一个与非门的输出状态与输入状态之间的关系是________。

答案：反相5. 一个JK触发器在J=1，K=0时的输出状态是________。

答案：置16. 在数字电路中，一个3线-8线译码器的输出线数是________。

山东师范大学计算机网络复习资料期末考试试卷及参考答案二、判断题1—5 ×√×××6-10 ××√×√三、连线题1.（5分）描述专用连接和非专用连接这两种连接类型之间的不同？答：专用连接的唯一目的就是提供Internet的连接性。

非专用接入，其线路既可以用于访问internet，也可以用于其他用途。

2．（10分）绘制两张基本的图表（标记出所有组件），第一张图表示用户使用调制解调器进行单个用户的Internet接入，第二张图表表示用户使用路由器进行多个用户Internet接入。

3．(9分)列出3个门户网站的URL并简要描述每个网站的特性。

答：（1）/doc/43334081.html,。

最早的也是最大的门网站之一。

它是手工进行维护的，其链接比搜索引擎中查到的连接有更高的质量。

有“黄页”和“白页”，可以帮助查找企业和个人。

（2）/doc/43334081.html,。

新浪网是一家服务于全球华人社群居领导地位的门户网站。

提供线上新闻、娱乐、社群及商务服务。

新浪网是由位于中国大陆、香港、台湾和北美的四个本地化网站组成的中文网路，各地员工分别负责本地网站每日的内容制作和更新。

（3）/doc/43334081.html,。

google目前规模最大的搜索引擎，并向Yahoo、AOL等其他目录索引和搜索引擎提供后台网页查询服务。

Google数据库存有３０亿个Web文件。

属于全文（Full Text）搜索引擎。

4. (6分)回答以下关于HTML中的组标记的问题：（1）哪个组标记用来创建一个下拉式文本框？（2radio类型及checkbox类型。

如果限制用户只能选择一个选项，那么应该选择那种类型？答：（1）（3文本框（2）（3分）应该选择radio类型。

5.(10分)填写下面这些在提供Internet连接中所遗漏的步骤。

（每步2分）第一步：确定潜在用户的数目第二步：确定应用类型和用途第三步：确定带宽和服务项目第四步：确定ISP第五步：选择Internet名称和注册第六步：决定设备需求第七步：实现解决方案。
