运动场地示意图

田径场地示意图田径运动场地和设备田径场跑道近代田径场与田径场跑道的形状和长度都经历了一个发展、完善和标准化的过程。

在跑道建造中曾有过半圆式、篮曲式、三圆心式、尖圆式和多圆心式,前3种形式曾经流行一时,现在400米半圆式跑道已成为世界各国广泛采用的标准跑道。

国际田径竞赛规则规定，200米以上径赛项目只有在周长400米的跑道上创造的成绩、纪录，才能被正式承认。

尽管规则对跑道的周长有了规定，但是对于直段长和弯道长却没有严格的限制。

400米半圆式跑道的弯道半径约在36～38米之间。

中国现在通用的400米标准半圆式田径场，弯道半径为36米,弯道长为228.08米,直段长为171.92米。

标准田径场的跑道设有6～8条分道，每条分道宽为1.22～1.25米。

每条分道用宽5厘米的分道线分开，分道线宽度包括在里侧分道宽度内。

跑道的最里边和最外边都安装宽不少于5厘米高出跑道地面5厘米的突沿每条分道的长度是以内突沿或左侧分道线为基准来计算的。

第1条分道的长度是以内突沿外面30厘米处计算，其余各分道都以左侧分道线外面20厘米处计算。

通常把计算跑道长度的线叫计算线。

计算线在跑道上是不画出来的。

跑道和田赛场地的前后倾斜度不应超过1/1000，即100 米长的跑道，起点处的地面比终点处地面不得高出10厘米，左右倾斜度不应超过1/100，即10米宽的跑道，最外侧地面不得高出最里侧地面10厘米。

凡是在不符合上述规则要求的场地上创造的成绩不能承认为纪录。

3000米障碍跑的第4个障碍是一个带水池的障碍设置这个水池障碍的办法有两种，一种是把它设在跑道里侧，另一种是把它设在跑道外侧。

中国水池障碍多设在跑道里侧。

为便于径赛的裁判和组织工作，一般采用终点集中设置的办法，将各项的终点统一设在一个直段末端的直曲段交界线上。

各项起点的位置是根据终点的位置推算决定的。

在直道上分道跑项目的起跑线是一条直线；在弯道上分道跑和部分分道跑项目的起跑线是“阶梯式”的；在不分道跑项目中采用弧形起跑线。

棒球比赛各位置平面示意图及位置规则棒球比赛各位置平面示意图棒球运动场地应设在地面乎整、四周比较开阔的地方。

场内和有效比赛区内不得有任何障碍物。

场上画有四个垒位、若干个区域并设置一个后挡网(图103)。

测画运动场地时，首先必须确定击球方向和本垒位置，为了避免阳光晃眼，影响投手和击球员的视线，本垒最好位于比赛场地的西南偏西的方向。

签个场地的形状距离和画法如下：棒球比赛运动场地包括界内地区和界外地区，界内地区分内场和外场。

内场为正方形，四角各设一个垒位，名为本垒、一垒、二垒和三垒。

相邻两垒之间的距离(即正方形的边长)为27.43米，一、二垒之间的边线和二、三垒之间的边线均称内场线。

从本垒尖角顶点分别通过一、三两垒的边线延长线林外场线，外场线至少长76.24米如果场地面积许可，一、三垒的边线延长线可达97.54米。

在两条边线的末端各插一支高至少为2.50米的白色标杆。

从本垒尖角顶点至二垒巾心点的距离为38.79米。

本垒打线的画法是：以投手板的前沿中心点为圆儿.以64.30米之长为半径，画一弧线与两侧边线相交，此段弧线称本垒打线。

本垒打线两侧最短处仍为76.24米，当中最远处为82.74米(图104)。

由两条内场线、两条外场线和本垒打线围绕构成的面积称为外场。

从本垒经二垒向外的延长线可达121.92米。

投手板和投球区：投手板可用较塑料、木料或摄皮胶板制成，长61厘米宽15厘米，安装在内场中央的投手区内，投手板的前沿中心和本垒尖角间的距离为18.44米，投手板周围应有0.60米宽，1.51米长的平台。

投手板和平台应高出地面0.38米，板的四周应向四个垒位方向逐渐向下倾斜成坡形。

也可以高出地面0.25米，向直径为5.49米(从投手板的中心向本垒方向3.25米，向二垒方向 2.24米)的投球区四周逐渐向下倾斜成坡形(图105之一)。

在本垒两侧要各画一个长方形的击球员区，击球员区长1.82米，宽1.22米，两区的外边距本垒边沿应为0.15米。

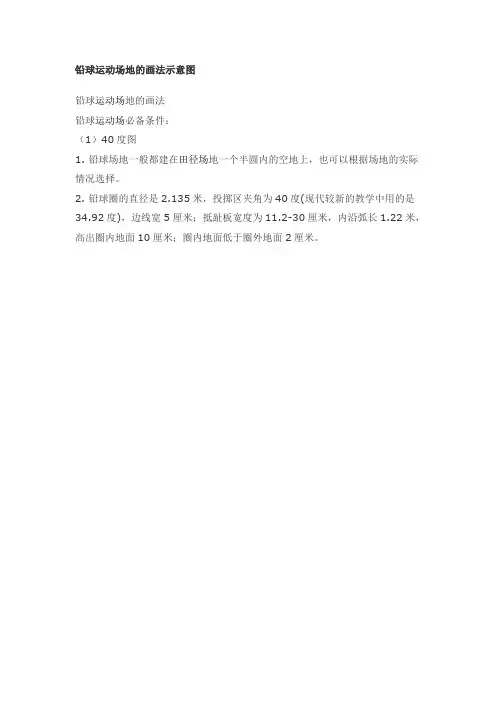

铅球运动场地的画法示意图
铅球运动场地的画法
铅球运动场必备条件：
（1）40度图
1. 铅球场地一般都建在田径场地一个半圆内的空地上，也可以根据场地的实际情况选择。

2. 铅球圈的直径是2.135米，投掷区夹角为40度(现代较新的教学中用的是34.92度)，边线宽5厘米；抵趾板宽度为11.2-30厘米，内沿弧长1.22米，高出圈内地面10厘米；圈内地面低于圈外地面2厘米。

（2）34,92度图
34.92度图的画法是一致的如下图，但画的玄的长度不一样，具体画法是，以1.0675长的半径画圆，在圆心画条直线AB，在A、B为原点各以长为1.263半径画弧与大圆各交于C和D。

经大圆的圆心O各过C、D两点向外画两条射线所围成的小角就是34.92度。

（其中；AC=BD=1.263，CD=0.641，
AB=2.135）
画线痕
1. 在空地上拉出一直线OE；以O为圆心、1.0675米为半径画一个圆。

2. 用一条74厘米的木尺与纵轴线垂直并等分，相交与OE之间的圆弧上，得C、D两点。

3. 连接OC、OD并延长，两条线之间就是铅球落地区域。

4. 通过O点画一直径与OE垂直，和圆相交的直线得A、B点，延长OA、OB 到圆外，形成75厘米得短线，就是犯规线。

画实线（5厘米宽）
1. 投掷圈：沿线痕画在弧外侧。

2. 落地区：沿线痕画在区外侧。

3. 犯规线：沿线痕画在前侧。

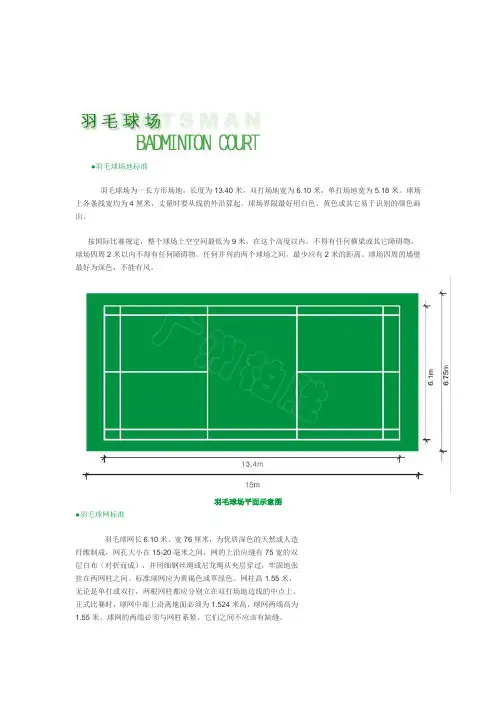

●羽毛球场地标准羽毛球场为一长方形场地，长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。

球场上各条线宽均为4厘米，丈量时要从线的外沿算起。

球场界限最好用白色、黄色或其它易于识别的颜色画出。

按国际比赛规定，整个球场上空空间最低为9米，在这个高度以内，不得有任何横梁或其它障碍物，球场四周2米以内不得有任何障碍物。

任何并列的两个球场之间，最少应有2米的距离。

球场四周的墙壁最好为深色，不能有风。

羽毛球场平面示意图●羽毛球网标准羽毛球网长6.10米、宽76厘米，为优质深色的天然或人造纤维制成，网孔大小在15-20毫米之间，网的上沿应缝有75宽的双层白布（对折而成），并用细钢丝绳或尼龙绳从夹层穿过，牢固地张挂在两网柱之间。

标准球网应为黄褐色或草绿色。

网柱高1.55米，无论是单打或双打，两根网柱都应分别立在双打场地边线的中点上。

正式比赛时，球网中部上沿离地面必须为1.524米高，球网两端高为1.55米。

球网的两端必须与网柱系紧，它们之间不应该有缺缝。

●PVC运动地板材料的优势⒈能够用最少的初期投资费用创造出最佳的体育活动空间。

⒉ PVC弹性地板材料是国际正式的包括篮球在内的所有球类运动场地的最佳选择之一。

PVC运动地板能被用来铺设国际公认的羽毛球、乒乓球、排球、手球等的比赛场地。

⒊与硬质地面相比，具有良好的安全性、减震性和反弹力，自身的运动性也得到充分的发挥。

⒋耐用、美观，并有多种颜色和款式可供选择。

●pvc运动地板结构设计与特点本产品由PVC发泡缓冲层、玻璃纤维加强层和PVC耐磨面层组成。

1.100%纯PVC耐磨面层，经防老化和紧固技术处理，耐磨耐压，使用寿命可达15年。

2. 玻璃纤维加强层起到稳定场地尺寸、延长使用寿命的作用，使地板永不收缩，性能更加稳定，使运动员发挥出更好的水平。

3. 封闭式PVC发泡缓冲层材料如气垫式构造，提供绝对的安全性、回弹性和标准的吸振性，吸振率达到30%—50%。
