电气工程施工作业指导书

篇一:电力作业指导书电力施工作业指导书一、杆上电器设备安装1、杆上电气设备的安装符合下列规定:（1）安装应牢固可靠；(2) 电气连接处均应涂电力复合脂,且接触紧密。

不同金属材质连接时应有过渡措施.2、杆上变压器安装符合下列规定：（1) 油枕油位正常；外壳干净;(2）接地电阻≤4ω;（3) 呼吸孔道通畅。

(4）安装水平,排线整齐。

（5) 本工程双杆变台全部采用t接（6) 引下线采用blv-35mm2塑料绝缘线。

(7）低压配线采用的电缆经保护钢管下地进入配电箱。

保护钢管采用g50，上端用煨弯机煨出90°弯头,并用橡皮泥封堵。

(8）低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。

(9）具体各横担及设备的安装位置及方式见附图1（10）低压侧宜面向宜检修侧。

(11）变压器固定横担见附图(12）工作接地使用blv-50～90mm2 。

3、跌落式熔断器安装符合下列规定：(1) 转轴灵活，熔管不应有吸潮膨胀或弯曲现象；（2) 熔管轴线与铅垂线交角为15°～30°,水平相间距不应小于500mm。

（3）上下引线压紧，与线路导线连接紧密.(4) 引上及引下线采用blv—35mm2塑料绝缘线。

(5）安装高度离地面不宜超5米。

(6）采用m10＊40的不锈钢螺栓连接引线。

4、杆上隔离开关的安装应符合下列规定：(1）操作机构灵活。

操作机构距地面1.2m。

操作杆要根据实测数据下料。

本工程不采用隔缆杆,其操作机构安装于终端杆方向的反侧。

(2) 合闸时接触紧密，分闸后应有不小于200mm的空气间隙.三极隔开的动作不同期值不应大于5mm。

（3) 隔开抱箍的安装位置及材料选用见附表。

(4) 隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连.既本线压镀锡铜接线端子与隔离开关相连，另外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。

5、杆上避雷器安装应符合下列规定：(1) 排列整齐，相间距离，1-10kv时不小于350mm；1kv以下时不小于150mm。

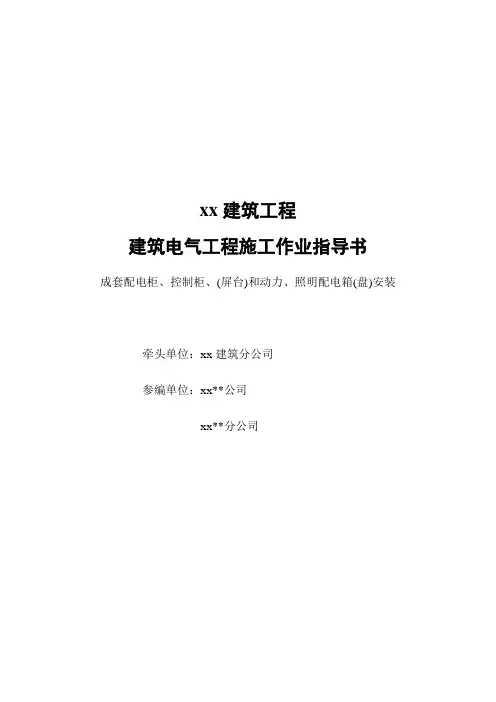

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

电气工程作业指导书第一章技术准备阶段1、图纸会审时应主要审核电气器具、设备与设备层、顶层及暖气环路层的暖气片位置、各类风管、水平线槽、干管走向、厨房内操作台、吊柜、煤气、洗菜盆、烟道、卫生间内的脸盆、门厅处吊柜的位置，仔细核对相关专业图纸尺寸，发现有不合理处，在设计交底时办理一次性的变更洽商。

2、住宅室内插座及灯具平面位置尺寸应在审图阶段(施工预留预埋前)确定,并标注在施工平面图上.注意客厅、主卧等预留空调插座房间的暖气立管，如无设计要求，插座一律距结构外墙为500mm（注意考虑内保温墙的厚度）。

3、预留在二次结构内安装的线管位置必须与土建建筑图核对细部尺寸，不得利用电气平面图比例测量，以防产生误差。

4、工程主要部位：设备间、变配电室、消防泵房、中水机房、直燃机房、空调机房、多功能厅、竖井等部位，主电源的敷设方式（桥架、线槽、电缆）及走向位置必须与设备专业工长，在图纸会审阶段进行专业间的技术磋商与协调，落实图纸中有关专业施工存在的问题,尽量避免管道交叉,位置重合或安装后位置不符合施工规范等问题，必须在设计交底时办理一次性的变更洽商。

消防泵房、中水机房、给水机房、直燃机房、空调机房等，循环泵电源管及其他设备电源管，与设备基础的地线跨接应按“2005年92DQ13-1(46页)”做法施工。

5、为确保管路走向合理，施工前对标准层暗敷设的管路绘制实际走向管线的翻样图，做到标准层强弱电管路走向一致、做法一致，设备原件的位置统一，管线最大程度走近距离。

6、图纸会审后，对各设备间、变配电室、强弱电竖井线槽桥架及插接母线必须做走向、标高翻样图，厂家确定后，要求厂家根据实际现场情况进行二次翻样，翻样图未审定前不得进行加工，材料进场时按照翻样图进行验收，减少浪费，翻样图作为加工施工订货及现场的原始依据。

特此强调，强电竖井落地配电柜及配电柜计量柜，电源进线建议采用下进线方式。

7、依据图纸竖井轴线、配电柜的位置、配电柜的尺寸，在本层地面预留预埋与电缆匹配的钢套管，套管要做地线跨接。

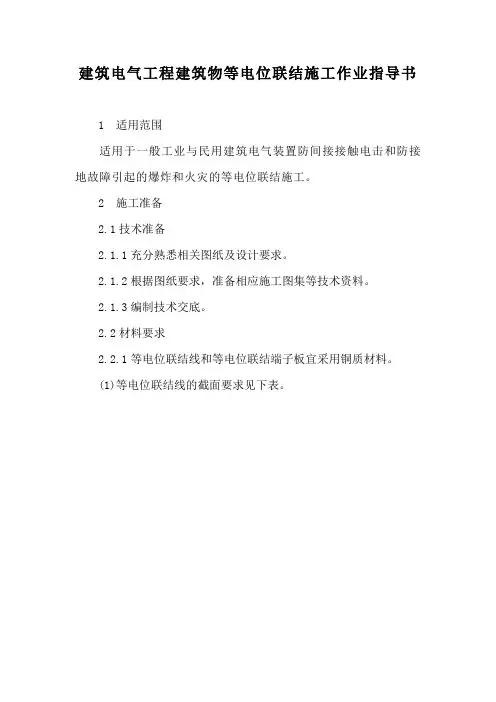

建筑电气工程建筑物等电位联结施工作业指导书1 适用范围适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。

2 施工准备2.1技术准备2.1.1充分熟悉相关图纸及设计要求。

2.1.2根据图纸要求，准备相应施工图集等技术资料。

2.1.3编制技术交底。

2.2材料要求2.2.1等电位联结线和等电位联结端子板宜采用铜质材料。

(1)等电位联结线的截面要求见下表。

等电位联结线的截面要求表(2)等电位联结端子板的截面不得小于所连接等电位联结线截面。

2.2.2热镀锌钢材(圆钢、扁钢等)。

2.2.3辅材(电焊条、铜焊条、氧气、乙炔等)。

以上材料应有材质检验证明及产品出厂合格证。

2.3作业条件2.3.1等电位端子板(箱)施工前，土建墙面应刮白结束。

2.3.2进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。

2.3.3进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。

3 施工工艺3.1工艺流程3.2操作工艺3.2.1总等电位端子箱、局部等电位端子箱施工根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。

确定位置后，将等电位端子箱固定。

3.2.2厨、卫间等电位施工(1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。

地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。

厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。

连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。

抱箍内径等于管道外径，抱箍大小依管道大小而定。

等电位联结线采用BV－1×4mm2铜导线穿塑料管于地面或墙内暗敷设。

(2)在厨房、卫生间地面或墙内暗敷设不小于25×4mm镀锌扁钢构成环状。

地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。

电气工程维修作业指导书一、维修作业概述电气设备的维修工作是确保其正常运行和延长使用寿命的关键环节。

本指导书旨在提供一套维修作业的准则，以确保维修过程的安全性、高效性和可靠性。

二、安全措施1. 维修人员必须佩戴符合标准的个人防护装备，包括安全帽、防护眼镜、耳塞等。

2. 在进行维修作业之前，确认设备已经断电，并采取合适的断电措施，如拆除保险丝、关闭相应的电源开关。

3. 高压电气设备的维修应由持有相应资质的电工进行，严禁未经授权人员擅自操作。

4. 在维修过程中，严禁使用损坏的或不合格的电工工具，必要时使用绝缘工具。

5. 在维修作业完成后，必须进行设备的功能检查，并确保设备连接正确、绝缘无损伤。

三、维修作业步骤1. 故障诊断：仔细分析设备的故障现象，结合维修记录和设备图纸，确定故障原因。

2. 零部件更换：根据故障诊断结果，使用合适的工具拆卸故障零部件，并更换新的零部件。

注意遵循厂商的维修流程和使用说明，避免人为破坏设备。

3. 接线调试：更换零部件后，按照设备图纸进行正确的接线工作。

在接线调试之前，必须确认设备已经停电，并采取相应的安全措施。

4. 电源接通：在完成接线调试后，将电源重新接通。

注意观察设备运行状态，确保设备运转正常。

5. 功能测试：对维修完成的设备进行全面的功能测试，确保设备各项功能正常。

此步骤可以调整设备参数，以提高设备的性能指标。

四、维修注意事项1. 维修人员在进行维修操作前，必须熟悉设备的技术资料和维修手册，并遵循操作规程。

2. 维修过程中，严禁随意更换设备零部件或私自改动设备结构。

3. 设备维修完成后，必须进行记录和报告，包括维修日期、维修人员、维修内容、更换的零部件等信息，并及时归档。

4. 维修人员需要定期接受技术培训，与相关领域的新技术和新设备保持同步。

五、紧急情况处理1. 在维修过程中，如发现紧急情况，必须立即采取措施确保人身安全，如暂停维修操作、报警求助等。

2. 对于无法在维修现场解决的紧急情况，应及时报告上级，并按照公司预案进行处理。

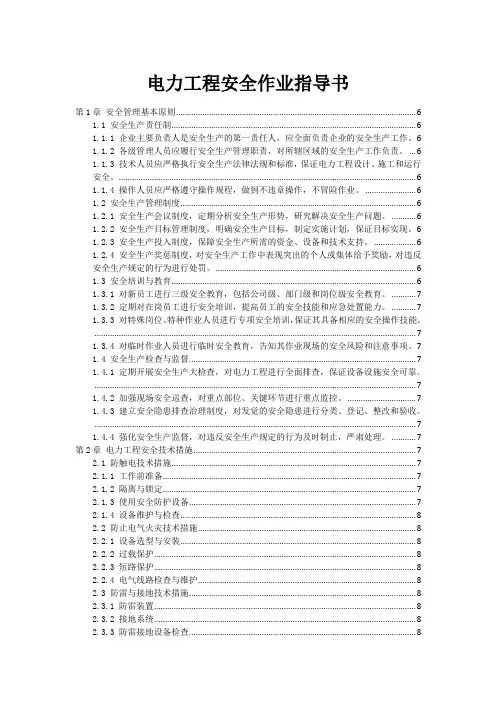

电力工程安全作业指导书第1章安全管理基本原则 (6)1.1 安全生产责任制 (6)1.1.1 企业主要负责人是安全生产的第一责任人，应全面负责企业的安全生产工作。

61.1.2 各级管理人员应履行安全生产管理职责，对所辖区域的安全生产工作负责。

(6)1.1.3 技术人员应严格执行安全生产法律法规和标准，保证电力工程设计、施工和运行安全。

(6)1.1.4 操作人员应严格遵守操作规程，做到不违章操作，不冒险作业。

(6)1.2 安全生产管理制度 (6)1.2.1 安全生产会议制度，定期分析安全生产形势，研究解决安全生产问题。

(6)1.2.2 安全生产目标管理制度，明确安全生产目标，制定实施计划，保证目标实现。

61.2.3 安全生产投入制度，保障安全生产所需的资金、设备和技术支持。

(6)1.2.4 安全生产奖惩制度，对安全生产工作中表现突出的个人或集体给予奖励，对违反安全生产规定的行为进行处罚。

(6)1.3 安全培训与教育 (6)1.3.1 对新员工进行三级安全教育，包括公司级、部门级和岗位级安全教育。

(7)1.3.2 定期对在岗员工进行安全培训，提高员工的安全技能和应急处置能力。

(7)1.3.3 对特殊岗位、特种作业人员进行专项安全培训，保证其具备相应的安全操作技能。

(7)1.3.4 对临时作业人员进行临时安全教育，告知其作业现场的安全风险和注意事项。

71.4 安全生产检查与监督 (7)1.4.1 定期开展安全生产大检查，对电力工程进行全面排查，保证设备设施安全可靠。

(7)1.4.2 加强现场安全巡查，对重点部位、关键环节进行重点监控。

(7)1.4.3 建立安全隐患排查治理制度，对发觉的安全隐患进行分类、登记、整改和验收。

(7)1.4.4 强化安全生产监督，对违反安全生产规定的行为及时制止，严肃处理。

(7)第2章电力工程安全技术措施 (7)2.1 防触电技术措施 (7)2.1.1 工作前准备 (7)2.1.2 隔离与锁定 (7)2.1.3 使用安全防护设备 (7)2.1.4 设备维护与检查 (8)2.2 防止电气火灾技术措施 (8)2.2.1 设备选型与安装 (8)2.2.2 过载保护 (8)2.2.3 短路保护 (8)2.2.4 电气线路检查与维护 (8)2.3 防雷与接地技术措施 (8)2.3.1 防雷装置 (8)2.3.2 接地系统 (8)2.3.3 防雷接地设备检查 (8)2.4.1 操作票制度 (8)2.4.2 操作人员培训 (9)2.4.3 设备标识 (9)2.4.4 安全监控与防护 (9)第3章电力设备安全操作规程 (9)3.1 高压设备操作规程 (9)3.1.1 操作前准备 (9)3.1.2 操作步骤 (9)3.1.3 紧急处理 (9)3.2 低压设备操作规程 (9)3.2.1 操作前准备 (9)3.2.2 操作步骤 (9)3.2.3 紧急处理 (10)3.3 变压器操作规程 (10)3.3.1 操作前准备 (10)3.3.2 操作步骤 (10)3.3.3 紧急处理 (10)3.4 断路器操作规程 (10)3.4.1 操作前准备 (10)3.4.2 操作步骤 (10)3.4.3 紧急处理 (10)第4章电力工程现场安全作业要求 (11)4.1 现场作业准备 (11)4.1.1 作业前，应对现场进行详细勘察，了解作业环境、设备状况、危险点及安全防护措施。

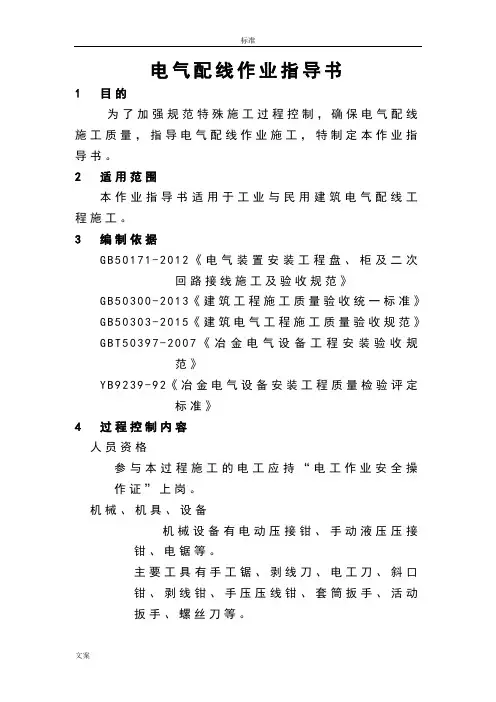

电气配线作业指导书1目的为了加强规范特殊施工过程控制，确保电气配线施工质量，指导电气配线作业施工，特制定本作业指导书。

2适用范围本作业指导书适用于工业与民用建筑电气配线工程施工。

3编制依据G B50171-2012《电气装置安装工程盘、柜及二次回路接线施工及验收规范》G B50300-2013《建筑工程施工质量验收统一标准》G B50303-2015《建筑电气工程施工质量验收规范》G B T50397-2007《冶金电气设备工程安装验收规范》Y B9239-92《冶金电气设备安装工程质量检验评定标准》4过程控制内容人员资格参与本过程施工的电工应持“电工作业安全操作证”上岗。

机械、机具、设备机械设备有电动压接钳、手动液压压接钳、电锯等。

主要工具有手工锯、剥线刀、电工刀、斜口钳、剥线钳、手压压线钳、套筒扳手、活动扳手、螺丝刀等。

作业条件电气设备盘、柜安装应经验收合格。

电气盘、柜下方电缆走线架已安装固定好，电缆已整理绑扎好。

对照电缆表，校核盘、柜内进出电缆的编号、型号、规格，均应符合设计要求。

盘、柜内端子板应固定牢靠、无损坏，绝缘良好。

材料电线、电缆的芯线连接金具规格应与芯线的规格适配，且不得采用开口端子。

工艺、操作要领施工工艺流程图（见附图１）按照配线图施工，接线准确无误。

电缆引入盘内应排列整齐、避免交叉、走向合理。

电缆在柜内固定应牢固，不能使盘内端子板受到机械应力。

电缆自柜内底板向上100m m处开剥，剥开后填充物应去除，线芯应回开无绞绕，剥口处用黑胶布缠绕。

电缆标识根据业主和监理单位要求，可采用张贴纸制电缆标签或电缆挂牌的形式纸制电缆标签用油性笔（有条件时采用计算机打印）注明电缆编号、始终端设备名称或编号及电缆规格型号，自电缆剥开处向下10～15m m用透明胶布包在电缆上，标签向外。

电缆挂牌宜采用椭圆形塑料牌，用油性笔写明电缆编号、始终端设备名称或编号及电缆规格型号。

再用棉绳绕挂在电缆剥开后黑胶布缠绕处。

电工作业指导书第一节一般要求第一二零条：所有绝缘、检验工具、应妥善保管，严禁他用，并应定期检查，校验。

第一二一条：现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。

第一二二条：线路上禁止带负荷接电或断电，并禁止带电操作。

第一二三条：融化焊锡、锡块、工具要干燥，防止爆溅。

第一二四条：喷灯不得漏气，漏油及堵塞，不得在易燃、易爆场所点火及使用，工作完毕，灭火放气。

第一二五条：配制环氧树脂及沥青电缆胶时，操作地点应通风良好，并必须戴好防护用品。

第一二六条：不得使用锡焊容器盛装热电缆胶。

高空浇注时，下方不得有人。

第一二七条：有人触电，立即切断电源，进行急救，电气着火，应立即将有关电源、切断，使用泡沫灭火器或干砂灭火。

第二节设备及内线安装第一二八条：安装高压油开关、自动空气开关等有返回弹簧的开关设备时，应将开关置于断开位置。

第一二九条：多台配电箱（盘）并列安装时，手指不得放在两盘的结合处，也不得触摸连接螺孔。

第一三零条：剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼睛，楼板、砖墙打透眼时，板下、墙后不得有人靠近。

第一三一条：人力弯管器弯管，应选好场地，防止滑倒和坠落，操作时面部要避开。

第一三二条：管子煨弯砂子必须烘干，装砂架子搭设牢固，并设栏杆。

用机械敲打时，下面不得站人，人工敲打上下要错开。

管子加热时，管口前不得有人。

第一三三条：管子穿带线时，不得对管口呼唤、吹气，防止带线弹力勾眼，穿导线时，应互相配合防止挤手。

第一三四条：安装照明线路不准直接在板条天棚或隔音板上通行及堆放材料。

须通行时，应在大楞上铺设脚手板。

第一节外线及电缆工程第一三五条：电杆用小车搬运，应捆绑卡牢。

人抬时，动作一致，电杆不得离地过高。

第一三六条：人工立杆，所用叉木应坚固完好，操作时，互相配合，用力均匀，机械立杆，两侧应设溜绳。

立杆时坑内不得有人，坑基夯实后，方准拆去叉木或拖拉绳。

第一三七条：登杆前，杆根应夯实牢固。

电气工程作业指导书1. 引言电气工程作业指导书旨在为学生提供一份详细的指导，帮助他们在电气工程课程中顺利完成作业。

本指导书将涵盖作业的目的、要求、注意事项以及相关的解决方案和指导建议，使学生能够更好地理解和应用所学的知识。

2. 作业目的本次电气工程作业的主要目的是让学生练习和应用所学的电路分析和设计技能，培养其解决实际问题的能力。

通过完成作业，学生将能够深入理解电气工程的核心原理和应用，并能够运用所学知识解决实际电路问题。

3. 作业要求3.1. 题目选择选择一个与电气工程相关的实际问题作为作业题目。

可以选择具体的电路分析、电路设计、电路故障诊断或电路优化等方面的题目。

确保选题具有一定的难度和挑战性，能够充分锻炼学生的解决问题的能力。

3.2. 作业内容根据选定的题目，要求学生完成以下内容：a) 问题描述：清楚准确地描述所选题目的背景和要求，确保学生能够充分理解问题的本质；b) 电路分析或设计：根据所选题目，要求学生进行电路分析或设计，包括电路的拓扑结构、元器件的选择和电路参数的计算等；c) 模拟实验：要求学生使用电路模拟软件进行模拟实验，验证其电路设计的正确性和稳定性；d) 结果分析：学生在完成电路分析或设计后，要求对实验结果进行详细分析和总结，得出结论，并探讨存在的问题和改进方法。

3.3. 提交要求要求学生将作业以书面形式提交，包括以下内容：a) 题目及背景描述：简要说明选择的题目和相关背景信息；b) 电路分析或设计：详细叙述电路的拓扑结构、元器件的选择和电路参数的计算等；c) 模拟实验结果：展示模拟实验的结果，包括电路图、电压、电流、功率等相关数据；d) 结果分析和总结：对实验结果进行详细的分析和总结，包括结论、存在的问题和改进方法等；e) 参考文献：列举所参考的文献和资料，确保学术诚信。

4. 注意事项为了保证作业的质量和学术诚信，学生需要注意以下事项：a) 确保自主完成：学生需要独立完成作业，确保自己的思考和解决问题的能力；b) 严禁剽窃抄袭：学生提交的作业必须是自己独立完成的，任何形式的剽窃抄袭都是严重违反学术道德的行为；c) 保持良好记录：学生需要保留好作业的草稿、实验记录和参考资料，以备查证和复查之需；d) 遵守截止日期：学生需要按时提交作业，延迟提交将会影响成绩评定。

施工现场安全用电作业指导书一、前言在施工现场，用电是不可避免的，但同时也存在很大的安全隐患。

为了保障工人的人身安全，减少可避免的事故发生，特撰写本作业指导书，旨在规范施工现场的安全用电作业。

二、用电安全注意事项1. 施工现场的电源必须符合电气安全规范，电气设备和线路必须经过合格的检测和验收。

2. 工地上必须有专门的电气安全管理人员，负责施工现场的电气系统的安全运行和检修。

3. 电气设备和线路要有足够的额定容量，以满足现场相关设备的用电需求。

4. 施工现场电箱应设在通风良好的地方，不得存放易燃、易爆等危险物品，箱体应具有良好的绝缘性能。

5. 电缆必须敷设在防护管内，并标明规格和用途，以免人工或机械损坏。

6. 施工现场要有专门的标识和警示标志，标明电压、电流、设备名称等信息，以提醒工人注意安全用电。

7. 施工现场应设有专门的接地装置，确保电气设备和线路的安全接地，防止电流过大、过压引发事故。

8. 在施工现场，禁止私拉乱接电源，禁止使用无证电工进行电气安装和维护，以免引发安全事故。

9. 用电设备和线路要定期进行巡视和检测，确保电气设备和线路的正常运行。

10. 施工现场的用电设备和线路水平点不得低于室外地面高度，以确保用电设备安全。

三、特殊环境下的用电注意事项1. 在高温环境中使用电气设备时，要注意设备的散热、防尘和防潮措施，以确保电气设备的正常运行。

2. 在潮湿的环境中使用电气设备时，要采取防水措施，确保电气设备和线路的绝缘性能，防止电击事故发生。

3. 在易燃易爆的环境中使用电气设备时，要选择防爆电气设备，并加强管理措施，以避免火灾和爆炸事故。

4. 在气候恶劣的环境中使用电气设备时，要加强设备的防雷和防雪措施，以确保电气设备的安全运行。

四、应急措施1. 当出现电气事故时，要立即切断电源，并通知专门的电气安全管理人员进行处理。

2. 在电气事故处理过程中，要穿戴个人防护装备，确保自己的安全，同时要采取相应措施保护其他人员的安全。

国网阿勒泰供电公司2017年哈巴河县中心村配网建设工程
作业/风险管控指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人:
作业日期年月日至年月日
阿勒泰诚泰电力工程建设有限责任公司
1范围
本作业指导书适用于阿勒泰诚泰电力工程建设有限责任公司10kV及以下配电线路工程施工。

2引用文件
DL 409—1991 电业安全工作规程（电力线路部分)国家电网公司电力安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
国家电网生［2003]387号架空输电线路管理规范现场标准化作业指导书编制导则
3检修准备
3.1准备工作安排
3。

2人员要求
3。

3工器具
3。

4危险点分析
3。

5安全措施
4。

1开工
4。

2作业内容及标准
4.3竣工。

建筑电气工程防雷及接地安装施工作业指导书1 适用范围适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。

2 施工准备2.1技术准备2.1.1施工图纸和技术资料齐全。

2.1.2施工方案编制完毕并经审批。

2.1.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

2.2材料要求2.2.1接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为热镀锌材料。

产品应有材质证明及产品出厂合格证。

2.2.2辅料有铅丝、各种螺栓、垫圈、支架等，均为镀锌制品。

2.2.3电焊条、沥青漆、油漆、支架、预埋铁件、水泥、砂子等。

2.3作业条件2.3.1接地装置防雷引下线及均压环安装作业条件(1)敷设接地极及干线的沟槽开挖完毕。

(2)随土建基础底板及结构钢筋施工过程中。

(3)防雷引下线室外明敷设时，支架安装完毕，土建装修完，操作脚手架搭设完毕。

2.3.2室内接地干线作业条件(1)支架安装完毕。

(2)保护管已预埋。

(3)土建初装完毕。

2.3.3屋顶避雷带、避雷网、避雷针安装作业条件(1)避雷带、避雷网支架做完。

(2)防雷引下线做完。

(3)具备调直场地和垂直运输条件。

(4)需用脚手架处，脚手架已搭设完毕。

3 施工工艺3.1工艺流程3.2操作工艺3.2.1接地装置安装(1)人工接地体(极)安装1)接地体的加工：接地体应使用热镀锌钢材制作，长度不应小于2.5m,，为便于打入，可将接地体一端加工成尖型。

2)挖沟：根据施工图要求及现场接地体的实际布置情况，沿接地体的线路挖深为0.8m～1m，底宽为0.5m的沟，沟底清理干净。

3)安装接地体(极)：沟挖好后，应及时安装接地体和焊接接地干线。

将接地体用手锤打入地中。

土质较坚硬时，防止将接地体顶端打劈，可在顶端加护帽或焊一块钢板加以保护。

当接地体顶端距离地面600mm时停止打入。

4)接地体间的干线焊接：接地体间的连接干线一般采用40×4mm 镀锌扁钢。

电力安装作业指导书一、前言电力安装作业是一项重要的工程任务，需要严格的注意事项和操作流程。

本指导书旨在为电力安装作业人员提供详尽的指导和要点，确保作业的安全和高效进行。

二、准备工作1. 阅读工程设计图纸和相关文件，了解工作目标和要求。

2. 检查所需工具和设备，确保其完好无损并且符合操作要求。

3. 确认施工场地的环境和安全条件，采取必要的防护措施。

三、安全操作1. 穿戴合适的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 在作业前对电源进行断电处理，并通过合适的标识和警示措施提醒他人。

3. 在进行电缆铺设时，确保线路通道的平整和无障碍，并避免与其他设备或管道相冲突。

4. 在安装电气设备时，确保设备的稳固性和牢固性，同时注意设备的重量和尺寸要求。

5. 在进行接线和连接时，确保操作正确、牢固可靠，并使用适当的接线工具和材料。

6. 在使用电器工具时，注意安全操作和正确的使用方法，防止事故发生。

四、施工规范1. 根据工程设计图纸和要求，按照电力安装标准进行施工，确保符合相关法规和规范。

2. 使用合适的电缆和线材，并按照正确的方法进行剥皮、连接和绝缘处理。

3. 安装电气设备时，注意设备的位置和布线要求，并留出足够的操作空间和维护空间。

4. 接线时，注意导线的规格和截面积要求，并按照正确的接线图进行操作。

5. 检查和测试安装的电路和设备，确保电力供应正常、可靠，并消除潜在的故障隐患。

6. 清理施工现场，将废弃物和杂物妥善处理，确保施工区域整洁有序。

五、注意事项1. 遵循工作安全规范和操作程序，严禁违章操作和擅自更改设计要求。

2. 注意电力设备的额定功率和负荷要求，确保供电系统的稳定性和安全性。

3. 在作业过程中，及时与工程监理和其他相关人员沟通，解决问题并协调工作进展。

4. 注意环境保护和能源节约，减少浪费和污染，遵守相关法规和要求。

5. 定期检查和维护安装的电力设备和线路，确保其正常运行和安全使用。

六、总结本指导书涵盖了电力安装作业的基本要点和操作流程，希望能为电力安装作业人员提供有价值的指导和帮助。

篇一：电气安装作业指导书一.、适用范围：本作业指导书仅适用于淄博泰维6万吨/年润滑油安装工程电气安装工程.二、编制依据：1、淄博泰维润滑油有限公司提供的山东汇智工程设计有限公司设计的电气施工图2、设计院设计要求的标准图集及规范。

3、《建筑电气工程施工质量验收规范》gb50303—2002.4、《电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范》gb50257—965、《电气装置安装工程接地装置施工及验收规范》。

gb50169—20066、《电气装置安装工程电缆线路施工及验收规范》。

gb50168—20067、《电气装置安装工程旋转电机施工及验收规范》。

gb50171—20068、《电气装置安装工程盘柜及二次回路接线施工及验收规范》。

9、《电气装置安装工程电气设备交接试验标准》.gb50150-2006 10、gb50259—94工业安装工程质量检验评定统一标准。

11、我公司现行管理手册，程序文件及支持性文件。

12、《淄博泰维6万吨/年润滑油项目施工组织设计》。

三、作业人员的资格及技能本安装工程设电气技术员一名,负责技术方面的指导、监督以及协调；安全员一名,负责施工方面的安全监督；调试技术员一名，电气安装人员数名及其他人员分别负责吊装,焊接，测量等工作，各岗位持证上岗，负责各方面的工作。

见下表劳动力计划：四、施工机主要施工机具一览表：五、作业条件施工作业必须具备的条件1、施工现场必须做到“三通一平"的要求.2、框架楼板施工完毕,不得渗漏；预留孔符合设计要求,预埋件要牢固。

3、施工图纸完善。

4、业主联系设计院进行三方图纸会审,对发现的问题进行解释.5、材料、设备已到货,并经开箱检验,验收合格。

6、相应施工人员已经过技术交底。

7、施工人员已经过相应技术培训。

六、施工工艺方法及技术参数（一）电缆管安装施工工艺：熟悉图纸—核对管径与电缆是否匹配-管线定位-弯头预制-支架安装—穿线管安装本工程图纸会审时所有电气穿线管变更为热镀锌钢管安装遵循以下几点：1、电缆管预埋应配合土建,做到预埋及时,位置正确，走向合理，特别应注意避免和工艺管道及工业水沟直接交叉.2、电缆管不应有毛刺或尖锐棱角、穿孔、裂缝及显著凸凹不平,每根电缆管的弯头数不应超过3个，直角弯不超过2个。

《中国南方电网有限责任公司电网建设施工作业指导书（配网部分）》编写工作小组组长：副组长：成员：编写人员：组长单位：目录：钢管杆、铁塔组立安装作业指导书 (3)钢筋混凝土杆组立安装作业指导书 (13)杆、塔拉线安装作业指导书 (27)横担、金具及绝缘子安装作业指导书 (38)跨越设施安装与拆除作业指导书 (48)导、地线展放作业指导书 (62)导、地线连接作业指导书 (74)紧线作业指导书 (84)金具及附件连接安装作业指导书 (95)工程名称:钢管杆、铁塔组立安装作业指导书年月日签名页第一章杆塔安装工程第一节、钢管杆、铁塔组立安装3. 作业流程图4.作业内容10kV钢管杆、铁塔组立工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

工程名称: 220kV椹北变电站10kV北站线新建后坑村#2配电台区工程钢筋混凝土杆组立安装作业指导书编码：DLGT-022014年 10月 29日签名页第二节钢筋混凝土杆组立安装1．适用范围2. 依据及引用文件3．作业流程图：4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容4．4质量检验10kV钢筋混凝土杆组立安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

工程名称:杆、塔拉线安装作业指导书编码：DLGT-03年月日签名页第三节杆、塔拉线制作与安装3．作业流程图：4．作业内容4．1本工序作业前施工条件10kV杆、塔拉线制作与安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

低压电气安装作业指导书第一节作业条件1.1 低压电器安装前，土建工程应具备下列条件1、拆除对电器安装有妨碍的模板、脚手架等。

2、设备基础和构架达到允许的安装高度，焊接构件的机械强度符合设计要求。

3、预埋件、预留孔的位置和尺寸符合设计要求，预埋件牢固。

1.2 室外安装的低压电器应有防止雨、雪、风沙侵入的措施。

第二节操作工艺本工艺依据《电气装置安装工程低压电器的施工及验收规范》GB50254—96制定，并按此规范进行施工及验收。

2.1 设备开箱检查，应符合下列要求：1、部件完整，无损伤，制动部分动作灵活、准确。

2、控制器及主令控制器应转动灵活，触头有足够的压力。

3、接触器、磁力启动器及自动开关的接触面应平整，触头有足够的压力，接触良好。

4、刀开关及熔断器的固定触头的钳口应有足够的压力。

5、变阻器的传动装置，终端开关及信号联锁接点的动作应灵活、准确。

6、开箱及进行设备检查并填写设备开箱检查记录。

2.2 低压电器的安装应与配线工作密切配合，尤其是配合上建预留、预埋工作，一定要保证设计位置、配管（线）到位。

一般操作流程如下：开箱——预留——摆位——划线——钻孔——固定——配线——检查——调试——通电试验。

2.3 安装支架或配电箱1、核对预埋（留）线路所留的低压电器安装位置，要符合设计图纸的安装位置。

2、制作（或订购的）支架或配电箱（板）进行就位安装。

2.4 低压电器的安装高度、固定方式、如设计规定，可按下列要求进行安装：1、用支架或垫板固定墙或柱子上；2、落地安装的电器设备，其底面一般高于地面50—100mm；3、操作手柄中心距离地面一般为1200—1500mm，侧面操作手柄距离建筑物或其它设备不宜小于200mm；4、成排或集中安装的电器设备应排列整齐，便于操作和维护；5、紧固螺钉选用适当，电器固定牢固，不得采用焊接。

2.5 刀开关的安装1、刀开关应垂直安装在开关板上（或控制屏、箱上）并要使夹座位于上方。
