各种导线载流量计算

导线载流量计算公式
导线载流量是指导线可以承受的最大电流。

它是电力系统设计和运行中非常重要的参数，正确计算导线载流量可以保证电力系统的安全稳定运行。

下面将介绍导线载流量的计算公式。

导线载流量计算公式可以使用安全载流量法：I=K*S
其中，I表示导线的载流量（单位：安培A），K是载流量系数，S代表导线的截面积（单位：平方毫米mm²）。

具体计算步骤如下：
1. 确定导线材料和规格：根据导线所用材料（如铝、铜等）和导线的型号、直径或截面积确定导线材料参数，并将导线截面积转换为平方毫米。

2. 查找载流量系数：根据导线的材料、环境温度、敷设方式等因素，在电力行业标准或相关手册中查找对应的载流量系数K。

3. 计算载流量：根据公式I=K*S，将K和S代入公式计算得到导线的载流量。

需要注意的是，不同导线在相同条件下具有不同的载流量。

因此，在实际计算中，需要根据导线参数和环境条件，选择合适的载流量系数K。

同时，导线的载流量也要满足系统电压损耗、导线发热和电流稳定等方面的要求。

综上所述，导线载流量可以通过公式I=K*S来计算。

准确计算导线载流量有助于保证电力系统的安全运行和提高电网的可靠性。

导线载流量计算口诀
要计算导线的载流量，可以使用以下常用的计算公式和口诀：
1.连接导线的载流量计算：
(1) 单纯钢芯铝绞线（ACSR）：载流量（A）= 导线截面积（mm²）/
单位电阻（Ω/km）* √(总电阻(km) + 地线电阻(km))
(2) 钢芯铝绞线（ACSS）：载流量（A）= 导线截面积（mm²）/ 单位
电阻（Ω/km）* √(总电阻(km) + 地线电阻(km))
2.空气间隙导线的载流量计算：
(1) 铜导线：载流量（A）= 导线截面积（mm²）/ 单位电阻（Ω/km）
(2) 铝导线：载流量（A）= 导线截面积（mm²）/ 单位电阻（Ω/km）
钢芯铝绞线（ACSR）一般用于输电线路，钢芯铝绞线（ACSS）主要用
于中压线路和输电线路。

空气间隙导线一般用于电力分配和传输线路。

在计算导线载流量时，需要了解导线的截面积和单位电阻。

导线截面
积可以直接查表或计算得到，单位电阻可以根据导线材料的电阻率和长度
计算得到。

口诀部分：
要计算导线的载流量，先找导线截面积和单位电阻。

分为连接导线和
空气间隙，根据材料和用途不同。

钢芯铝绞适用于输电大，在计算中有所
关注。

铜导线的计算简便，截面积除以单位电阻，结果即为结论。

导线装
载流量的计算，是电力系统中重要的环节之一、掌握这些计算方法，能够
更好地设计电力线路和分配系统。

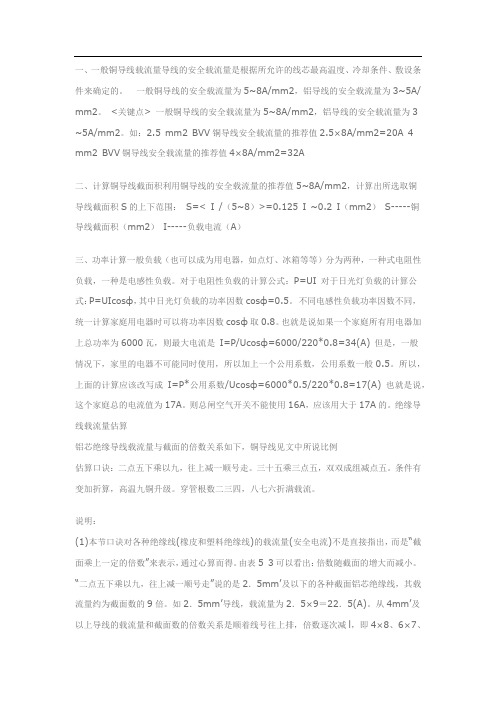

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/ mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

铜线载流量表铜线载流量计算电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。

下面来看看铜线载流量表以及铜线载流量计算。

一、铜线载流量计算1、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A2、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /(5~8)>=0.125 I ~0.2 I(mm2)S-----铜导线截面积(mm2)I-----负载电流(A)3、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

二、铜线载流量表以上就是小编为您介绍的铜线载流量计算，希望能够帮助到您。

导线载流量计算根据电流来选截面1．用途各种导线的截流量（安全用电）通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25C左右或更大）等有关，影响的因素较多，计算也较复杂。

2．口诀铝心绝缘线截流量与截面的倍数关系：S （截面）=*D（直径）的平方10下5，100上二，25、35，四三界，70、95，两倍半。

① 穿管、温度，八九折。

②裸线加一半。

③ 铜线升级算。

④3．说明口诀是以铝芯绝缘线、明敷在环境温度25C的条件为准。

若条件不同，口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。

为此，应当先熟悉导线截面（平方毫米）的排列：1 4 6 10 16 25 35 50 70 95 120 150 185生产厂制造铝芯绝缘线的截面通常从开始，铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。

①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。

口诀中阿拉伯数字表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的“截面与倍数关系”排列起来便如下：... 10*5 16、25*4 35、45*3 70、95* 120*2 ..............现在再和口诀对照就更清楚了，原来“ 10下五”是指截面从10以下，截流量都是截面数的五倍。

“100上二”是指截面100以上，截流量都是截面数的二倍。

截面25与35是四倍和三倍的分界处。

这就是口诀“ 25、35四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之处，中间的导线截面是每每两种规格属同一种倍数。

下面以明敷铝芯绝缘线，环境温度为25C，举例说明：【例1】6平方毫米的，按“ 10下五”算得截流量为30安。

导线载流量计算口诀
这里列举了一些常用的导线载流量计算口诀：
1.皮纳法则：P=I²R，即导线的功率损耗与电流的平方成正比。

2.雷亚法则：R=ρL/A，即导线的电阻与材料的电阻率、长度和横截
面积成反比。

3.赫门内斯法则：I=√(P/R)，即导线的电流与功率损耗和电阻的平
方根成正比。

4.安普法则：I=√(P/AρL)，即导线的电流与功率损耗、横截面积、
电阻率和长度的乘积的平方根成正比。

5.昆特法则：A=ρL/IJ，即导线的横截面积与电阻率、长度、电流和
电流密度的乘积成正比。

6.门位孟格法则：I=SJ/ρL，即导线的电流与导线截面积、电流密度、电阻率和长度的乘积成正比。

7.赫顿法则：P=IJ²ρL/A，即导线的功率损耗与电流密度、电流的平方、电阻率、长度和横截面积的乘积成正比。

这些口诀可以帮助我们在导线载流量计算时快速记忆和应用相关公式，从而得到准确的结果。

在进行计算时，我们需要根据实际情况选择合适的
口诀和公式进行运算。

此外，还需要注意单位的转换，并结合实际应用场
景进行综合考虑。

总之，导线载流量计算是电气工程中的重要内容之一、通过掌握相关
口诀和计算方法，可以更好地理解和应用导线载流量的概念，为实际工程
应用提供帮助。

铜导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九铜升级。

穿管根数二三四，八七六折满载流。

电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。

口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。

10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。

口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。

10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。
