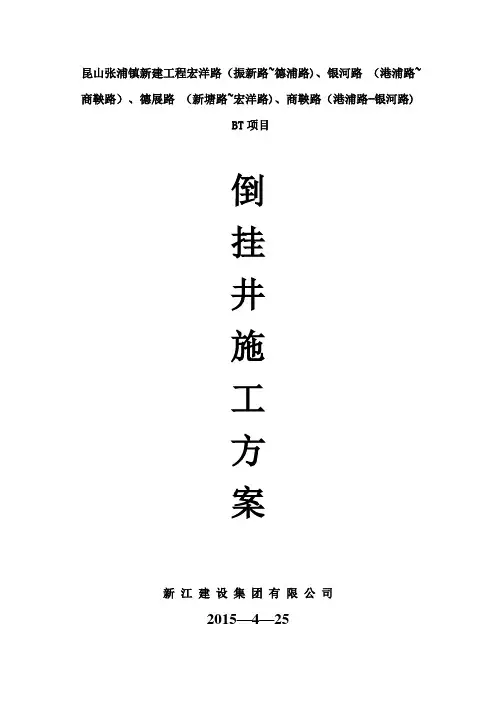

顶管工作井、接收井采用倒挂井施工
专项方案
一、工程概况
本工程北起澄湖路，南至越湖路，工程总长约1280米，其中顶
管工程约1048米，按照施工组织设计要求，顶管工程中有9个工作井、9个接收井，平均深度在7.5米左右。组织设计规定采用倒挂井开挖的施工方案，工作井内径7.6米，接收井内径4.5米。
二、地质情况
W2、W3管基位于亚砂土层，W4至澄湖路段管基下卧亚粘土层
（软塑状态，局部呈流塑状态，局部夹少量亚砂土、欠均匀）。
三、施工准备
1、挖土机械材料配备
2、挖土施工前对具体施工班组和挖土机械操作人员进行详细的
技术安全交底并做好技术安全交底记录。
四、施工工序
测量、放线、定位——打设井点管——第一层土方开挖——第一层钢
筋混凝土浇筑———第二层土方开挖、支撑——第二层砖砌筑第三层土方开挖、支撑------------------- 第三层砖砌筑 .... ..... ... 最后一层土方开挖、支撑——最后一层砖砌筑——浇筑C10 混凝土垫层——浇筑C30 钢筋混凝土基础——浇筑C30 钢筋混凝土井壁
五、施工方法
1．依据施工方案，本工程施工前对工作井、接收井采取管井降
水至井底0.5~1m，开挖采用液压挖机与人工合作开挖。
工作井大开挖深度在3m左右，第一层先做底部圈梁，沿周长w 3m 布置构造柱，8 根构造柱，再往上砌砖墙，再做顶部冠梁，待强度满足后再往下开挖砌筑。以后每层均采用M10 砂浆沿基坑壁砌筑一砖半墙（370 厚），砖墙与土体之间的间隙以M10 砂浆填实。在一层开挖及砌筑完成后，进行下层开挖及砌筑，如此反复直至井底。若局部出现流砂时，则每挖0.5m深左右砌筑一次，防止出现塌方。
砖墙维护井砌筑完成后，立即进行井底修整，适当位置放置一集水桶一个并做好底板预埋件留置，浇筑30cm厚钢筋混凝土地板，随后在井内浇筑40cm厚，4.5米C30钢筋混凝土护壁，钢筋依据设计方案进行下料、调直绑扎，钢筋绑扎要求顺直、牢固，街头、弯折及上下段接合处要求满扎，其余为梅花扎。保护层可用垫块及钢筋支撑。内模板用专用钢模，支撑要求牢固、间距不宜过大，模板架设完成后要进行复查，保证不漏浆、不跑模。墙身采用C30 商品混凝土，要求四周均匀摊入，一次摊入高度不应超过50cm,及时用振动器振实，振动时间要求按混凝土上部水泥浆振出为准。做好养护工作，脱
