贴片稳压二极管检验规范

贴片稳压二极管检验标准文件名称贴片稳压二极管检验标准生效日期页码 1 of 1使用状态文件编号版本A/0审核拟定目的确保本公司电子元器件--- 贴片稳压二极管品质符合客户要求。

范围适应于电子元器件---贴片稳压二极管进料入库检验。

抽样标准检验环境参照标准序检验号项目1稳压值2标识标识3附着力4外观尺寸及5封装6可焊性耐焊7接热MIL-STD-105E单次Ⅱ级正常检验；CR=0 ； MA=1.0 ； MI=2.5 。

在正常光源条件下，距离30cm 远检验，以及适宜的角度检验产品。

1、GB / T2828.1-2003 逐批检查计数抽样及抽样表。

检验缺陷等级接收标准方法及缺陷描述严重轻微工具致命（CR）（MA ）（MI）晶体管符合技术要求。

特性图不符合技术要求。

√示仪标识完备、准确，无错误。

目视标识不准确。

√标识清晰，用浸酒精的棉球擦拭试验经测试后，标识不清。

√三次后无变化。

本体无变形、破损、污迹、缺 Pin本体有变形、破损、污迹、√现象。

缺 Pin 现象。

Pin 脚无氧化、吃锡良好。

目视Pin 脚有氧化、吃锡不良。

√本体丝印字体清晰易辩识，不能无法辩识。

√有模糊不清。

尚可辨识。

√符合设计要求。

卡尺与设计要求不符。

√温度在 260± 10℃，时间2S，锡恒温锡点不圆且有气泡，不牢固。

√点圆润有光泽、稳固，上锡率＞95%。

铬铁温度在 260± 10℃，浸锡时间 5S恒温外观、电气与机械性能不良。

√后，外观、电气与机械性能良好。

铬铁8包装包装良好，无混料现象。

目视有混料现象。

√备注本检验标准未尽项目，需检验时可参照行业标准、国标或工程技术文件要求。

当检验标准的检验项目在技术要求中未作规定时，可不作检验要求。

贴片二极管检验标准贴片二极管是一种常见的电子元件，广泛应用于各种电子产品中。

为了确保贴片二极管的质量和性能，制造商和使用者需要对其进行严格的检验。

本文将介绍贴片二极管的检验标准，以帮助读者更好地了解和掌握相关知识。

首先，贴片二极管的外观检验是非常重要的。

在外观检验过程中，需要检查贴片二极管的封装是否完整，表面是否有明显的损坏或污渍，引脚是否焊接牢固等。

外观检验可以直观地判断贴片二极管的质量，因此在生产和使用过程中都需要重视这一环节。

其次，电性能检验也是贴片二极管检验的重要内容之一。

在电性能检验中，需要使用专业的测试仪器对贴片二极管的正向电压降、反向漏电流、正向导通电阻等参数进行测试。

这些参数直接影响着贴片二极管的工作性能，因此在检验过程中需要严格把关，确保贴片二极管符合相关标准和规定。

此外，环境适应性检验也是贴片二极管检验的重要内容之一。

贴片二极管在使用过程中可能会受到不同的环境条件的影响，因此需要进行相关的环境适应性测试，以确保贴片二极管在不同的环境条件下都能正常工作。

常见的环境适应性测试包括温度循环测试、湿热循环测试等，这些测试可以有效地评估贴片二极管的环境适应性能力。

最后，还需要对贴片二极管的包装进行检验。

包装检验主要是为了确保贴片二极管在运输和存储过程中不受到损坏。

包装检验包括外包装的完整性检查、防潮防震措施的有效性检查等内容，以保证贴片二极管在到达用户手中时仍然保持良好的状态。

总的来说，贴片二极管的检验标准涉及外观检验、电性能检验、环境适应性检验和包装检验等多个方面，每个方面都至关重要。

只有在严格按照相关标准和规定进行检验的情况下，才能保证贴片二极管的质量和性能达到要求，从而更好地满足各种电子产品的需求。

通过本文的介绍，相信读者对贴片二极管的检验标准有了更清晰的认识。

在实际生产和使用过程中，需要严格按照相关标准和规定进行贴片二极管的检验工作，以确保产品质量和性能，为电子产品的稳定运行提供保障。

电阻（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。

贴片电阻的最小包装不能有散开现象。

2 送检的电阻要与送检单上标示的规格，型号，数量一致。

3 电阻上的印制的标示要清晰，色环的颜色不能出现偏色，掉色。

（注意小规格的贴片电阻无标示）4 电阻本体不能有破损，变形。

电阻腿，焊盘应该光洁无污染，无变色。

不能出现生锈，氧化现象。

二：电性能实际检测的阻值要与标示一致。

误差范围要在标示的范围以内。

温飘测试（特殊要求的电阻）三：检测要求1 数量大于100（含100）的进行抽检，比例为5%2 器件优良率达到100%四：检测方法1 工具：台灯5-10倍放大镜数字万用表镊子2 方法：外观用目检方式。

电性能用数字万用表的表笔，接触电阻的两端测出相应阻值，注意根据不同的阻值范围要调整数字万用表的档位，表笔要和电阻接触良好。

温飘测试方法用电吹风进行温度变换，用高精度的数字表进行测试。

色环电阻的标示表四环电阻标示表四环电阻读取方法五环电阻标示表五环电阻读取方法贴片电阻标示和封装贴片电阻的封装有0402，0603，0805，1206贴片电阻的标示从左往右第一位，第二位是数字位，第三位是表示有多少个0数。

小数点用R表示。

高精度贴片电阻一般是指1%的。

这类电阻用4位表示。

从左往右第一位，第二位，第三位是数字位，第四位是表示有多少个0数。

小数点用R表示。

电容（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。

贴片电容的最小包装不能有散开现象。

2 送检的电容要与送检单上标示的规格，型号，数量一致。

3 电容上的印制的标示要清晰，极性标示要准确。

（注意小规格的贴片电容无标示）4 电容腿，焊盘应该光洁无污染，无变色。

不能出现生锈，氧化现象。

5 电容本体不能有破损，变形，电解电容不能有破损，变形，漏液现象。

二：电性能实际检测不能有短路击穿现象，不能有较大的漏电现象。

容值要与标示一致。

二极管测试标准二极管是一种常见的半导体电子器件，具有单向导电性质，广泛应用于电路中的整流、稳压和开关等部分。

因此，在制造和使用二极管时，对其进行测试是非常必要的。

本文将介绍二极管测试的标准，以确保二极管的质量和可靠性。

一、外观检查首先，需要对二极管的外观进行检查。

应该检查二极管的引线是否完好，是否弯曲或断裂。

如果二极管外壳表面有明显的损坏、划痕或腐蚀，则应该予以淘汰。

二、正向滞后电压测试接下来，需要对二极管的正向滞后电压进行测试。

正向滞后电压是指在正向电压作用下，二极管内部PN结产生反向电势，使得电流变得非常小的电压值。

测试时，可以采用万用表或特殊的二极管测试仪来测量。

通常，正向滞后电压应在规定范围内，如果超出范围，则应淘汰。

三、反向漏电流测试接下来，需要对二极管的反向漏电流进行测试。

反向漏电流是指在反向电压作用下，流经二极管的电流。

测试时，可以采用万用表或特殊的二极管测试仪来测量。

通常，反向漏电流应在规定范围内，如果超出范围，则应淘汰。

四、温度特性测试二极管的性能随着温度的变化而变化，因此需要对其温度特性进行测试。

测试时，可以采用恒流源和恒压源来测量二极管的电压和电流，并在不同温度下进行测试。

通常，温度特性应符合规定要求，如果不符合，则应淘汰。

五、可靠性测试最后需要进行可靠性测试，以确保二极管在长时间使用过程中的可靠性。

可靠性测试通常包括高温老化、低温冷冻、湿度热循环等测试。

测试时，应将二极管放置在相应的测试环境中，并在规定的时间内进行测试。

通常，可靠性测试应符合规定要求，如果不符合，则应淘汰。

总之，二极管测试是非常重要的一步，可以确保二极管的质量和可靠性。

在测试过程中，应注意各项测试标准的要求，以确保测试结果准确可靠。

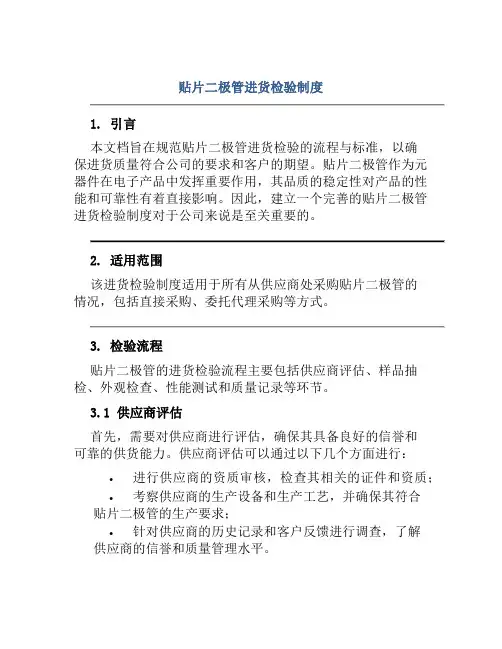

贴片二极管进货检验制度1. 引言本文档旨在规范贴片二极管进货检验的流程与标准，以确保进货质量符合公司的要求和客户的期望。

贴片二极管作为元器件在电子产品中发挥重要作用，其品质的稳定性对产品的性能和可靠性有着直接影响。

因此，建立一个完善的贴片二极管进货检验制度对于公司来说是至关重要的。

2. 适用范围该进货检验制度适用于所有从供应商处采购贴片二极管的情况，包括直接采购、委托代理采购等方式。

3. 检验流程贴片二极管的进货检验流程主要包括供应商评估、样品抽检、外观检查、性能测试和质量记录等环节。

3.1 供应商评估首先，需要对供应商进行评估，确保其具备良好的信誉和可靠的供货能力。

供应商评估可以通过以下几个方面进行：•进行供应商的资质审核，检查其相关的证件和资质；•考察供应商的生产设备和生产工艺，并确保其符合贴片二极管的生产要求；•针对供应商的历史记录和客户反馈进行调查，了解供应商的信誉和质量管理水平。

3.2 样品抽检在与供应商达成合作意向后，需要抽取一定数量的样品进行检验。

样品的抽取应遵循以下原则：•样品的选取应具有代表性，能够反映整个批次的品质情况；•样品的数量应满足统计学上的要求，以确保检验结果的可靠性。

3.3 外观检查对于抽取的样品进行外观检查，主要包括以下几个方面的内容：•检查贴片二极管的封装是否完好，是否存在裂纹、破损等表面缺陷；•检查贴片二极管的引脚是否正确，是否存在变形、错位等问题；•检查贴片二极管的印字是否清晰，是否与要求的规格参数一致。

3.4 性能测试除了外观检查，还需要对样品进行性能测试。

性能测试主要包括以下几个方面的内容：•测试贴片二极管的正向电压降和反向电流；•测试贴片二极管的反向击穿电压；•测试贴片二极管的频率响应和电容特性等。

3.5 质量记录在每次进货检验中，需要记录各项检验结果和样品信息。

质量记录的内容应包括以下几个方面：•进货日期、批次号、供应商信息等基本信息；•样品的外观检查结果；•样品的性能测试结果；•检验人员的签名和日期。
