学习难点：
普通平键连接的画法。
第1页/共25页
复习：
紧固连接： 螺纹连接
第2页/共25页
连接的类型？
连接 类型
轴毂间 可拆连接 连接
特点：即可以 保证机械正常 工作，又便于 维修和更换。
紧固连接：螺纹连接
焊接 不可拆连接 铆接
胶接
特点：可靠性好，强度高。
第3页/共25页
第4页/共25页
第5页/共25页
第16页/共25页
1、轴上键槽的画法
L
A—A
A
b
d
A
(1) t 为轴上键槽深度； (2) b、t可按轴径d 从标准手册中查出。
第17页/共25页
D+t1
2、轮毂键槽的画法 b
(1) t1: 轮毂上键槽深度； (2) b: 键槽宽度； (3) t1 b: 可按孔径D从标准中查出。
第18页/共25页
第10页/共25页
二、常用键的类型
2、半圆键 特点：
定心好，装配方便。轴上键槽较深，对轴的 消弱较大，只适用于轻载连接。特别适用于 锥形轴端的连接。第11Biblioteka /共25页二、常用键的类型
3、钩头楔键 特点：
键的上表面和轮毂槽的底面都有1：100的斜 度。只能用于定心精度不高，适用于载荷平 稳和低速的连接。
182轮毂键槽的画法19在键连接的画法中两侧面应与轴和轮毂上的键槽侧面接触其底面与轴上键槽的底面接触均应画一条线

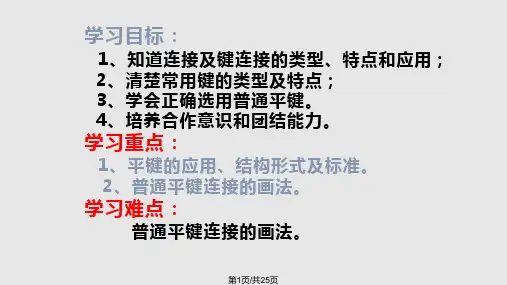

学习目标：
1、知道连接及键连接的类型、特点和应用； 2、清楚常用键的类型及特点； 3、学会正确选用普通平键。 4、培养合作意识和团结能力。
学习重点：
1、平键的应用、结构形式及标准。 2、普通平键连接的画法。
