锅炉软化水设备维护与装置方法资料下载.

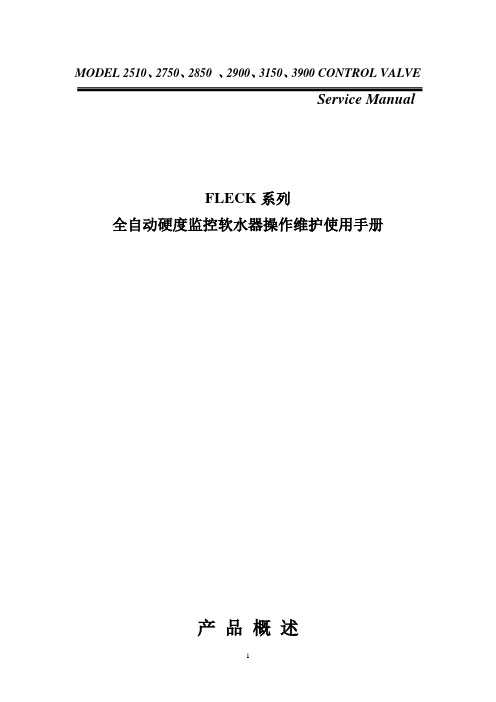

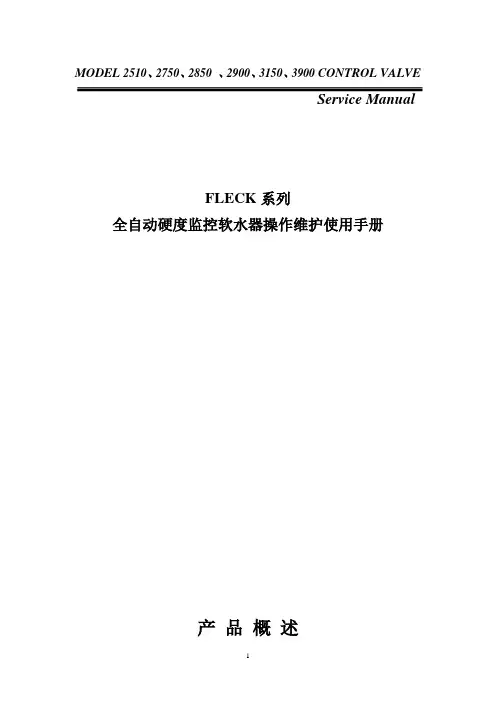

MODEL2510、2750、2850 、2900、3150、3900 CONTROL VALVEService ManualFLECK系列全自动硬度监控软水器操作维护使用手册产品概述全自动硬度监控软水器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。

由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐并联再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂在线水质硬度监控仪：由硬度传感器、采样器和变送器等组成；精度：±0.1ｍv，±0.005mmol/L；数显，柜式、4—20毫安输出自动标定，自动检测，电极失效报警。

Model 2510迷你经济型Model 2750经济型投资最少占地最省安装简便管理集中适用于水质稳定，原水硬度较低或对水质要求不需很高的用户，如小型洗衣房、补水量较稳定的锅炉房，同时也是追求高品质的家庭、别墅用水的明智选择。

Model 2850经济实用型投资适中水量充足节约占地便于管理适用于中等需水量的饿宾馆饭店、洗衣房、锅炉房等。

Model 2900动力设备伴侣型特别加装了硬水止通阀，在还原期间自动关闭软化水出水口，保证没有硬水通过。

使锅炉运行更安全、更可靠。

适用于于蒸气锅炉和大型热水锅炉。

软化水设备应该怎样进行维护软化水设备在北方非常常见，冬天需要供暖锅炉的使用，为了保证锅炉的长期运行，需要采用软化水设备对锅炉进水水质进行处理，有效控制锅炉内壁水垢的形成。

当供暖时期过去后，停止软化水设备的使用，这时设备会出现细菌滋生，从而影响软化水设备树脂的交换能力，但是如果按照要求定期进行反洗，又会造成水资源的浪费，以下是维护软化水设备的方法，希望对您有所帮助。

1、保持全自动软化水设备的日常清洁。

2、如果全自动软化水设备停用半个月排废水尼龙管抬高至交换柱上，使不排水为止，长期不用时应对盐罐和树脂进行清理并应防止设备各个部件生锈。

可以将要停用的软水器进行再生，当进行到吸完盐水时，将再生程序停止，封存软水器。

这样用再生的盐水泡这树脂，到设备起用也不会生菌，树脂不会有任何影响的，但盐水也不能长时间浸泡。

因为盐水中带入了有机物，长时间浸泡后，水会比普通自来水臭很多。

用盐水浸泡的话，一般不要超过2个月。

建议再生好之后用清水保养即可，如果能适量加入灭菌剂可能会更好，但是会对树脂寿命造成直接影响。

3、使用树脂也应该考虑一下环境。

比如北京，有的泵房在地下室，夏季反洗和不反洗，问题都不太大，而有的在地上，甚至阳光都可以直晒到，环境温度高，那就需要定期冲一下。

另外，夏季设备停用后，来水管道中的死水，对树脂也有很大危害。

冲洗前建议排放一下为好!尤其是管道放空维修后，我见过用户罐内沉淀了50公分左右的黄土，就是因为外管网改造施工。

4、在软化水设备工作时，切忌不要对继电器进行时间上的调整。

而且使用者在每次停机时，不可以在短时间内停机不停水，必须同时停机和停水。

这样有助于延长软化水设备的使用寿命。

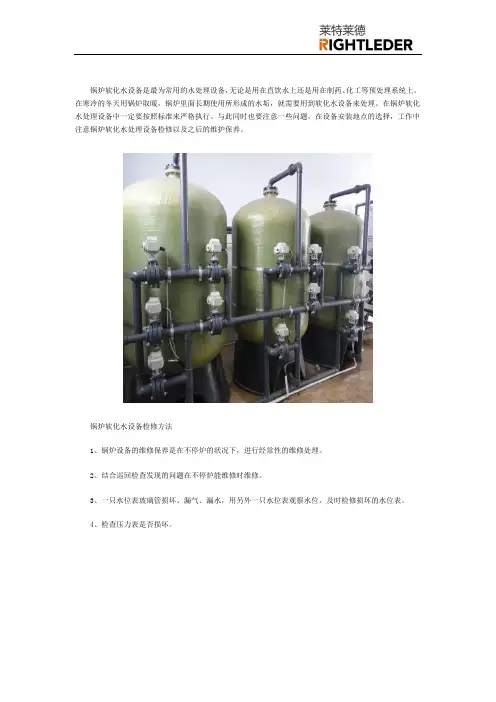

锅炉软化水设备是最为常用的水处理设备，无论是用在直饮水上还是用在制药、化工等预处理系统上。

在寒冷的冬天用锅炉取暖，锅炉里面长期使用所形成的水垢，就需要用到软化水设备来处理。

在锅炉软化水处理设备中一定要按照标准来严格执行。

与此同时也要注意一些问题，在设备安装地点的选择，工作中注意锅炉软化水处理设备检修以及之后的维护保养。

锅炉软化水设备检修方法1、锅炉设备的维修保养是在不停炉的状况下，进行经常性的维修处理。

2、结合巡回检查发现的问题在不停炉能维修时维修。

3、一只水位表玻璃管损坏、漏气、漏水，用另外一只水位表观察水位，及时检修损坏的水位表。

4、检查压力表是否损坏。

5、跑、冒、滴、漏的阀门能修理的及时检修或更换。

6、转动机械润滑油路保持通畅，油杯保持一定油位。

7、检查维修二次仪表和保护装置。

8、清除设备及锅炉水处理设备上的灰尘。

9、安全阀手动放气或放水实验每周至少一次，自动放气或放水实验每三个月至少一次。

10、压力表正常运行时每周冲洗一次存水弯道，每半年至少校验一次，并在刻度盘上划指示工作压力红线，校验或铅封。

11、高低水位报警器，低水位连锁装置，超压、超温报警器，超压连锁装置每月至少做一次报警连锁实验。

12、预备维修保养和安全附件实验校验情况，要做好详细记录。

13、锅炉停用后，依照有关规定，采用干法保养或湿法保养。

锅炉给水的原水中可能包含的杂质有：悬浮物、胶体、有机物、无机盐、重金属离子，以及溶解气体等。

这种水(结垢主要为钙，镁离子)如果不经任何处理，一旦进入锅炉内，将会带来危害，悬浮物、胶体、无机盐受热或超过其饱和浓度时，就会沉降析出，形成泥渣、水垢，极大影响锅炉的传热效率和锅水循环，燃料浪费、受热面损坏、锅炉出力下降、清洗量加大。

据测定，结有1毫米厚的水垢，浪费燃料10%，10千克力/厘米2的锅炉，无垢运行时，管壁温度为280℃，结有1毫米厚硅酸盐水垢后，管壁温度因热阻加大而升高至680℃，此时钢板强度由40千克力/厘米2降至10千克力/厘米2，导致锅炉压力下降，炉壁发生龟裂、鼓包、甚至炸破。

锅炉软化水处理设备正确安装方法工业的生产中最为重要的就是锅炉，这个设备几乎可以用到所有的工业企业中。

但是相对的锅炉也有它的局限性，软化水设备作为最重要的辅助可以发挥很多作用。

锅炉软化水处理设备在使用过程中需要注意，而在安装过程中更是要有正确的方法。

锅炉软化水处理设备技术指标我们在安装任何设备之前都要有很多的注意事项，尤其是安装非常重要的软化设备更是要依据技术指标。

锅炉软化水处理设备必须采满足进水压力应在0.2-0.6MPa，当水源压力无法满足要求时安装增压水泵。

进水温度应在5-45℃之间，此装置不允许在冰点状态下工作。

电源采用交流200V/50Hz，运行中需保证电源不间断。

锅炉软化水处理设备安装步骤一在安装所有设备之前都是要仔细阅读说明书，在选择好锅炉软化水处理设备就要准备安装。

首先要选在平坦的地面，盐罐就位于坚实的基础上并保证罐体水平。

把下布水器牢固安装在中心管底端，用胶带封住中心管口防树脂漏入。

将树脂均匀地装入树脂罐中胶带封口，将上布水器安装到控制阀上一定要确保中心管插入阀体。

锅炉软化水处理设备安装步骤二设备通过上述为最为基础的安装，锅炉软化水处理设备还需要继续安装步骤。

将盐阀组装好后一定要保持良好的密封性，排水管的连接长度不应超过6m。

管道连接要正确采用流量型再生控制器，进水管阀后一般安装有 Y 型过滤器，锅炉软化水处理设备便可以正常的运行了。

软化水设备在应用于工业已经有很多的历史了，现在应用于很多行业和领域的采暖、冷却用水。

锅炉软化水处理设备也适用于钢铁冶炼企业，可以连续的稳定的出水水质能达到软化水标准。

设备的去除钙、镁离子形成的硬度很快速，脱盐率可以达到95%以上。

锅炉补给软化水设备处理工艺介绍资料下载热电厂锅炉为大型高压锅炉，对补给水的要求严格，通常需要使用到严格的软化水设备来对补给水进行过滤。

热电厂锅炉补给水用软化水设备主要由预处理设备、压力系统和反渗透主机构成。

多组反渗透元件构成，预处理系统将原水水质控制在sDIl5≤4范围内，为保证水压不对反渗透设备元件产生损坏，应使设备运行压力控制在0.15MPA-0.25MPA之间，保证高压泵的安全使用的同时不发生压力过大的现象。

在反渗透膜的自动低压冲洗过程中，冲洗时间不宜过长，应控制在2分钟到5分钟。

同时冲洗后的浓水流速不宜过快，排放量应控制在3.4m/h。

锅炉软化水设备安装细节及进水要求锅炉软化水设备进行水质问题需要注意以下方面，锅炉软化水设备是针对锅炉结垢而推出的一种原水预处理装置，去除原水中的钙、镁离子以及导致锅炉长垢的原素：A、防止结垢水垢导热性能很差，比金属相差几百倍。

因此使得结垢部位温度过高，引起金属强度下降，局部变形，产生鼓泡，甚至发生爆炸事故，危机生命安全。

严重影响锅炉换热效果，提高锅炉运行成本。

如：在省煤器中结有1mm厚水垢，燃料就要多耗1。

5%~2。

0%，结垢会使汽轮机凝汽器内真空度降低，从而降低汽轮机的热效率和出力，甚至被迫停产检修。

B、防止腐蚀锅炉给水水质不良会造成省煤器水冷壁、给水管道、加热器、过热器以及汽轮机冷凝器等的腐蚀。

腐蚀不仅要缩短设备使用寿命，造成经济损失，同时腐蚀产物会加剧受热面上的结垢，结垢又促进了垢下腐蚀，造成腐蚀和结垢的恶性循环。

C、防止积盐锅炉给水中的超量杂质和盐分，随蒸汽带出而沉积于过热器和汽轮机中，这种现象称为积盐。

过热器的积盐会引起金属管壁过热，甚至爆裂。

利用软化水设备软化后的水具有清洁皮肤，洗衣服柔软顺滑，保护热水器和龙头，花洒不被水垢堵住，水槽也不再有水渍的优点。

热电厂锅炉补给水用软化水设备安装细节要点第一：软化水设备的安装位置选择1)系统应尽可能靠近排水处。

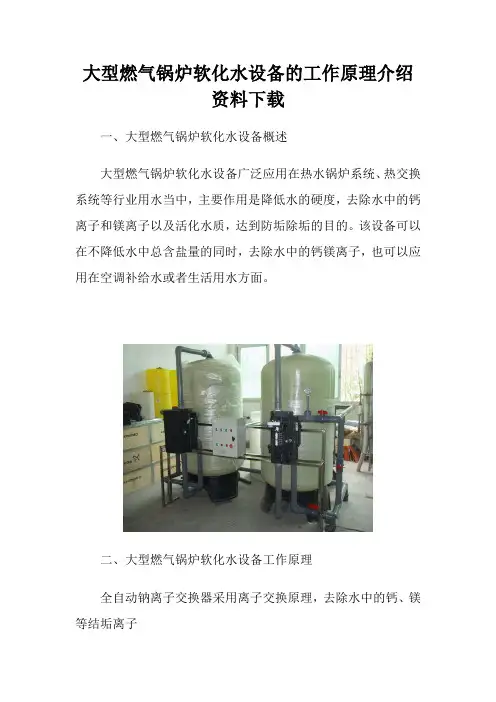

大型燃气锅炉软化水设备的工作原理介绍资料下载一、大型燃气锅炉软化水设备概述大型燃气锅炉软化水设备广泛应用在热水锅炉系统、热交换系统等行业用水当中，主要作用是降低水的硬度，去除水中的钙离子和镁离子以及活化水质，达到防垢除垢的目的。

该设备可以在不降低水中总含盐量的同时，去除水中的钙镁离子，也可以应用在空调补给水或者生活用水方面。

二、大型燃气锅炉软化水设备工作原理全自动钠离子交换器采用离子交换原理，去除水中的钙、镁等结垢离子当含有硬度离子的原水通过交换器内树脂层时，水中的钙、镁离子便与树脂吸附的钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度的软化水。

由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+(形成水垢的主要成份)置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。

当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用软化水设备单阀单罐盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。

由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。

如以RNa 代表钠型树脂，其交换过程如下：2RNa+Ca2+ = R2Ca+2Na+。

2RNa+Mg2+ = R2Mg+2Na+。

即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。

一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。

三、大型燃气锅炉软化水设备性能特点1、高效：软水器整体设计配套合理，使树脂的有效工作交换容量得以充分发挥。

2、省工：自动化程度高，无需设专人值守。

3、省水：软水器制水率达98%以上。

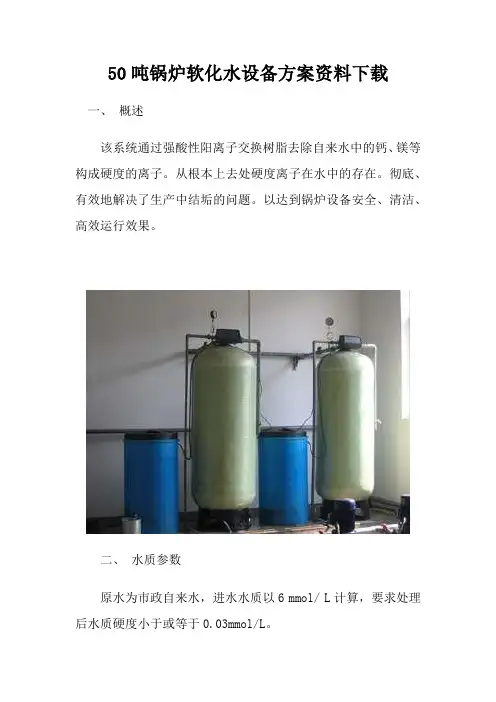

50吨锅炉软化水设备方案资料下载
一、概述
该系统通过强酸性阳离子交换树脂去除自来水中的钙、镁等构成硬度的离子。

从根本上去处硬度离子在水中的存在。

彻底、有效地解决了生产中结垢的问题。

以达到锅炉设备安全、清洁、高效运行效果。

二、水质参数
原水为市政自来水，进水水质以6 mmol/ L计算，要求处理后水质硬度小于或等于0.03mmol/L。

该技术资料由莱特莱德兰州锅炉软化水设备厂家提供
三、富莱克50吨流量双阀双桶一备一用型设备(型号FMRS-45.0T)
美国FLECK3900系统6型控制器 (无硬水 ) 1套
美国FLECK精密流量计 1套
玻璃钢离子交换桶6096(1500*2400) 2只
中心管上下布水器 2套
盐液箱1500L 2个
空气止回阀 2只
软水树脂 3250L
UPVC连接管路若干
机架 2个
1.流量型: 流量型是树脂再生的控制方式的一种,即根据实际原水状况计算出该套设备的周期产水量.例如:4吨的总交换能力为200mmol/L,南京原水硬度为3 mmol/L.计算:200÷3=66.67.即可设定为60吨启动再生.流量控制是目前软化水处理领域最为科学合理的控制方式.
2.流量型双桶一备一用:即用流量来切换两个离子桶之间的工作.适用于24小时连续生产车间使用
3.无硬水:在离子再生工程中(约1.5小时).出水自动关闭,再生完毕后又自动开启并供水.不会有没处理过的硬水进入设备.增加设备安全系数.
资源推荐：50吨锅炉软化水设备方案资料下载。

锅炉软化水设备使用与维护以及安装知道资料下载锅炉软化水处理设备方法并保证罐体水平1先将树脂罐.盐罐就位于坚实的基础上.然后拔出到树脂罐中央，2把下布水器牢固安装在中心管底端。

中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。

树脂装填完将树脂均匀地装入树脂罐中。

取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。

然后将中心管从上布水器内插入到控制阀内将上布水器安装到控制阀上。

小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上(或用法兰连接固定)一定要确保中心管插入阀体。

下布水器与中心管必须严密，注意：上布水器与控制阀、中心管。

防止树脂跑出。

中心管与控制阀必需严密不漏水，否则会出现窜硬水现象。

锅炉软化水处理设备组装盐阀然后把不锈钢滤网插入小铜配件内;带滤网的一端与控制阀的吸盐接口相连接，①、将吸盐管与阀体连接的小铜配件插入吸盐管内后。

不漏空气就行。

然后与塑料弯头连接;盐水管路连接长度不应超越2m一定要保持良好的密封性。

②、把盐阀置入盐箱的盐井中，否则会影响软水器的再生效果。

排水管的连接长度不应超越6m不得采用软塑料管。

影响排水效果。

锅炉软化水处理设备试调运行a慢地打开进水阀门至 1/4开启处(注意：阀门开启过快树脂将会流失)此时可以到空气从排水管排出的声音;全部开启进水阀软化水处理设备。

b待空气排净后，时刻保证固体盐高于盐水液面。

c用桶或水管向储盐罐内加水(仅在设备投入运行时操作)注意必需用大粒盐，以确保是饱和盐液，禁用：细盐、碘盐) 旋转手动再生旋钮。

d接通电源，启动一次再生，从取样阀放取水样进行水质分析。

e自动再生完成后，合格后即可投入使用，依照操作要求设定时间或流量的再生周期。

该技术资料由莱特莱德拉萨锅炉软化水设备厂家提供采用流量型再生控制器，①、依照控制阀进出水箭头标志连接进出水管，流量计必须安装在出水口，同时还应装有旁通阀。

锅炉软化水设备工艺介绍资料下载锅炉软化水及全自动软水器维修配件软化水设备是由全自动软水控制器(美国FLECK富莱克、AUTOTROL阿图祖控制器)、树脂罐(一般为玻璃钢树脂罐和不锈钢树脂罐)、强酸型钠离子阳树脂、盐箱组成整机。

同时我公司提供维修全自动软水器的技术支持，齐全的全自动软水器配件供应。

全自动软化水设备具有体积小、操作简单、自动运行无须人工操作等特点，已广泛应用于工业锅炉、冷却循环水、炼钢、轧钢、大型变压器、民用热水锅炉等场合。

一、全自动软化水设备的标准工作流程主要包括：工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。

不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。

任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。

二、软化水自动控制器品牌介绍：1、Autotrol(阿图祖)多路阀及控制器介绍：通过出水管上的传感流量计随机收集输出水量信息并及时输入电脑，经储存、运算后，发出指令给多路通伺服阀或电磁阀进行相应的操作。

同时，又把相关信息同步反馈回微电脑.系统需要再生时，电脑控制电磁阀切断出水管通路，预置程序的定时启动，使反洗-吸盐-正洗-注水等工艺准确无误的进行操作。

微电脑可根据用户的需要进行优化预置。

可随机显示：周期设定出水量、剩余水量、单位小时水流量、周期耗盐量、每次再生的时刻和当前工作的模式。

满足运行中的不同需求,任何时候都可以将全自动软水器运作切换为人工手动再生，以满足软化水设备运行工况的不同要求。

Autotrol多路阀：应用甚为广泛，适用范围包括微粒过滤、锰砂过滤、吸收有机物、脱除余氯、软化水和除盐等设备，可为各类工业和住宅居室的各种水处理设备提供最理想的自动控制装置。

主要产品：※255系列，163系列和268系列等小型多路阀※180系列和MAGNUM系列等中型多路阀※172系列和182系列等大型水量多路阀※169s系列和1100系列逆流再生多路阀※离子交换自动除盐控制阀Autotrol控制器：控制器是用来根据设定好的流程控制阀门的动作的器件，Autotrol的控制器是可以与阀门完全分离开的，这样更便于维护和调整。

软化水说明书软化水说明书篇一：全自动软化水说明书全自动软化水装置产品说明书《水处理环保设备》无锡市江南给排水设备有限公司GZZ全自动软化水装置一、概述锅炉设备能否安全与经济运行，水质处理是非常重要的。

锅炉给水不进行处理或处理不当，必然在受热面上结垢，使炉壁传热性能降低。

增加燃料消耗，还会产生腐蚀、爆管，甚至引起爆炸事故。

特别在原水水质硬度较大的地区。

普及锅炉水处理，对确保锅炉安全经济运行；提高锅炉效率；延长锅炉使用年限；节约能源具有很重要的意义。

GZZ全自动锅炉软化水装置，是最新的专门为各型锅炉配套而设计的，是根据我国大部分地区原水水质硬度大的特点而进行的专顶设计。

GZZ全自动锅炉软化水装置采用不同的组合、运行方式，其中有单罐、双罐、三罐组合。

由美国AUTOTROL公司生产的全自动软化水控制器、控制阀可以提供多种控制运行的方式，从而保证交换柱的足够产水量。

软化水装置的系列产品，可以满足您对各种需水量的要求，在进水总硬度不超过8mgN/L条件下运行，出水残留硬度可保证达到0.03mgN/L的国家锅炉用水标准。

二、特点集优良设计，优良操作性能于一身的GZZ系列全自动软化水装置，是全新引进技术制造的首选换代产品(亦可用于原设备自动化工程改造)。

由美国AUTOTROL公司制造的全自动控制单元保障设备运行，独特的再生控制方式可使设备使用成本降至最低，功效升至最高，消除您所有的顾虑。

简洁明了的整体结构能在您有限的空间完成使命；辅助主体设备发挥最大的潜力。

(三)、主要技术参数四、设备安装1．GZZ全自动软化水装置占地面积小，水处理器的装配、接管线和电路线路由本厂专人负责安装。

2．要求进水一般为自来水，目工作压力为0.15MPa～0.6MPa。

如进水压力不能满足运行要求，应采取加压措施。

3．本装置比须配软水箱一只，其容积应根据不同型号和锅炉进水情况而定，以满足锅炉进水量的要求。

4．主要适用原水硬度小于6mgN/L。
