电力线路基础知识

10KV架空线路基础知识一、送电线路的主要设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。

主要由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。

1．导线：其功能主要是输送电能。

线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。

线路导线目前常采用钢芯铝绞线或钢芯铝合金绞线。

为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采用每相两根或四根导线组成的分裂导线型式。

2．架空地线：主要作用是防雷。

由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的机会。

当雷击杆塔时，雷电流可以通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。

架空地线常采用镀锌钢绞线。

目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。

兼有通信功能的采用光缆复合架空地线。

架空线路常用的导线型号及符号的含义：架空线路常用的导线有裸导线和绝缘导线.按导线的结构可分为单股,多股及空芯导线.按导线使用材料分为铜导线,铝导线.钢芯铝导线,铝合金导线和钢导线等.送、配电架空电力线路采用多股裸导线,低压配电架空线路可使用单股裸铜导线.常用的裸导线有以下几种:1裸铜导线(TJ)、2裸铝导线(LJ)、3钢芯铝导线(LGJ,LGJQ,LGJJ)、4铝合金导线(HLJ)、5钢导线(GJ)•导线型号中的拼音字母的含义T-铜导线 J-绞线 L-铝导线 G-钢芯 Q-轻型 H-合金型号中一字线后的数字表示导线的截面积平方毫米3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。

（1）盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。

遇到雷击及污闪容易发生掉串事故，目前已逐步被淘汰。

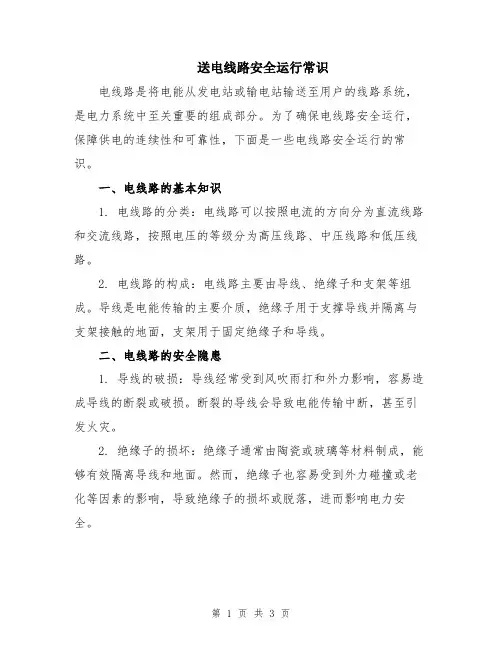

送电线路安全运行常识电线路是将电能从发电站或输电站输送至用户的线路系统，是电力系统中至关重要的组成部分。

为了确保电线路安全运行，保障供电的连续性和可靠性，下面是一些电线路安全运行的常识。

一、电线路的基本知识1. 电线路的分类：电线路可以按照电流的方向分为直流线路和交流线路，按照电压的等级分为高压线路、中压线路和低压线路。

2. 电线路的构成：电线路主要由导线、绝缘子和支架等组成。

导线是电能传输的主要介质，绝缘子用于支撑导线并隔离与支架接触的地面，支架用于固定绝缘子和导线。

二、电线路的安全隐患1. 导线的破损：导线经常受到风吹雨打和外力影响，容易造成导线的断裂或破损。

断裂的导线会导致电能传输中断，甚至引发火灾。

2. 绝缘子的损坏：绝缘子通常由陶瓷或玻璃等材料制成，能够有效隔离导线和地面。

然而，绝缘子也容易受到外力碰撞或老化等因素的影响，导致绝缘子的损坏或脱落，进而影响电力安全。

3. 支架的不稳定：支架用于固定绝缘子和导线，支撑着整个电线路系统。

如果支架不稳定或松动，就会导致绝缘子和导线的摆动，进一步加剧线路的损坏和安全隐患。

4. 异物的侵入：在电线路运行过程中，有时会有外来物体进入电线路，如树枝、鸟巢、风筝等。

这些异物可能导致短路、触电等危险，同时也会对电线路的正常运行造成干扰。

5. 气候因素的影响：恶劣的气候条件，如雷电、暴风雨、大雪等，会对电线路的安全运行产生重大影响。

例如，雷击可能破坏导线和绝缘子，降雨可能导致导线湿漉漉而引发触电。

送电线路安全运行常识（二）1. 定期巡视检查：对电线路进行定期巡视检查，发现并及时修复导线、绝缘子和支架等设施的损坏，确保线路的正常运行和安全。

2. 维护绝缘子的完好：定期检查绝缘子的外观和固定情况，及时更换破损或老化的绝缘子，确保绝缘子的完好，提高电线路的安全性。

3. 加强支架的稳固：定期检查支架的稳定性，加强支架的紧固，确保绝缘子和导线的固定牢固，避免导线摆动和跳线。

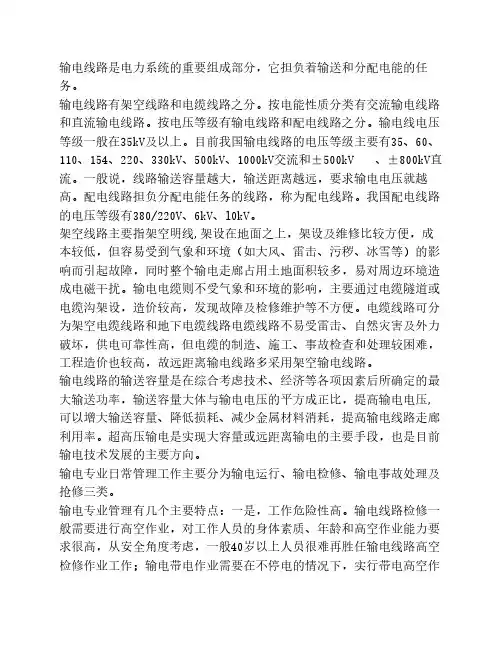

输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

输电专业管理有几个主要特点：一是，工作危险性高。

输电线路检修一般需要进行高空作业，对工作人员的身体素质、年龄和高空作业能力要求很高，从安全角度考虑，一般40岁以上人员很难再胜任输电线路高空检修作业工作；输电带电作业需要在不停电的情况下，实行带电高空作业，对技术和人员素质要求更高，因此该工作危险性较高。

电力网、电力系统和动力系统的划分动力网>电力系统>电力网电力网包括变电设备和输电设备电力系统发电+电力网+配电动力网电力系统+动力系统动力系统是指发电企业的动力设备组成的系统，是将其它能量转变成机械能的系统，也就是给发电机提供动力的系统；电力系统是发电设备、输变配电设备和用电设备共同组成的系统，是发、供、用组成的系统；电力网是由联接各发电厂、变电站及电力用户的输、变、配电线路组成的系统；动力系统是指发电企业的动力设备组成的系统，是将其它能量转变成机械能的系统，也就是给发电机提供动力的系统；输电线路分类：架空线路和电缆线路。

架空线路一、架空线路的结构1、导线1)分类：裸导线、绝缘导线;单股、多股;铜线、铝线、钢绞、钢芯铝绞。

2)型号：TJ、LJ、GJ、LGJ——铜绞线、铝绞线、钢绞线、钢芯铝绞线。

3)应用：铝绞线：10kV及以下配电线路;钢芯铝绞线：机械强度要求高和35kV及以上的输电。

2.电杆分类：木杆、水泥杆、铁塔杆。

直线、耐张、转角、终端、分支、跨越、换位。

3.横担1)作用：固定绝缘子、保持线距。

2)木、铁、瓷。

3)安装位置：电线杆，负荷一侧、耐张杆：电杆两侧、其他、电杆受力反方向。

4、绝缘子1)作用：固定导线、绝缘。

5、金具6、拉线作用：稳固电杆。

二、架空线路的敷设1.敷设路径的选择原则：P152(1).选取线路短、转角小、交叉跨越少的路径(2).交通运输要方便，以利用于施工和维护(3).尽量避开河洼和雨水冲刷地带及有爆炸危险，化学腐蚀，工业污秽，易发生机械损伤的地区(4).应与建筑物保持一定的安全距离，禁止跨越易燃屋顶的建筑物，避开起重机频繁活动区(5).应与工矿企业厂(场)区和生活区的规划协调，在矿区尽量避开煤田，少压煤(6). 妥善处理与通信线路的平行接近问题，考虑其干扰和安全的影响2.线路的敷设1)挡距与弧垂2)导线在电杆上的排列顺序：零线位置、高、低压线同杆架设、排列。

输电线路基础知识输电线路是一种将电力从发电站传输到用电站的电力传输系统。

电线、杆塔、绝缘子、地线以及其他元件组成了输电线路的主要构成部分。

由于电线必须悬挂在高空中，因此输电线路的设计和建造都要特别注意安全问题，遵从相关的规范和标准。

输电线路的基础知识主要包括以下几个方面:1.输电线路的分类输电线路根据不同的电压级别可分为三种：高压输电线路、中压输电线路和低压输电线路。

其中，高压输电线路用于长距离传输电力，一般采用交流电，输电电压一般为110千伏及以上。

中压输电线路用于城镇和农村传输电力，一般采用交流电，输电电压一般在10千伏至110千伏之间。

低压输电线路用于低压电力传输，一般用于城市和农村，输电电压一般在220伏或以下。

2.输电线路的材料输电线路的材料一般包括导线、绝缘子、地线、杆塔和附件等。

导线通常采用铝及其合金，也有少量的铜线。

绝缘子是将导线与杆塔隔离的元件，通常由瓷、玻璃钢或聚合物制成。

地线是用于保护导线和绝缘子的，一般由铜、铝合金或镀锌钢丝制成。

钢塔是将导线和绝缘子固定在空中的重要支撑结构，常用的材料有钢材、混凝土和木材。

附件一般包括挂具、保护装置、接地装置等。

3.输电线路的电性参数输电线路的电性参数主要包括电压、电流、功率、电阻和电感等。

电压是指导线两端的电压差，它随导线长度、导线截面积和电阻而变化。

电流则是指在导线中的电流强度，由发电站产生的电能经过变电站和输电线路转化为电流输送到不同的用电站。

功率是通过功率公式计算出来的，指单位时间内输送电能的数量。

电阻是指导线的单位长度内电阻值，通常用欧姆/千米表示。

电感则是指导线中电流的变化导致的电场的感应作用，是导线的基本特性之一。

4.输电线路的安全问题输电线路是高危行业，需要遵守相关的安全规定。

在输电线路的工作过程中，注意电线和杆塔同时整洁，防止线路接触到建筑物或者交通工具；确保粘贴在桥梁或者高架上的标识牌牢固，以便及时知道其所悬挂线路的电压等级；对于接触电线的情况，需要立即中断电源，以确保人员和设备的安全等等。

（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。

电能的优点可简便地转换为另⼀种形式的能量。

可经过⾼压输电线路长距离输送，供远⽅⽤电。

现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。

2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。

电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。

35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。

1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。

钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。

钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。

铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

输电线路基础知识输电线路基础知识输电线路是指将电能从一处输送到另一处的电力输送系统。

它将发电厂和电网负荷之间的距离克服了。

输电线路是现代电力系统的关键组成部分，它们以高电压交流电的形式将电能从发电站输送到各大城市和工业区域。

本文将探讨输电线路的基础知识。

一、输电线路的组成部分输电线路由电站、变电站、输电线路和配电站组成。

输电线路由高压、中压和低压线缆组成。

1. 高压线路：高压线路顾名思义是指输电时使用的电线，电压是110kV、220kV、330kV、500kV，也有几个特高压等级的电压（1000kV和1200kV）。

高压火线通常由钢塔或混凝土杆支撑。

2. 中压线路：中压电线用于电网，通常在配电站或变电站和终端之间。

电压在10kV至35kV之间。

与高压电线相比，杆塔数量较少且较矮。

3. 低压线路：低压线路指其电压在1000V以下。

在城市中发现，这些电线经常附着在杆子或建筑物上并且通过变压器降压。

二、输电线路的分类根据功率的大小和输电距离的远近，输电线路可以分为三类：1. 高压长距离输电线路：输电距离长，功率大，适用于将电能从发电站输送到不同地区。

在负荷较大的情况下，需要使用高压线路。

2. 中压短距离输电线路：比高压线路更为常见，用于在城市和城市之间输电。

这些线路使我们的日常生活受益，例如电路、电视、电话等。

3. 低压电力线：随处可见。

这些电线用于为家庭和商业设施提供电力。

三、输电线路的材料输电线路最常用的材料是铝和铜。

铜是材料的优选，但成本过高。

铝比钢轻，价格适中，耐腐蚀性好且有良好的导电性。

四、输电线路的拓扑结构输电线路由以下三种拓扑结构组成：1. 单线地线：这是一种常见的输电线路，包括带有单一中性导线的杆塔和可调节的“三角形”线路。

2. 双回路：双回路输电线路包括两个平行的电缆并联运转。

3. 转角塔：这种拓扑结构允许电线沿着特定的角度进行弯曲，使得输电路线在建筑物和其他障碍物周围穿过时不会遇到问题。

一、运行组织(一)管理方式为适应电力网的管理特点，输电线路的运行组织有以下几种形式：1、集中管理一个地市级供电部门的所有输电线路由一个线路工区负责维护。

工区下设运行班、检修班、带电作业班和技术管理组等。

其优点是专业化强;缺点是当线路过长时，路途往返消耗时间过多，特别是事故巡线和处理不及时，这种形式适合于线路较集中的地区。

2、分散管理一个地市级供电部门的输电线路由几个县(市)供电局分片负责维护。

这种形式的优缺点正好与第一种形式相反，因而适用于线路比较分散的地区。

3、集中与分散结合的管理方式一个地市级供电部门的输电线路，大部分主要线路由市电业局运行维护，另一部分由县供电局运行维护，并负责各自管辖范围的输电线路正常大修和事故抢修。

这种管理方式适用于既有比较集中或特别重要的输电线路，又有相对分散的线路。

这是目前各电业局大多采用的管理方式。

(二)线路通道安全管理由于输电线路距离长，分布广，受外力的影响较多，为保证线路安全运行，及时发现并制止危及线路的障碍或行为，输电线路的通道可采取分层承包的管理方法。

根据电力部门的组织机构，各地设有县、乡供电部门，对经过县、乡管辖地域的输电线路通道，由县、乡供电部门承包管理，线路产权单位(市供电部门)制订《线路通道承包管理条例》和《定期责任考核办法》，并和承包单位签订线路通道管理承包协议书，且每年支付一定的承包费用。

(三)线路分界点管理超高压输电线路大多为跨地区线路，按照规程规定必须划分线路维护管理分界点。

划分线路维护分界点的目的是为了明确线路维护职责，避免由于职责不清，出现管理“死角”而导致事故的发生。

(四)线路人员培训输电线路的运行维护人员数量，一般按所运行维护的线路长度确定，500kV线路定员可适当增加。

对线路运行人员应结合本单位的实际情况进行专业技术训练班，组织技术规程学习，技术问答，反事故演习和事故预想，组织技术报告、技术讲座，学习先进工作方法，传授先进经验，组织技术比武等。

线路的基本知识线路是指连接两个或多个地点的路径或通道。

在现代社会中，线路扮演着至关重要的角色，它们用于传输各种形式的信息和能量。

无论是电力线路、电信线路、交通线路还是网络线路，它们都承载着人们的生活和工作所需的基础设施。

本文将介绍线路的基本知识，包括线路的类型、组成以及其在不同领域的应用。

一、线路的类型线路可以根据其传输的内容和形式来分类。

常见的线路类型包括电力线路、电信线路、交通线路和网络线路。

1. 电力线路电力线路用于传输电能。

它由输电线、变电站和配电线路组成。

输电线通常由高压输电塔或电缆铺设而成，将发电厂产生的高压电能传输到变电站。

变电站将高压电能转换为低压电能，并通过配电线路将其送达用户。

2. 电信线路电信线路用于传输通信信号。

它包括电话线路、光纤线路、卫星通信等。

电话线路是最常见的电信线路，通过铜线或光纤将语音信号传输到目标地点。

光纤线路则利用光的折射原理传输信号，具有更高的传输速度和带宽。

3. 交通线路交通线路包括公路、铁路、航空线路等。

公路主要用于陆地交通，是连接不同地点的主要通道。

铁路线路则用于铁路运输，通常由轨道和铺设在其上的铁轨组成。

航空线路则是飞机航线的集合，用于指引飞机飞行的路径。

4. 网络线路网络线路是连接计算机和其他网络设备的通信路径。

它包括局域网线路、广域网线路和互联网线路等。

局域网线路用于连接同一建筑物或办公区域内的设备，广域网线路用于连接不同地点的局域网，而互联网线路则是连接不同互联网服务提供商的线路。

二、线路的组成线路的组成主要包括导体、绝缘体和连接器。

1. 导体导体是线路中用于传输电流或信号的部分。

对于电力线路，导体通常采用金属材料，如铜或铝，以具备良好的导电性能。

而电信线路和网络线路则使用铜线、光纤等材料作为导体。

2. 绝缘体绝缘体用于包裹导体，以防止电流或信号的泄漏。

常见的绝缘材料包括塑料、橡胶等。

绝缘体的选择要考虑到其绝缘性能和耐久性。

3. 连接器连接器用于连接线路的不同部分或连接线路与设备之间。

输电线路基础必学知识点以下是有关输电线路基础的一些必学知识点：1. 高压输电线路：高压输电线路是用于远距离输电的电力线路。

根据电流大小可分为高压直流(HVDC)和高压交流(HVAC)输电线路。

2. 输电线路的构成：输电线路通常由电缆和导线、绝缘子、杆塔和地线等组成。

导线是输送电能的主体，绝缘子用于支撑导线并防止电流通过杆塔与地面短路，地线则用于保护线路免受雷击。

3. 输电线路的杆塔：杆塔是支撑输电线路的结构，一般由钢筋混凝土或钢构件制成。

常见的杆塔形式包括单回线杆塔、多回线杆塔、绝缘线杆塔等。

4. 绝缘子：绝缘子用于支撑导线，同时防止电流通过杆塔与地面短路。

根据材料不同，绝缘子可分为玻璃绝缘子、陶瓷绝缘子和复合绝缘子等。

5. 输电线路的电压等级：电压等级是指输电线路所承受的电压大小。

常见的电压等级包括10千伏(KV)、35千伏(KV)、110千伏(KV)、220千伏(KV)和500千伏(KV)等。

6. 输电线路的损耗：输电线路会因电阻和电抗而产生一定的电能损耗。

损耗主要包括电阻损耗和感性损耗，其中电阻损耗与导线材料的特性和电流大小有关，感性损耗与电源频率和导线长度有关。

7. 输电线路的安全性能：输电线路必须具备一定的安全性能，以防止设备损坏和人身伤害。

安全性能包括保护接地、绝缘性能和防雷击等方面。

8. 输电线路的运行与维护：输电线路需要定期进行巡视和维护工作，以确保其正常运行。

维护工作包括检修设备、清理杆塔和罐体、保持导线的张力等。

以上是一些有关输电线路基础的必学知识点，希望对你有所帮助。

输电线路的基本知识线路输电线路是电力系统中的重要组成部分，是将电力从发电站传输到用户的枢纽。

它们的设计和运行是电力系统中必须考虑的重要因素之一，因为输电线路的性能将直接影响电网的可靠性和效率。

本文将介绍输电线路的基本知识。

1. 输电线路的定义输电线路是将电能从发电站传输到用电地点的电力传输通道，它由输电线路塔、导线、绝缘子、地线、避雷器等组成。

2. 输电线路的种类按照电压等级，输电线路可以分为高压、超高压和特高压线路。

按照线路通电方式，输电线路可以分为单回路和多回路，其中多回路还可以分为同塔复合型和分塔独立型。

按照线路传输的电能类型，输电线路可以分为交流线路和直流线路。

3. 输电线路的导线输电线路的导线是输电线路中电力信号传输的主要载体，它们的选择和设计有着关键的意义。

导线通常以铝或铜等材料制成，这些材料具有良好的导电性能和耐腐蚀性能。

根据导线的截面形状，可以将导线分为圆形和扁平形两种。

圆形导线价格便宜，同时也比较容易安装和维护，但它的电容和感性较大，会造成能量的损失；扁平导线的电容和感性相对较小，但成本较高。

4. 输电线路的避雷器和绝缘子避雷器是输电线路中的安全装置，它旨在保护线路不受雷击和过电压的破坏。

避雷器通常采用元件块状的设计，它的参数需要根据设备的实际情况进行精细计算。

绝缘子则是保证输电线路的电气安全的重要部分，它用于隔离导线和地面接触以及导线之间的隔离。

5. 输电线路的铁塔输电线路的铁塔是输电线路的基础和支撑结构。

它们的设计、制作和安装对于输电线路的运行和维护有着关键性的意义。

输电线路的铁塔通常分为悬垂塔和耐张塔两种，悬垂塔用于支撑单回路的导线，而耐张塔则用于支撑多回路导线。

6. 输电线路的测量为确保输电线路的运行和维护是正确的，测量是必不可少的措施之一。

主要的测量指标包括支架距离、导线间距离、塔的垂直度、塔的平衡、塔的地基等等。

测量的结果会直接影响到线路的运行和性能，并在一定程度上影响电网稳定运行。
