阀门系数Cv 值的确定和意义1. 概述:通常测定阀门的方法是阀门系数(Cv ),时,使用阀门系数确定阀门尺寸,该阀门可在工艺流体稳定的控制下,能够通过所需要的流量。
阀门制造商通常公布各种类型阀门的Cv 值,它是近似值,并能按照管线结构或阀座制造而变动上调10%。
如一个阀门不能正确计算Cv ,通常将削弱在两个方面之一的阀门性能:如果Cv 对所需要的工艺而言太小,则阀门本身或阀内的阀芯尺寸不够,会使工艺系统流量不够。
此外,因为阀门的节流会导致上游压力增加,并在阀门导致上游泵或其他上游设备损坏之前产生高的背压。
尺寸不够的Cv 也会产生阀内的较高阻力降,它将导致空穴现象或闪蒸。
如果Cv 计算值比系统需要的过高,通常选用一个大的超过尺寸的阀门。
显然,一个大尺寸阀门的造价、尺寸及重量是主要的缺点。
除此之外,如果阀门是节流操作,控制问题明显会发生。
通常闭合元件,如旋塞或阀盘,正位于阀座之外,它有可能产生高压力降和较快流速而产生气穴现象及闪蒸,或阀芯零件的磨损。
此外,如果闭合元件在阀座上闭合而操作器又不能够控制在该位置,它将被吸入到阀座。
这种现象被称为溶缸闭锁效应。
2. Cv 的定义 一个美国加仑(3.8L )的水在60°F (16℃)时流过阀门,在一分钟内产生1.0psi (0.07bar )的压力降。

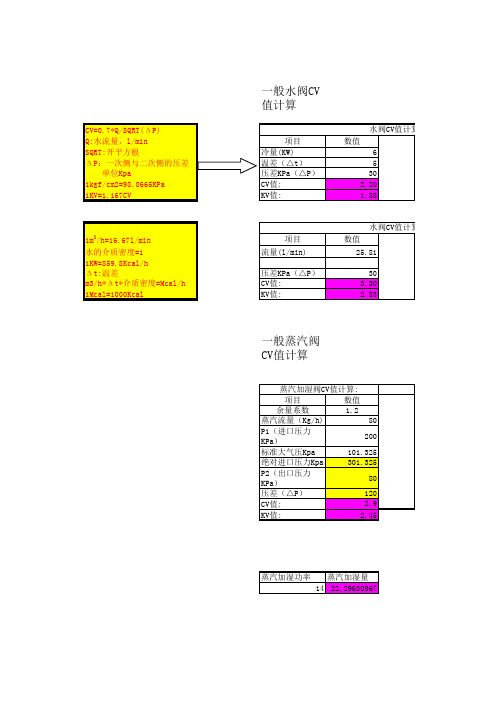

3. Cv 值的计算方法 3.1 液体3.11 基本液体确定尺寸公式1) 当∆P <∆Pc=F L 2(P1-Pv):一般流动Cv=QPSg∆ 2) ∆P ≥∆Pc :阻塞流动 当Pv <0.5P1时∆Pc=F L 2(P1-Pv) 当Pv ≥0.5P1时 ∆Pc= F L 2[P-(0.96-0.28PcP 1)Pv ] Cv=QPcSg∆ 式中 Cv----阀门流动系数; Q------流量,gal/min ;Sg-----流体比重(流动温度时);∆P----压力降,psia∆Pc---阻塞压力降 psia F L -------压力恢复系数 见表1P1-------上游压力psiaPv--------液体的蒸气压(入口温度处)psiaPc--------液体临界压力psia 见表2 表1:典型F L系数表2 常用工艺流体的临界压力Pc3.12 参数来源1)实际压力降:定义为上游(入口)与下游(出口)之间的压力差。
阀门的性能指标计算公式阀门作为流体控制的重要设备,在工业生产中起着至关重要的作用。
为了保证阀门的正常运行和流体控制的准确性,需要对阀门的性能指标进行严格的计算和评估。
本文将介绍阀门的性能指标计算公式,并对其进行详细解析。
一、阀门的流量系数(Cv值)计算公式。
阀门的流量系数(Cv值)是衡量阀门流量特性的重要指标。
它表示在单位压差下,阀门能够通过的流体流量。
Cv值的计算公式如下:Cv = Q / (SG sqrt(ΔP))。
其中,Cv为流量系数,Q为流体流量,SG为流体相对密度,ΔP为压差。
二、阀门的流量系数(Kv值)计算公式。
Kv值是国际上通用的流量系数,用于表示阀门在单位压差下的流体流量。
Kv 值的计算公式如下:Kv = Q / sqrt(ΔP)。
其中,Kv为流量系数,Q为流体流量,ΔP为压差。
三、阀门的流体流速计算公式。
阀门的流体流速是指单位时间内流体通过阀门的速度。
流体流速的计算公式如下:V = Q / (A 3600)。
其中,V为流体流速,Q为流体流量,A为阀门的有效截面积。
四、阀门的流体动能损失计算公式。
阀门在流体流动过程中会产生一定的动能损失,影响流体流速和流量。
动能损失的计算公式如下:ΔP = (V^2 / 2g) (K1 + K2)。
其中,ΔP为动能损失,V为流体流速,g为重力加速度,K1和K2为阀门的局部阻力系数。
五、阀门的流体阻力计算公式。
阀门在流体流动中会产生一定的阻力,影响流体流速和流量。
流体阻力的计算公式如下:ΔP = f (L / D) (ρ V^2 / 2)。
其中,ΔP为流体阻力,f为摩擦阻力系数,L为阀门管道长度,D为管道直径,ρ为流体密度,V为流体流速。
六、阀门的流体压降计算公式。
阀门在流体流动中会产生一定的压降,影响流体流速和流量。
压降的计算公式如下:ΔP = f (L / D) (V^2 / 2)。
其中,ΔP为流体压降,f为摩擦阻力系数,L为阀门管道长度,D为管道直径,V为流体流速。
Cv值Cv值的定义:Cv值表示的是元件对液体的流通能力;即:流量系数。
对于阀门来讲,国外一般称为Cv值,国内一般称为Kv值。
Cv值的测定:被测元件全开,元件两端压差△p.=1bf/in(1lbf/in=6.89kPa),温度为60℉(15.5℃)的水,通过元件的流量为qv,单位为USgas/min (USgas/min=3.785L/min),则流通能力Cv值为
Cv值的计算公式:Cv=qv*[ρ*△p0/(ρ0*△p)]^0.5
式中:
Cv:流通能力,USgas/min
qv:实测水的流量,USgas/min
ρ:实测水的密度,g/cm;
ρ0:60℉下水的密度,ρ0=1g/cm;
△p.=p1-p2。
p1和p2是被测元件上下游的压力差,lbf/in。
Kv值的定义:Kv值是表示气体流量特性的一个参数和表示方法。
Kv值的测定:被测元件全开,元件两端压差△p.==0.1MPa,流体密度ρ=1g/cm 时;通过元件的流量为qv(m/h),则流通能力Kv值为
Kv值的计算:Kv=qv*[ρ*△p0/(ρ0*△p)]^0.5
式中:
Kv:流通能力,m/h;
ρ:实测流体密度,g/cm;
△p.=p1-p2。
p1和p2是被测元件上下游的压力差,MPa。
Kv值与Cv值之间的关系:Cv=1.167Kv。
阀门的流量系数Cv值不是一个设计量,那么Cv值是什么?怎样计算?阀门的流量系数取决于阀门的流道结构,包括尺寸的大小、尺寸的改变以及流向的改变等等。
Cv值不是一个设计量,而是通过实际的试验测量得到的一个值。
从流量计算公式可以看出,压降对于流量具有直接作用。
对于给定液体,给定阀门的流量取决于压降。
对于给定气体,P1给定,当P2大于P1的一半时,增加压降可以增大流量;当P2等于P1的一半时,流体以音速离开阀门,此时流量增大到峰值,进一步增加压降不再会使流量增大;当P2小于P1的一半时,给定阀门的流量取决于入口压力。
当压降为0时,流量为零,流体处于静止状态。
Cv = 流量系数q = 流量P1 = 入口压力P2 = 出口压力△P = 压降( P1 -P2)Gf = 液体比重(水 =1.0)Gg = 气体比重(空气 =1.0)N1,N2 = 和单位相关的常数T1 = 上游绝对温度:K = ℃ + 273°R = ℉ + 460注:对于气体,P1和P2是绝对压力来源:Swagelok世伟洛克免责声明:以上内容源于网络,版权归原作者所有,如涉及作品版权问题,请您告知我们将及时处理!洁净工程联盟介绍一个有趣有用的“知识星球”▎星球定位:洁净室产业链资源库•一个充满海量资源的洁净室知识社区,让你搜索获取知识更省时省心。
3天可自由退款,无广告,只干货!▎星球内容:10大板块,1T资源•10大专业板块:洁净室技术、工程图纸、标准规范、项目管理、工程照片、培训体系、选型样本、行业观察、联盟原创、问答精选;•累计100个主题1000份资料,覆盖电子半导体、医疗制药、实验室、锂电池、数据中心等行业领域;•每一份资料都经过卓盟团队精心筛选梳理。
▎星球服务:省钱,省时,省心•免费的才是最贵的,因为你需要浪费大量时间去筛选出对自己有用的信息,而时间是昂贵的;•这里每一份资料都是卓盟团队花费巨大时间搜集梳理出来的,只为节约您宝贵的搜索获取资料时间;•有任何资料问题,及想获取的资料,都可以在星球提问,我们会第一时间给你答复,让您更省心;•星球实行会员制,前100名享受特惠价98元;100~500名优惠价108元;500名以上128元;随时可能调整为198元。
cv值阀门用法
阀门的CV值是指阀门的流量系数,用于表示阀门在特定工况下的流量能力。
CV值是指在给定的压差下,阀门能够通过的液体或气体的体积流量。
CV值越大,表示阀门的流量能力越大。
阀门CV值的计算公式为:CV = Q / (ΔP√ρ),其中,CV表示流量系数,Q 表示通过阀门的体积流量,ΔP表示压差,ρ表示流体的密度。
阀门CV值常用于选择和设计阀门,帮助确定所需的阀门尺寸和类型,以满足特定的流量要求。
国内一般用KV表示流量系数,CV=。
阀门CV值的大小取决于阀门的大小、设计和材料。
阀门的大小通常指的是通道的直径,而阀门的设计和材料决定了内部流线和轮廓,这直接影响了其流量特性。
通常来说,较小的阀门CV值意味着阀门的流量范围较小,可以用在较小的管道中。
较大的CV值意味着阀门的流量范围较大,适用于更大的管道和更高的流量。
在实际应用中,选择正确的阀门CV值对于阀门的正常运行非常重要。
如果选择错误,可能会导致流量扭曲和阀门过早损坏,这将会产生额外的维护费用和产品损失等问题。
因此,在选择阀门CV值时,需要以实际工程需求为
基础,同时兼顾预算和可用材料。
最好根据系统的驱动力和压降来选择合适的CV值,并对阀门的流量特性进行充分测试和评估,以确保其可以正常运行并发挥最佳效果。
总之,阀门CV值是阀门中最重要的流量指标之一。
正确选择和评估阀门的CV值可以提高阀门系统的效率和可靠性,减少成本和维护问题,并确保在整个系统中流体的稳定和一致性,为工程项目提供必要的保障。
Cv值Cv值表示的是元件对液体的流通能力;即:流量系数。
对于阀门来讲,国外一般称为Cv值,国内一般称为Kv值。
测定被测元件全开,元件两端压差△p.=1lbf/in^2(1磅力每平方英寸即1psi,1lbf/in^2=6.895kPa),温度为60℉(15.56℃)的水,通过元件的流量为qv,单位为USgal/min(USgal/min=3.785L/min),则流通能力Cv值为qv,Cv值是流量系数,没有单位。
计算公式1、关系式Cv=Q*[(ρ*△P0)/(ρ0*△P)]^0.5=Q*(ρ/△P)^0.5式中:Cv:流量系数,按上述测定方法测定得到的数值,没有单位;Q:其他流体或相同流体在不同状态(以下简称流体a)的流量,USgal/min;ρ:流体a的密度,g/cm3;ρ0:60℉下水的密度,ρ0=1g/cm3;△P.=P1-P2。
P1和P2是流体a通过时元件上下游的压力,lbf/in^2;△P0:1lbf/in^22、流量计算公式由上述关系式可得到流量计算公式Q=Cv*(△P/ρ)^0.5阀的容量系数的比较阀的容量系数大多以Cv值来表示,因此以下将以Cv值为例进行说明。
Cv值比较抽象、难以理解,因此下面将进行更为具体的说明。
Cv值的大小及计算示例Cv值的大小取决于流量、压差、比重等条件,光从概念上看比较难以理解,如果换用与配管以及节流孔等的口径相对照的形式来表示则更加容易理解,因此下面记述了相关的比较事例。
(参考用进口阀门VENN VENN阀门 KITZ KITZ阀门提供阀门选型参数)■Cv值为1时,与配管直径的对照DL流动方向配管的内部厚度相当于Schedule40钢管,D为配管的内径、L为配管的长度时,Cv=1时的情况大致如[表1]所示。
Cv与KV的换算Cv值的计算公式:Cv=qv*[ρ*△p0/(ρ0*△p)]^0.5式中:Cv:流通能力,USgal/minqv:实测水的流量,USgal/minρ:实测水的密度,g/cm;ρ0:60℉下水的密度,ρ0=1g/cm;△p.=p1-p2。
阀门流量系数Cv值阀门流量系数Cv值字体大小:大| 中| 小2014-08-03 12:53 阅读(839) 评论(0) 分类:流量系数即:C值(欧美标准称为Cv值,国际标准称为:KV值)是阀门、调节阀等工业阀门的重要工艺参数和技术指标。
正确计算和选择CV 值是保障管道流量控制系统正常工作的重要步骤。
是指单位时间内、在测试条件中管道保持恒定的压力,管道介质流经阀门的体积流量,或是质量流量。
即阀门的最大流通能力。
流量系数值越大说明流体流过阀门时的压力损失越小。
阀门的CV值须通过测试和计算确定。
阀门是流量系数是衡量阀门流通能力的指标,流量系数值越大说流体流过阀门时的压力损失越小.上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
阀门系数的定义:流量系数表示流体流经阀门产生单位压力损失时流体的流量,由于单位的不同,流量系数有几种不同的代号和量值.一般式C=Q√p/PC---流量系数Q---体积流量p---流体密度P---阀门压力损失概述:流量特性是调节阀的一种重要技术指标和参数。
在调节阀应用过程中做出正确的选型具有非常重要的意义。
固有特性(流量特性):在经过阀门的压力降恒定时,随着截流元件(阀板)从关闭位置运动到额定行程的过程中流量系数与截流元件(阀板)行程之间的关系。
典型地,这些特性可以绘制在曲线图上,其水平轴用百分比行程表示,而垂直轴用百分比流量(或Cv 值)表示。
由于阀门流量是阀门行程和通过阀门的压力降的函数,在恒定的压力降下进行流量特性测试提供了一种比较阀门特性类型的系统方法。
阀门系数Cv 值的确定和意义 1. 概述:通常测定阀门的方法是阀门系数(Cv ),当为特殊工况选择阀门时,使用阀门系数确定阀门尺寸,该阀门可在工艺流体稳定的控制下,能够通过所需要的流量。
阀门制造商通常公布各种类型阀门的Cv 值,它是近似值,并能按照管线结构或阀座制造而变动上调10%。
如一个阀门不能正确计算Cv ,通常将削弱在两个方面之一的阀门性能:如果Cv 对所需要的工艺而言太小,则阀门本身或阀内的阀芯尺寸不够,会使工艺系统流量不够。
此外,因为阀门的节流会导致上游压力增加,并在阀门导致上游泵或其他上游设备损坏之前产生高的背压。
尺寸不够的Cv 也会产生阀内的较高阻力降,它将导致空穴现象或闪蒸。
如果Cv 计算值比系统需要的过高,通常选用一个大的超过尺寸的阀门。
显然,一个大尺寸阀门的造价、尺寸及重量是主要的缺点。
除此之外,如果阀门是节流操作,控制问题明显会发生。
通常闭合元件,如旋塞或阀盘,正位于阀座之外,它有可能产生高压力降和较快流速而产生气穴现象及闪蒸,或阀芯零件的磨损。
此外,如果闭合元件在阀座上闭合而操作器又不能够控制在该位置,它将被吸入到阀座。
这种现象被称为溶缸闭锁效应。
2. Cv 的定义一个美国加仑(3.8L )的水在60°F (16℃)时流过阀门,在一分钟内产生1.0psi (0.07bar )的压力降。
3. Cv 值的计算方法 3.1 液体3.11 基本液体确定尺寸公式1) 当∆P <∆Pc=F L 2(P1-Pv):一般流动Cv=Q PSg ∆2)∆P ≥∆Pc :阻塞流动当Pv <0.5P1时∆Pc=F L 2(P1-Pv)当Pv ≥0.5P1时∆Pc= F L 2[P-(0.96-0.28PcP 1)Pv ] Cv=QPcSg∆ 式中 Cv----阀门流动系数; Q------流量,gal/min ;Sg-----流体比重(流动温度时);流体比重就是流体单位体积的重量,与流体密度成正比,液体比重用γ表示,γ=ρG∆P----压力降,psia∆Pc---阻塞压力降 psiaF L -------压力恢复系数 见表1 P1-------上游压力 psiaPv--------液体的蒸气压(入口温度处) psia Pc--------液体临界压力 psia 见表2表1:典型F L 系数表2 常用工艺流体的临界压力Pc1)实际压力降:定义为上游(入口)与下游(出口)之间的压力差。

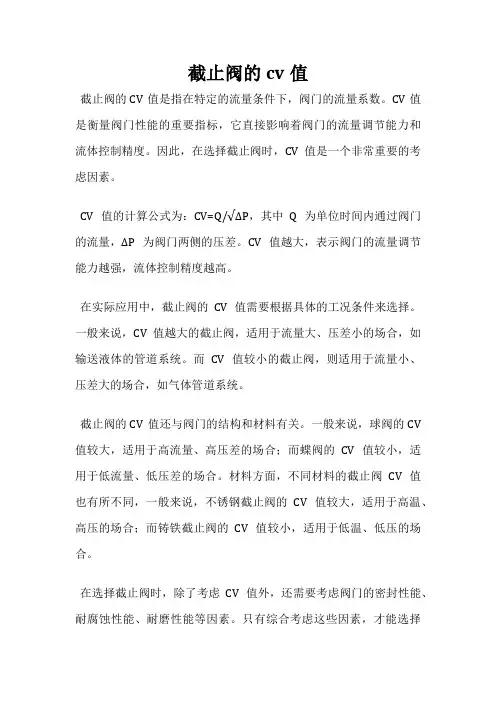

截止阀的cv值
截止阀的CV值是指在特定的流量条件下,阀门的流量系数。
CV值是衡量阀门性能的重要指标,它直接影响着阀门的流量调节能力和流体控制精度。
因此,在选择截止阀时,CV值是一个非常重要的考虑因素。
CV值的计算公式为:CV=Q/√ΔP,其中Q为单位时间内通过阀门的流量,ΔP为阀门两侧的压差。
CV值越大,表示阀门的流量调节能力越强,流体控制精度越高。
在实际应用中,截止阀的CV值需要根据具体的工况条件来选择。
一般来说,CV值越大的截止阀,适用于流量大、压差小的场合,如输送液体的管道系统。
而CV值较小的截止阀,则适用于流量小、压差大的场合,如气体管道系统。
截止阀的CV值还与阀门的结构和材料有关。
一般来说,球阀的CV 值较大,适用于高流量、高压差的场合;而蝶阀的CV值较小,适用于低流量、低压差的场合。
材料方面,不同材料的截止阀CV值也有所不同,一般来说,不锈钢截止阀的CV值较大,适用于高温、高压的场合;而铸铁截止阀的CV值较小,适用于低温、低压的场合。
在选择截止阀时,除了考虑CV值外,还需要考虑阀门的密封性能、耐腐蚀性能、耐磨性能等因素。
只有综合考虑这些因素,才能选择
到最适合自己工况条件的截止阀。
截止阀的CV值是衡量阀门性能的重要指标,它直接影响着阀门的流量调节能力和流体控制精度。
在选择截止阀时,需要根据具体的工况条件来选择,综合考虑阀门的结构、材料、密封性能、耐腐蚀性能、耐磨性能等因素,才能选择到最适合自己工况条件的截止阀。
放空阀门的cv值1.引言1.1 概述概述部分的内容:放空阀门是一种常见的工业设备,用于控制管道系统中的压力和流量。
在放空阀门的设计和选择过程中,CV值是一个重要的参数。
CV值代表了阀门的流量系数,它表示在特定压差下,单位时间内通过阀门的流体量。
CV值越大,表示阀门能够更大程度地放空流体,反之则表示其放空能力较低。
本文旨在探讨放空阀门的CV值对其性能和实际应用的影响,并提供一些选择合适CV值的建议。
首先,我们将详细介绍什么是放空阀门的CV 值,并解释其重要性。
然后,我们将探讨CV值对放空阀门性能的影响,并给出一些判断和选择合适CV值的实用建议。
通过深入理解放空阀门的CV值,读者将能够更好地了解这一设备在管道系统中的作用,从而有针对性地选择合适的CV值,以满足特定的流量和压力要求。
这是提高工业生产效率和保证系统安全可靠性的关键所在。
在接下来的章节中,我们将进一步探讨这些问题。
1.2文章结构1.2 文章结构本文将分为三个部分来探讨放空阀门的cv值。
首先,在引言部分(1.1)中,我们将对文章的主题进行概述,并介绍文章的目的(1.3)。
接下来,在正文部分(2)中,我们将详细讨论什么是放空阀门的cv值(2.1)以及cv值的重要性(2.2)。
最后,在结论部分(3)中,我们将总结cv值对放空阀门的影响(3.1),并提供如何选择合适的cv值的建议(3.2)。
通过这种文章结构,读者将能够全面了解什么是放空阀门的cv值以及它的重要性。
我们将从概念的介绍开始,然后深入讨论cv值对放空阀门的影响,并最终给出选择合适cv值的实际建议。
这将帮助读者更好地理解和应用放空阀门的cv值,并最大限度地发挥其作用。
1.3 目的本文的目的是探讨放空阀门的cv值,并说明其在放空阀门的选择和使用中的重要性。
通过对cv值的解释和分析,希望读者能够了解放空阀门中cv值的含义和作用,并能够正确选择合适的cv值来满足实际工程需求。
具体而言,本文将通过以下方式达到该目的:首先,我们将在引言部分对概述放空阀门的基本知识和重要性,为读者提供背景和引起兴趣。
电磁阀的cv值电磁阀的CV值是指阀门开度对应的流量系数,用于衡量电磁阀的流量特性。
CV值是电磁阀常用的一个重要参数,通过该数值可以确定阀门的流量能力和阀门的开度控制范围。
CV值是指在一定压差下,通过阀门的单位时间内水的流量。
通常使用标准状态(Test Condition)的流体介质,即水,温度20℃,并在标准大气压下进行测试。
CV值是一个无量纲的参数,单位为gpm (Gallons per Minute)或者L/min (升/分钟)。
CV 值越大,表示电磁阀具有更大的流量能力。
在实际应用中,根据需要选择合适的CV值的电磁阀,以确保流体介质可以正常流动并满足工艺要求。
以下是一些常见的流量参考值对应的CV值范围:1. 闸阀(Gate Valve):CV值一般在10到500之间;2. 截止阀(Globe Valve):CV值一般在3到200之间;3. 调节阀(Control Valve):CV值一般在0.01到1之间。
CV值与阀门的开度之间存在一个线性关系。
随着阀门的开度增加,CV值也会相应增加。
通常情况下,电磁阀有全开到全关的开度范围,对应的CV值也有相应的变化范围。
根据具体的应用要求,我们可以根据所需的流量选择合适的电磁阀。
此外,电磁阀的CV值还可以用来计算压差。
根据CV值和实际的流量值,可以反推出所需的压差,以保证阀门正常工作和流量的稳定控制。
根据CV值和实际的操作条件,可以选择合适的电磁阀控制系统,以实现准确的流量调节和控制。
总之,电磁阀的CV值是一个重要的流量特性参数,用于衡量阀门的流量能力和实际应用的流量控制范围。
根据所需的流量和操作条件,选择合适的CV值的电磁阀,可以确保流体介质的正常流动和稳定的流量控制。
蝶阀额定cv值蝶阀是一种常见的阀门类型,用于控制流体的流量和压力。
蝶阀通过调节阀门的开闭程度来控制流体的流量,其开度通常由0到90度范围变化。
蝶阀的额定CV值是其性能参数之一,下面将详细介绍蝶阀额定CV值的相关内容。
CV值全称为Coefficient of Flow,意为流量系数,是用于评估阀门性能的重要参数。
CV值是指在给定的压力下,阀门完全开启时单位时间内流过阀门的液体体积。
CV值的大小直接影响到阀门的调节能力,即流体的流量大小。
CV值越大,阀门的流量越大;反之,CV值越小,阀门的流量越小。
蝶阀的额定CV值主要由其结构和内部孔径决定。
蝶阀通常是由一个闭合的圆盘和固定在管道内部的轴组成。
圆盘的大小和形状会影响到蝶阀的流体流量。
一般来说,蝶阀的CV值越大,其圆盘的直径越大,流体通过阀门的通道越大,从而导致流量增大。
当选择蝶阀时,额定CV值通常是一个重要的选择因素。
根据应用需求和设计参数,选择适当的CV值可以确保阀门能够满足所需的流量要求。
选择过小的CV值可能会导致流量不足,无法满足系统的需要;选择过大的CV值可能会导致流量过大,产生过大的压力损失或无法达到所需的流量调节效果。
对于不同类型的蝶阀,其额定CV值可以根据具体的设计和标准进行计算和确定。
例如,根据API标准,计算蝶阀的额定CV值需要考虑到蝶阀的通道直径、圆盘的几何形状以及流体的密度等因素。
在实际应用中,通常会根据系统的流量需求和性能要求来选择合适的蝶阀型号和额定CV值。
此外,蝶阀的额定CV值还可以通过实验测量获得。
在实验中,可以通过控制蝶阀的开度和测量流量来计算CV值。
这种方法可以更加准确地评估蝶阀的性能,并确定其额定CV值。
实验测量的结果可以用于验证计算得出的额定CV值,并提供参考依据。
综上所述,蝶阀的额定CV值是衡量阀门性能的重要参数,其大小直接影响到阀门的流量和调节能力。
选择合适的CV值可以确保蝶阀能够满足系统的流量要求。
根据具体的设计和应用需求,可以通过计算或实验测量来确定蝶阀的额定CV值。
阀门系数Cv 值的确定概述:通常测定阀门的方法是阀门系数(Cv ),时,使用阀门系数确定阀门尺寸,该阀门可在工艺流体稳定的控制下,能够通过所需要的流量。
阀门制造商通常公布各种类型阀门的Cv 值,它是近似值,并能按照管线结构或阀座制造而变动上调10%。
如一个阀门不能正确计算Cv ,通常将削弱在两个方面之一的阀门性能:如果Cv 对所需要的工艺而言太小,则阀门本身或阀内的阀芯尺寸不够,会使工艺系统流量不够。
此外,因为阀门的节流会导致上游压力增加,并在阀门导致上游泵或其他上游设备损坏之前产生高的背压。
尺寸不够的Cv 也会产生阀内的较高阻力降,它将导致空穴现象或闪蒸。
如果Cv 计算值比系统需要的过高,通常选用一个大的超过尺寸的阀门。
显然,一个大尺寸阀门的造价、尺寸及重量是主要的缺点。
除此之外,如果阀门是节流操作,控制问题明显会发生。
通常闭合元件,如旋塞或阀盘,正位于阀座之外,它有可能产生高压力降和较快流速而产生气穴现象及闪蒸,或阀芯零件的磨损。
此外,如果闭合元件在阀座上闭合而操作器又不能够控制在该位置,它将被吸入到阀座。
这种现象被称为溶缸闭锁效应。
1. Cv 的定义 一个美国加仑(3.8L )的水在60°F (16℃)时流过阀门,在一分钟内产生1.0psi (0.07bar )的压力降。
2. Cv 值的计算方法3.1 液体3.11 基本液体确定尺寸公式1) 当∆P <∆Pc=F L 2(P1-Pv):一般流动Cv=QPSg∆ 2) ∆P ≥∆Pc :阻塞流动 当Pv <0.5P1时∆Pc=F L 2(P1-Pv)当Pv ≥0.5P1时∆Pc= F L 2[P-(0.96-0.28PcP 1)Pv ] Cv=QPcSg∆ 式中 Cv----阀门流动系数; Q------流量,gal/min ;Sg-----流体比重(流动温度时);∆P----压力降,psia∆Pc---阻塞压力降 psia F L -------压力恢复系数 见表1P1-------上游压力psiaPv--------液体的蒸气压(入口温度处)psiaPc--------液体临界压力psia 见表2 表1:典型F L系数表2 常用工艺流体的临界压力Pc3.12 参数来源1)实际压力降:定义为上游(入口)与下游(出口)之间的压力差。
气体调节阀cv值计算公式气体调节阀CV值计算公式一、引言气体调节阀是工业生产中常用的一种控制元件,用于调节气体的流量和压力。
在气体调节阀的设计和选择过程中,CV值是一个重要的参数,它代表了阀门的流量特性。
本文将介绍气体调节阀CV值的计算公式及其应用。
二、CV值的定义CV值是指气体调节阀在规定的压差下,单位时间内通过阀门的气体流量。
常用的单位是GPM(加仑/分钟)或SCFM(标准立方英尺/分钟)。
CV值越大,表示阀门的流量能力越强。
三、CV值计算公式CV值的计算公式如下:CV = Q / √ΔP其中,CV表示气体调节阀的CV值;Q表示通过阀门的气体流量;ΔP表示阀门两侧的压差。
四、CV值计算实例假设通过一个气体调节阀的气体流量为100 GPM,阀门两侧的压差为50 psi。
根据上述公式,可以计算出CV值:CV = 100 / √50 ≈ 14.14五、CV值的应用1. 选型参考:根据需要调节的气体流量和压差要求,可以通过CV 值来选取合适的气体调节阀。
CV值越大的阀门,其流量调节范围越广。
2. 流量计算:已知气体调节阀的CV值和压差,可以通过CV值计算出阀门的实际流量。
3. 压差计算:已知气体调节阀的CV值和流量,可以通过CV值计算出阀门两侧的压差。
六、注意事项1. CV值的计算公式适用于理想气体流动情况下,对于高压、低温、高温和多相流等特殊情况,需要进行修正。
2. 在实际应用中,CV值的计算还需要考虑管道的阻力、流体的物性等因素,以确保阀门的正常工作。
3. CV值只是一个参考指标,在实际使用中还需结合具体的工艺需求和实际条件进行选择和调整。
七、总结本文介绍了气体调节阀CV值的计算公式及其应用。
通过CV值的计算,可以选取合适的气体调节阀、计算实际流量和压差。
在实际应用中,还需要考虑其他因素,以确保阀门的正常工作。
希望本文对读者在气体调节阀的选择和应用中起到一定的指导作用。
阀门CV值计算范文
一、阀门Cv值的定义
阀门Cv值是指流体通过一个相同条件下的恒定的过程中所能承受的
最大流量值,单位是升/秒。
它是根据每个定义压力和温度条件下一比一
比特流量值的大小来衡量的。
阀门Cv的大小与其任一端的压力和温度都
有关,它衡量了阀门能通过多大流量的能力。
二、阀门Cv值的计算
阀门Cv值的计算主要是根据工况条件和采用的压力单位来完成的。
其有效Cv值的计算公式可写为:
Cv=(流量?"/秒)/(P1-P2)
其中,Cv是阀门Cv值,"/秒是流体的流量,P1和P2是两端的压力。
Cv值的计算还可以采用绝对压和温度计算。
当两端压力不等时,可
以使用蒸气比焓计算Cv值:
Cv=(流量?"/秒)/(h1-h2)
其中,Cv是阀门Cv值,"/秒是流体的流量,h1和h2是两端的比焓值。
除此之外,Cv值也可以通过输入其中一种流体的流量和压力差计算
得出:
Cv=(P1-P2)/(流量?"/秒)
其中,Cv是阀门Cv值,P1和P2是两端的压力,"/秒是流体的流量。
三、阀门Cv值的使用
阀门Cv值是用来衡量阀门通过流量大小的最大值。
它可以帮助用户计算出一个合理的流量值,以确保阀门的正常使用。
此外,阀门Cv值还可以帮助用户计算出阀门的压力损失,以便确定合适的阀门选择。
Cv值
Cv值表示的是元件对液体的流通能力;即:流量系数。
对于阀门来讲,国外一般称为Cv值,国内一般称为Kv值。
测定
被测元件全开,元件两端压差△p.=1lbf/in^2(1磅力每平方英寸即1psi,1lbf/in^2=6.895kPa),温度为60℉(15.56℃)的水,通过元件的流量为qv,单位为USgal/min(USgal/min=3.785L/min),则流通能力Cv值为qv,Cv值是流量系数,没有单位。
计算公式
1、关系式Cv=Q*[(ρ*△P0)/(ρ0*△P)]^0.5=Q*(ρ/△P)^0.5
式中:
Cv:流量系数,按上述测定方法测定得到的数值,没有单位;
Q:其他流体或相同流体在不同状态(以下简称流体a)的流量,USgal/min;
ρ:流体a的密度,g/cm3;
ρ0:60℉下水的密度,ρ0=1g/cm3;
△P.=P1-P2。
P1和P2是流体a通过时元件上下游的压力,lbf/in^2;
△P0:1lbf/in^2
2、流量计算公式
由上述关系式可得到流量计算公式
Q=Cv*(△P/ρ)^0.5
阀的容量系数的比较
阀的容量系数大多以Cv值来表示,因此以下将以Cv值为例进行说明。
Cv值比较抽象、难以理解,因此下面将进行更为具体的说明。
Cv值的大小及计算示例
Cv值的大小取决于流量、压差、比重等条件,光从概念上看比较难以理解,如果换用与配管以及节流孔等的口径相对照的形式来表示则更加容易理解,因此下面记述了相关的比较事例。
(参考用进口阀门VENN VENN阀门 KITZ KITZ阀门提供阀门选型参数)
■Cv值为1时,与配管直径的对照
DL流动方向
配管的内部厚度相当于Schedule40钢管,D为配管的内径、L为配管的长度时,Cv=1时的情况大致如[表1]所示。
Cv与KV的换算
Cv值的计算公式:Cv=qv*[ρ*△p0/(ρ0*△p)]^0.5
式中:
Cv:流通能力,USgal/min
qv:实测水的流量,USgal/min
ρ:实测水的密度,g/cm;
ρ0:60℉下水的密度,ρ0=1g/cm;
△p.=p1-p2。
p1和p2是被测元件上下游的压力差,lbf/in。
Kv值的定义:Kv值是表示气体流量特性的一个参数和表示方法。
Kv值的测定:被测元件全开,元件两端压差△p.==0.1MPa,流体密度ρ=1g/cm时;通过元件的流量为qv (m/h),则流通能力Kv值为
Kv值的计算:Kv=qv*[ρ*△p0/(ρ0*△p)]^0.5
式中:
Kv:流通能力,m/h;
ρ:实测流体密度,g/cm;
△p.=p1-p2。
p1和p2是被测元件上下游的压力差,MPa。
Kv值与Cv值之间的关系:Cv=1.167Kv
Kv值
Kv值的定义:Kv值是表示气体流量特性的一个参数和表示方法。
Kv值的测定:被测元件全开,元件两端压差△p.==0.1MPa,流体密度ρ=1g/cm时;通过元件的流量为qv(m/h),则流通能力Kv值为
Kv值的计算:Kv=qv*[ρ*△p0/(ρ0*△p)]^0.5
式中:
Kv:流通能力,m3/h;
ρ:实测流体密度,g/cm3;
△p.=p1-p2。
p1和p2是被测元件上下游的压力差,MPa。
Kv值与Cv值之间的关系:Cv=1.167Kv。
