感应电流单元练习题

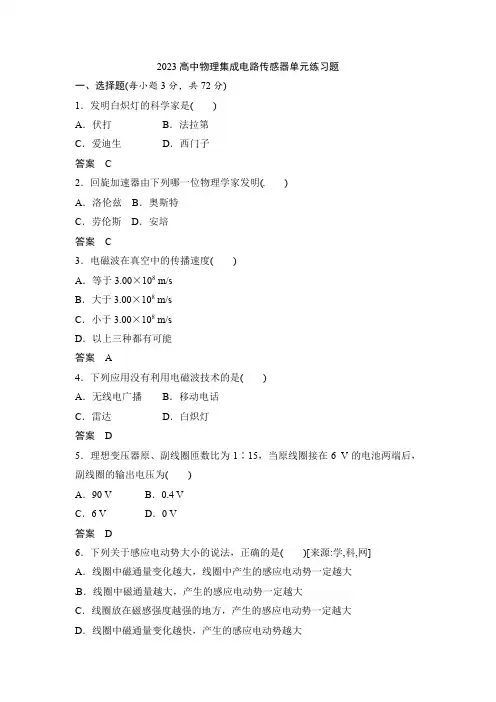

2023高中物理集成电路传感器单元练习题一、选择题(每小题3分，共72分)1．发明白炽灯的科学家是()A．伏打B．法拉第C．爱迪生D．西门子答案C2．回旋加速器由下列哪一位物理学家发明()A．洛伦兹B．奥斯特C．劳伦斯D．安培答案C3．电磁波在真空中的传播速度()A．等于3.00×108 m/sB．大于3.00×108 m/sC．小于3.00×108 m/sD．以上三种都有可能答案A4．下列应用没有利用电磁波技术的是()A．无线电广播B．移动电话C．雷达D．白炽灯答案D5．理想变压器原、副线圈匝数比为1∶15，当原线圈接在6 V的电池两端后，副线圈的输出电压为()A．90 V B．0.4 VC．6 V D．0 V答案D6．下列关于感应电动势大小的说法，正确的是()[来源:学,科,网]A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大答案D7．远距离输电都采用高压输电，其优点是()A．可增大输电电流B．可加快输电速度C．可增大输电功率D．可减少输电线上的能量损失答案D8.如图1所示，为两个同心圆环，当一有限匀强磁场垂直穿过A环面时，A环面磁通量为Φ1，此时B环磁通量为Φ2，有关磁通量的大小说法正确的是()图1A．Φ1＜Φ2B．Φ1＝Φ2C．Φ1＞Φ2D．不确定答案B9．如图2所示，磁带录音机既可用作录音，也可用作放音，其主要部件为可匀速行进的磁带a和绕有线圈的磁头b，不论是录音或放音过程，磁带或磁隙软铁会存在磁化现象，下面对于它们在录音、放音过程中主要工作原理的说法，正确的是()图2A．放音的主要原理是电磁感应，录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应，放音的主要原理是电流的磁效应C．放音和录音的主要原理都是磁场对电流的作用D．放音和录音的主要原理都是电磁感应答案A10．吉他以其独特的魅力吸引了众多音乐爱好者，电吉他与普通吉他不同的地方是它的每一根琴弦下面安装了一种叫做“拾音器”的装置，能将琴弦的振动转化为电信号，电信号经扩音器放大，再经过扬声器就能播出优美音乐声．如图3所示，是拾音器的结构示意图，多匝线圈置于永久磁铁与钢制的琴弦(电吉他不能使用尼龙弦)之间，当弦沿着线圈振动时，线圈中就会产生感应电流．关于感应电流，以下说法正确的是()图3A．琴弦振动时，线圈中产生的感应电流是恒定的B．琴弦振动时，线圈中产生的感应电流大小变化，方向不变C．琴弦振动时，线圈中产生的感应电流大小不变，方向变化D．琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化答案D11．一台电视机正常工作时，电源输入总功率为110 W，工作电压220 V，则输入电流为()A．0.4 A B．0.5 AC．1.0 A D．2.0 A答案B12．电感器对电流的作用是()A．通交流，隔直流B．通交流，阻直流C．通直流，隔交流D．通直流，阻交流答案D13．如图4所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合电路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()图4A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间答案A14．如图5所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b 两点、棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M 流向N，此时悬线上有拉力，为了使拉力等于零，可()图5A．适当减小磁感应强度B．使磁场反向C．适当增大电流强度D．使电流反向答案C15．关于安培力和洛伦兹力，以下说法中正确的是()A．带电粒子在磁场中运动时，一定受到洛伦兹力作用B．放置在磁场中的通电导线，一定受到安培力作用C．因洛伦兹力总垂直于电荷运动方向，故洛伦兹力对运动电荷一定不做功D．因安培力垂直通电导线，故安培力对通电导线一定不做功答案C16．如图6所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是()图6A．当线圈绕N边转动B．当线圈绕M边转动C．当线圈做垂直于磁感线的平行运动D．当线圈做平行于磁感线的运动答案B17．下面关于各种电器应用的电磁学原理的说法中，错误的是()A．电视机的显像管应用了磁场使电子束偏转的原理B．变压器应用了电磁感应现象C．微波炉是用电热棒加热食物的D．电磁灶是利用电磁感应原理制成的[来源:学科网]答案C18．一根通电直导线在某个空间没有受到安培力的作用，那么()A．这个空间一定没有磁场B．这个空间可能有方向与电流方向平行的磁场C．这个空间可能有方向与电流方向垂直的磁场D．以上三种说法都不对答案B19．一个闭合电路产生的感应电动势较大，是因为穿过这个闭合电路的() A．磁感应强度大B．磁通量较大C．磁通量变化量较大D．磁通量的变化率较大答案D20．如图7所示，一个带有铁芯的线圈水平放置，线圈与电池和开关相连，在铁芯两端各穿有一个光滑的金属环a和b.当开关闭合时，a、b金属环的运动情况为()图7A．a右移，b左移B．a、b均左移C．a左移，b右移D．a、b均右移解析当开关闭合时，线圈上的电流从无到有，即它产生的磁场也就从无到有，故金属环a和b内的磁通量增大，根据“位置推论”，它们都应远离磁场源，即远离线圈，故选C.答案C21．如图中，可以将电压升高供给电灯的变压器是()答案C22．如图8所示使物体A、B带电的实验为()图8A．摩擦起电B．传导起电C．感应起电D．以上都不对答案C23．关于图9所示的磁场，下列说法中正确的是()图9A．磁感线能相交B．磁场方向与小磁针静止时北极指向一致C．a、b两点在同一磁感线上位置不同，但它们的强弱相同D．若知道磁感应强度B与线圈的面积S，则可求出穿过这个面积的磁通量答案B24．根据图10所示，下列说法中正确的是()图10A．该图表示条形磁铁周围的磁感线分布B．该图表示两个同名磁极附近的磁感线分布C．该图表示两个异名磁极附近的磁感线分布D．以上说法都不对答案B二、填空题(每空1分，共9分)25．在探究磁场产生电流的条件，做了下面实验：(1)实验(一)如图11所示．研究对象：由线圈，电流表构成的闭合回路．磁场提供：条形磁铁．请完成下面实验操作及观察到的现象图11图12 (2)实验(二)如图12所示研究对象：线圈B和电流表构成的闭合回路磁场提供：通电线圈A请完成下面实验操作填写观察到的现象(3)________________________.答案(1)偏转不偏转偏转(2)不偏转偏转偏转不偏转偏转(3)穿过闭合回路的磁通量发生变化三、简单题(共19分)26．(9分)电学中的库仓定律、欧姆定律、法拉第电磁感应定律(有关感应电动势大小的规律)、安培定律(磁场对电流作用的规律)都是一些重要的规律，如图13为远距离输电系统的示意图(为了简单，设用户的电器是电动机)，试用你所学的知识．简单说出下列五个过程中所遵循的物理规律．图13答案发电机―→法拉第电磁感应定律升压变压器―→法拉第电磁感应定律高压输电导线―→欧姆定律降压变压器―→法拉第电磁感应定律电动机―→安培定律27．(10分)如图14所示，是一种风速仪示意图，试回答下列问题：图14(1)有水平风吹来时磁体如何转动(自上往下看)?(2)根据电磁学的有关规律，简述用该装置测定风速大小的原理．答案(1)逆时针转动(2)风吹动杯转动，带动磁体转动引起线圈磁通量周期性的变化，从而使线圈中的电流发生周期性变化，而电流的大小反映线圈转动的速度，亦反映风速的大小。

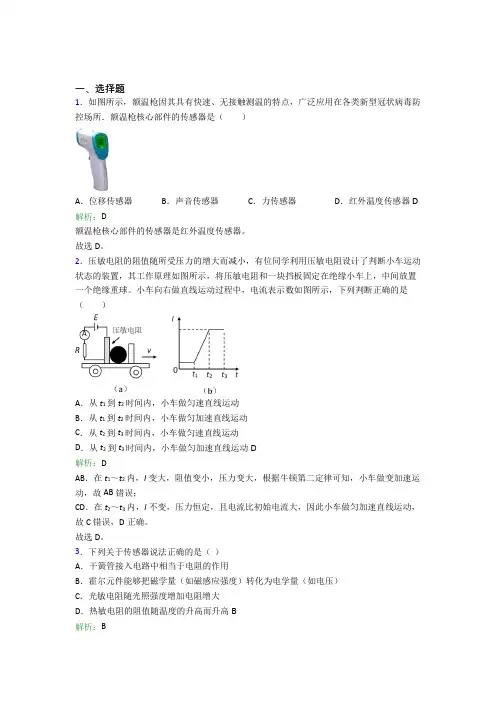

一、选择题1．如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器D 解析：D额温枪核心部件的传感器是红外温度传感器。

故选D。

2．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。

小车向右做直线运动过程中，电流表示数如图所示，下列判断正确的是（）A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动D解析：DAB．在t1～t2内，I变大，阻值变小，压力变大，根据牛顿第二定律可知，小车做变加速运动，故AB错误；CD．在t2～t3内，I不变，压力恒定，且电流比初始电流大，因此小车做匀加速直线运动，故C错误，D正确。

故选D。

3．下列关于传感器说法正确的是（）A．干簧管接入电路中相当于电阻的作用B．霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压）C．光敏电阻随光照强度增加电阻增大D．热敏电阻的阻值随温度的升高而升高B解析：BA．干簧管接入电路中相当于开关的作用，A错误；B．霍尔元件将磁学量转化为电学量，B正确；C．光敏电阻随光照强度增加电阻减小，C错误；D．热敏电阻的阻值随温度的升高而减小，D错误。

故选B。

4．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（）A．θ′=θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系B解析：B光敏电阻的阻值随光照强度的增强而减小，开始时有光照射，光敏电阻的阻值较小，当手掌挡住部分光线时，光敏电阻的阻值增大，因为欧姆表的零刻度在表盘的右侧，所以欧姆表测电阻时，阻值越大，指针张角越小。

第六章传感器一、单选题1.如下图所示为一种温度自动报警器的原理图,在水银温度计的顶端封入一段金属丝,以下说法正确的是( )A．温度升高至74 ℃时,L1亮灯报警B．温度升高至74 ℃时,L2亮灯报警C．温度升高至78 ℃时,L1亮灯报警D．温度升高至78 ℃时,L2亮灯报警2.如图所示,有电流流过长方形金属块,磁场的方向垂直于前后表面,由于发生霍尔效应,下列说法中正确的是( )A．金属块上表面a电势高B．金属块下表面b电势高C．金属块前表面c电势高D．金属块后表面d电势高3.下列关于传感器的说法正确的是( )A．话筒是一种常用的传感器,其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器4.如图所示是观察电阻值随温度变化情况的示意图．现在把杯中的水由冷水变为热水,关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻,读数变大,且变化非常明显B．如果R为金属热电阻,读数变小,且变化不明显C．如果R为热敏电阻(用半导体材料制作),读数变化非常明显D．如果R为热敏电阻(用半导体材料制作),读数变化不明显5.利用传感器和计算机可以研究快速变化的力的大小．实验时,把图甲中的小球举高到绳子的悬点O处,然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图乙所示．根据图线所提供的信息,以下判断正确的是( )A．t2时刻小球所处位置是运动中最高点B．t1～t2期间小球速度先增大后减小C．t3时刻小球动能最小D．t2与t5时刻小球速度大小不同6.在家用电热灭蚊器中,电热部分主要元件是PTC元件,PTC元件是由钛酸钡等半导体材料制成的电阻器,其电阻率ρ随温度T的变化关系如图所示,由于这种特性,PTC元件具有发热、保温双重功能．以下对电热灭蚊器的判断正确的是( )①通电后,其电功率先增大后减小②通电后,其电功率先减小后增大③当其产生的热量与散失的热量相等时,温度保持在T1不变④当其产生的热量与散发的热量相等时,温度保持在T1和T2之间的某一值不变A．①③B．②③C．②④D．①④7.电子打火机的点火原理是压电效应,压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器,如图所示．压电片安装在电梯地板下,电压表与压电片构成闭合回路用来测量压电片两侧形成的电压,若发现电压表示数增大,下列说法正确的是( )A．电梯一定加速上升B．电梯一定减速下降C．电梯加速度一定向上D．电梯加速度一定向下8.以下家用电器中利用了温度传感器的是( )A．防盗报警器B．自动门C．电子秤D．电饭煲9.许多楼道照明灯具有这样的功能：天黑时,出现声音它就开启；而在白天,即使有声音它也没有反应,它的控制电路中可能接入的传感器是( )①温度传感器；②光传感器；③声音传感器；④热传感器A．①②B．②③C．③④D．②④10.霍尔元件能转换哪个物理量( )A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量C．把力这个力学量转换成电压这个电学量D．把光照强弱这个光学量转换成电阻这个电学量二、多选题11.(多选)如图所示,用光敏电阻LDR和灯泡制成的一种简易水污染指示器,下列说法中正确的是( )A．严重污染时,LDR是高电阻B．轻度污染时,LDR是高电阻C．无论污染程度如何,LDR的电阻不变,阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响12.(多选)美国科学家Willard S．Boyle与George E．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有( )A．发光二极管B．热敏电阻C．霍尔元件D．干电池13.(多选)为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,如图所示是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计),弹簧劲度系数为100 N/cm.定值电阻R0＝5 Ω,ab是一根长为5 cm的均匀电阻丝,阻值R1＝25 Ω,电源输出电压恒为U ＝3 V,理想电流表的量程为0～0.6 A,当拉环不受力时,滑片P处于a端．下列关于这个电路的说法正确的是(不计电源内阻)( )A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时,闭合开关后电流表的读数为0.1 AC．当拉力为400 N时,电流表指针指在0.3 A处D．当拉力为400 N时,电流表指针指在0.5 A处三、实验题14.如图所示,一热敏电阻R T放在控温容器M内；A为毫安表,量程6 mA,内阻为数十欧姆；E为直流电源,电动势约为3 V,内阻很小；R为电阻箱,最大阻值为999.9 Ω,S为开关．已知R T在95 ℃时的阻值为150 Ω,在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在20～95 ℃之间的多个温度下R T的阻值．(1)在图中画出连线,完成实验原理电路图．(2)完成下列实验步骤中的填空：a．依照实验原理电路图连线．b．调节控温容器M内的温度,使得R T的温度为95 ℃.c．将电阻箱调到适当的阻值,以保证仪器安全．d．闭合开关．调节电阻箱,记录电流表的示数I0,并记录________．e．将R T的温度降为T1(20 ℃＜T1＜95 ℃)；调节电阻箱,使得电流表的读数________,记录________．f．温度为T1时热敏电阻的电阻值R T1＝________.g．逐步降低T1的数值,直到20 ℃；在每一温度下重复步骤e、f.15.现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性,请你在实物图上连线．(2)实验的主要步骤：①正确连接电路,在保温容器中注入适量冷水,接通电源,调节并记录电源输出的电流值；②在保温容器中添加少量热水,待温度稳定后,闭合开关,________,________,断开开关．③实验小组算得该热敏电阻在不同温度下的阻值,并据此绘得R－t关系图线．请根据图中的图线写出该热敏电阻的R－t关系式：R＝________＋________t(Ω)保留3位有效数字．四、计算题16.在航天事业中要用角速度计测得航天器的自转角速度ω,结构如图所示,当系统绕轴OO′转动时元件A在光滑杆上发生滑动,并输出电信号成为航天器的制导信号源,已知A质量为m,弹簧的劲度系数为k,原长为l0,电源电动势为E,内阻不计,滑动变阻器总长为l,电阻分布均匀,系统静止时滑动变阻器触头P在中点,与固定接头Q正对,当系统以角速度ω转动时,求：(1)弹簧形变量x与ω的关系式；(2)电压表示数U与角速度ω的关系式．17.如图所示是一种悬球式加速度仪,它可以用来测定沿水平轨道运动的列车的加速度．金属球的质量为m,它系在金属丝的下端,金属丝的上端悬挂在O点,AB是一根长为L的均匀电阻丝,其阻值为R,金属丝与电阻丝接触良好,摩擦不计,电阻丝的中心C焊接一根导线,从O点也引出一根导线,两线之间接入一个电压表(金属丝和导线电阻不计)．图中虚线OC与AB垂直,且OC＝h,电阻丝AB接在电压为U的直流稳压电源上,整个装置固定在列车中使AB与车前进的方向保持水平．列车静止时金属丝呈竖直状态,当列车加速或减速前进时,金属丝将偏离竖直方向,从电压表的读数变化可以测出加速度的大小．(1)当列车向右做匀加速直线运动时,试推导出加速度a与电压表读数U′的关系式(a用U′、U、L、h及重力加速度g等表示)；(2)用推导出的a与U′的关系式说明表盘上a的刻度是否均匀？(3)C点设置在电阻丝AB中点的原因是什么？对电压表的选择应有什么特殊要求？18.如图所示为一种加速度仪的示意图．质量为m的振子两端连有劲度系数均为k的轻弹簧,电源的电动势为E,不计内阻,滑动变阻器的总阻值为R,有效长度为L,系统静止时滑动触头位于滑动变阻器正中,这时电压表指针恰好在刻度盘正中．求：(1)系统的加速度a(以向右为正)和电压表读数U的函数关系式．(2)将电压表刻度改为加速度刻度后,其刻度是均匀的还是不均匀的？为什么？(3)若电压表指针指在满刻度的3/4位置,此时系统的加速度大小和方向如何？五、填空题19.目前有些居民区内楼道灯的控制,使用的是一种延时开关．该延时开关的简化原理图如图所示．图中D是红色光发光二极管(只要有很小的电流通过就能使其发出红色亮光),R为限流电阻,K 为按钮式开关,虚线框内S表示延时开关电路,当按下K接通电路瞬间,延时开关触发,相当于S闭合．这时释放K后,延时开关S约在1 min后断开,电灯熄灭．根据上述信息和原理图,我们可推断：按钮开关K按下前,发光二极管是________(填“发光的”或“熄灭的”),按钮开关K按下再释放后,电灯L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻R L相比,应满足R________R L的条件．20.按如图所示接好电路,合上S1,S2,发现小灯泡不亮,原因是________________；用电吹风对热敏电阻吹一会儿热风,会发现小灯泡________________,原因是________________；停止吹风,会发现小灯泡________________,原因是____________________________；把热敏电阻放入冷水中会发现小灯泡________________,原因是____________________________．21.如图甲所示,某同学设计了一种“闯红灯违规证据模拟记录器”,它可以通过拍摄照片来记录机动车辆闯红灯时的情景．它的工作原理是：当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化达到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机就工作,拍摄违规车辆．光控开关未受到该种光照射就自动断开,衔铁不被吸引,工作电路中的指示灯发光．(1)要记录车辆违规闯红灯的情景,光控开关应在接收到________光(填“红”“绿”或“黄”)时自动闭合．(2)已知控制电路的电源电动势为 6 V,内阻为 1 Ω,继电器电阻为R0＝9 Ω,当控制电路中电流大于0.06 A时,衔铁会被吸引,如图乙所示,则只有质量超过________ kg的车辆违规时才会被记录．(g取10 N/kg)22.电饭煲的工作原理如图所示,可分为两部分,即控制部分：由S2、R1和黄灯组成．工作(加热)部分：由发热电阻R3、R2和红灯组成,S1是一个磁铁限温开关,手动闭合,当此开关的温度达到居里点(103 ℃)时,自动断开,且不能自动复位(闭合),S2是一个双金属片自动开关,当温度达到70～80 ℃时,自动断开,低于70 ℃时,自动闭合,红灯、黄灯是指示灯,通过的电流必须较小,所以R1、R2起________作用,R3是发热电阻,由于煮饭前温度低于70 ℃,所以S2是________(填“断开的”或“闭合的”)．接通电源并按下S1后,黄灯灭而红灯亮,R3发热,当温度达到70～80 ℃时,S2断开,当温度达到103 ℃时饭熟,S1断开,当温度降到70 ℃以下时,S2闭合,电饭煲处于保温状态,由以上描述可知R2________R3(填“＜”“＝”或“＞”),若用电饭煲烧水时,直到水被烧干S1才会断开,试解释此现象．23.如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S后,小灯泡正常发光,若用酒精灯加热电阻丝时,发现小灯泡亮度变化是________,发生这一现象的主要原因是________．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化答案解析1.【答案】D【解析】2.【答案】B【解析】当电流在导体中流动时,自由电子定向移动的方向向左,受到向上的洛伦兹力作用,向金属块上表面聚集,于是金属块的上、下表面分别带上了负电荷与正电荷,从而形成了电势差,且下表面电势高,选项B正确．3.【答案】C【解析】A项,话筒是一种常用的传感器,其作用是将声音信号转换为电信号；B项,天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中有光传感器和声音传感器；C项,光敏电阻随光照强弱变化,其阻值会发生变化,即它够把光照强弱变化转换为电阻大小变化；D项,电子秤中所使用的测力装置是压力传感器；故选C.4.【答案】C【解析】若为金属热电阻、温度升高后,电阻变大,读数变化不明显,A、B错误．若为热敏电阻,读数将明显变化,C对,D错．5.【答案】B【解析】小球下落的轨迹展开图如图所示,B处为绳子原长处,C处为小球重力与绳上拉力相等处,D 处为小球下落的最低点,在F－t图中,0～t1小球在OB间下落,t1～t2小球在BD间下落,t2～t3小球由D回到B处,t3～t4小球在BO间上升,而后下落至B点．由F－t图知,小球在t2时刻下落到最大距离,然后最大距离在逐渐减小,由以上分析知,小球的最大速度出现在C点,对应于t1～t2之间,A 错,B对；小球动能最小出现在t2时刻或t3～t4间某时刻,C错误；t2和t5分别对应小球先后两次下落过程中经过最低点的时刻,速度大小都为零,D错误．正确选项为B.6.【答案】D【解析】在温度由零升到T1的过程中,电阻器的电阻率ρ随温度的升高而减小,其电阻R随之减小,由于加在灭蚊器上的电压U保持不变,灭蚊器的热功率P随之增大,当T＝T1时,P＝P1达到最大,在温度由T1升高到T2的过程中,ρ增大,R增大,P减小．而温度越高,其与外界环境的温度差也就越大,高于环境温度的电热灭蚊器的散热功率P′也就越大,因此在这之间的某温度T3会有P＝PT3＝P′,即电热功率等于散热功率时,达到保温,当T<T3时,P>P′,温度自动升高到T3；当T>T3时,P<P′,温度自动降低到T3,实现自动保湿,正确选项为D.7.【答案】C【解析】电压表示数增大说明人对地板的压力变大,对人受力分析知地板对人的支持力大于人所受重力,即人的加速度一定向上,所以电梯可能向上加速,也可能向下减速．8.【答案】D【解析】9.【答案】B【解析】10.【答案】B【解析】选B,霍尔元件是将磁感应强度转换成电压的．11.【答案】AD【解析】严重污染时,透过污水照到LDR上的光线较少,LDR电阻较大,A对,B错；LDR由半导体材料制成,受光照影响电阻会发生变化,C错；白天和晚上自然光强弱不同,或多或少会影响LDR的电阻,D对．12.【答案】BC【解析】13.【答案】ABC【解析】若电路无电阻R0,且金属滑片P在b端时,回路短路损坏电源,R0的存在使电路不出现短路,因此A正确．当拉环不受力时,滑片P在a端,由欧姆定律得,I＝＝0.1 A,故B正确．拉力为400 N时,由F＝kΔx,则Δx＝4 cm,对应的电阻为RaP＝20 Ω,R1接入电路的电阻RPb＝5 Ω,由闭合电路欧姆定律得,I′＝＝0.3 A,故D错,C正确．14.【答案】(1)如图所示(2)d.电阻箱的读数R0 e．仍为I0电阻箱的读数R1 f．R0－R1＋150 Ω【解析】(1)电阻箱的最大阻值与热敏电阻的最大阻值相差不大,因此电阻箱应与热敏电阻串联．(2)本实验原理是当电路的两种状态的电流相等时,外电路的总电阻相等．95 ℃和T1时对应的电路的总电阻相等,有150 Ω＋R0＝R T1＋R1,即R T1＝R0－R1＋150 Ω.15.【答案】(1)如图(2)②读取温度计示数读取电压表示数(3)100 0.400【解析】(1)连接实物图时导线不能交叉,电压表应并联在电阻两端,电流由电压表的正接线柱流入电压表．(2)因本实验是探究热敏电阻的阻值随温度变化的特性,所以实验需测出热敏电阻的阻值及相应的温度,热敏电阻的阻值用R＝间接测量,故需记录的数据是温度计示数和电压表的示数．(3)设热敏电阻R＝R0＋kt,由图线斜率知k＝0.400.温度为10 ℃时,热敏电阻R＝104 Ω,则R0＝R－kt＝104 Ω－0.400×10 Ω＝100 Ω,所以R＝100＋0.400t(Ω)．16.【答案】(1)x＝(2)U＝【解析】(1)由圆周运动规律知kx＝mω2R＝mω2(l0＋x)即kx－mω2x＝mω2l0所以x＝(2)由串联电路的规律知U＝E＝.17.【答案】(1)设列车加速度为a时,小球偏离竖直方向θ角,此时小球受力情况如图所示,根据牛顿第二定律得mg tanθ＝ma.①因为tanθ＝,②由①②两式得a＝g③又设列车加速度为a时,电压表读数为U′＝＝,④由④式得DC＝,⑤将⑤式代入③式得a＝⑥(2)由⑥式可知,g、L、U、h均为常数,则列车加速度a与电压表读数U′成正比,可将电压表中刻度一一对应地改成加速度a的数值,因而可知表盘上加速度a的刻度与电压表的刻度一样,是均匀的．(3)原因是列车可能加速运动也可能减速运动(加速度方向随之变化)；所选择的电压表中间刻度应为零【解析】18.【答案】(1)a＝(E－2U)(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系(3)方向向左【解析】(1)当振子向左偏离中间位置x距离时,由牛顿第二定律得2kx＝ma①电压表的示数为U＝E②由以上两式解得a＝(E－2U)．③(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系．(3)当滑动触头滑到最右端时,电压表最大示数U m＝E,电压表指针指在满刻度的位置时,U＝E代入③式解得a＝－,负号表示方向向左．19.【答案】发光的 1 熄灭的≫【解析】开关K按下前,S为断开,有电流经过发光二极管,故发光二极管是发光的．当按下开关K 后,延时开关S闭合,二极管和R被短路,二极管不发光,由于延时开关S约1 min后断开,故电灯L 能持续发光1 min,由于R为限流电阻,且二极管只要有很小的电流通过就能发光,故应满足R≫R L.20.【答案】由于热敏电阻在常温时阻值较大,左侧电路电流较小,电磁铁磁性较弱吸不住衔铁发光当用电吹风对热敏电阻加热使其阻值变小,左侧电路中电流增大,电磁铁吸住衔铁,使右侧电路接通,小灯泡亮了发光热敏电阻温度仍然较高熄灭当把热敏电阻放入冷水后,热敏电阻温度降低很快,阻值变大,左侧电路中电流减小,电磁铁将衔铁放开,故小灯泡熄灭【解析】21.【答案】(1)红(2)400【解析】当车辆闯红灯或车辆压在压敏电阻超载时,光控开关闭合,继电器的衔铁就被吸下,电控照相机自动拍照,根据闭合电路欧姆定律I＝,当电流为0.06 A时,外电阻R＝90 Ω,从题图乙中找出对应的压力为4×103N,故质量为400 kg.22.【答案】限流闭合的>【解析】R1、R2起的作用是限流,防止指示灯(氖泡)因电流过大而烧毁,S2是自动控制温度开关,当温度低于70℃时自动闭合,当温度达到70～80 ℃时又自动断开,使电饭煲处于保温状态,由于R3的功率较大,因此R2＞R3.由于开关S1必须当温度达到103 ℃时才自动断开,而水的沸点只有100 ℃,因此用电饭煲烧水时,直到水被烧干后S1才会断开．23.【答案】变暗 C【解析】电阻丝的电阻率随温度的升高而增大,电阻也增大,电路中电流减小,根据P＝I2R知,小灯泡的实际功率减小,所以变暗．。

电磁感应 同步练习（一）电磁感应现象1．面积为S 的线圈从平行于磁感强度为B 的匀强磁场的位置转过60°角时，穿过线圈的磁通量改变了多少？若这一线圈平面从垂直于磁场的位置转过60°角时，穿过线圈平面的磁通量又改变了多少？2．以下说法中正确的有（ ）A ．只要有磁感线穿过导体闭合面，导体中就会产生感应电流B ．只要闭合电路的一部分导体在磁场中运动，导线中就一定产生感应电流C ．一段不闭合的导线在磁场中运动，导线两端可能会有电势差D ．放在磁场中的闭合线圈，只要磁场有变化，线圈中就会有感应电流3．如图17-5所示，匀强磁场的磁感强度B=0.20T ，方向沿x 轴正方向，且ab=40cm ，bc=30cm ，ac=50cm ，且abc 所在平面与xOz 平面平行，分别求出通过面积abod 、bofc 、acfd 的磁通量1Φ、2Φ、3Φ。

4．关于磁通量的概念，下列说确的是：（ ）A 磁感强度越大的地方，穿过线圈的磁通量也越大B 穿过线圈的磁通量为零，该处的磁感强度不一定为零C 磁感强度越大，线圈面积越大，D 穿过线圈的磁通量大小可用穿过线圈的磁感线条数来衡量5．下列那些情况会产生感应电流：（ ）6．如图所示，矩形线框abcd 的一边ad 恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是 （ ）A ．绕ad 边为轴转动B ．绕oo ′为轴转动C ．绕bc 边为轴转动D ．绕ab 边为轴转动7．如图所示，平行金属导轨的左端连有电阻R ，金属导线框ABCD 的两端用金属棒跨在导轨上，匀强磁场方向指向纸。

当线框ABCD 沿导轨向右运动时，线框ABCD 中有无闭合电流？____；电阻R 上有无电流通过？____电磁感应 同步练习（二）法拉第电磁感应定律 — 感应电动势的大小1．关于感应电动势大小的下列说法中，正确的是 （ ）A ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B ．线圈中磁通量越大，产生的感应电动势一定越大C ．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D ．线圈中磁通量变化越快，产生的感应电动势越大2．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示 （ ）A ．线圈中O 时刻感应电动势最大B ．线圈中D 时刻感应电动势为零C ．线圈中D 时刻感应电动势最大 D ．线圈中O 至D 时间平均感电动势为0.4V3．如图所示，线圈有理想边界的磁场，当磁场均匀增加时，有一带电粒子静止于平行板(两板水平放置)电容器中间，则此粒子带____电，若线圈的匝数为n ，平行板电容器的板间距离为d ，粒子的质量为m ，带电量为q ，则磁感应强度的变化率为____ (设线圈的面积为S)．4．如图所示，在一个光滑金属框架上垂直放置一根长l=0.4m 的金属棒ab ，其电阻r=0.1Ω．框架左端的电阻R=0.4Ω．垂直框面的匀强磁场的磁感强度B=0.1T ．当用外力使棒ab 以速度v=5m ／s 右移时，ab 棒中产生的感应电动势ε=____ ，通过ab 棒的电流I=____ ．ab 棒两端的电势差U ab =____ ，在电阻R 上消耗的功率P R =____ ，在ab 棒上消耗的发热功率P r=____ ，切割运动中产生的电功率P=____ ．5．将一条形磁铁插入螺线管线圈。

第四章电磁感应一、单选题1.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,弹性圆环的面积S和橡皮绳的长度l将()A．S增大,l变长B．S减小,l变短C．S增大,l变短D．S减小,l变长2.关于涡流,下列说法中不正确的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁灶锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．铁芯用相互绝缘的硅钢片叠成能减小涡流3.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同4.如图所示,一个由导体做成的矩形线圈,以恒定速率v运动,从无场区进入匀强磁场区,磁场宽度大于矩形线圈的宽度da,然后出来,若取逆时针方向的电流为正方向,那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系()A．B．C．D．5.如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动,当磁感应强度均匀增大时,此粒子的动能将()A．不变B．增大C．减少D．以上情况都有可能6.如图所示,一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大),该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域,已知当线框的ab边到达MN时线框刚好做匀速直线运动(以此时开始计时),以MN处为坐标原点,取如图坐标轴x,并规定逆时针方向为感应电流的正方向,则关于线框中的感应电流与ab边的位置坐标x间的以下图线中,可能正确的是()A．B．C．D．7.如下图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前)固定一根与导线框平面平行的水平直导线,导线中通以图示方向的恒定电流．释放导线框,它由实线位置下落到虚线位置未发生转动,在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时,感应电流也为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零,做自由落体运动8.一矩形线框置于匀强磁场中,线框平面与磁场方向垂直．先保持线框的面积不变,将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变,在1 s时间内,再将线框的面积均匀地减小到原来的一半．先后两个过程中,线框中感应电动势的比值为()A．B． 1C． 2D． 49.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小()A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比10.某线圈中产生了恒定不变的感应电流,关于穿过该线圈的磁通量Φ随时间t变化的规律,可能是下面四幅图中的()A．B．C．D．二、多选题11.(多选)如图,足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°),其中MN与PQ平行且间距为l,导轨平面与磁感应强度为B的匀强磁场垂直,导轨电阻不计,其上端所接定值电阻为R.给金属棒ab一沿斜面向上的初速度v0,并与两导轨始终保持垂直且接触良好,ab棒接入电路的电阻为r,当ab棒沿导轨上滑距离x时,速度减小为零．则下列说法不正确的是()A．在该过程中,导体棒所受合外力做功为mvB．在该过程中,通过电阻R的电荷量为C．在该过程中,电阻R产生的焦耳热为D．在导体棒获得初速度时,整个电路消耗的电功率为v012.(多选)在如图所示的各图中,闭合线框中能产生感应电流的是()A．B．C．D．13.如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连接,要使小导线圈N获得顺时针方向的感应电流,则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动三、实验题14.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,灵敏电流计的指针向______(填“左”或“右”)偏转．15.英国物理学家法拉第在1831年发现了“磁生电”现象．现在某一课外活动小组的同学想模仿一下法拉第实验,于是他们从实验室里找来了两个线圈A、B,两节干电池、电键、电流计、滑动变阻器等器材,如图所示．请同学们帮助该活动小组,用笔画线代替导线,将图中的器材连接成实验电路．四、计算题16.如图所示,长为L＝0.2 m、电阻为r＝0.3 Ω、质量为m＝0.1 kg的金属棒CD垂直放在位于水平面上的两条平行光滑金属导轨上,两导轨间距也为L,棒与导轨接触良好,导轨电阻不计,导轨左端接有R ＝0.5 Ω的电阻,量程为0～3.0 A的电流表串联在一条导轨上,量程为0～1.0 V的电压表接在电阻R 的两端,垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定的外力F使金属棒右移,当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时,观察到电路中的一个电表正好满偏,而另一电表未满偏．问：(1)此时满偏的电表是什么表？说明理由．(2)拉动金属棒的外力F多大？(3)导轨处的磁感应强度多大？17.如图所示,ef、gh为水平放置的足够长的平行光滑导轨,导轨间距为L＝1 m,导轨左端连接一个R ＝3 Ω的电阻,一根电阻为1 Ω的金属棒cd垂直地放置在导轨上,与导轨接触良好,导轨的电阻不计,整个装置放在磁感应强度为B＝2 T的匀强磁场中,磁场方向垂直于导轨平面向上．现对金属棒施加4 N的水平向右的拉力F,使棒从静止开始向右运动,试解答以下问题：(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后,R上的发热功率为多大？18.如图所示,两根足够长的光滑金属导轨ab、cd竖直放置,导轨间距离为L,电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平,且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小;(2)灯泡正常发光时金属棒的运动速率．五、填空题19.如图所示,线圈ABCO面积为0.4 m2,匀强磁场的磁感应强度B＝0.1 T,方向为x轴正方向,通过线圈的磁通量为________Wb.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变了________Wb.(可以用根式表示)20.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后,下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大,电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快,电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时,电流计指针不会发生偏转(2)在实验中,如果线圈A置于线圈B中不动,因某种原因,电流计指针发生了偏转．这时,线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时,是________转化为电能．(3)上述实验中,线圈A可等效为一个条形磁铁,将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时,指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．21.如下图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的环面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的平均感应电动势为________．22.如图所示,金属环直径为d、总电阻为2R,匀强磁场磁感应强度为B,垂直穿过环所在平面．电阻为的导体杆AB沿环表面以速度v向右滑至环中央时,杆两端的电压为________．23.如下图甲所示,环形线圈的匝数n＝1000,它的两个端点a和b间接有一理想电压表,线圈内磁感应强度B的变化规律如图乙所示,线圈面积S＝100 cm2,则Uab＝________,电压表示数为________V.答案解析1.【答案】D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流,根据楞次定律,感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍;二是用远离直导线的方法进行阻碍,故D正确．2.【答案】B【解析】高频感应炉是用涡流来熔化金属对其进行冶炼的,炉内放入被冶炼的金属,线圈内通入高频交变电流,这时被冶炼的金属中产生涡流就能被熔化．故A正确;电磁炉利用高频电流在电磁炉内部线圈中产生磁场,当含铁质锅具放置炉面时,铁磁性锅体被磁化,锅具即切割交变磁感线而在锅具底部产生交变的涡流,恒定磁场不会产生涡流,故B错误;阻尼摆摆动时产生的涡流总是阻碍其运动,当金属板从磁场中穿过时,金属板板内感应出的涡流会对金属板的运动产生阻碍作用．故C正确;在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象,要损耗能量,不用整块的硅钢铁芯,其目的是为了减小涡流,故D正确．本题选择错误的,故选B.3.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V,负号表示方向与正方向相反,A正确;图象的斜率表示电动势的大小,由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大,B错误;第1 s末线圈的磁感强度为零,但磁通量的变化率不为零,电动势不为零,C错误;第0.2 s末和0.4 s末的图象斜率一正一负,瞬时电动势的方向相反,D错误．4.【答案】C【解析】根据楞次定律,线圈进入磁场的过程,穿过线圈的磁通量向里的增加,产生逆时针方向的感应电流,因为速度恒定,所以电流恒定,故A、D错误;离开磁场时,穿过线圈的向里的磁通量减少,所以产生顺时针方向的电流,B错误,C正确．5.【答案】B【解析】当垂直纸面向里的磁场增强时,产生逆时针的涡旋电场,带正电的粒子将受到这个电场对它的电场力作用,而使动能增加,故B正确．6.【答案】D【解析】在第一个L内,线框匀速运动,电动势恒定,电流恒定;在第二个L内,线框只在重力作用下加速,速度增大;在第三个L内,安培力大于重力,线框减速运动,电动势减小,电流减小．这个过程加速度逐渐减小,速度是非线性变化的,电动势和电流都是非线性减小的,选项A、B均错误．安培力再减小,也不至于减小到小于第一段时的值,因为当安培力等于重力时,线框做匀速运动,选项C错误,D正确．7.【答案】A【解析】根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外,下方的磁场方向垂直于纸面向里,而且越靠近导线磁场越强．所以闭合导线框ABC在下降过程中,导线框内垂直于纸面向外的磁通量先增大,当增大到BC边与导线重合时,达到最大,再向下运动,导线框内垂直于纸面向外的磁通量逐渐减小至零,然后随导线框的下降,导线框内垂直于纸面向里的磁通量增大,当增大到A点与导线重合时,达到最大,继续下降时由于导线框逐渐远离导线,使导线框内垂直于纸面向里的磁通量再逐渐减小,所以根据楞次定律可知,感应电流的磁场总是阻碍内部磁通量的变化,所以感应电流的磁场先向内,再向外,最后向内,所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA,A正确;当导线框内的磁通量为零时,内部的磁通量仍然在变化,有感应电动势产生,所以感应电流不为零,B错误;根据对楞次定律的理解,感应电流的效果总是阻碍导体间的相对运动,由于导线框一直向下运动,所以导线框所受安培力的合力方向一直向上,不为零．C、D错误．8.【答案】B【解析】设原磁感应强度是B,线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS,第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n,所以两次电动势大小相等,B正确．9.【答案】C【解析】由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量及磁通量的变化量无关．故A、B、D错误,C正确．10.【答案】B【解析】要想该线圈中产生恒定不变的感应电流,则要求该线圈中产生的感应电动势是恒定不变的,要想线圈中产生恒定不变的感应电动势,由法拉第电磁感应定律可知,穿过线圈的磁通量的变化率应是恒定的,即在Φ－t图象中,其图线是一条倾斜的直线．11.【答案】ABC【解析】在该过程中,导体棒和金属导轨组成的系统所受合外力做功为mv,A错误;由q＝IΔt,I＝,E＝＝,通过电阻R的电荷量为q＝,B错误;由于不知摩擦力是否存在,所以C错误;在导体棒获得初速度时,电路中电动势为E＝Blv0,I＝,P＝I2(r＋R)＝v0,D正确．12.【答案】AB【解析】感应电流产生的条件是：只要穿过闭合线框的磁通量变化,闭合线框中就有感应电流产生．A图中,线框转动过程中,通过线框的磁通量发生变化,线框中有感应电流产生;B图中离直导线越远磁场越弱,所以当线框远离导线时,线框中磁通量不断变小,所以B图中有感应电流产生;C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚,在图示位置,线框中的磁通量为零,在向下移动过程中,线框的磁通量一直为零,磁通量不变,线框中无感应电流产生;D图中,线框中的磁通量一直不变,无感应电流产生．故选A、B.13.【答案】BC【解析】14.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路,电源、开关、小线圈A组成闭合回路,电路图如图所示．(2)将开关闭合或断开,导致穿过线圈的磁通量变化,产生感应电流,灵敏电流计指针偏转,故A、B正确;保持开关一直闭合,则穿过线圈B的磁通量不变,没有感应电流产生,灵敏电流计指针偏转,故C错误;将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化,线圈B中产生感应电流,灵敏电流计指针偏转,故D正确．(3)在开关闭合的瞬间,穿过线圈B的磁通量增大,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,穿过线圈B的磁通量减小,灵敏电流计的指针向右偏转．15.【答案】【解析】线圈A与带电池的电路相连,线圈B与电流计相连,当滑动滑动变阻器时,线圈A中的电流变化,从而引起B中产生感应电流,也可以保持滑动器划片不动,线圈A插入或者拔出时,都可以引起B中产生感应电流．16.【答案】(1)见解析(2)1.6 N(3)4 T【解析】(1)假设电流表满偏,则I＝3.0 A,R两端电压U＝IR＝3.0×0.5 V＝1.5 V,将大于电压表的量程,不符合题意,故满偏电表应该是电压表．(2)由能量关系知,电路中的电能是外力做功转化来的,所以有Fv＝I2(R＋r),I＝,两式联立得F＝＝1.6 N.(3)磁场是恒定的,且不发生变化,由于CD运动而产生感应电动势,因此是动生电动势．根据法拉第电磁感应定律有E＝BLv,根据闭合电路欧姆定律得E＝U＋Ir以及I＝,联立三式得B＝＋＝4 T.17.【答案】(1)4 m/s(2)12 W【解析】(1)当金属棒速度最大时,拉力与安培力相等.＝F,v m＝＝4 m/s(2)回路中电流为I＝＝2 A,电阻上的发热功率为P＝I2R＝12 W.18.【答案】(1)(2)【解析】(1)设小灯泡的额定电流为I0,有P＝I R,①由题意,在金属棒沿导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为I＝2I0,②此时金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有mg＝BLI,③联立①②③式得B＝(2)设灯泡正常发光时,金属棒的速率为v,由电磁感应定律与闭合电路欧姆定律得E＝BLv,⑤E＝RI0,⑥联立①②④⑤⑥式得v＝.⑦19.【答案】00.02或3.46×10－2【解析】线圈ABCO与x轴正方向的匀强磁场平行,没有一条磁感线穿过平面,所以磁通量等于0.在线圈由图示位置绕z轴向下转过60°时,线圈在中性面上面的投影面积为0.4×sin 60°,磁通量Φ＝0.1×0.4×sin 60°＝0.02Wb,磁通量变化量ΔΦ＝0.1×0.4×sin 60°－0＝0.02Wb.20.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中,由于磁通量不变化,故不会产生感应电流,也不会引起电流计指针偏转,选项A错误;线圈A插入或拔出线圈B的速度越大,则磁通量的变化率越大,产生的感应电流越大,电流计指针偏转的角度越大,选项B正确;滑动变阻器的滑片P滑动越快,电流的变化率越大,磁通量的变化率越大,则感应电流越大,电流计指针偏转的角度越大,选项C正确;滑动变阻器的滑片P 匀速滑动时,电流发生变化,磁通量变化,也会产生感应电流,故电流计指针也会发生偏转,选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知,通过电流计的电流从负极流入,故灵敏电流计指针向其负接线柱方向偏转．21.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.22.【答案】【解析】杆切割产生的感应电动势：E＝Bdv.两个电阻为R的半金属圆环并联,并联电阻R并＝R,电路电流(总电流)：I＝＝,杆两端的电压：U＝IR并＝Bdv.23.【答案】50 V50【解析】由B－t图象可知＝5 T/s由E＝n S得：E＝1 000×5×100×10－4V＝50 V.。

一、选择题1．传感器已广泛应用于日常生活。

下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件A解析：AA．应变片是在外力的作用下产生机械形变，其电阻发生相应变化，从而将力学量转换为电学量。

A正确；B．干簧管是将磁学量转化为电学量，B错误；C．热敏电阻是将温度转化为电学量，C错误；D．霍尔元件是将磁学量转化为电学量，D错误。

故选A。

2．抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。

轻质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。

定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。

当拉环不受力时，滑片P位于a端。

下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D ．该健身器材能测量力的范围是0～400N B解析：B当拉环不受力时，滑片P 在a 端，由欧姆定律得I =01U R R +=0.1A 故A 错误；BC ．拉力为400N 时，由F =k Δx ，则Δx =4cm对应的电阻为R aP =20Ω，R 1接入电路的电阻R Pb =5Ω，由欧姆定律得I ′=0pbU R R +=0.3A 故B 正确，C 错误；D ．在P 移动到b 点时Δx ′=5cm ，由F =k Δx ，拉力最大F =500N故D 错误。

故选B 。

3．下列说法正确的是（ ）A ．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B ．只要导体相对磁场运动，导体中一定会产生感应电流C ．话筒是一种能够将电信号转换为声音信号的传感器D ．热敏电阻能把热量这个热学量转换为电阻这个电学量A解析：AA ．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生，选项A 正确；B ．只有当闭合电路的部分导体切割磁感线运动时，导体中才会产生感应电流，选项B 错误；C ．话筒是一种能够将声音信号转换为电信号的传感器，选项C 错误；D ．热敏电阻是由半导体制成的，电阻随温度的升高而减小；从而把温度这个热学量转换为电阻这个电学量；故D 错误；故选A 。

第二章电磁感应单元测试题（解析版）第I卷（选择题）一、选择题（共48分）1．如图所示，长直导线与闭合金属线框位于同一平面内。

当长直导线中的电流增大时，下列叙述线框中感应电流的方向与所受安培力方向正确的是（）A．感应电流方向为顺时针，线框受安培力的合力方向向左B．感应电流方向为逆时针，线框受安培力的合力方向向右C．感应电流方向为顺时针，线框受安培力的合力方向向右D．感应电流方向为逆时针，线框受安培力的合力方向向左2．高频加热是一种利用电磁感应来加热材料的方式，其基本原理如图所示，给线圈两端ab通电，然后将材料棒放进线圈中，就能在材料内部产生涡流，达到加热的效果下列说法正确的是（）A．材料棒一般是金属等导体B．材料棒是绝缘体也能有很好的加热效果C．线圈两端接恒定电流D．材料棒的发热主要是因为线圈通电发热热传导引起3．如图所示，边长为a的导线框ABCD处于磁感应强度为B0的匀强磁场中，BC边与磁场右边界重合．现发生以下两个过程：一是仅让线框以垂直于边界的速度v匀速向右运动；二是仅使磁感应强度随时间均匀变化。

若导线框在上述两个过程中产生的感应电流大小相等，则磁感应强度随时间的变化率为（）A ．02B v a B ．0B v aC ．02B v aD ．04B v a4．如图所示，在足够大的磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，有一根长度为L 的导体棒AC 。

第一次以垂直棒的速度v 在纸面内匀速拉动导体棒；第二次以A 点为轴在纸面内顺时针转动导体棒，若这两种情况下导体棒产生的感应电动势相同，则第二次转动的角速度为（ ）A ．2v LB ．v LC ．2v LD ．4v L5．如图所示，两个相同的灯泡L 1、L 2，分别与定 值电阻R 和自感线圈L 串联，自感线圈的自感系数很大，闭合电键S ，电路稳定后两灯泡均正常发光。

下列说法正确的是（ ）A ．闭合电键S 后，灯泡L 2逐渐变亮B ．断开电键S 后，电流方向由B 向A 逐渐减小C ．断开电键S 后，灯泡L 1 L 2都逐渐变暗D ．断开电键S 后，灯泡L 1逐渐变暗，L 2立即熄灭6．如图所示的电路中有L 1和L 2两个完全相同的灯泡，线圈L 的电阻忽略不计，下列说法中正确的是（ ）A ．闭合S 时，L 2先亮，L 1后亮，最后一样亮B ．断开S 时，L 2立刻熄灭，L 1过一会儿熄灭C ．L 1中的电流始终从a 到bD ．L 2中的电流始终从c 到d7．如图所示，两光滑的平行导轨固定在绝缘水平面上，整个空间存在竖直向上的匀强磁场，两导体棒ab cd 、垂直地放在导轨上与导轨始终保持良好的接触，现该导体棒ab cd 、水平方向的速度分别为12v v 、，取水平向右的方向为正方向。

一、选择题1．法拉第发明了世界上第一台发电机―法拉第圆盘发电机，原理如图所示。

铜质圆盘水平放置在竖直向下的匀强磁场中，圆盘圆心处固定一个带摇柄的转轴，边缘和转轴处各有一个铜电刷与其紧贴，用导线将电刷与电阻R 连接起来形成回路，其他电阻均不计。

转动摇柄，使圆盘如图示方向匀速转动。

已知匀强磁场的磁感应强度为B ，圆盘半径为r ，电阻的功率为P 。

则（ ）A PR R 的电流方向为从c 到dB ．圆盘转动的角速度为2PR Br ，流过电阻R 的电流方向为从d 到c C 2PR R 的电流方向为从c 到d D PR R 的电流方向为从d 到c B 解析：B 将圆盘看成无数幅条组成，它们都切割磁感线，从而产生感应电动势，出现感应电流，根据右手定则圆盘上感应电流从边缘流向圆心，则流过电阻R 的电流方向为从d 到c ， 根据法拉第电磁感应定律得圆盘产生的感应电动势为201·22r E Brv Br Br ωω+=== 则感应电流为E I R=又电阻R 的功率为 2P I R =则联立解得22PR Br ω=故选B 。

2．近日，第二架国产大飞机919C 在上海浦东国际机场首飞成功，919C 在上海上空水平匀速飞行，由于地磁场的存在，其机翼就会切割磁感线，下列说法正确的是（ ）A ．机翼左端的电势比右端电势低B ．机翼左端的电势比右端电势高C ．飞机飞行过程中洛伦兹力做正功D ．飞机飞行过程中洛伦兹力做负功B解析：BAB ．上海位于北半球，地磁场在北半球地表上空方向是斜向下，由右手定则判断飞机机翼切割磁感线的感应电动势方向为从右往左，所以机翼左端的电势比右端电势高，故B 正确，A 错误；CD ．洛伦兹力的方向始终垂直于速度，因此洛伦兹力不做功，故CD 错误。

故选B 。

3．图中两条平行虚线之间存在匀强磁场，虚线间的距离为L ，磁场方向垂直纸面向里。

abcd 是位于纸面内的直角梯形线圈，ab 与dc 间的距离也为L 。

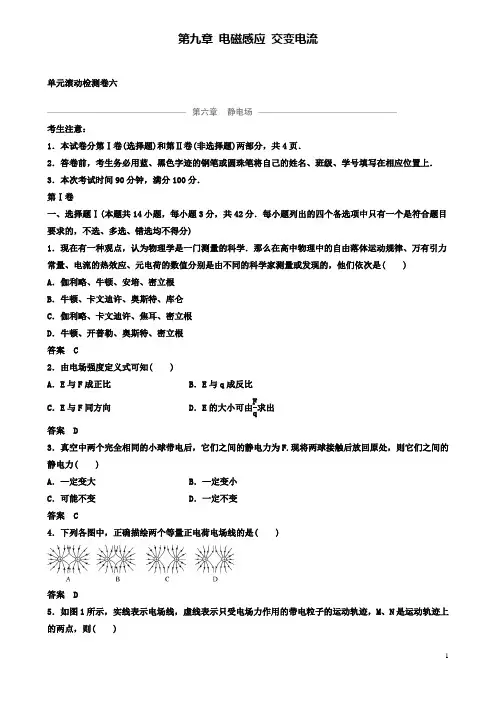

第九章 电磁感应 交变电流单元滚动检测卷六考生注意：1．本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上． 3．本次考试时间90分钟，满分100分． 第Ⅰ卷一、选择题Ⅰ(本题共14小题，每小题3分，共42分．每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1．现在有一种观点，认为物理学是一门测量的科学．那么在高中物理中的自由落体运动规律、万有引力常量、电流的热效应、元电荷的数值分别是由不同的科学家测量或发现的，他们依次是( ) A ．伽利略、牛顿、安培、密立根 B ．牛顿、卡文迪许、奥斯特、库仑 C ．伽利略、卡文迪许、焦耳、密立根 D ．牛顿、开普勒、奥斯特、密立根 答案 C2．由电场强度定义式可知( ) A ．E 与F 成正比 B ．E 与q 成反比 C ．E 与F 同方向 D ．E 的大小可由Fq求出答案 D3．真空中两个完全相同的小球带电后，它们之间的静电力为F.现将两球接触后放回原处，则它们之间的静电力( ) A ．—定变大 B ．—定变小 C ．可能不变 D ．一定不变 答案 C4．下列各图中，正确描绘两个等量正电荷电场线的是( )答案 D5．如图1所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，M 、N 是运动轨迹上的两点，则( )图1A．M点的电势比N点的电势低B．粒子在M点的加速度比在N点的加速度大C．粒子一定是从M点运动到N点D．粒子在M点的电势能比在N点的电势能大答案 D解析根据轨迹可知带电粒子受力与电场线方向一致，因此是正电荷，M点的电势高于N点的电势，A错误；根据电场线疏密程度可知N点场强大，所以带电粒子在N点加速度大，B错误；根据轨迹看不出运动方向，C错误；带正电粒子在电势高的地方电势能大，D正确．6.如图2所示，在真空中有两个带等量正电荷的点电荷，分别置于M、N两点，A、B为M、N连线的中垂线上的两点，现将一负电荷q由A点沿中垂线移动到B点，在此过程中，下列说法中正确的是( )图2A．q的电势能逐渐减小B．q的电势能逐渐增大C．q的电势能先增大后减小D．q的电势能先减小后增大答案 D解析由于M、N两点的点电荷都带正电，故负电荷q由A到B，电场力先做正功后做负功，电荷的电势能先减小后增大，D选项正确．7.静电场聚焦在电子显微镜和示波管中起着重要的作用．如图3所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线，两电子分别从a、b两点运动到c点，则( )图3A．聚焦电场对两电子始终做负功B．电子在a点具有的电势能比b点小C．a点处的电势比c点处的电势低D．b处的电场强度比c处小答案 C解析电子从a、b两点运动到c点聚焦电场对两电子都做正功，故A错误；a、b在同一个等势面上，电子在a 、b 点具有的电势能相同，故B 错误；据沿电场线电势降低，a 点处的电势比c 点处的电势低，故C 正确；根据电场线的疏密，b 处的电场强度比c 处大，故D 错误．8.超级电容器又叫双电层电容器，是一种新型储能装置．它具有功率密度高、充放电时间短、循环寿命长、工作温度范围宽等特点．如图4为一款超级电容器，其标有“3 V,3 000 F”，则可知( )图4A ．电压为0时，该电容器的电容为0B ．电压为2 V 时，该电容器的电容为2 000 FC ．该电容器正常工作时的电荷量为9 000 CD ．该电容器正常工作时的电荷量为1 000 C 答案 C9．如图5所示，带电荷量为－Q 的小球A 固定，带电荷量为－q 的小球B 用细线悬挂，当两球相距r 时系统处于静止状态，A 、B 两球在同一水平线上；细线与竖直方向的夹角为θ.已知两小球均可视作点电荷，静电力常量为k ，则以下结论正确的是( )图5A ．细线受到的拉力大小为F T ＝kQqr 2cos θB ．细线受到的拉力大小为F T ＝kQqr 2tan θC ．小球B 的质量为m ＝kQqr 2g tan θD ．小球B 的质量为m ＝kQqr 2gtan θ答案 D解析 对B 球受力分析，库仑力F ＝k Qq r 2＝F T sin θ，且F T cos θ＝mg ，得F T ＝kQq r 2sin θ，m ＝kQqr 2gtan θ，故D 正确．10.如图6甲所示，在一个半径为r 的圆周上等间距的五个点A 、B 、C 、D 、E 上各固定一个点电荷，除A 点处的电荷量为－q 外，其余各点处的电荷量均为＋q ，则在圆心O 放置的另一个电荷量为Q 的正点电荷所受的电场力的大小和方向为( )图6A ．电场力大小为2kQqr 2，方向沿OA 方向B ．电场力大小为2kQqr 2，方向沿AO 方向C ．电场力大小为kQqr 2，方向沿OA 方向D ．电场力大小为kQqr 2，方向沿AO 方向答案 A解析 根据对称性，先假定在A 点放上＋q 的点电荷，则O 点的电场强度为零，即B 、C 、D 、E 四个点电荷在O 点的电场强度方向沿OA 向上，大小为kqr 2.故O 点的合电场强度为A 点－q 在O 点产生的电场强度与B 、C 、D 、E 四个＋q 在O 点产生的合电场强度的矢量和，如图所示，即E O ＝E A ＋E′＝2kqr2，所以只有选项A 正确．11．如图7所示，M 、N 是在真空中竖直放置的两块平行金属板，板间有匀强电场，质量为m 、电荷量为－q 的带电粒子(不计重力)，以初速度v 0由小孔进入电场，当M 、N 间电压为U 时，粒子刚好能到达N 板，如果要使这个带电粒子能到达M 、N 两板间距的12处返回，则下述措施能满足要求的是( )图7A ．使初速度减为原来的12B ．使M 、N 间电压减为原来的12C ．使M 、N 间电压提高到原来的4倍D ．使初速度和M 、N 间电压都减为原来的12答案 D解析 在粒子刚好到达N 板的过程中，由动能定理得－qEd ＝0－12mv 02，所以d ＝mv 022qE .设带电粒子离开M 板的最远距离为x ，则使初速度减为原来的12，x ＝d 4，故A 错；使M 、N 间电压减为原来的12，电场强度变为原来的12，粒子将打到N 板上，故B 错；使M 、N 间电压提高到原来的4倍，x ＝d4，故C 错；使初速度和M 、N 间电压都减为原来的12，电场强度变为原来的一半，x ＝d2，故D 对．12.如图8所示，正方体真空盒置于水平面上，它的ABCD 面与EFGH 面为金属板，其他面为绝缘材料，ABCD 面带正电，EFGH 面带负电．从小孔P 沿水平方向以相同速率射入三个质量相同的带正电液滴A 、B 、C ，最后分别落在1、2、3三点，则下列说法正确的是( )图8A ．三个液滴在真空盒中都做平抛运动B ．三个液滴的运动时间不一定相同C ．三个液滴落到底板时的速率相同D ．液滴C 所带电荷量最多 答案 D解析 三个液滴在水平方向受到电场力作用，水平方向不是匀速直线运动，所以三个液滴在真空盒中不是做平抛运动，选项A 错误；由于三个液滴在竖直方向做自由落体运动，下落高度相同，故三个液滴的运动时间相同，选项B 错误；三个液滴落到底板时竖直分速度相等，而水平分速度不相等，所以三个液滴到底板时的速率不相同，选项C 错误；由于液滴C 在水平方向位移最大，说明液滴C 在水平方向加速度最大，所带电荷量最多，选项D 正确．13．如图9甲所示，一条电场线与Ox 轴重合，取O 点电势为零，Ox 方向上各点的电势φ随x 变化的情况如图乙所示．若在O 点由静止释放一电子，且电子仅受电场力的作用，则( )图9A ．电场的方向沿Ox 正方向B．电子沿Ox正方向运动C．电场的场强沿Ox方向增大D．电子的电势能将增大答案 B14.如图10所示，a、b两个带电小球，质量分别为m a、m b，用绝缘细线悬挂在水平方向的匀强电场中(图中未画出)．两球静止时，它们距水平地面的高度相同，绳与竖直方向的夹角分别为α和β(α＜β)．现同时烧断细线，若空气阻力、两球之间的库仑力均忽略不计，两球电荷量不变，重力加速度为g.则( )图10A．a、b两球均做曲线运动B．a球先落地，b球后落地C．落地时，a、b两球水平分速度大小相等，且方向相反D．落地时，a、b两球的速度与竖直方向的夹角分别为α和β答案 D解析静止时，球受三个力作用：重力、电场力、细线拉力，细线烧断后，重力和电场力大小、方向均不变，小球初速度均为零，因此，小球做直线运动，选项A错误，D正确；在竖直方向上，只受重力，因高度相同，则两球同时落地，故选项B错误；对小球受力分析可知，烧断细线后a、b两小球在水平方向的加速度大小分别为gtan α、gtan β，由于β＞α，因此水平方向上a球的加速度小于b球的加速度，因此落地时a、b两球的水平分速度大小不等，故选项C错误．二、选择题Ⅱ(本题共4小题，每小题3分，共12分．每小题列出的四个备选项中至少有一个是符合题目要求的．全部选对的得3分，选对但不全的得2分，有错选的得0分)15．静电现象在技术中有很多应用，图11中四张图片反映的是静电技术在生活中的应用，下列说法正确的是( )图11A．甲图为超高压带电作业的工作人员，为了保证他们的安全，他们必须穿上橡胶制成的绝缘衣服B．图乙为家用煤气灶的点火装置，它是根据尖端放电的原理而制成的C．图丙为避雷针的示意图，只要在高大建筑物屋顶插入一根尖锐的导体棒即可防止建筑物被雷击D．图丁为静电喷漆的示意图，静电喷漆时使被喷的金属件与油漆雾滴带相反的电荷，这样使油漆与金属表面结合得更牢固，这个过程中带电油漆雾滴的电势能减小答案BD解析由静电屏蔽原理可知，金属壳或金属网内的场强处处为零，因此超高压带电作业的工作人员，为了保证他们的安全，必须穿上掺入金属丝的衣服，选项A错误；家用煤气灶的点火装置，它是根据尖端放电的原理而制成的，选项B正确；避雷针通过接地引线与接地装置连接，有雷电时可以把电荷及时导入大地，因此只在高大建筑物屋顶插入一根尖锐的导体棒，不能把电荷及时导入大地，不能防止建筑物被雷击，选项C错误；静电喷漆时使被喷的金属件与油漆雾滴带相反的电荷，这样使油漆与金属表面结合得更牢固，这个过程中电场力对带电油漆雾滴做正功，其电势能减小，选项D正确．16．一带电粒子在电场中由静止释放，只在电场力作用下做直线运动，先后经过A、B两点，则下列说法正确的是( )A．A、B两点一定在同一条电场线上B．粒子一定做单向直线运动C．A、B两点的电势可能相等D．粒子可能在电场中做往复运动答案CD解析如果电场是等量同种电荷的电场，粒子与场源电荷是异种电荷，且粒子在两场源电荷连线的垂直平分线上某一点(除连线中点)由静止释放，该粒子会在电场力作用下做往复运动，如果A、B两点关于连线对称，则A、B两点的电势相等，选项A、B错误，C、D正确．17．(2020·嘉兴一中等五校联考)如图12所示，电场中的一簇电场线关于y轴对称分布，O点是坐标原点，M、N、P、Q是以O为圆心的一个圆周上的四个点，其中M、N在y轴上，Q点在x轴上，则( )图12A．M点电势比P点电势低B．OM间的电势差等于NO间的电势差C．一正电荷在O点的电势能小于在Q点的电势能D．将一负电荷从M点移到P点，电场力做正功答案AD18.如图13所示，平行板电容器充电后与电源断开，上极板带正电，下极板带负电．两个相同的不计重力的带电粒子A、B，分别从平行板间左侧中点和贴近上极板左端处以不同的初速度垂直于电场方向进入两极板间，它们恰好都能打在下极板右端处的C点，则下列说法中正确的是( )图13A．A粒子的初速度是B粒子的2倍B．A、B两粒子到达C点时的动能可能相同C ．A 粒子在C 点的速度偏向角的正弦值是B 粒子的2倍D ．如果仅将加在两极板间的电压加倍，A 、B 两粒子到达下极板时将不在同一点 答案 AB解析 粒子在水平方向上做匀速直线运动，则有v A t A ＝v B t B ，竖直方向上对A 有h 2＝12at A 2，对B 有h ＝12at B 2，通过计算可知v A ＝2v B ，选项A 正确；由动能定理可知，电场力对B 粒子做功为A 粒子的两倍，A 粒子的初动能为B 粒子的两倍，所以到C 点时动能有可能相同，选项B 正确；通过题图可以看出，A 粒子的偏向角要小于B 粒子的偏向角，选项C 错误；由水平速度与时间关系可知，加大电压，两粒子水平方向上的位移相同，选项D 错误． 第Ⅱ卷三、非选择题(本题共5小题，共46分)19.(8分)如图14所示，水平面绝缘且光滑，在水平面上方高为h 的P 点固定一个电荷量为Q 的正点电荷，在水平面上M 点将一质量为m 、带电荷量为＋q 的可视为质点的小物块从M 点以初速度v 0沿直线向右运动，到达P 点正下方N 点时小物块的速度为v.已知∠PMN＝60°，重力加速度为g ，不考虑小物块产生的电场的影响．求小物块在M 点时受到轨道的支持力大小．图14答案 mg ＋33kQq8h2解析 物块在M 点受重力、电场力和支持力．分解电场力，由竖直方向受力平衡得： F N ＝mg ＋k Qqr 2sin 60°又因为h ＝rsin 60°由以上两式解得支持力F N ＝mg ＋33kQq8h2. 20.(8分)在光滑绝缘的水平地面上建立了如图15所示的直角坐标系xOy ，在y 轴左侧区域有水平向右的匀强电场，电场强度大小为E ＝9×103N/C ，现有带电荷量q 1＝＋1×10－3C 、质量m ＝10 g 的带电粒子P 从x ＝－1.5 m 处沿y 轴正方向以初速度v 0＝30 m/s 的速度开始运动，经过y 轴上的Q 点后进入第Ⅰ象限，不计带电粒子重力．求：图15(1)Q 点的坐标；(2)带电粒子P 过Q 点时的速度． 答案 见解析解析 (1)设沿x 轴正方向做匀加速运动的时间为t ，位移为x ，在匀强电场中运动的加速度a ＝Eqm则沿x 轴正方向，有|x|＝12at 2设沿y 轴正方向做匀速运动的位移为y ，则y ＝v 0t 解得：y ＝v 02|x|mEq代入数据得：y ＝ 3 m ，t ＝330s 故Q 点坐标为(0， 3 m)．(2)过Q 点时沿x 轴正方向的速度v x ＝at 所以过Q 点的速度大小为v ＝v 20＋v 2x 解得：v ＝60 m/s设此时速度与y 轴正方向夹角为θ，则tan θ＝v x v 0得θ＝60°带电粒子P 过Q 点时的速度大小为60 m/s ，方向与y 轴正方向成60°角斜向右上方．21.(10分)静电喷漆技术具有效率高、质量好、有益于健康等优点，其装置可简化为如图16.A 、B 是间距为d 的两块平行金属板，两板间有方向由B 指向A 的匀强电场，电场强度为E.在A 板的中央放置一个安全接地的静电油漆喷枪P ，油漆喷枪可向各个方向均匀地喷出初速度大小均为v 且带负电的油漆微粒，假设油漆微粒的质量均为m 、带电荷量均为q ，忽略微粒间的静电作用，微粒的重力和所受空气阻力均不计，油漆微粒最后都能落在金属板B 上．求：图16(1)两块平行金属板之间的电势差； (2)微粒落在B 板上所形成的图形的半径； (3)微粒落在金属板B 上时的速率． 答案 见解析解析 (1)两块平行金属板之间的电势差U ＝Ed.(2)初速度方向沿平行A 板喷出的微粒水平位移最大且大小相等，等于微粒落在B 板上所形成的图形的半径R.沿平行A 板喷出的微粒做类平抛运动，则：R ＝vt ，d ＝12at 2，a ＝qEm联立解得：R ＝v2dmqE. (3)由动能定理得：qEd ＝12mv′2－12mv 2解得：v′＝2qdE m＋v 2. 22.(10分)如图17所示，绝缘光滑水平轨道AB 的B 端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC 平滑连接，圆弧的半径R ＝0.40 m ．在轨道所在空间存在水平向右的匀强电场，电场强度E ＝1.0×104N/C.现有一质量m ＝0.10 kg 的带电体(可视为质点)放在水平轨道上与B 端距离x ＝1.0 m 的位置，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C 端时，速度恰好为零．已知带电体所带电荷量q ＝8.0×10－5C ，g 取10 m/s 2，求：图17(1)带电体运动到圆弧形轨道的B 端时对圆弧形轨道的压力；(2)带电体沿圆弧形轨道从B 端运动到C 端的过程中，摩擦力所做的功． 答案 (1)5.0 N ，方向竖直向下 (2)－0.72 J解析 (1)设带电体在水平轨道上运动的加速度大小为a ，根据牛顿第二定律有qE ＝ma ， 解得a ＝qE m＝8.0 m/s 2设带电体运动到B 端的速度大小为v B ，则v B 2＝2ax 解得v B ＝2ax ＝4.0 m/s设带电体运动到圆弧形轨道的B 端时受轨道的支持力为F N ， 根据牛顿第二定律有F N －mg ＝mv B2R解得F N ＝mg ＋mv B2R＝5.0 N根据牛顿第三定律可知，带电体运动到圆弧形轨道的B 端时对圆弧形轨道的压力大小F N ′＝F N ＝5.0 N ，方向竖直向下．(2)因电场力做功与路径无关，所以带电体沿圆弧形轨道从B 到C 运动过程中， 电场力所做的功W 电＝qER ＝0.32 J设带电体沿圆弧形轨道从B 到C 运动过程中摩擦力所做的功为W f ，对此过程根据动能定理有W 电＋W f －mgR ＝0－12mv B 2，解得W f ＝－0.72 J.23．(10分)(2020·嘉兴一中等五校联考)如图18甲所示，在真空中足够大的绝缘水平地面上，一个质量为m＝0.2 kg、带电荷量为q＝＋2.0×10－6 C的小物块处于静止状态，小物块与地面间的动摩擦因数μ＝0.1.t＝0时刻开始，空间加上一个如图乙所示的场强大小和方向呈周期性变化的电场．(取水平向右为正方向，g取10 m/s2.)求：(1)0～2 s内小物块加速度的大小；(2)2～4 s内小物块加速度的大小；(3)第14 s末小物块的速度大小；(4)前14 s内小物块的位移大小．图18答案(1)2 m/s2(2)2 m/s2(3)4 m/s (4)28 m解析(1)0～2 s内小物块的加速度大小a1＝E1q－μmgm＝2 m/s2.(2)2～4 s内小物块的加速度大小a2＝－E2q＋μmgm＝2 m/s2.(3)0～2 s内物块的位移x1＝12a1t12＝4 m 2 s末的速度为v2＝a1t1＝4 m/s2～4 s内物块的位移x2＝v2t2－12a2t22＝4 m4 s末的速度为v4＝0小物块做周期为4 s的加速和减速运动，第14 s末的速度大小为v14＝4 m/s.(4)前14 s内小物块的位移大小等于3个周期的位移加上x1，所求位移为x＝3(x1＋x2)＋x1＝28 m.2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．如图所示，在横截面为正三角形的容器内放有一小球，容器内各面与小球恰好接触，图中a、b、c为容器的三个侧面、将它们以初速度v0竖直向上抛出，运动过程中容器所受空气阻力与速率成正比，下列说法正确的是A．上升过程中，小球对c有压力且逐渐变大B．上升过程中，小球受到的合力逐渐变大C．下落过程中，小球对a有压力且逐渐变大D．下落过程中，小球对容器的作用力逐渐变大2．如图所示，“娃娃机”是指将商品陈列在一个透明的箱内，其上有一个可控制的抓取玩具的机器手臂的机器，使用者要凭自己的技术操控手臂，以取到自己想要的玩具。
