矿井供电计算方法(实用荟萃)

工矿企业的电费计算方法
企业的电费是由三部分组成：①基本电费，②电量电费，③力调电费。

一、基本电费：是根据企业的变压器容量来计算的，通常为18元/KVA。

例如变压器为800KVA,则800KVA*18元/KVA=14400元。

14400元就是当月的基本电费。

二、电量电费：是根据当月所用的电量来计算，电量有平段电量、低谷电量、高峰电量所构成，平段电费+低谷电费+高峰电费=当月总电费。

（三个时段的电价是不同的）
三、力调电费：力调电费=（基本电费+电量电费）*加减比例（奖罚率）。

加减比例是由功率因数决定的。

知道了当月的平均功率因数，可由《功率因数与力调率电费表》查找加减比例是多少。

当月功率因数≥0.9时，电力公司奖用电单位；当月功率因数≤0.9时，电力公司罚用电单位。

也就是说，当月功率因数≥0.9时，加减比例为负数（力调电费为负数）；当月功率因数≤0.9时，加减比例为正数（力调电费为正数）。

在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S.功率因数低不但降低了供电设备的有效输出，而且加大了供电设备及线路中的损耗，因此，必须采取并联电容器等补偿无功功率的措施，以提高功率因数。

当月总电费=基本电费+电量电费+力调电费
江苏每日分为高峰、低谷、平段3个时段，具体时间为：高峰：8:00-12:00，17:00-21:00；
平段：12:00-17:00，21:00-24:00；
低谷：00:00－8:00。

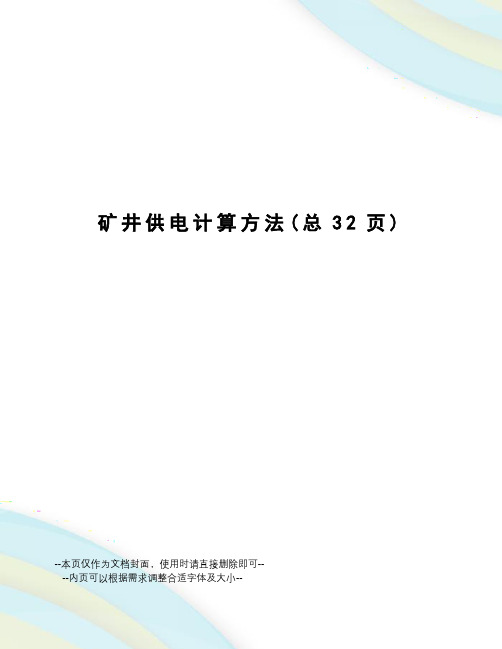

矿井供电计算方法(总32页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、负荷计算与变压器选择工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。

1、负荷统计按表1-1内容，把工作面的每一种负荷进行统计。

表1-1 工作面负荷统计表格式平均功率因数计算公式：ene e enen e e e e pjP P P P P P ++++++=...cos...cos coscos212211加权平均效率计算公式：ene e enen e e e e pj P P P P P P ++++++=...η...ηηη2122112、负荷计算1）需用变压器容量b S 计算值为：pje xb P K S cos∑= ()KVA2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数：∑max714.0286.0e x P P K +=3）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数：∑+=ex P P K max6.04.0max P ——最大一台电动机功率，kw 。

①适用一般机组工作面 K x = + ×P max∑P e [煤矿供电手册(矿井供电下10-3-2)]②适用机械化采煤工作面 K x = + ×P max∑P e [煤矿供电手册(矿井供电下10-3-3)]③cos φpj = ∑(P i ×cos φei )∑P i[煤矿综采连实用电工技术(3-3-3)]④K b = K x ×∑P ecos φpj [煤矿供电手册(矿井供电下10-3-1)]井下其它用电设备需用系数及平均功率因数表二、高压电缆选择计算和校验1、按长时负荷电流选择电缆截面长时负荷电流计算方法：pjpje x egU k P I ηcos 3103∑×=∑eP ——高压电缆所带的设备额定功率之和kw ；（见变压器负荷统计中的结果）x k ——需用系数；计算和选取方法同前。

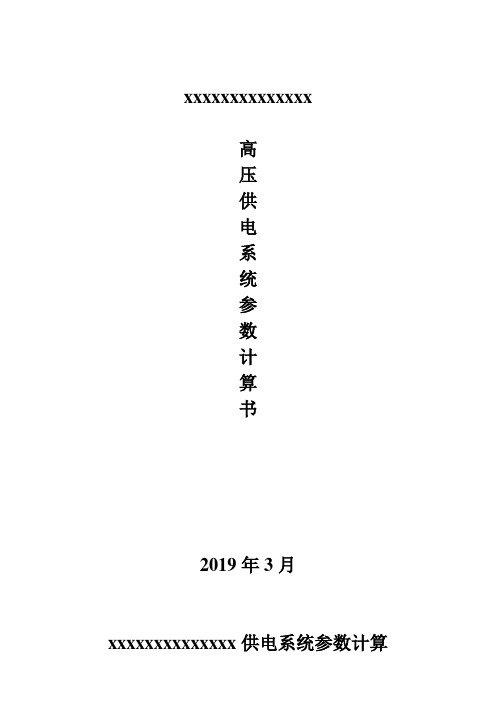

xxxxxxxxxxxxxx高压供电系统参数计算书2019年3月xxxxxxxxxxxxxx供电系统参数计算一、系统参数（根据上级供电部门提供的系统参数） 红石硐110KV 变电所10KV 侧母线电抗标么值：最大方式：X ′max=0.23366 最小方式：X ′min=0.43042乐民35KV 变电所10KV 侧母线电抗标么值：最大方式：X ′max=0.56418 最小方式：X ′min=0.84751 二、基准值取基准电压： U c =10.5KV 基准容量： S d =100MV A=100000KV A 基准电流：I d =S d /（U c ×√3）=100000KVA/（10.5Kv ×1.732）=5.499KA=5499A=5.499KA （计算10.5KV 线路）红辉线II 回：LGJ-185 5.8km 乐辉线I 回： LGJ-185 2.5km 三、标么值的计算：短路电流计算采用标么值计算，基准值是一个比较标准，那么基准电抗就可以用下式来决定：X d =dI c U 3=dS c U 2 (Ω）供电系统各主要元件的电抗标么值计算：（一）电力系统电抗标么值：X *S =ksS S d式中：X *S —电力系统电抗标么值； S d —基准容量；S ks —电力系统短路容量；（二）电力变压器的电抗标么值：X T =100％k U ×nS d S 100U k ％—变压器短路电压百分数； S n —变压器额定容量； （三）架空线路的电抗标么值：X 1=xL2C d U Sx —架空线路单位长度电抗值，Ω/km L —架空线路长度，km （四）电缆线路的电抗标么值：Xe=xL2C d U Sx —架空线路单位长度电抗值，Ω/km注：系统元件本身的电抗为X ，电阻为R ，当31X ＞R 时，只需要计算元件的电抗值；当短路回路中各元件的总电阻R Σ＞31X Σ时，同时考虑总电阻和总电抗，并用Z Σ=22R X ΣΣ+的值进行计算。

煤矿供电计算公式
1.照明电力计算公式：
照明电力的计算一般根据煤矿的照明面积和照明电源的功率来确定。

照明电力（单位：千瓦）=照明面积（单位：平方米）×照明功率（单位：瓦/平方米）/1000
2.生产设备电力计算公式：
生产设备电力的计算需要考虑煤矿的生产设备种类、数量和功率。

生产设备电力（单位：千瓦）=Σ（设备数量×设备功率）/1000
3.总供电负荷计算公式：
总供电负荷等于照明电力和生产设备电力之和。

总供电负荷（单位：千瓦）=照明电力+生产设备电力
4.供电容量计算公式：
供电容量需要考虑矿井的平均用电需求和用电设备的功率因数。

供电容量（单位：千伏安）=总供电负荷（单位：千瓦）/平均功率因数
需要注意的是，以上公式仅适用于普通煤矿的供电计算。

对于特殊的煤矿，例如深井、复杂地质条件、高地温等，还需要根据实际情况进行调整。

此外，煤矿供电计算还需要考虑输电和配电损耗，以及备用电源的配置等因素，以保证煤矿的正常生产运行。

供电计算应该由专业的电气工程师进行，结合具体煤矿的实际情况进行调整和优化。

煤矿供电计算公式井下供电系统设计常用公式及系数取值目录：一、短路电流计算公式1、两相短路电流值计算公式2、三相短路电流值计算公式3、移动变电站二次出口端短路电流计算（1）计算公式（2）计算时要列出的数据4、电缆远点短路计算（1）低压电缆的短路计算公式（2）计算时要有计算出的数据二、各类设备电流及整定计算1、动力变压器低压侧发生两相短路，高压保护装值电流整定值2、对于电子高压综合保护器，按电流互感器二次额定电流（5A）的1-9倍分级整定的计算公式3、照明、信号、煤电钻综合保护装置中电流计算（1）照明综保计算公式（2）煤电钻综保计算公式4、电动机的电流计算（1）电动机额定电流计算公式（2）电动机启动电流计算公式（3）电动机启动短路电流三、保护装置计算公式及效验公式1、电磁式过流继电器整定效验（1）、保护干线电缆的装置的计算公式（2）、保护电缆支线的装置的计算公式（3）、两相短路电流值效验公式2、电子保护器的电流整定（1）、电磁启动器中电子保护器的过流整定值（2）、两相短路值效验公式3、熔断器熔体额定电流选择（1）、对保护电缆干线的装置公式（2）、选用熔体效验公式（3）、对保护电缆支线的计算公式四、其它常用计算公式1、对称三相交流电路中功率计算（1）有功功率计算公式（2）无功功率计算公式（3）视在功率计算公式（4）功率因数计算公式2、导体电阻的计算公式及取值3、变压器电阻电抗计算公式4、根据三相短路容量计算的系统电抗值五、设备、电缆选择及效验公式1、高压电缆的选择(1) 按持续应许电流选择截面公式(2) 按经济电流密度选择截面公式(3) 按电缆短路时的热稳定（热效应）选择截面①热稳定系数法②电缆的允许短路电流法（一般采用常采用此法）A、选取基准容量B、计算电抗标什么值C、计算电抗标什么值D、计算短路电流E、按热效应效验电缆截面(4) 按电压损失选择截面①计算法②查表法(5)高压电缆的选择2、低压电缆的选择（1）按持续应许电流选择电缆截面①计算公式②向2台或3台以上的设备供电的电缆，应用需用系数法计算③干线电缆中所通过的电流计算（2）按电压损失效验电缆截面①干线电缆的电压损失②支线电缆的电压损失③变压器的电压损失(3) 按起动条件校验截面电缆(4) 电缆长度的确定3、电器设备选择（1）变压器容量的选择（2）高压配电设备参数选择①、按工作电压选择②、按工作电流选择③、按短路条件校验④、按动稳定校验（3）低压电气设备选择一、短路电流计算公式1、两相短路电流值计算公式()()()2222∑∑+=X R Ue I d∑∑+++=++=221221X XK X Xx X R R K R R bbbb式中：()2dI ————两相短路电流，A ；∑R ∑X _______短路回路内一相电阻、电抗值的和，Ω； Xx ————————根据三相短路容量计算的系统电抗值，Ω；（可查表或计算）())(22原则电力系统给数据路器的断流容量电力系统变电所出口短电压短路计算点处平均额定MVA V S U Xx kP==()AV I U S kp k 流取值可按控制柜额定分段电电压短路计算点处平均额定⨯⨯=⨯⨯=732.133()短路电路的总电抗Ω电压短路计算点的平均额定⨯==∑732.133VX U I p k()WL T X X Xs X ++=∑（按控制柜分段电流取值就可以）R1、X1__________高压电缆的电抗、电阻值的总和，Ω；（可查表或计算）K b ———————————变压器的的变压比，一次侧电压除以二次侧电压（电压按400、690、1200、3500计算）比；R b 、X b ———矿用变压器的电阻、电抗值，Ω；（可查表或计算）R 2、X 2———————矿用电缆的电阻、电抗值，Ω；（可查表或计算）U e ——————变压器的二次侧电压，V （按电压400、690、1200、3500计算）；2、三相短路电流值计算公式I d（3）=1.15×I d（2）I d（3）三相短路电流，A 3、移动变电站二次出口端短路电流计算 （1）、计算公式()()222∑∑+=X R UeI d ∑∑++=++=+=+=变压器电抗变压比高压电缆电抗系统电抗高压电缆的电阻变压比变压器的电阻221221//b bb b X KX Xx X R K R R（2）计算时要列出一下数据：、变压器的一次电压（ V ），二次电压值U e （ V ），高压电缆的型号（ mm 2），供电距离L （ km ），变压器的容量( )KV A ，系统短路容量( )MV A ；②、根据电缆型号，计算或查表得高压电缆的电阻R 1、电抗值X 1,Ω/km ；根据变压器型号计算或查表变压器的电阻、电抗值，Ω;③、根据提供数据出变压器的变比；系统电抗 X x （=变压器二次电压2/系统容量）；高压电缆的电阻R g 、电抗X g （=电缆长度km× 查表的电阻、电抗）； ④、把计算出的结果带入算式中得短路值。

煤矿井下供电常用计算公式和系数煤矿井下供电是煤矿生产中的重要环节，正常的供电工作对保障矿井的安全生产起到至关重要的作用。

在煤矿井下供电过程中，我们需要进行各种计算以确保供电的稳定性和安全性。

下面是煤矿井下供电常用计算公式和系数的详细介绍。

1.额定电压和电流计算公式：额定电压（U）和电流（I）是煤矿井下供电的基本参数，需要根据实际使用情况进行计算。

电压和电流的计算公式如下：U=P/I其中，P为负载的额定功率，I为负载的额定电流。

2.额定功率计算公式：额定功率（P）的计算涉及到负载的电压、电流以及功率因数。

额定功率的计算公式如下：P = √3 * U * I * cosφ其中，U为负载的额定电压，I为负载的额定电流，cosφ为功率因数。

3.电缆截面积计算公式：电缆截面积的计算需要考虑电流的大小和传输距离。

电缆截面积的计算公式如下：S=(I*L*k)/ΔU其中，S为电缆的截面积，I为电流大小，L为传输距离，k为系数，ΔU为电压降。

4.系数的选择和计算：系数在煤矿井下供电过程中有着重要的作用，可以用来考虑实际使用环境的影响因素。

常用的系数有：功率系数、电流系数、电压降系数等。

-功率系数（η）：用于校正电气设备的额定功率。

一般情况下，电气设备的额定功率需要乘以相应的功率系数，以反映实际运行时的功率。

-电流系数（λ）：用于校正电缆的负载能力。

电缆的负载能力与传输的电流有关，通过乘以电流系数，可以得到实际的负载能力。

-电压降系数（δ）：用于校正电缆传输过程中的电压降。

电缆传输时会产生电压降，通过乘以电压降系数，可以得到实际的电压降。

这些系数的选择和计算需要参考相关标准和规范，确保供电的稳定性和安全性。

总结起来，煤矿井下供电常用的计算公式和系数主要包括额定电压和电流的计算公式、额定功率的计算公式、电缆截面积的计算公式，以及功率系数、电流系数、电压降系数的选择和计算。

这些公式和系数是煤矿井下供电过程中必不可少的工具，可以帮助我们在供电过程中进行准确的计算和评估，确保供电的安全和可靠性。

负荷整定计算书（低压部分）机电安装组2011年12月风机1号总开关整定过程开关型号：KBZ-400，Ie=400A,Ue=660V,短路 1.6—9倍；所在地：临时变电所一、过载电流整定计算过程：Pe=0.5×（6×2×22kw+2×2×30kw）=192kwIe=Pe/（√3Ue cosФ）=192kw/1.732×690v×0.8=200A1.1Ie=1.1×200A=220A所以风机1号总开关过流整定值可取220A。

二、短路保护整定计算过程：1、KSBG-500/10风机专用变压器10000v侧阻抗：Z b（10000v）= Ud%×Ue2/Se=4.13%×10000×10000/500000=8.26Ω换算KSBG-500/10动力变压器660v侧阻抗：Z b（690v）=（690/10000）2×Zb（6000）=0.039Ω2、近短保护：变压器二次侧两相短路电流值为：I短= Ue（690）/2Zb=690/2×0.039A=8846.2A0.2 I短=0.2×8846.2A=1769.2A近短保护定值可取1800A3、远端保护：远端保护定值可取1420A风机2号总开关整定过程开关型号：KBZ-400Z，Ie=400A,Ue=660V,短路 1.6—9倍；所在地：临时变电所一、过载电流整定计算过程：Pe=0.5×8×2×22kw=176kwIe=Pe/（√3Ue cosФ）=176kw/1.732×690v×0.8=184A1.1Ie=1.1×184A=202A所以风机总开关过流整定值可取202A。

二、短路保护整定计算过程：1、KSBG-500/10风机专用变压器10000v侧阻抗：Z b（10000v）= Ud%×Ue2/Se=4.13%×10000×10000/500000=8.26Ω换算KSBG-500/10动力变压器660v侧阻抗：Z b（690v）=（690/10000）2×Zb（6000）=0.039Ω2、近短保护：变压器二次侧两相短路电流值为：I短= Ue（690）/2Zb=690/2×0.039A=8846.2A0.2 I短=0.2×8846.2A=1769.2A近短保护定值可取1800A3、远端保护：远端保护定值可取1420A井下动力1号总开关整定过程开关型号：KBZ-630，Ie=630A,Ue=660V,调档范围过载0.2---1.4倍，短路1.6—9倍额定电流；所在地：临时变电所一、过载电流整定计算过程：Pe=（45+40）+40+（2×55+5.5+1）+40+45+（2×55+5.5+45+1）=488kw Ie=Pe/（√3Ue cosФ）=488kw/1.732×690v×0.8=510A1.1Ie=1.1×510A=561A所以井下1号动力总开关过流整定值可取561A。

煤矿井下供电常用计算公式及系数一、井下电缆电流计算公式：井下电缆的电流计算公式主要用于确定电缆所能承受的最大电流。

根据传输距离、额定电流和电缆的截面积，可以使用下述公式进行计算：I = P / (√3 * U * η * cosφ)其中，I为电缆的电流（A），P为传输功率（W），U为电缆的额定电压（V），η为功率因数，cosφ为功率因数（pf）。

二、配电变压器负载率计算公式：配电变压器负载率计算公式用于评估变压器的负载状态。

通过计算变压器的负载率，可以确定其是否过载。

计算公式如下：负载率=100*瞬时负载/额定容量其中，负载率为百分比，瞬时负载为变压器当前的负载情况，额定容量为变压器的额定负载容量。

三、电缆损耗系数计算公式：电缆损耗系数计算公式用于确定电缆传输过程中的电能损耗情况。

通过计算电缆的损耗系数，可以评估电缆的传输效率。

计算公式如下：损耗系数=100*(S1-S2)/(3*I^2)其中，损耗系数为百分比，S1为电缆起点处的有功功率（kW），S2为电缆终点处的有功功率（kW），I为电缆的电流（A）。

需要注意的是，以上公式仅仅是计算电力设备和电缆供电的一部分。

在煤矿井下供电过程中，还需要考虑电缆的敷设方式、敷设环境的温度等因素对电缆传输能力的影响。

此外，煤矿井下供电的工作需要遵守相应的电气安全规范，确保供电过程的安全可靠性。

因此，在实际应用中，还需要根据具体的情况进行综合评估和计算。

综上所述，煤矿井下供电的计算公式和系数是确定电缆电流、变压器负载率和电缆损耗系数的重要工具。

通过有效的计算和评估，可以为煤矿井下提供稳定、高效和安全的供电系统。

第三节 井下高压网络的设备选择计算一、井下电力负荷计算注：需用系数法，进行井下电力负荷的各项计算。

计算时应按以下步骤进行。

1、首先要确定井下设置变电站的数目（包括固定和移动变电站）及其每一台变电站的供电范围。

2、井下采区变电站的负荷，可按下式进行计算：1-1-01式中：S——所计算的电力负荷总视在功率；单位（KVA）千伏安∑PN——参加计算的所有用电设备额定功率（不包括备用）之和；单位（KW)千瓦COSφ——参加计算的电力负荷的平均功率因数Kr（Kx）——需用系数，应按以下两种情况选取：第1种情况：各用电设备间无按一定顺序起动的一般机组工作面；按下式计算需用系数：1-1-02各用电设备间有按一定顺序起动的机械化采煤工作面；按下式计算需用系数：1-1-03式中：Ps——最大电动机功率（如机组、运输机、掘进机等）单位（KW）千瓦3、井下井底车场等其它变电站的负荷，仍可按式（1-1-01）进行计算，其所取的各用电设备的需用系数及平均功率因数；查表4、可以较正确计算出电动机功率的用电设备，应取其计算功率。

5、一个采区变电所供给二个以上工作面的电力负荷，应按下式计算；1-1-04式中：K S——各工作面间的同时系数，当供给二个工作面时，取KS=0.95；当供给三个以上工作面时，取K S=0.90；当一个采区变电所或高压配电点供给三个或更多移动变电站时，取K S=0.65~0.856、井下总负荷的计算。

计算下井电缆截面积时，在井下中央变电所6（10）千伏母线上的负荷，考虑到负荷变化较大的采区与负荷稳定的主排水泵等井下固定设备分别采用同时系数比不分负荷情况采用一个同时系数法计算，可能更接近实际负荷，故在下式中，采用两个同时系数K S1与K S2计算井下总负荷。

1-1-05式中：S S——井下总负荷的视在功率；单位（KVA）千伏安∑S——井下各变电所6（10）千伏母线上的视在功率之和，单位（KVA）千伏安∑P N——井下主排水泵或其他大型固定设备的计算功率，单位：（KW）千瓦COSφ——井下主排水泵或其他大型固定设备的加权平均功率因数K S1——井下各变电所间的同时系数，一般取0.8~0.9K S2——井下主排水泵或其他大型固定设备间的同时系数，0.9~1只有排水设备时取1；有其他固定设备时取0.9~0.95；注：以上公式在计算时，应按复数相加计算，即有效功率和无效功率分别相加后，在求出井下总负荷的视在功率及功率因数。

煤矿井下供电常用计算公式及系数煤矿供电计算公式井下供电系统设计常用公式及系数取值２目录：一、短路电流计算公式1、两相短路电流值计算公式2、三相短路电流值计算公式3、移动变电站二次出口端短路电流计算（1）计算公式（2）计算时要列出的数据4、电缆远点短路计算（1）低压电缆的短路计算公式（2）计算时要有计算出的数据二、各类设备电流及整定计算1、动力变压器低压侧发生两相短路，高压保护装值电流整定值2、对于电子高压综合保护器，按电流互感器二次额定电流（5A）的1-9倍分级整定的计算公式3、照明、信号、煤电钻综合保护装置中电流计算（1）照明综保计算公式（2）煤电钻综保计算公式4、电动机的电流计算（1）电动机额定电流计算公式（2）电动机启动电流计算公式（3）电动机启动短路电流三、保护装置计算公式及效验公式1、电磁式过流继电器整定效验（1）、保护干线电缆的装置的计算公式（2）、保护电缆支线的装置的计算公式（3）、两相短路电流值效验公式2、电子保护器的电流整定（1）、电磁启动器中电子保护器的过流整定值（2）、两相短路值效验公式3、熔断器熔体额定电流选择（1）、对保护电缆干线的装置公式（2）、选用熔体效验公式（3）、对保护电缆支线的计算公式四、其它常用计算公式1、对称三相交流电路中功率计算（1）有功功率计算公式（2）无功功率计算公式（3）视在功率计算公式（4）功率因数计算公式３2、导体电阻的计算公式及取值3、变压器电阻电抗计算公式4、根据三相短路容量计算的系统电抗值五、设备、电缆选择及效验公式1、高压电缆的选择(1) 按持续应许电流选择截面公式(2) 按经济电流密度选择截面公式(3) 按电缆短路时的热稳定（热效应）选择截面①热稳定系数法②电缆的允许短路电流法（一般采用常采用此法）A、选取基准容量B、计算电抗标什么值C、计算电抗标什么值D、计算短路电流E、按热效应效验电缆截面(4) 按电压损失选择截面①计算法②查表法(5)高压电缆的选择2、低压电缆的选择（1）按持续应许电流选择电缆截面①计算公式②向2台或3台以上的设备供电的电缆，应用需用系数法计算③干线电缆中所通过的电流计算（2）按电压损失效验电缆截面①干线电缆的电压损失②支线电缆的电压损失③变压器的电压损失(3) 按起动条件校验截面电缆(4) 电缆长度的确定3、电器设备选择（1）变压器容量的选择（2）高压配电设备参数选择①、按工作电压选择②、按工作电流选择③、按短路条件校验④、按动稳定校验（3）低压电气设备选择４５一、短路电流计算公式1、两相短路电流值计算公式()()()2222∑∑+=X R Ue I d∑∑+++=++=221221X X K X Xx X RR K R R b b b b 式中：()2d I ————两相短路电流，A ；∑R ∑X _______短路回路内一相电阻、电抗值的和，Ω；Xx ————————根据三相短路容量计算的系统电抗值，Ω；（可查表或计算）())(22原则电力系统给数据路器的断流容量电力系统变电所出口短电压短路计算点处平均额定MVA V S U Xx k P == ()AV I U S k p k 流取值可按控制柜额定分段电电压短路计算点处平均额定⨯⨯=⨯⨯=732.133()短路电路的总电抗Ω电压短路计算点的平均额定⨯==∑732.133V X U I pk ()WL T X X Xs X ++=∑（按控制柜分段电流取值就可以）R1、X1__________高压电缆的电抗、电阻值的总和，Ω；（可查表或计算）K b ———————————变压器的的变压比，一次侧电压除以二次侧电压（电压按400、690、1200、3500计算）６比；R b 、X b ———矿用变压器的电阻、电抗值，Ω；（可查表或计算）R 2、X 2———————矿用电缆的电阻、电抗值，Ω；（可查表或计算）U e ——————变压器的二次侧电压，V （按电压400、690、1200、3500计算）；2、三相短路电流值计算公式I d（3）=1.15×I d （2） I d （3）三相短路电流，A 3、移动变电站二次出口端短路电流计算 （1）、计算公式 ()()222∑∑+=X R Ue I d ∑∑++=++=+=+=变压器电抗变压比高压电缆电抗系统电抗高压电缆的电阻变压比变压器的电阻221221//b b bb X K X Xx X R K R R（2）计算时要列出一下数据：①、变压器的一次电压（ V ），二次电压值U e （ V ），高压电缆的型号（ mm 2），供电距离L （ km ），变压器的容量( )KV A ，系统短路容量( )MV A ； ②、根据电缆型号，计算或查表得高压电缆的电阻R 1、电抗值X 1,Ω/km ；根据变压器型号计算或查表变压器的电阻、电抗值，Ω;③、根据提供数据出变压器的变比；系统电抗 X x （=变压器二次电压2/系统容量）；高压电缆的电阻７R g 、电抗X g （=电缆长度km× 查表的电阻、电抗）； ④、把计算出的结果带入算式中得短路值。
