地下室大型设备运输方案

垂直及水平运输方案在机电安装工程中，垂直运输是至关重要的。

垂直运输可分为地上部分和地下部分。

根据形式，垂直运输可以是塔吊、电梯、卷扬机或人工倒运。

物资和垂直运输密切相关。

在进场时，需要对物资进行分类，并确定其尺寸和重量对垂直运输的影响。

大型设备如变压器、空调机组和板式换热器需要特别考虑。

为保持设备完整性，可以增加卸料平台和入口的尺寸和载重。

对于机房在地下室的情况，可以考虑利用坡道或管井进行垂直运输。

如果坡道或管井尺寸不足以满足设备垂直运输，预留吊装孔或结构后施工等方法可以进行垂直运输。

物资进场时间必须严格按照卸料平台的搭设时间及使用周期进行制定，或根据预留吊装孔的封闭时间进行制定，以确保施工进度不受影响。

例如，外立面倾斜体钢结构主体的建筑必须在斜格构施工并进行受力时，上面的钢结构才能继续安装。

因此，物资部门必须考虑设备、材料的生产周期、运输周期、现场吊装时间、结构施工计划、幕墙施工计划等因素，以确保设备、材料能够顺利地进行吊装。

过去垂直运输工作不能顺利开展，主要由于设备材料不能及时到场所造成，尤其是甲供设备特别引起重视。

在物资进场之前，需要充分考虑场地停放、二次运输的费用以及设备质量等因素。

设备材料一般情况下分批进场，需要核对设备的型号和编号，以免误吊。

此外，需要确保设备尺寸小于平台进口尺寸和卸料平台的承重，并缩短报验时间，以减少因设备报验不合格而造成的延误。

为保证垂直运输工作的顺利进行，需要对进场材料设备进行分类，明确哪些需要施工电梯运输、哪些需要塔吊运输、哪些需要卷扬机运输、哪些需要人工倒运。

同时，需要分批分次严格划分，考虑设备与电梯的位置是否有路线将设备安装到位。

对于大于电梯尺寸的设备，必须使用卸料平台进行吊运。

此外，还要考虑电梯前室的空间大小、设备、材料是否有足够的空间进行材料设备转向，以保证不能使用电梯运输的设备材料不被遗漏，影响整个机电垂直运输工作。

综合考虑以上影响因素并制定详细的物资进场计划是非常必要的。

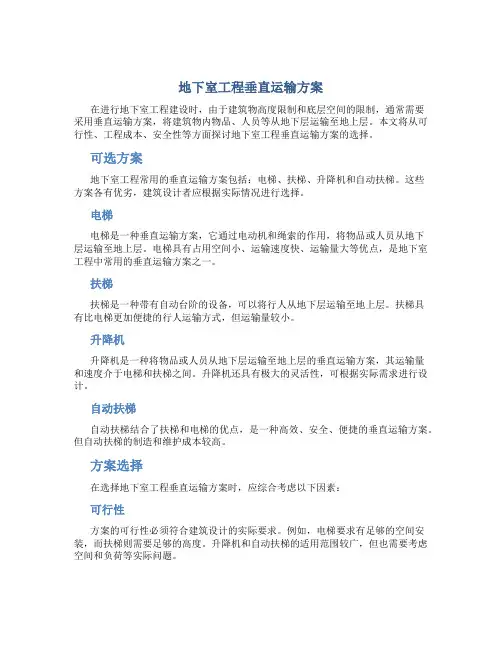

地下室工程垂直运输方案在进行地下室工程建设时，由于建筑物高度限制和底层空间的限制，通常需要采用垂直运输方案，将建筑物内物品、人员等从地下层运输至地上层。

本文将从可行性、工程成本、安全性等方面探讨地下室工程垂直运输方案的选择。

可选方案地下室工程常用的垂直运输方案包括：电梯、扶梯、升降机和自动扶梯。

这些方案各有优劣，建筑设计者应根据实际情况进行选择。

电梯电梯是一种垂直运输方案，它通过电动机和绳索的作用，将物品或人员从地下层运输至地上层。

电梯具有占用空间小、运输速度快、运输量大等优点，是地下室工程中常用的垂直运输方案之一。

扶梯扶梯是一种带有自动台阶的设备，可以将行人从地下层运输至地上层。

扶梯具有比电梯更加便捷的行人运输方式，但运输量较小。

升降机升降机是一种将物品或人员从地下层运输至地上层的垂直运输方案，其运输量和速度介于电梯和扶梯之间。

升降机还具有极大的灵活性，可根据实际需求进行设计。

自动扶梯自动扶梯结合了扶梯和电梯的优点，是一种高效、安全、便捷的垂直运输方案。

但自动扶梯的制造和维护成本较高。

方案选择在选择地下室工程垂直运输方案时，应综合考虑以下因素：可行性方案的可行性必须符合建筑设计的实际要求。

例如，电梯要求有足够的空间安装，而扶梯则需要足够的高度。

升降机和自动扶梯的适用范围较广，但也需要考虑空间和负荷等实际问题。

工程成本不同的垂直运输方案拥有不同的建设和维护成本。

通常情况下，电梯和自动扶梯等高级方案的成本会更高。

而扶梯和升降机的制造和维护成本则较低。

安全性在垂直运输方案的选择中，安全性是至关重要的。

电梯和升降机等方案需要考虑地震、火灾等突发事件可能带来的安全隐患。

而扶梯和自动扶梯则相对较安全，只需要定期保养和维护即可。

容量和速度物品或人员的容量和运输速度也是选择垂直运输方案的关键因素。

电梯和自动扶梯可以满足较大的运输量和快速运输的需求，而扶梯和升降机的运输量则较低。

结论在地下室工程中，选择合适的垂直运输方案可以提高工程效率，减少运输时间和成本。

地下室大型设备运输方案在许多建筑和工业项目中，经常需要将大型设备运输到地下室。

这是一项具有挑战性的任务，需要精心规划和严格执行，以确保设备的安全运输和顺利就位。

以下是一个详细的地下室大型设备运输方案，旨在为相关项目提供全面的指导。

一、项目概述首先，需要对运输项目进行全面的了解和概述。

包括设备的名称、规格、重量、尺寸等详细信息，以及地下室的入口位置、通道宽度、高度、坡度等相关参数。

同时，还需要考虑运输的时间安排、现场环境条件（如照明、通风等）以及可能存在的限制因素。

例如，本次运输的大型设备是一台重达 50 吨的大型空调机组，尺寸为长 10 米、宽 3 米、高 35 米。

地下室入口位于建筑物的西侧，通道宽度为4 米，高度为4 米，坡度为10%。

运输时间计划在周末进行，以减少对正常工作的影响。

现场照明条件良好，但通风较差，需要采取相应的措施。

二、运输路线规划根据设备的尺寸和地下室的入口及通道参数，规划出合理的运输路线。

这需要对运输路径进行详细的测量和分析，确保路线上没有障碍物，并且能够承受设备的重量。

在规划路线时，要考虑到可能需要拆除的障碍物，如临时的墙体、管道等，并制定相应的拆除和恢复方案。

同时，要标记出路线上的转弯点、坡度变化点等关键位置，以便在运输过程中进行重点关注。

对于上述空调机组的运输，经过测量和分析，确定了从建筑物西侧入口进入地下室，经过一段直线通道后，在第一个转弯处向左转，然后经过一段下坡通道，最终到达设备安装位置。

在路线规划过程中，发现需要拆除一处临时搭建的货架，并对一段通道的地面进行加固处理，以确保能够承受设备的重量。

三、运输工具选择根据设备的重量、尺寸和运输路线的条件，选择合适的运输工具。

常见的运输工具包括吊车、叉车、平板车等。

如果设备重量较大，可能需要使用大型吊车进行吊运；如果设备尺寸较大，且通道较窄，可能需要使用特殊的平板车进行运输。

在选择运输工具时，还要考虑运输工具的通过能力、承载能力以及操作的灵活性。

大型设备吊装运输方案1 施工安排1.1 施工组织成立设备运输吊装小组，由组长负责，组员由现场技术员、安全员及工人组成。

技术人员根据设备型号、安装位置，确定运输路线，选用运输吊装工具，并负责设备吊装运输方案的交底。

安全员负责安全技术要求的审核及各类工、机具安全性能的复核。

组长负责设备运输吊装安全交底、方案的实施及组织人力、物力完成整个设备运输吊装过程。

1.2 施工目标安全、经济、便捷完成设备二次运输与吊装。

1.3 主要管理措施1.3.1 成品保护措施1.3.1.1 设备开箱检查时，清点配件，并收集至材料库房。

1.3.1.2运输过程中严禁私自拆除外包装箱，若外包装箱过大，洞口不能通过必须拆箱时，必须和业主、供货单位协商，拆箱后保护塑料套不许拆下，且在钢丝绳捆绑部位必须作保护处理，以免损伤设备表面。

1.3.1.3设备运输到位后，必须设专人看管或封闭设备机房。

开箱运输的设备到位后若当时不具备安装条件，必须再把包装箱暂时恢复，恢复时业主、供货单位、监理人员必须在场。

1.3.1.4 设备运输开箱后的散装配件由材料员统一收集管理，并登记数量。

设备配件单独设库房。

1.3.2 安全技术措施1.3.2.1 严格遵守安全操作规程,进入现场应戴好安全帽。

1.3.2.2 在所有的运输吊装过程要有统一指挥，统一号令，严禁出现擅自运输吊装现象。

1.3.2.3 吊装前应检查吊钩、链条、轮轴、链盘等，如有锈蚀、裂纹、损伤、转动部位不灵活，严禁使用。

1.3.2.4 桅杆焊接要牢固，不允许有夹渣、气孔等现象。

1.3.2.5 使用叉车、吊车运输设备要轻叉轻吊，以免损伤设备。

1.3.2.6 手拉葫芦使用前必须进行检查。

使用时倒松链条挂好起吊构件，慢慢拉动牵引链条，待起重链条受力后，再检查齿轮啮合，以及自锁装置的工作状态，确认无误后方可进行作业。

1.3.2.7 使用滚杠运输时，必须清理好道路，旁边需有看护人配合。

1.3.2.8 设备吊装时，吊物及吊车吊臂下严禁站人。

地下室大型设备运输方案一、引言在许多工程项目中，地下室大型设备的运输是一个重要的环节。

这些设备通常重达数吨甚至数十吨，需要专业的运输方案来确保其安全、高效地到达目的地。

本文将介绍一种实用的地下室大型设备运输方案，旨在为相关工程提供参考和帮助。

二、运输前的准备工作1、了解设备信息：在制定运输方案之前，需要了解设备的尺寸、重量、形状等基本信息，以便确定合适的运输方式和工具。

2、现场勘查：对地下室现场进行勘查，了解地形、道路状况、地下室门尺寸等信息，以确保设备能够顺利进入地下室。

3、制定运输路径：根据现场情况和设备信息，制定合理的运输路径，确保设备在运输过程中不会受到阻碍。

4、准备运输工具：根据设备信息和运输路径，准备合适的运输工具，如平板车、液压搬运车、吊车等。

三、运输实施步骤1、使用平板车将设备从设备存放地点运送到地下室门口。

2、使用液压搬运车将设备从地下室门口搬运到指定位置。

3、如果需要，使用吊车将设备从平板车上吊起，并放置到指定位置。

4、在整个运输过程中，使用激光水平仪等工具确保设备的位置和姿态正确。

5、运输完成后，对设备进行初步检查和验收，确保其没有损坏或质量问题。

四、安全注意事项1、在运输过程中，要确保设备不会碰到地下室内的障碍物，如墙壁、管道等。

2、运输人员要遵守安全操作规程，不得酒后作业或疲劳作业。

3、在使用吊车等重型设备时，要确保设备的安全操作和使用方法。

4、在整个运输过程中，要注意人员和设备的安全，避免发生意外事故。

五、总结地下室大型设备运输是一项重要的工程活动，需要专业的方案来确保其安全、高效地到达目的地。

本文介绍的地下室大型设备运输方案旨在为相关工程提供参考和帮助，以确保设备能够顺利进入地下室并放置到指定位置。

在实际应用中，需要根据具体情况进行灵活调整和优化，以确保工程的顺利进行和质量要求的达成。

发电机组吊装地下室及平行运输安装方案一、概述本安装方案旨在为发电机组的吊装和地下室平行运输提供详细的操作步骤和注意事项，以确保工程安全、顺利进行。

第十六章资料设备运输及保证举措垂直运输方案施工运输设备状况及运输安排16.1.1.1 施工运输设备选择资料设序号运输对象运输设备备地区外形尺寸小及重量5t的叉车进行卸车和水平运输轻的资料设备由货车道直接运入，并利用中型设备 (水泵、风由货车道直接运入，并利用5t的叉车进行卸车和水平运输机、空调机组等 )1地下室大型设备（冷水机利用吊车进行卸车，并吊至地基层机房内，而后在机组底座地点组、锅炉等）设置 4个运输小坦克，运至相应地点。

管道、镀锌铁皮等大利用塔吊或汽车吊卸料，平板车人工搬运从车道直接运入。

或由宗资料货车道直接运入地下室，机械进行卸料。

利用汽车吊或叉车进行卸料，而后利用平板车人工搬运至各安装外形尺寸小及重量楼层。

或将外形尺寸小及重量轻的资料设备装入物料提高机，利轻的资料设备用物料提高机进行垂直运输。

中型设备 (水泵、风利用汽车吊或叉车进行卸料，而后利用液压叉车水平运输至物料2 提高机，利用施工电梯垂直运输至各安装楼层。

或利用汽车吊进裙房机、空调机组等 )行垂直运输。

空调水管、给水管、管道单根长度大于等于6米的，采纳汽车吊管道等大宗资料进行垂直运输，排水铸铁管单根长度为3米利用物料提高机进行垂直运输。

外形尺寸小及重量利用塔吊或汽车吊进行卸料，而后利用液压叉车水平运输至施工轻的资料设备电梯口，利用施工电梯垂直运输至各安装楼层；或将外形尺寸小及重量轻的资料设备装入吊笼，利用塔吊进行垂直运输。

中型设备 (水泵、风利用塔吊或汽车吊进行卸料，而后利用液压叉车水平运输至施工3 电梯口，利用施工电梯垂直运输至各安装楼层；或利用塔吊进行塔楼机、风冷机组等 )垂直运输。

利用塔吊或汽车吊进行卸料，空调水管、给水管、管道单根长度管道等大宗资料大于等于 6米的，采纳塔吊或汽车吊进行垂直运输，排水铸铁管施工运输设备状况序号机械设备名称型号规格数目生产能力施工用途备注1 汽车起重机 QAY160 1 160t 设备吊装2 汽车起重机 QAY130 1 130t 设备吊装3 汽车起重机 QY-50 1 50t4 汽车起重机 QY-25 1 25t 装卸车及设备吊装5 汽车起重机 QY-8 1 8t6 载重汽车 50t 1 50t 设备运输7 载重汽车 10t 2 10t 资料运输8 叉车 CPCD3t 、 5t 3 5t 资料运输9 电动卷扬机 JM2 6 2t 吊装、牵引施工运输线路本工程的裙楼部分的主要设备进场后先运至机电设备暂时堆放场所，而后由汽车吊或叉车进行卸车。

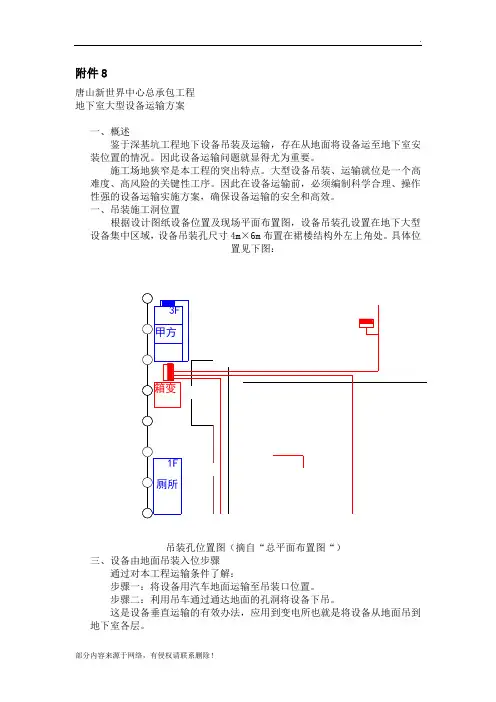

附件8唐山新世界中心总承包工程地下室大型设备运输方案一、概述鉴于深基坑工程地下设备吊装及运输，存在从地面将设备运至地下室安装位置的情况。

因此设备运输问题就显得尤为重要。

施工场地狭窄是本工程的突出特点。

大型设备吊装、运输就位是一个高难度、高风险的关键性工序。

因此在设备运输前，必须编制科学合理、操作性强的设备运输实施方案，确保设备运输的安全和高效。

一、吊装施工洞位置根据设计图纸设备位置及现场平面布置图，设备吊装孔设置在地下大型设备集中区域，设备吊装孔尺寸4m×6m布置在裙楼结构外左上角处。

具体位置见下图：吊装孔位置图（摘自“总平面布置图“）三、设备由地面吊装入位步骤通过对本工程运输条件了解：步骤一：将设备用汽车地面运输至吊装口位置。

步骤二：利用吊车通过通达地面的孔洞将设备下吊。

这是设备垂直运输的有效办法，应用到变电所也就是将设备从地面吊到地下室各层。

步骤三：采用自锚式方法或用手动叉车人工使设备平移。

可以使设备水平移动并精确定位。

当无法用吊车将设备运到站台层所处层面平移定位时，用人工运输。

变电所所有设备均可以用以上几种步骤的组合运到需要的位置。

3.1、步骤一：将设备用汽车地面运输至吊装口位置3.1．1运输准备3.1.2其它准备工作检查设备进所通道的大小、强度、设备基础等环节是否满足设备运输安装要求，如有问题先处理合格。

检查变电所卸车场地是否满足作业要求，是否需进行平整或加固处理。

如在夜间作业，其装卸车场地、运输通道及入口平台均要准备足够的照明设备。

3.1.3安全注意事项起吊设备时，要先进行试吊，观察设备受力及平衡情况，确认安全可靠后方可正式起吊。

吊车的起吊能力要有充足的裕度，钢丝绳的强度及长度要经检查确认满足使用要求。

设备下落速度要平缓，作业人员要在指挥人员的统一指挥下，相互配合，设备即将落地前，要进行扶持调整，保证设备的落点正确无误。

设备装车时，注意运输车辆的承载能力，将设备放在合适的位置，并用专用绳索分四个方向紧固定绑扎牢固。

地下室大型设备运输方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]附件8唐山新世界中心总承包工程地下室大型设备运输方案一、概述鉴于深基坑工程地下设备吊装及运输，存在从地面将设备运至地下室安装位置的情况。

因此设备运输问题就显得尤为重要。

施工场地狭窄是本工程的突出特点。

大型设备吊装、运输就位是一个高难度、高风险的关键性工序。

因此在设备运输前，必须编制科学合理、操作性强的设备运输实施方案，确保设备运输的安全和高效。

一、吊装施工洞位置根据设计图纸设备位置及现场平面布置图，设备吊装孔设置在地下大型设备集中区域，设备吊装孔尺寸4m×6m布置在裙楼结构外左上角处。

具体位置见下图：吊装孔位置图（摘自“总平面布置图“）三、设备由地面吊装入位步骤通过对本工程运输条件了解：步骤一：将设备用汽车地面运输至吊装口位置。

步骤二：利用吊车通过通达地面的孔洞将设备下吊。

这是设备垂直运输的有效办法，应用到变电所也就是将设备从地面吊到地下室各层。

步骤三：采用自锚式方法或用手动叉车人工使设备平移。

可以使设备水平移动并精确定位。

当无法用吊车将设备运到站台层所处层面平移定位时，用人工运输。

变电所所有设备均可以用以上几种步骤的组合运到需要的位置。

、步骤一：将设备用汽车地面运输至吊装口位置．1运输准备其它准备工作检查设备进所通道的大小、强度、设备基础等环节是否满足设备运输安装要求，如有问题先处理合格。

检查变电所卸车场地是否满足作业要求，是否需进行平整或加固处理。

如在夜间作业，其装卸车场地、运输通道及入口平台均要准备足够的照明设备。

安全注意事项起吊设备时，要先进行试吊，观察设备受力及平衡情况，确认安全可靠后方可正式起吊。

吊车的起吊能力要有充足的裕度，钢丝绳的强度及长度要经检查确认满足使用要求。

设备下落速度要平缓，作业人员要在指挥人员的统一指挥下，相互配合，设备即将落地前，要进行扶持调整，保证设备的落点正确无误。

仓库设备物资搬运方案一、搬运要求1.安全可靠：搬运过程中要确保搬运的物资不会受损或损坏，搬运操作人员也要做好自身的安全防护。

2.高效快捷：搬运物资的速度要快，不影响仓库的正常运营。

3.精细有序：搬运物资的过程中要保证物资的有序摆放，以便于取货和入库。

二、搬运设备1.手动托盘车：适用于搬运轻型物资，操作简单、灵活方便。

2.电动托盘车：适用于搬运中型到重型物资，操作简单，提高搬运效率。

3.叉车：适用于搬运超重型物资，操作相对复杂，但可以提高搬运效率。

三、搬运步骤1.接收物资：准确记录入库物资的类型、数量和存放位置，确保每个物资都有对应的标识。

2.准备物资搬运工具：根据物资的大小和重量，选择合适的搬运工具，如手动托盘车、电动托盘车或叉车。

3.封装保护物资：对易碎品或者易受潮的物资进行合适的封装和保护措施，以免在搬运过程中受损。

4.装载物资：根据物资的尺寸和重量，选择合适的搬运工具，将物资放置在托盘上或使用夹具固定，确保物资放置平稳、安全。

5.移动物资：慢慢移动搬运工具，注意道路的平整程度，避免碰撞、颠簸等情况。

6.卸载物资：根据物资的存放位置，小型物资可以直接放置在指定的位置，大型物资需要使用叉车进行卸载。

7.定位物资：在存放位置进行定位，确保物资放置的位置准确无误，并进行必要的标识。

四、安全注意事项1.操作人员必须接受相关的搬运设备操作培训，掌握操作技巧和安全常识。

2.搬运设备必须进行定期检查和维护，确保其正常运行和安全使用。

3.搬运过程中，必须保持注意力集中，避免分神或走神，以防发生意外。

4.长途搬运时，必须保持适当的速度和距离，避免急刹车或急转弯。

5.搬运过程中，要随时观察物资是否有松动或不稳定的迹象，必要时重新固定或调整。

6.搬运过程中要注意周围的环境，如有障碍物要及时避让，避免碰撞。

五、搬运效率提升建议1.合理规划仓库内物资存放布局，确保相关物资的紧凑摆放，减少移动距离。

2.根据物资类型和常用频率进行分类存放，方便取货和入库。

第二篇施工方案设备垂直运输方案编制依据业主提供的招标文件设计图纸中提供的设备技术参数《建筑施工安全检查标准》(JGJ59-99)《起重施工规范》(HGJ201-83)《起重机械安全规程》(GB6067-85)《建筑施工高处作业安全技术规范》(JGJ80-91)吊装组织布署1.1 吊装作业人员配置及职能1.2 吊装准备工作设备材料运输总体方案1.3 设备安装流程1.4 吊装方式根据主要吊装设备清单，大型设备均位于地下室，设备主要利用吊装口进行垂直运输。

地上设备吊装主要使用汽车吊及外挂电梯完成。

楼层内水平运输以使用手动液压叉车为主。

地上其它小型设备主要考虑使用施工电梯及自制运输工具进行材料运输。

1.5 吊装前编制详细的吊装方案，上报监理审核后合格方可施工。

地下室其它设备垂直运输1.6 风机等小型设备吊装考虑设备进场后直接用吊车将设备自吊装口垂直运输至地下室地面，再用滚杠及牵引设备将设备水平运输到地下机组基础上方后用龙门架卸车就位。

水泵吊装运输效果图：1.7 配电柜吊装运输盘柜的卸车吊装拟采用一台16吨吊车进行，水平运输一层的采用自行式样龙门架运输。

水平运输重点是防止盘柜运输过程中由于设备长细比过大，运输时受力不均，产生倒伏现象。

根25b槽钢(Q235)将其连成一体，槽钢和工字钢采用单面坡口满焊。

工字钢底部加焊高200mm的槽钢，防止钢框受力时向楼层内侧滑移，槽钢与工字钢也采用单面坡口满焊。

采用30mm厚的钢板制作成两个夹片，通过2个Φ28的螺栓连接成一体，在钢板下部留设Φ30mm 的圆孔与钢丝绳卡环相连。

平台底板采用δ=5mm的钢板铺设，同时外立杆采用Φ50钢管焊接。

1.9 土建塔吊吊装（如进场后，土建塔吊仍然存在的情况）(1)吊装说明在土建施工阶段，土建塔吊主要考虑吊装楼上新风机组及各类风机。

利用结构工程施工的塔吊将机组吊装到卸料平台上；平台上铺设滚杠，使用5吨倒链牵引将机组滑动运至建筑内就位；(2)注意事项需要考虑好卸料平台位置及设备水平运输路线，不可超过楼板活荷载要求，当卸料平台在该层吊装完成后，利用结构塔吊吊装到其他设备层安装使用。
