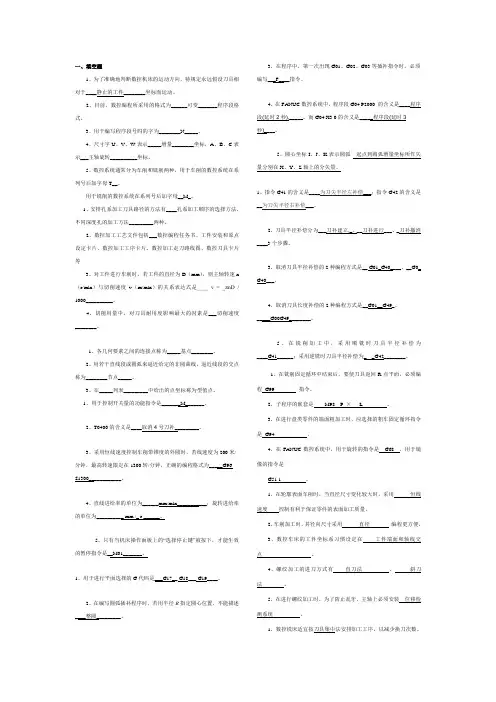

一、填空题1、为了准确地判断数控机床的运动方向，特规定永远假设刀具相对于____静止的工件________坐标而运动。
2、目前，数控编程所采用的格式为______可变_______程序段格式。
3、用于编写程序段号码的字为________N_____。
4、尺寸字U、V、W表示_____增量________坐标，A、B、C表示___主轴旋转__________坐标。
5、数控系统通常分为车削和铣削两种，用于车削的数控系统在系列号后加字母T__。
用于铣削的数控系统在系列号后加字母__M_。
1、安排孔系加工刀具路径的方法有____孔系加工顺序的选择方法、不同深度孔的加工方法_________两种。
2、数控加工工艺文件包括___数控编程任务书、工件安装和原点设定卡片、数控加工工序卡片、数控加工走刀路线图、数控刀具卡片等3、对工件进行车削时，若工件的直径为D（mm），则主轴转速n （r/min）与切削速度v（m/min）的关系表达式是____ v = _πnD / 1000__________。
4、切削用量中，对刀具耐用度影响最大的因素是___切削速度________。
1、各几何要素之间的连接点称为_____基点________。
2、用若干直线段或圆弧来逼近给定的非圆曲线，逼近线段的交点称为________节点_____。
3、在_____列表_________中给出的点坐标称为型值点。
1、用于控制开关量的功能指令是_______M_______。
2、T0400的含义是____取消4号刀补_________。
3、采用恒线速度控制车削带锥度的外圆时，若线速度为200米/分钟，最高转速限定在1300转/分钟，正确的编程格式为_____G96S1300____________。
4、直线进给率的单位为______mm/min___________；旋转进给率的单位为__________ mm /_ r ______。
5、只有当机床操作面板上的“选择停止键”被按下，才能生效的暂停指令是__M01_______。
第一章第一节数控机床的产生和发展第二节数控机床的特点和应用范围一、填空题1、第一代数控机床产生于1952年美国国麻省理工学院研究出一套试验性的数字数控系统，并把它安装在立式铣床上。
2、我国是1958年开始研究数控技术的。
3、机械加工的目标是高速、高效。
高精度。
4、在数控机床上加工工件，工件的加工精度主要取决于机床精度、插补精度、编程伺服精度。
5、最早的数控机床伺服系统执行机构采用液压转矩放大器。
二、选择题1、第一代数控机床产生于（B ）年。
A、1951B、1952C、19542、第三代数控机床产生于（ C ）年，研制出了小规模集成电路。
A、1951B、1952C、19603、经济型数控机床一般都采用（A）数控系统。
A、开环B、闭环C、半闭环4、（C）数控机床产生于1960年，研制出了小规模集成电路。
A、第一代B、第二代C、第三代D、第四代三、判断题1、第三代数控机床产生于1960年，研制出了小规模集成电路。
（1 ）2、点位控制系统控制刀具或机床工作台，从一点准确地移动到另一点，也控制点与点之间运动的轨迹。
（2）3、第四代数控机床的标志是小型计算机。
（1）四、简答题1、简述数控机床发展的六个时代及标志。
1952电子管时代；1956晶体管时代；1960小规模集成电路；1970由计算机作控制单元的数控系统；1974以微处理器为核心的数控系统；1990柔性制造单元2、数控机床的特点是什么？适应性强；能实现复杂的运动；加工精度高；生产效率高；能减轻劳动强度，改善劳动环境，有利于科学的生产管理3、简述数控机床的应用范围。
1）多品种小批量生产的零件。
2）形状结构比较复杂的零件。
3）需要频繁改型的零件。
4）价格昂贵，不允许报废的关键零件。
5）需要最短周期制作的急需零件。
6）批量较大精度要求很高的零件。
第二节数控机床的分类一、填空题1、按控制方式划分，数控机床可分为开环、半闭环和闭环三类。
其中开环中没有检测反馈装置，控制精度较低。
数控机床控制系统中的传感器介绍摘要：由于高精度、高速度、高效率及安全可靠的特点，数控系统在装备制造业中的应用越来越广泛，数控机床是一种装有程序控制系统的自动化机床，能够根据已编好的程序，使机床动作并加工零件。
它综合了机械、自动化、计算机、测量等最新技术，使用了多种传感器，本文从位移、位置、速度、压力、温度以及刀具磨损监控等方面论述了在数控机床控制系统中用到的传感器。
1、数控系统简介数控系统也称为计算机数控系统（CNC），是用计算机控制加工功能，实现数值控制的系统。
数控系统由数控程序、输入装置、输出装置、计算机数控装置（CNC装置）、可编程逻辑控制器、主轴驱动装置和进给（伺服）驱动装置（包括检测装置）等组成。
由于使用了计算机，系统具有了软件功能，又用PLC代替了传统的机床电器逻辑控制装置，使系统更小巧，其灵活性、通用性、可靠性更好，易于实现复杂的数控功能，使用、维护也方便，并具有与上位机连接及进行远程通信的功能。
该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作并加工零件。
它综合了机械、自动化、计算机、测量、等新技术，使用了多种传感器，本文介绍的是数控系统中各个部分所用到的传感器。
2、传感器简介传感器是一种能承受规定的被测量，能够把被测量（如物理量、化学量、生物量等）变换为另一种与之有确定对应关系并且容易测量的量（通常为电学量）的装置。
它是一种获得信息的重要手段，它所获得信息的正确与否，关系到整个检测系统的精度，因而在非电量检测系统中占有重要地位。
传感器的原理各种各样，其种类十分繁多，分类标准不一样，叫法也不一样。
常见的有电阻传感器、电感式传感器、电容式传感器、温度传感器等。
作为应用在数控系统中的传感器应满足以下一些要求：（1）传感器应该具有比较高的可靠性和较强的抗干扰性。
（2）传感器应该满足数控机床在加工上的精度和速度的要求。
（3）传感器在使用时应该具有维护方便、适合机床运行环境的特点。

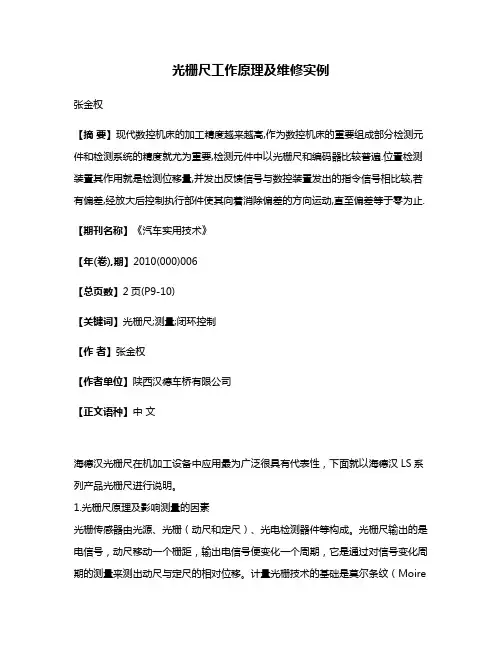

光栅尺工作原理及维修实例张金权【摘要】现代数控机床的加工精度越来越高,作为数控机床的重要组成部分检测元件和检测系统的精度就尤为重要,检测元件中以光栅尺和编码器比较普遍.位置检测装置其作用就是检测位移量,并发出反馈信号与数控装置发出的指令信号相比较,若有偏差,经放大后控制执行部件使其向着消除偏差的方向运动,直至偏差等于零为止.【期刊名称】《汽车实用技术》【年(卷),期】2010(000)006【总页数】2页(P9-10)【关键词】光栅尺;测量;闭环控制【作者】张金权【作者单位】陕西汉德车桥有限公司【正文语种】中文海德汉光栅尺在机加工设备中应用最为广泛很具有代表性，下面就以海德汉LS系列产品光栅尺进行说明。
1.光栅尺原理及影响测量的因素光栅传感器由光源、光栅（动尺和定尺）、光电检测器件等构成。
光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动尺与定尺的相对位移。
计量光栅技术的基础是莫尔条纹（Moirefringes），光栅根据光路的不同分为透射光栅和反射光栅。
海德汉的LS系列产品属于透射光栅，其栅距为20μm，测量步距为0.5μm，准确度为±10、±5、±3μm三种，最大测量长度3m，载体为玻璃。
1.1 测量准确度（精度）光栅尺位移传感器的测量准确度，首先取决于标尺光栅刻线划分度的质量和指示光栅扫描的质量（栅线边沿清晰至关重要），其次才是信号处理电路的质量和指示光栅沿标尺光栅导向的误差。
影响光栅尺测量准确度的是在光栅整个测量长度上的位置偏差和光栅一个信号周期内的位置偏差。
1.2 信号的处理及栅距的细分光栅的测量对光栅的莫尔条纹信号的质量有很高的要求，因为它影响光栅测量信号的细分数（倍频数）和测量分辨力（测量步距）。
栅距的细分数和准确性也影响光栅测量系统的准确度和测量步距。
对莫尔条纹信号质量的要求主要是信号的正弦性和正交性要好；信号直流电平漂移要小。

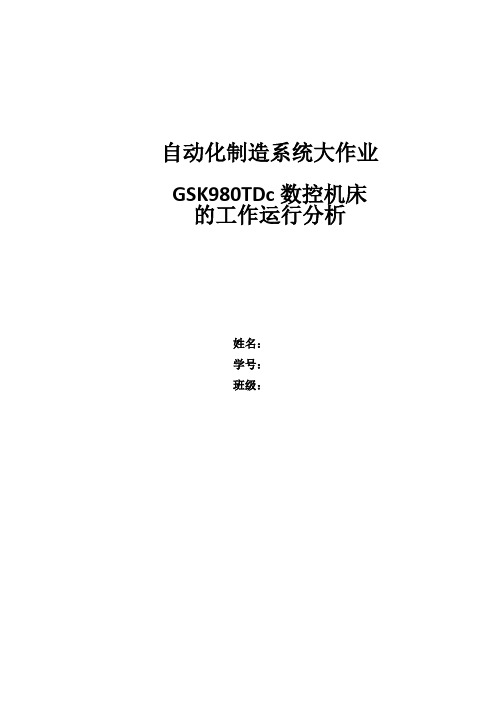

自动化制造系统大作业GSK980TDc数控机床的工作运行分析姓名：学号：班级：GSK980TDc数控机床的工作运行分析一、GSK980TDc产品简介广州数控设备有限公司新开发制造的GSK980TDc车床CNC数控装置，是基于GSK980TDb升级软硬件推出的新产品，具有横式和竖式两种结构。
采用8.4英寸彩色LCD，可控制5个进给轴（含C轴）、2个模拟主轴，小指令单位0.1μm。
该产品采用图形化界面设计，对话框式操作，人机界面更为友好。
PLC梯形图在线显示、实时监控，具有手脉试切功能。
作为GSK980TDb的升级产品，GSK980TDc是数控车床技术升级的更好选择二、GSK980TDc主要功能➢X、Z、Y、4th、5th五轴控制，Y、4th、5th轴的轴名、轴型可定义…➢2ms插补周期，控制精度1μm、0.1μm可选…➢高速度60m/min（0.1μm时高速度24m/min）…➢适配伺服主轴可实现主轴连续定位、刚性攻丝、刚性螺纹加工… ➢内置多PLC程序，当前运行的PLC程序可选择…➢G71代码支持凹槽外形轮廓的循环切削…➢支持语句式宏代码编程，支持带参数的宏程序调用…➢支持公制/英制编程，具有自动对刀、自动倒角、刀具寿命管理功能➢支持中文、英文、西班牙文、俄文显示，由参数选择…➢具备USB接口，支持U盘文件操作、系统配置和软件升级➢2路0V～10V模拟电压输出，支持双主轴控制➢1路手脉输入，支持手持单元…➢41点通用输入/36点通用输出…➢外形安装尺寸、指令系统与GSK980TDb、GSK980TDa完全兼容三、数控机床的组成数控机床由程序编制及程序载体、输入装置、输出装置、数控装置（CNC）、可编程逻辑控制器(PLC)、伺服单元、驱动装置及位置检测、辅助控制装置、机床本体等几部分组成。
(一)程序编制及程序载体数控程序是数控机床自动加工零件的工作指令。
在对加工零件进行工艺分析的基础上，确定零件坐标系在机床坐标系上的相对位置，即零件在机床上的安装位置；刀具与零件相对运动的尺寸参数；零件加工的工艺路线、切削加工的工艺参数以及辅助装置的动作等。
数控机床对伺服系统的要求(1) 精度高伺服系统的精度：输出量能复现输入量的精确程度。
伺服系统的位移精度:指令脉冲要求机床工作台进给的位移量和该指令脉冲经伺服系统转化为工作台实际位移量之间的符合程度。
两者误差愈小，位移精度愈高。
(2) 快速响应特性好快速响应是伺服系统动态品质的重要指标，它反映了系统跟踪精度。
机床进给伺服系统实际上就是一种高精度的位置随动系统，加工时为保证所要求的轮廓外形精度和的表面粗糙度，要求伺服系统跟踪指令信号的响应要快，跟随误差小。
(3) 调速范围要大调速范围：生产机械要求电机能供应的最高转速和最低转速之比。
在数控机床中，由于所用刀具、加工材料及零件加工要求的不同，为保证在各种状况下都能得到最佳切削条件，就要求伺服系统具有足够宽的调速范围。
既能满意高速加工要求，又能满意低速进给要求。
在低速切削时，还要求伺服系统能输出较大的转矩。
(4) 系统牢靠性要好系统的牢靠性常用发生故障时间间隔的长短的平均值作为依据，即平均无故障时间，这个时间越长牢靠性越好。
对主轴伺服系统，除上述要求外，还应满意如下要求：（1）主轴与进给驱动的同步掌握为使数控机床具有螺纹和螺旋槽加工的力量，要求主轴驱动与进给驱动实现同步掌握。
（2）准停掌握在加工中心上，为了实现自动换刀，要求主轴能进行高精确位置的停止。
（3）角度分度掌握角度分度掌握有两种类型：一是固定的等分角度掌握；二是连续的任意角度掌握。
任意角度掌握是带有角位移反馈的位置伺服系统，这种主轴坐标具有进给坐标的功能，称为“C”轴掌握。
“C”轴掌握可以用一般主轴掌握与“C”掌握切换的方法实现，也可以用大功率的进给伺服系统代替主轴系统。
关于加⼯中⼼主要加⼯对象关于加⼯中⼼主要加⼯对象同类型的加⼯中⼼与数控铣床的结构布局相似，主要在⼑库的结构和位置上有区别，⼀般由床⾝、主轴箱、⼯作台、底座、⽴柱、横梁、进给机构、⾃动换⼑装置、辅助系统（⽓液、润滑、冷却）、控制系统等组成；加⼯中⼼适⽤于复杂、⼯序多、精度要求⾼、需⽤多种类型普通机床和繁多⼑具、⼯装，经过多次装夹和调整才能完成加⼯的具有适当批量的零件。
其主要加⼯对象有以下四类：⼀、箱体类零件箱体类零件是指具有⼀个以上的孔系，并有较多型腔的零件，这类零件在机械、汽车、飞机等⾏业较多，如汽车的发动机缸体、变速箱体，机床的床头箱、主轴箱，柴油机缸体，齿轮泵壳体等。
箱体类零件在加⼯中⼼上加⼯，⼀次装夹可以完成普通机床60 ％～95 ％的⼯序内容，零件各项精度⼀致性好，质量稳定，同时可缩短⽣产周期，降低成本。
对于加⼯⼯位较多，⼯作台需多次旋转⾓度才能完成的零件，⼀般选⽤卧式加⼯中⼼；当加⼯的⼯位较少，且跨距不⼤时，可选⽴式加⼯中⼼，从⼀端进⾏加⼯。
⼆、复杂曲⾯在航空航天、汽车、船舶、国防等领域的产品中，复杂曲⾯类占有较⼤的⽐重，如叶轮、螺旋桨、各种曲⾯成型模具等。
就加⼯的可能性⽽⾔，在不出现加⼯⼲涉区或加⼯盲区时，复杂曲⾯⼀般可以采⽤球头铣⼑进⾏三坐标联动加⼯，加⼯精度较⾼，但效率较低。
如果⼯件存在加⼯⼲涉区或加⼯盲区，就必须考虑采⽤四坐标或五坐标联动的机床。
三、异形件异形件是外形不规则的零件，⼤多需要点、线、⾯多⼯位混合加⼯，如⽀架、基座、样板、靠模等。
异形件的刚性⼀般较差，夹压及切削变形难以控制，加⼯精度也难以保证，这时可充分发挥加⼯中⼼⼯序集中的特点，采⽤合理的⼯艺措施，⼀次或两次装夹，完成多道⼯序或全部的加⼯内容。
四、盘、套、板类零件带有键槽、径向孔或端⾯有分布孔系以及有曲⾯的盘套或轴类零件，还有具有较多孔加⼯的板类零件，适宜采⽤加⼯中⼼加⼯。
端⾯有分布孔系、曲⾯的零件宜选⽤⽴式加⼯中⼼，有径向孔的可选卧式加⼯中⼼。
电大：数控机床题及答案1-4(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数控机床》作业（一）附答案第一章数控机床简介一、填空题 1、数控机床由_________、________、_________、_________和_________组成。
2、数控机床采用_________技术对机床的加工过程进行自动控制的一类机床。
3、突破传统机床结构的最新一代的数控机床是_______机床。
4、世界上第一台数控机床是由____国制造的。
二、选择题 1、闭环控制系统的位置检测装置装在（）（A）传动丝杠上（B）伺服电动机轴上（C）数控装置上（D）机床移动部件上 2、数控钻、镗床一般常采用（）（A）直线控制系统（B）轮廓控制系统（C）点位控制系统（D）曲面控制系统 3、数控机床中把零件加工程序转换成脉冲信号的组成部份是（）（A）控制介质（B）数控系统（C）机床本体（D）伺服电机 4、适合于加工形状特别复杂（曲面叶轮）、精度要求较高的零件的数控机床是（）（A）加工中心（B）数控铣床（C）数控车床（D）数控线切割机床三、问答题简述数控机床的发展趋势。
简述数控机床各组成部分的作用。
四、判断题 1、开环控制系统用于高精密加工中心。
（） 2、数控机床的联动轴数和可控轴数是两个不同的概念，数控机床的联动轴数一般要大于可控轴数。
（） 3、数控机床适合于生产小批量复杂零件。
（）4、按照数控机床的控制轨迹分类，加工中心属于轮廓控制。
（）《数控机床》作业答案（一）第一章数控机床简介一、填空题 1、控制介质、数控系统、伺服系统、机床本体、反馈装置 2、数字控制 3、并联4、美国二、单选题 1、D2、C 3、B4、A 三、简答题 1、数控机床的发展趋势：（1）高速度与高精度化（2）多功能化（3）智能化（4）高的可靠性 2、数控机床各组成部分的作用：（1）控制介质：是人与数控机床之间联系的中间媒介物质，反映了数控加工中的全部信息。
1．2 数控机床的组成及基本工作原理一、数控机床组成数控机床由：程序、输人/输出装置、CNC单元、伺服系统、位置反馈系统、机床本体组成。
1、程序的存储介质，又称程序载体1)穿孔纸带（过时、淘汰）；2)盒式磁带（过时、淘汰）；3)软盘、磁盘、U盘；4)通信。
2、输人/输出装置1)对于穿孔纸带，配用光电阅读机；（过时、淘汰）；2)对于盒式磁带，配用录放机；（过时、淘汰）；3)对于软磁盘，配用软盘驱动器和驱动卡；4)现代数控机床，还可以通过手动方式(MDI方式)；5)DNC网络通讯、RS232串口通讯。
3、CNC单元CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。
CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。
其它的还有主运动部件的变速、换向和启停信号；选择和交换刀具的刀具指令信号，冷却、润滑的启停、工件和机床部件松开、夹紧、分度台转位等辅助指令信号等。
准备功能：G00,G01,G02,G03,辅助功能：M03，M04刀具、进给速度、主轴：T，F，S4、伺服系统由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。
它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。
对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。
每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统。
如三轴联动的机床就有三套驱动系统。
脉冲当量：每一个脉冲信号使机床移动部件移动的位移量。
常用的脉冲当量为0.001mm/脉冲。
5、位置反馈系统（检测反馈系统）伺服电动机的转角位移的反馈、数控机床执行机构(工作台)的位移反馈。
包括光栅、旋转编码器、激光测距仪、磁栅等。
（作业：让同学们网上查找反馈元件，下节课用5分钟自述所查容）反馈装置把检测结果转化为电信号反馈给数控装置，通过比较，计算实际位置与指令位置之间的偏差，并发出偏差指令控制执行部件的进给运动。
