电荷泵工作原理
电荷泵变换器的基本工作原理如图3所示。
它由振荡器、反相器及四个模拟开关组成，外接两个电容C1、C2 构成电荷泵电压反转电路。
振荡器输出的脉冲直接控制模拟开关S1及S2；此脉冲经反相器反相后控制S3及S4。
当S1、S2 闭合时，S3、S4 断开；S3、S4 闭合时，S1、S2 断开。
当S1、S2 闭合、S3、S4 断开时，输入的正电压V+向C1 充电（上正下负），C1 上的电压为V+；当S3、S4闭合、S1、S2断开时，C1向C2放电（上正下负），C2上充的电压为-VIN，即VOUT=-VIN。
当振荡器以较高的频率不断控制S1、S2 及S3、S4 的闭合及断开时，输出端可输出变换后的负电压（电压转换率可达99%左右）。
由图3 可知，电荷泵电压反转器并不稳压，即有负载电流时，输出电压将有变化。
输出电流与输出电压的变化曲线（输出特性）称为输出特性曲线，其特点是输出电流越大，输出电压变化越大。
一般以输出电阻Ro来表示输出电流与输出电压的关系。
若输出电流从零增加到Io时，输出电压变化为△V，则输出电阻Ro 为：
Ro = △V/Io
输出电阻Ro 越小，输出电压变化越小，输出特性越好。

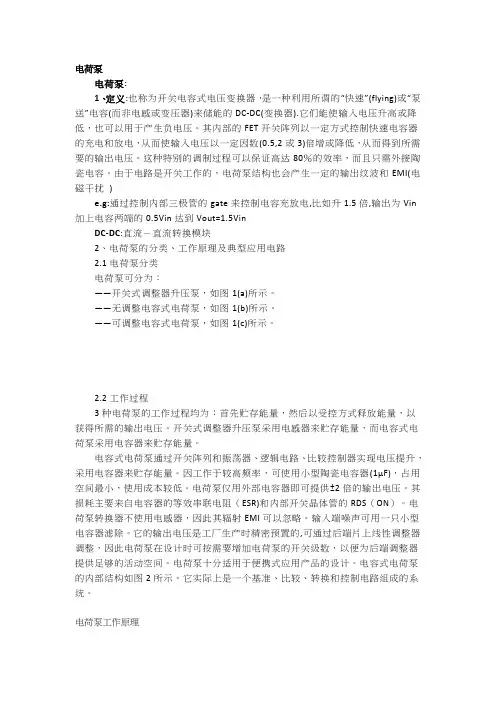

电荷泵电荷泵:1、定义:也称为开关电容式电压变换器，是一种利用所谓的“快速”(flying)或“泵送”电容(而非电感或变压器)来储能的DC-DC(变换器).它们能使输入电压升高或降低，也可以用于产生负电压。
其内部的FET开关阵列以一定方式控制快速电容器的充电和放电，从而使输入电压以一定因数(0.5,2或3)倍增或降低，从而得到所需要的输出电压。
这种特别的调制过程可以保证高达80％的效率，而且只需外接陶瓷电容。
由于电路是开关工作的，电荷泵结构也会产生一定的输出纹波和EMI(电磁干扰)e.g:通过控制内部三极管的gate来控制电容充放电,比如升1.5倍,输出为Vin 加上电容两端的0.5Vin达到Vout=1.5VinDC-DC:直流－直流转换模块2、电荷泵的分类、工作原理及典型应用电路2.1电荷泵分类电荷泵可分为：——开关式调整器升压泵，如图1(a)所示。
——无调整电容式电荷泵，如图1(b)所示。
——可调整电容式电荷泵，如图1(c)所示。
2.2工作过程3种电荷泵的工作过程均为：首先贮存能量，然后以受控方式释放能量，以获得所需的输出电压。
开关式调整器升压泵采用电感器来贮存能量，而电容式电荷泵采用电容器来贮存能量。
电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升，采用电容器来贮存能量。
因工作于较高频率，可使用小型陶瓷电容器(1μF)，占用空间最小，使用成本较低。
电荷泵仅用外部电容器即可提供±2倍的输出电压。
其损耗主要来自电容器的等效串联电阻（ESR)和内部开关晶体管的RDS（ON）。
电荷泵转换器不使用电感器，因此其辐射EMI可以忽略。
输入端噪声可用一只小型电容器滤除。
它的输出电压是工厂生产时精密预置的,可通过后端片上线性调整器调整，因此电荷泵在设计时可按需要增加电荷泵的开关级数，以便为后端调整器提供足够的活动空间。
电荷泵十分适用于便携式应用产品的设计。
电容式电荷泵的内部结构如图2所示。

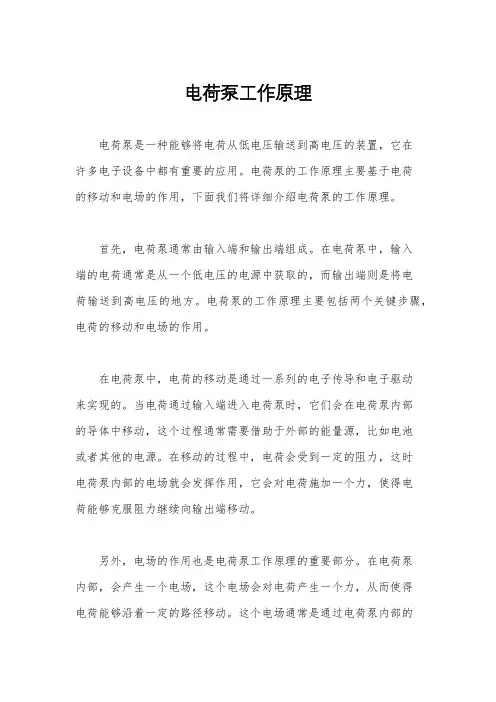

电荷泵工作原理
电荷泵是一种能够将电荷从低电压输送到高电压的装置，它在
许多电子设备中都有重要的应用。
电荷泵的工作原理主要基于电荷
的移动和电场的作用，下面我们将详细介绍电荷泵的工作原理。
首先，电荷泵通常由输入端和输出端组成。
在电荷泵中，输入
端的电荷通常是从一个低电压的电源中获取的，而输出端则是将电
荷输送到高电压的地方。
电荷泵的工作原理主要包括两个关键步骤，电荷的移动和电场的作用。
在电荷泵中，电荷的移动是通过一系列的电子传导和电子驱动
来实现的。
当电荷通过输入端进入电荷泵时，它们会在电荷泵内部
的导体中移动，这个过程通常需要借助于外部的能量源，比如电池
或者其他的电源。
在移动的过程中，电荷会受到一定的阻力，这时
电荷泵内部的电场就会发挥作用，它会对电荷施加一个力，使得电
荷能够克服阻力继续向输出端移动。
另外，电场的作用也是电荷泵工作原理的重要部分。
在电荷泵
内部，会产生一个电场，这个电场会对电荷产生一个力，从而使得
电荷能够沿着一定的路径移动。
这个电场通常是通过电荷泵内部的
电荷分布和导体的结构来实现的，它会对电荷的移动方向和速度产生影响，从而使得电荷能够顺利地从输入端输送到输出端。
总的来说，电荷泵的工作原理主要包括电荷的移动和电场的作用。
通过这两个关键步骤，电荷泵能够将电荷从低电压输送到高电压的地方，从而实现了电荷的输送和能量的转换。
电荷泵在许多电子设备中都有着重要的应用，比如在电源系统和信号处理系统中都有着广泛的应用。
希望通过本文的介绍，能够让大家对电荷泵的工作原理有一个更加深入的了解。
摘要:在高职电气化专业教学中，电荷泵升压电路原理的讲解是一个难点，只能在假设条件下简单推导讲解，学生对泵升压电路的原理没有理解，只能靠记忆来记住结论和公式。
针对教学中存在的实际问题，提出了构建水泵升压供水模型进行电荷泵升压电路原理教学的研究，利用学生对于水路升压原理的理解迁移到电荷泵升压原理的理解，使学生对于抽象的理论有了一个感性的认知，透彻理解电荷泵升电路的原理，提高学习效率。
关键词:电荷泵升压水泵升压供水模型教学研究1概述电荷泵升压电路是电力电子技术课程中的一项重要内容，它的理论性分析较复杂，要想在短时间里学会把问题分析的比较全面和透彻，就一定要创新现在的教学方式，使教学思想更加通俗化和简明化，提高教学质量。
每一门学科都不是无源之水，都有自己内在的联系和规律，只要能找到不同知识点之间的内在联系和规律并加以利用，在教授新知识的过程中，教师要指导学生发现新知识和旧知识之间的联系，充分发挥正迁移的顺利进行，这样不仅可以降低学习新知识的难度，把新知识转变为旧知识，也可以加深对旧知识的记忆，从而达到提高教学效果的目的[1]。
所以，本文构造一种学生熟悉的水泵升压供水模型来分析电荷泵升压电路的原理。
2电荷泵升压电路原理常规讲解电荷泵升压电路可用于直流电动机传动、单相功率因素校正电路、开关电源。
电荷泵升压原理图如图1所示。
图1电荷泵升压原理图该电路由电源E、电感L、开关器件V、单向导电性二极管VD、升压电容C、负载R组成；传统的升压工作原理如下所述：首先假设电路中电感L值很大，电容C值也很大。
当可控开关器件V处于通态时，电源E向电感L充电，充电电流基本恒定为I1，同时电容C上的电压向负载R供电。
因C值很大，基本保持输出电压u o为恒定值，记为U O。
设V处于通态的时间为t on，此阶段电感L上积蓄的能量为EI1t on。
当V处于断态时，E和L共通向电容C充电并向负载R提供能量。
设V处于断态的时间为t off，则在此期间电感L释放的能量为（U O—E）I1t off。
