兆方美迪风电功率预报系统软件操作手册V1.6版兆方美迪风能工程（上海）有限公司登录地址：本系统登录方法为：在IE地址栏中输入IP地址（http://localhost:8008/fd）登录到系统登录页面。
程序设置初始用户为账号01密码1 权限为系统管理员。
系统管理员登录系统后，为了系统安全，请更改登录密码。
其他人员使用本软件请与系统管理员联系获取个人账号及密码。
具体系统管理员如何创建用户信息请参阅以下模块功能介绍。
角色介绍：本系统初始角色权限共分3种。
分别为系统管理员，运行操作人员，及浏览用户。
如果需要增加其他角色可在用户管理模块进行操作，增加角色。
1、系统管理员操作系统管理员支持所有功能模块操作。
2、运行操作人员操作运行操作人员支持除基本管理模块之外所有其他功能模块。
3、浏览用户操作浏览用户支持程序中所有查询类模块功能。
模块功能介绍:一、系统管理1、基本管理1.1用户管理：本模块支持所用用户的增加、删除、修改。
此按钮点击后进入用户增加功能状态，填写即将增加的用户工号、姓名，说明点击确定，既可创建新用户。
此按钮点击后进入用户删除功能状态。
在点击修改按钮之前，请先在用户信息栏中单击所要修改的用户信息，工号输入栏中出现数据后方可进行数据的修改。
点击确定键用以保存。
可用状态的选项用以设定用户账号是否可用，如果设置不可用，则该账号被锁死不可登录系统。
1.2权限管理：本模块支持对角色信息的增加、删除、修改。
可以增加角色信息。
点击增加后页面变为数据增加状态。
在角色说明输入栏填写所要增加的角色说明，同时权限资源表格中会显示出所有可添加的管理权限，在所要增加的权限前面，将多选框选中，既视为添加此权限，点击确定后既增加了一个拥有所选中权限的角色。
可以修改角色信息。
在点击修改之前请首先选择角色信息中的所要修改的角色（鼠标左键单），点击后权限资源表格中会同时更新其权限内容。
此时此角色所拥有的权限前面均被对号所标示，根据所要更改情况，增加或删除此角色对应的权限。

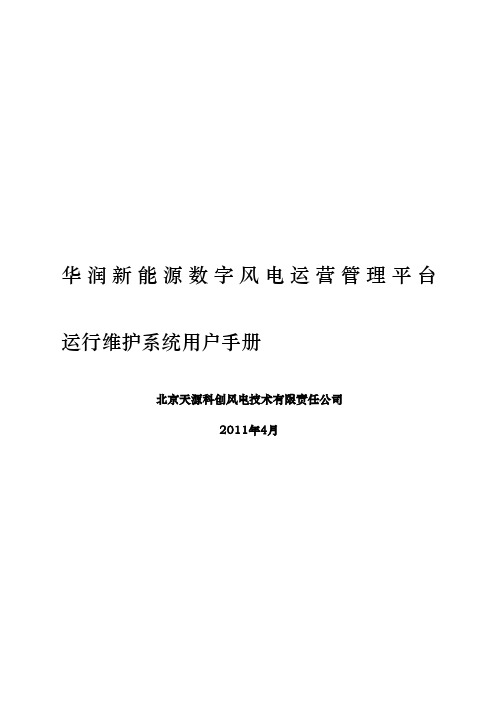

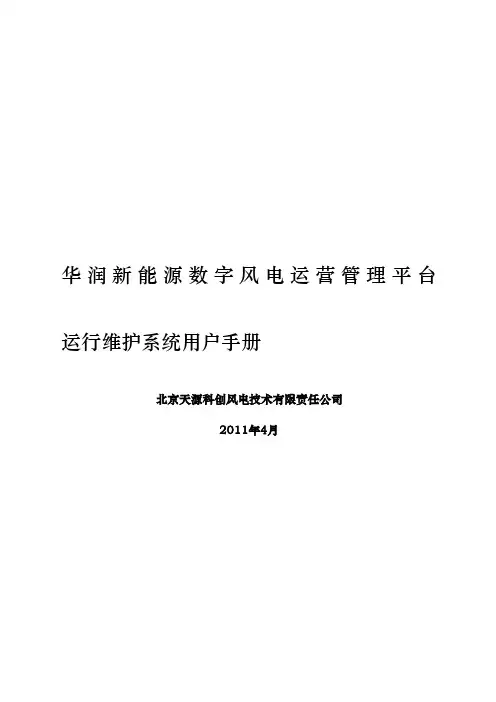

华润新能源数字风电运营管理平台运行维护系统用户手册北京天源科创风电技术有限责任公司2011年4月目录系统的登录与退出用户登录首先打开IE浏览器，在地址栏输入华润新能源数字风电运营管理平台的地址，电信用户输入()，联通用户输入(:90/)，回车即可看到登录界面。
图登录系统输入正确的“用户名”和“密码”（登陆用户名和初始密码由系统管理员提供），单击下方“登录”按钮，即可登陆，显示如下的主界面。
图系统选择点击【运行维护】链接，运行维护系统主界面如下图所示：图运行维护系统主界面注意：如果你登录运行维护系统后看到的系统菜单没有这么多功能说明系统管理员没有给你相应的权限，请联系系统管理员。
岗位编码规则风电场分5类角色：场长、分场长、值长、主值、副值；前面标识用省份+电场名称，例如广东潮南就是”GDCN”。
●场长编码范围：(100～199)●分场长：(201～299)●值长：（301,302,303）共三个值长，304之后是点检工程师●主值：（401～430）A值；（431～460）B值；（461～490）C值●副值：（501～530）A值；（531～560）B值；（561～590）C值外部人员编码：（900～999）如果存在人兼职的情况，则要在原有名字后添加表示1,2,3表示不同的人，并且领取不同的岗位号，用不同的岗位号登陆进行不同的工作。
用户退出单击主页面右上方按钮，用户可以正常退出系统。
如果直接关闭浏览器，也可以退出系统。
修改密码单击主页面右上方按钮，用户可以打开修改用户信息页面。
如下图：输入原密码和新密码保存即可，如果需要修改自己的手机号，点击，填入自己的号码保存即可。
登录与退出常见问题1.支持哪种浏览器？答：建议使用,浏览器，或者支持IE内核的浏览器，如遨游浏览器；不推荐使用火狐、谷歌浏览器。
在使用浏览器时，建议将浏览器调整为兼容模式，否则会存在部分效果无法正常显示的现象。
当发现在系统内容的格式显示不正常时，请检查浏览器是否符合要求。
OMS系统风电场用户操作手册
一、电厂登陆OMS系统
电厂用户使用各自电厂用户名登陆OMS系统，不知道用户名及密码的请于oms项目组联系
联系电话：2926562，2921501
二、风电运行日报
电网运行管理－〉水电及新能源专业管理－〉风电运行日报
如图1-8-1所示，单击“新增”按钮，进入表单页面，如图1-8-2，带红色*号字段为必填项，填写完毕后单击“保存”按钮，返回视图界面。
图1-8-1
“工作安排”可以单击“新增”按钮来增加。
图1-8-2
在视图界面勾选数据记录前面的复选框，单击“上报”按钮即可。
上报成功后，“上报”按钮置灰。
图1-8-3
三、风电数据统计月报
电网运行管理－〉水电及新能源专业管理－〉风电数据统计月报
如图1-9-1所示，单击“新增”按钮，进入表单页面，如图1-9-2，带红色*号字段为必填项，填写完毕后单击“保存”按钮，返回视图界面。
图1-9-1
图1-9-2
在视图界面勾选数据记录前面的复选框，单击“上报”按钮即可。
上报成功后，“上报”按钮置灰。
图1-9-3。
风电功率预测系统操作手册2011-3目录目录 (1)一、登录管理 (3)1.1 用户登录 (3)1.2 用户管理 (4)1.2.1密码修改 (4)1.2.2用户注销 (5)二、实时状态监测模块 (5)2.1 地图展示 (5)2.2风场详情 (6)三、短期预测曲线模块 (7)3.1 预测报告 (7)3.2 日曲线 (8)3.3 周曲线 (9)四、超短期预测曲线模块 (10)4.1 预测报告 (10)4.2 日曲线 (11)4.3 周曲线 (13)五、气象信息展示模块 (14)5.1 NWP风玫瑰图 (14)5.2 NWP风轮廓图 (15)5.3 测风塔风玫瑰图 (16)5.4 测风塔风轮廓图 (17)六、报表统计模块 (18)6.1 短期预测统计报告 (18)6.2 超短期预测统计报告 (19)6.3限电记录查询报告 (19)6.4开机容量设置查询报告 (20)6.5短期预测历史报告 (21)6.6 超短期预测历史报告 (22)6.7 短期预测区间统计报告 (22)6.8 超短期预测区间统计报告 (23)七、系统管理模块 (24)7.1 部门人员 (24)7.1.1 部门管理 (24)7.1.2 人员管理 (25)7.2 权限管理 (26)7.2.1 人员角色 (27)7.2.2 权限分配 (28)7.3 新增组别..........................................................................错误！未定义书签。
7.4 组别管理..........................................................................错误！未定义书签。
7.5 风场管理 (29)7.6 装机容量设置..................................................................错误！未定义书签。
国电和风风电场远程集中监控系统操作手册一、系统访问系统基于HTML5开发，只要安装浏览器的智能手机均可访问，不限手机的操作系统。
使用时，首先启动手机的浏览器，可以使用手机内置的浏览器，也可以使用在网上下载或者从应用商店安装的浏览器，访问时需要在浏览器里输入http://61.161.152.82:802，如下图所示：建议为该系统创建一个快捷方式，并放置于桌面，方便下次访问使用。
创建的步骤如下：（1）打开手机默认浏览器，在地址栏输入61.161.152.82:802，进入登陆页面，点击浏览器地址栏右侧的收藏夹按钮，如下图所示（2）收藏夹页面如下，点击“添加书签”按钮，能够保存该网址，如下图所示（3）注意修改收藏的标签的标题，这个标题是显示在手机桌面的名称，如下图所示（4）书签保存成功后的效果如下，通过长按书签的图标能够弹出选项菜单，点击菜单的“添加快捷键”选项即可。
注意：由于手机型号的不同，有些用户的选项可能是“发送到桌面快捷方式”，请注意区别。
（5）操作完成后，会在手机桌面新增一个快捷方式，效果如下，用户可以通过该快捷方式，直接进入“国电和风风电场远程集中监控系统”的登陆页面。
系统登录时，用户名为guest（已经默认，无需输入），密码为jk1234，点击登录进入到系统系统登录成功后，进入国电和风风电场的入口选择页面，选择相应的风电场进入即可首页面为国电和风风电场整体运转情况的概况，如下图所示。
点击每个风场的名字，可以进入到二级页面，查看该风场的详细运行情况，以及每个风机的有功功率和风速，如下图所示。
四、注意事项为了保证系统使用的体验，iOS系统可以使用默认浏览器Safari，Android4.0以上系统用户也可以使用默认的浏览器。
Android系统下还支持的浏览器还包括：UC、QQ、Chrome、欧朋、傲游、百度、360等。
如果系统使用时，无法获取数据，有两种可能，一是浏览器不支持HTML5，建议更换支持html5访问的浏览器；二是集控中心的数据服务器发生故障。
风电场性能监测的智能分析系统在全球可再生能源的快速发展背景下，风能作为一种重要的清洁能源，其利用效率日益受到重视。
风电场的性能监测和智能分析系统因而应运而生。
通过先进的传感技术、数据处理和智能分析方法，风电场性能监测的智能分析系统能够有效提高风电场的运营效率，降低维护成本，并确保其安全可靠运行。
系统架构智能分析系统主要分为数据采集层、数据传输层、数据存储与处理层以及应用层。
数据采集层负责现场设备的实时监测，包括风速、风向、发电量、温度、湿度等各种环境和设备状态参数。
传感器技术的进步使得高精度和高稳定性的传感器逐渐成为主流，这些传感器能够及时捕捉重要数据，为后续分析提供基础。
数据传输层则负责将采集到的数据通过无线通信或有线网络传输至云端或本地服务器。
在这一层，通信协议的选择至关重要，通常采用MQTT、HTTP等轻量级协议，以确保数据的实时性和可靠性。
将数据以合理的方式进行整理与压缩，可以减少带宽使用并提升传输效率。
接下来的数据存储与处理层，通常采用大数据框架和数据库技术，将海量的监测数据进行存储和预处理。
此层不仅要应对数据大规模积累的问题，还需要为后续的数据分析提供支持。
云计算技术的兴起，让存储和计算能力得到极大的提升，也使得数据的访问更为便捷。
应用层则承载了智能分析功能，包括数据分析、模型建立、故障诊断和预测性维护等。
这一层利用机器学习、深度学习等先进的数据分析手段，使得系统能够识别潜在的故障，预警并提供有效的解决方案。
数据分析与处理技术在数据分析与处理环节，机器学习和深度学习被广泛应用。
这些算法能够从历史数据中提取特征，识别出风电场设备状态与发电性能之间的复杂关系。
通过大规模的数据训练，可以建立一个准确的预测模型。
监督学习是常用的一种方式，例如使用回归分析预测特定条件下的发电量。
而无监督学习如聚类分析则可以帮助识别出不同操作条件下的性能模式，进而分类不同的工作状态。
这为设备故障预警与性能优化提供了强有力的数据支持。
风力发电设备联合仿真系统使用手册沈阳华人风电科技有限公司二零一六年一月未经沈阳华人风电科技有限公司事先书面许可，本手册的任何部分不得以任何形式进行增删、改编、节选、翻译、翻印或仿制。
本手册的全部内容沈阳华人风电科技有限公司可能随时加以更正，此类更正将不另行通知。
具体应用以软件实际功能为准©本手册的著作权属于沈阳华人风电科技有限公司版权所有•翻制必究2016年1月第9次印刷本书中涉及的其他产品商标为相应公司所有。
在中华人民共和国印制。
目录目录 (3)第1章系统概述 (4)1.1软件简介 (4)1.2主要功能 (4)1.3安装指南 (5)1.3.1软件安装 (5)1.3.2软件卸载 (9)1.3.3加密锁功能简介与驱动安装 (10)1.3.4辅助插件的安装 (10)1.3.5 安装 (14)1.3.6动态链接库文件使用 (16)第2章使用说明 (19)2.1仿真控制 (20)2.1.1 “启动”/“关闭”仿真程序 (20)2.1.2仿真进程控制 (20)2.1.3显示比例控制 (21)2.1.4“暂停”/“继续”仿真程序 (21)2.1.5电网全部“导通”/“断开” (21)2.1.6批量“启动”/“关闭”机组 (21)2.1.7仿真数据初始化 (22)2.2电场监控 (26)2.2.1风场环境仿真 (26)2.2.2风电场电气系统仿真 (29)2.2.3机组变流参数仿真 (37)2.2.4风电数据采集与分析 (38)2.3设备监控 (43)2.3.1机组发电系统仿真 (43)2.3.2机舱温度场仿真 (45)2.3.3风电机组安全监控 (47)2.3.4机组传动系统仿真 (49)2.4运维培训 (50)2.4.1风电机组定检培训 (50)2.4.2电气设备操作培训 (56)第1章系统概述1.1软件简介风力发电设备联合仿真系统是一款可实现风电场及风力发电设备全范围仿真的大型软件系统，囊括了风电机组及其风轮系统、发电系统、传动系统、控制系统、安全链等子系统的数学模型，并可实现各子系统运行的协调控制。
风电场风能预报智能管理系统使用手册北京国能日新系统控制技术有限公司2011年11月16日目录目录 (I)第一章系统操作 (1)1.1主界面 (1)1.2用户管理 (2)1.2.1用户登录 (2)1.2.2用户设置 (3)1.2.3用户注销 (5)1.3系统设置 (5)1.3.1风场设置 (6)1.3.2机组型号设置 (7)1.3.3测风塔设置 (9)1.3.4预测设置 (11)1.4状态监测 (13)1.4.1系统状态 (13)1.4.2风机状态 (14)1.5预测曲线 (14)1.5.1短期预测曲线 (14)1.5.2超短期预测曲线 (16)1.5.3风速预测 (17)1.6气象信息 (19)1.6.1风速曲线 (19)1.6.2风廓线 (20)1.6.3直方图 (20)1.6.4玫瑰图 (21)1.7统计分析 (22)1.7.1完整性统计 (22)1.7.2.频率分布统计 (23)1.7.3误差统计 (24)1.7.4事件查询 (26)1.7.5综合查询 (27)1.8报表 (28)第二章系统维护 (30)2.1数据库连接不上 (30)2.2短期预测数据不显示 (30)2.3超短期预测数据不显示 (30)2.4接收实发功率异常 (30)风电场风能预报智能管理系统第一章系统操作风电场风能预报智能管理系统操作主要有三部分组成：人机界面、接口和数据库操作。
人机界面为客户端程序，是用来进行用户管理、系统设置、状态监测、预测曲线、气象信息、统计分析、和报表等功能的主要操作界面；接口和数据库是后台运行程序，负责接收、计算和存储系统运行数据，接口和数据库的操作在初始安装配置后，会自动运行，用户不必进行操作，如需更改，可在相关操作说明或技术人员的指定下进行操作。
风电场风能预报智能管理系统机器及软件密码设置为：软件登录初始用户名和密码均为：admin1.1主界面点击桌面下的NRFM即可打开系统主界面，界面友好、简单，易于操作。
主界面上有用户管理、系统设置、状态监测、预测曲线、气象信息、统计分析、和报表等导航栏。
系统主界面如图1-1-1所示。
图1-1-1 系统主界面风电场风能预报智能管理系统1.2用户管理导航栏的用户管理菜单包括三个选项，用户登录、用户设置和用户注销。
如图1-2-1 。
图1-2-1 用户管理1.2.1用户登录对系统的任何操作，需在用户登录之后才可以进行操作，在主界面导航栏中点击“用户管理”菜单，选择“用户登录”，即可弹出登录对话框，如图1-2-2所示，如登录不成功，原因为密码错误或用户名错误，会弹出对话框进行提示，如图1-2-3、1-2-4所示，登录成功后，界面上方看到当前登录的用户名称和当前用户角色(图1-2-5所示)。
目前现场运行的用户名和密码均为：admin,用户也可根据自己需要，按照下节“用户设置”的说明进行添加、删除用户。
图1-2-2 登录框风电场风能预报智能管理系统图1-2-3 错误提示图1-2-4 错误提示图1-2-5 用户信息1.2.2用户设置用户角色在本系统中分为管理员、操作员和观察员。
管理员的权限最大，可进行系统的任何添加、修改、删除、查询等操作；操作员可以进行系统的查询，对自己登录密码的修改，对电场、风机信息的配置，对预测数据修改等操作，不具备其它用户的添加、修改、删除操作；观察员仅有浏览系统信息和修改自身密码的权限。
风电场风能预报智能管理系统用户设置需在用户设置界面下操作，用户可在导航栏点击“用户管理”菜单，选择“用户设置”，如图1-2-6所示。
图1-2-6 用户设置对用户有添加、修改、删除等操作，需要有相应权限的用户才可进行操作（默认显示列表中第一个用户信息）。
添加用户操作方法是：正确填入用户名称、中文名称、用户级别、新密码和密码确认，点击增加按钮，添加成功后会弹出图1-2-7对话框。
图1-2-7 添加用户成功修改用户的方法是在左侧列表框中选择要修改的用户，在右上侧修改用户信息，点击更改按钮，修改成功后弹出图1-2-8对话框。
风电场风能预报智能管理系统图1-2-8 修改成功用户密码修改的方法是在左侧列表中选择要修改的用户，在右下侧密码修改栏中依次填入旧密码、新密码和密码确认，点击保存按钮，成功后会弹出修改成功的对话框，如图1-2-9。
如果旧密码输入错误，会弹出如图 1-2-10的对话框。
图1-2-9 修改成功图1-2-10 旧密码输入错误1.2.3用户注销用户登陆后，可在导航栏中点击“用户管理”，选择“用户注销”选项进行注销。
1.3系统设置风电场风能预报智能管理系统导航栏的系统设置菜单包括四个选项，风场设置、机组设置、测风塔设置和预测设置。
如图1-3-1 。
图1-3-1 系统设置1.3.1风场设置风场设置主要用来设置风电场的信息，用户可在导航栏中点击“系统设置”菜单，选择“风场设置”进入电场设置界面，如图1-3-2所示。
图1-3-2 风场设置用户可根据需要填写电场信息，注意企业名称不能为空，填好好点击 “保存”按钮保存填写的信息。
修改电场信息和添加一样，直接在相应处修改，修改后点击“保存”按钮。
若要删除电场信息，可直接点击右侧“删除”按钮，会弹风电场风能预报智能管理系统出确认删除对话框如图1-3-3所示，若点击“确定”则删除电场信息，否则取消本次操作。
对风机的操作可分为添加、删除、修改。
添加的方法是点击风机列表中下方“添加”按钮，风机列表中会增加风机项，对风机的基本信息进行设置后点击“保存”按钮。
删除风机的方法是选中列表中要删除风机的行，点击“删除”按钮。
修改风机的方法是对要修改的风机在风机列表中修改后，点击“保存”按钮进行保存。
电场配置注意事项：(1)企业名称不能为空；(2)投运装机容量不能为0；开机容量设置和调度限电设置不能为0，可根据实际填写。
图1-3-3 删除电场信息提示1.3.2机组型号设置机组型号设置主要用来配置风机型号的信息，用户可在导航栏中点击“系统设置”菜单，选择“机组型号设置”进入机组型号设置界面，如图1-3-2所示。
风电场风能预报智能管理系统图1-3-2 机组型号设置如要添加风机型号信息，用户在相应位置填入风机信息后点击“添加”按钮保存信息，保存成功后弹出如图1-3-3对话框。
图1-3-3 增加成功如要修改风机信息，则在相应位置输入风机信息，点击“保存”按钮保存修改，修改成功后弹出如图1-3-4对话框。
图1-3-4 修改成功风电场风能预报智能管理系统如要删除风机信息，则在机组型号选择下拉菜单中选择风机型号，点击删除按钮，弹出删除确认对话框，如图1-3-5，如需删除点击“确定”，否则点击“取消”按钮取消本次操作。
图1-3-5 删除确认右侧为机组功率曲线列表，在此列表中添加此类机型各个风速的功率。
点击添加按钮新建一条信息，输入风速和对应功率点击保存。
如果需要删除信息，可在列表中选择此条信息，点击“删除”按钮，弹出删除确认对话框，如图1-3-6，如需删除点击“确定”，否则点击“取消”按钮取消本次操作。
图1-3-6 删除确认1.3.3测风塔设置测风塔设置主要用来设置风电场中测风塔的信息，用户可在导航栏中点击“系统设置”菜单，选择“测风塔设置”进入测风塔设置界面，如图1-3-7所示。
风电场风能预报智能管理系统图1-3-7测风塔设置如要添加测风塔信息，用户在相应位置填入测风塔信息后点击“添加”按钮保存信息，保存成功后弹出如图1-3-8对话框。
图1-3-8 添加成功如要修改测风塔信息，则在相应位置输入测风塔信息，点击“保存”按钮保存修改，修改成功后弹出如图1-3-9对话框。
图1-3-9 修改成功风电场风能预报智能管理系统如要删除测风塔信息，则在测风塔选择下拉菜单中选择测风塔号，点击删除按钮，弹出删除确认对话框，如图1-3-10，如需删除点击“确定”，否则点击“取消”按钮取消本次操作。
图1-3-10 删除确认1.3.4预测设置预测设置中主要做短期预测启动时间、预测数据数据源、计划开机容量、限电计划的设置。
用户可在导航栏中点击“系统设置”菜单，选择“预测设置”进入预测设置界面，如图1-3-11所示。
图1-3-11 预测设置(1)短期预测启动设置短期预测启动设置是设置预测服务进行短期预测的启动时间，短期预测一般风电场风能预报智能管理系统一天预测一次，启动的时间要在每天的气象数据下载后进行启动，启动时间设置后，短期预测服务会在该时间以后进行未来7天的短期预测。
考虑以后可能会有多次预测，本次预留另外两次预测时间的接口。
短期预测设置的方法，是在文本框中设置好时间后，点击“设置”按钮进行保存。
(2)预测数据源设置预测数据源的设置是，根据现场的实际情况，若接收的实发功率是并网功率，则以并网功率为数据源进行模型训练，对电场发电进行功率预测。
若在实际运行过程中仅接收风机的数据，没有接收并网功率数据，则把该值设为“风机功率”，后期的预测是以风机数据为基础进行预测。
对该值的设置要慎重，若现场没有接收到并网功率，而设置中确设成了“并网功率”选项，则会造成预测时取不到数据源，无法进行模型训练，导致预测结果误差偏大。
该值现场实施人员会根据实际情况进行设置，设置后用户不要随意更改。
设置的方法既是选择要设置的数据源，点击“设置”按钮。
(3)计划开机容量设置计划开机容量是用户根据电场风机的实际运行情况，填写计划开机容量，设置开机容量可更好的帮助预测服务做好电场的出力预测，提高预测精度。
计划开机容量分为增加、修改、删除操作。
增加的方法是在“计划开机容量”的文本框内输入计划开机容量值，单位MW，设置好开始结束时间，点击“增加”按钮。
增加时注意不要增加时间重叠的记录。
修改的方法是选择方法是在列表中设置要修改的内容，点击“修改”按钮。
删除是选中列表中要删除的项，点击“删除”按钮。
(4)限电设置限电设置是把调度的限电计划手动输入到数据库中。
对限电计划的操作有增加、修改、删除。
增加的方法是在“限电负荷计划”文本框中输入限电计划，单位MW，设置好开始结束时间，点击“增加”按钮。
若仅知道开始限电时间，不风电场风能预报智能管理系统知道结束时间，则把开始时间和结束时间设成一样的，添加时仅添加开始时间，不添加结束时间，等下次增加限电计划时，开始时间会作为上次限电的结束时间。
修改的方法是在列表中设置限电的信息，点击“修改”按钮。
删除的方法是选中列表中要删除的行，点击“删除”按钮。
1.4状态监测导航栏的状态监测菜单有两个选项，系统状态和风机状态两个选项。
如图1-4-1所示。
图1-4-1 状态监测1.4.1系统状态系统状态主要用来显示风功率预测系统中后台运行的服务、人机界面运行的状态及与其它厂家通讯的接口状态。
如图1-4-2所示。
图1-4-2 系统状态风电场风能预报智能管理系统1.4.2风机状态风机状态主要显示风电场风机运行的状态，实时显示风机的投运状况。
