继电保护原理期末试题

《电力系统继电保护原理》期末考试试题及答案一、填空题(每空1分，共18分)1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作时，继电保护装置一般应。

2、继电保护的可靠性是指保护在应动作时，不应动作时。

3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其灵敏性通常用来表示。

4、距离保护是反应的距离，并根据距离的远近确定的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现的，因此它不反应。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其中以为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和。

二、单项选择题(每题1分，共12分)1、电力系统最危险的故障是( )。

(A)单相接地 (B)两相短路 (C)三相短路Ksen2、继电保护的灵敏系数要求( )。

K,1K,1K,1sensensen(A) (B) (C) 3、定时限过电流保护需要考虑返回系数，是为了( )。

(A)提高保护的灵敏性 (B)外部故障切除后保护可靠返回(C)解决选择性4、三段式电流保护中，保护范围最小的是( )(A)瞬时电流速断保护 (B)限时电流速断保护 (C)定时限过电流保护5、三种圆特性的阻抗继电器中， ( )既能测量故障点的远近，又能判别故障方向(A)全阻抗继电器; (B)方向圆阻抗继电器; (C)偏移圆阻抗继电器Z,，:,860set6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗Z,，:,430m时，该继电器处于( )状态。

(A)动作 (B)不动作 (C)临界动作7、考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取( )。

(A)大于1，并取可能的最小值(B)大于1，并取可能的最大值(C)小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用( )。

继电保护试题库及参考答案一、多选题（共100题，每题1分，共100分）1.对阻抗继电器接线要求有（A、继电器的测量阻抗正比于短路点到保护安装处的距离B、继电器的测量阻抗应不随故障类型而改变C、继电器的测量阻抗应尽量小D、以上都不是正确答案：AB2.当母线发生故障时，对电力系统的影响有（A、影响供电可靠性B、破坏电力系统的稳定性C、有些用户被迫停电D、以上都不对正确答案：ABC3.母线如果没有装设专用的母线保护，则可以利用（）保护切除母线故障。

A、发电机的过电流保护B、变压器的过电流保护C、线路电源侧的保护D、以上都不正确正确答案：ABC4.具有方向性的过电流保护的主要组成元件有（A、方向元件B、电流元件C、时间元件D、以上都不是正确答案：ABC5.以下关于限时电流速断保护范围的说法正确的是(）A、限时电流速断的保护范国与短路类型有关B、在三段式电流保护中，限时电沆速断的保护范围最长C、在灵敏度满足要求的情况下，限时电流速断的保护范围不超出下一条线路瞬时速断保护范围D、限时电流速断的保护范国必须延伸到下一级线路中去正确答案：ACD6.利用导引线构成电流差动保护根据线路两侧电流互感器的端子是同极性还是异极性连接，其接线方式可分为（）两种方式。

A、环流式B、均压式C、三相完全星型D、三相电流互感器同极性并联正确答案：AB7.光纤通信系统通常有（）构成。

A、中继器B、光接收机C、光纤D、光发射机正确答案：ABCD8.当断路器重合于永久性故障，继电保护再次跳开断路器切除故障时，其影响表述正确的为（）A、使电力系统以及一些电气设备再次受到故障冲击B、影响继电保护动作的可靠性C、影响自动重合闸动作的可能性D、断路器负担加重，在极短时间内再次受到故障冲击正确答案：AD9.大电流系统发生接地故障时委序功率的说法正确的是〔A、零序功率的实际方向是由线路流向母线B、中性点接地处零序功率最小C、零序功率的方向与正序功率方向相反D、故障点零序功率最大正确答案：ABCD10.在进行电流保护整定时，短路电流的计算需要考虑以下（A、短路点与电源之间的阻抗B、系统等效电源的相电动势C、短路的类型D、系统的运行方式正确答案：ABCD11.下列对双母线运行时，对于元件固定连接的双母线差动保护的实现方法说法正确的是(）。

继电保护试题(含答案) 日一、填空题 :1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。

3、CT 的二次绕组按三相三角形接线，它的接线系数是√3 。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为 本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。

5、当PT 有三个绕组时，第三绕组开口三角电压在大接地电流系统为 100V ，，在小接地电流系统为 100/3V 。

6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证 系统稳定的重要措施。

7、变压器励磁涌流中含有很大的 非周期 分量，且波形之间出现间断角 。

8、在主变差动保护中，由于CT 的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的 平均 值，但其表盘是按交流电量的 有效 值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为 暗备用 。

11、自动重合闸的起动方式有 不对应 起动方式和 保护 起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速 加快 ，系统频率 升高 。

13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧 ，如果分不开时，则控制电缆应敷设于电力电缆的 下面 。

14、兆欧表有三个接线柱，其标号分别为G 、L 、E ，使用时G 接 屏蔽线 ，L 接被测品 ，E 接 地 。

15、在电流相位比较式母线差动保护装置中，一般利用 差动 继电器作为启动元件，相位比较 继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的 1/√3 倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的 1/2 处。

继电保护试题（附答案）一、选择题（每题5分，共25分）1. 下列哪种设备不是继电保护装置的基本组成部分？A. 电流互感器B. 电压互感器C. 断路器D. 继电器答案：C2. 继电保护装置按功能分类，下列哪种属于主保护？A. 过电流保护B. 零序电流保护C. 低电压保护D. 距离保护答案：D3. 下列哪种保护动作原理是基于电力系统元件的阻抗变化？A. 电流保护B. 电压保护C. 差动保护D. 距离保护答案：D4. 继电保护装置的动作时间与下列哪个因素无关？A. 故障类型B. 故障地点C. 故障切除时间D. 系统运行方式答案：B5. 下列哪种保护装置的动作信号不能传送到远方？A. 电流保护B. 差动保护C. 纵联保护D. 过电压保护答案：D二、填空题（每题5分，共25分）6. 继电保护装置应满足选择性、________、速动性和可靠性四个基本要求。

答案：灵敏性7. 电流互感器的一次侧电流与二次侧电流之间的关系为________。

答案：一次侧电流 / 变比 = 二次侧电流8. 距离保护第二段保护范围为________公里。

答案：809. 差动保护的________差动元件用于检测内部故障。

答案：方向10. 继电保护装置的动作信号可以通过________、________和________等方式传送到远方。

答案：导线、光纤、无线通信三、判断题（每题5分，共25分）11. 继电保护装置可以完全避免电力系统中的故障。

（）答案：×12. 过电流保护是一种常用的主保护。

（）答案：×13. 继电保护装置的动作时间仅与故障类型有关。

（）答案：×14. 差动保护可以检测到电力系统中的所有故障。

（）答案：×15. 继电保护装置的动作信号只能通过导线传送到远方。

（）答案：×四、简答题（每题10分，共30分）16. 请简要说明继电保护装置的基本组成部分及作用。

答案：继电保护装置的基本组成部分包括电流互感器、电压互感器、继电器和执行机构。

电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。

2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。

3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。

4、距离保护是一种根据距离远近确定的保护，反应的是距离。

受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。

7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。

1、（C）三相短路。

2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。

4、（C）定时限过电流保护。

5、（B）方向圆阻抗继电器。

6、处于（A）动作状态。

7、应该大于1，并取可能的最小值。

8、应采用（B）方向圆阻抗继电器。

9、可能误动。

10、保护1、2将拒动。

11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。

三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。

近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。

2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。

3、比率制动特性是指继电器动作值与电流比值成正比的特性。

最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。

4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。

继电保护的四个基本要求是：选择性，速动性，灵敏性，可靠性。

低量继电器的返回系数K h > 1。

定时限过流保护（电流III 段）是靠动作时限的配合 来保证其动作的选择性。

电流速断保护（电流I 段）的主要缺点是保护范围小，不能保护本线路全长。

采用90︒接线方式的GJ ，若GJ 中加入电流为B J I I =，则加入的电压J U =CAU 。

在整定阻抗Zzd 相同的情况下,方向阻抗继电器受系统振荡的影响比全阻抗继电器所受的影响小。

距离保护中，有助增电流影响时,分支系数K fz > 1, 在距离II 段整定阻抗已定的情况下，其保护范围比无助增电流时缩小。

具有比率制动特性的变压器差动保护，当制动电流越大时，则其对应的动作电流越（强）。

若满足相量关系：D C A +=及D C B -=，则当︒>>︒90arg 270DC 时，必有： ||A小于||B 。

当两相量的夹角为钝角时，这两个相量的瞬时值同时为负的时间< 5毫秒。

若线路阻抗角为70︒，90︒接线的GJ 为了尽量减小死区范围，其最灵敏角应为–20︒。

电抗变换器DKB 是将原边的电流量变换成副边的，电压量。

中性点直接接地电网中发生接地短路时，故障点的零序电压最高，距故障点越远处的零序电压越低。

线路距离保护不能实现全线速动，线路纵差保护能够实现全线速动。

已知方向阻抗继电器的最大灵敏角Φlm =60︒，且在Φj=30︒时的动作阻抗Zdz.j=12Ω，则该继电器的整定阻抗Zzd=83Ω。

主保护对快速性要求更高，后备保护对灵敏性要求更高。

电流互感器二次绕组严禁开路，电压互感器二次绕组严禁短路。

过量继电器的返回系数K h <1。

限时电流速断保护校验灵敏度时,应按系统最小运行方式下两相短路来校验。

低量保护的动作参数越大，则保护的动作灵敏度越高。

按功率方向继电器的装设原则，在负荷支路上的保护不装功率方向继电器。

若两相量的相位差<90︒，则两相量的瞬时值同时为正的时间 > 5毫秒。

电力系统继电保护原理_华北电力大学（保定）中国大学mooc课后章节答案期末考试题库2023年1.接在同一变电站母线的各引出线的定时限过电流保护，（）可不装设方向元件。

答案:2.考虑助增支路的存在，计算距离保护II段定值时，分支系数应（）。

答案:3.自动重合闸的的动作次数应符合预先的规定。

答案:4.当采用单相重合闸装置时，应考虑到重合闸过程中出现的非全相运行和单相重合闸拒动后造成的非全相运行对保护的影响，并采取相应措施。

答案:5.定时限过电流保护的动作时间按阶梯原则选择，两个相邻保护的动作时限相差一个级差。

答案:6.距离保护I段的保护范围不受系统运行方式的影响。

答案:7.方向性电流保护的跳闸逻辑中，每相电流元件和方向元件是"或"的关系。

答案:8.以下关于纵联保护描述正确的有（）。

答案:9.单侧电源系统中某方向阻抗元件整定阻抗为8欧姆60°，保护出口发生经过渡电阻6欧姆两相短路时阻抗元件可以起动。

答案:10.单侧电源网络同一故障点处发生三相短路时短路点故障电流一定比两相短路情况下的大。

答案:11.当Yd11接线的变压器Y侧AB两相短路时，在Δ侧B相电流大小为其它两相电流的两倍。

答案:12.单侧电源网络中过电流保护作为远后备时，应采用最小运行方式下相邻线路末端两相短路时的电流校验其灵敏度。

答案:13.单侧电源系统中，距离保护可能因故障点过渡电阻增加而拒动。

答案:14.对于方向阻抗元件，当测量阻抗的幅值小于整定阻抗幅值时一定会起动。

答案:15.对于方向阻抗元件，已知某角度下的动作阻抗和整定阻抗角，则可以计算整定阻抗的大小。

答案:16.采用零序电流补偿的0°接线方式阻抗元件可以正确反映（）故障。

答案:17.单侧电源网络中同一地点、同一类型故障情况下，系统最大运行方式下流过保护的电流比最小运行方式下流过该保护的电流大。

答案:18.零序功率方向元件没有死区是因为故障点零序电压最高。

继电保护原理试题与答案一、选择题1. 下列哪种继电保护原理适用于检测电流差异来判断故障的类型？A. 电压继电保护B. 电流继电保护C. 频率继电保护D. 相位继电保护答案：B. 电流继电保护2. 继电保护系统中常用的基本元件是？A. CT和PTB. 电容器C. 变压器D. 电阻器答案：A. CT和PT3. 以下哪个继电保护设备适用于检测电力系统中的过电流？A. 超速保护器B. 电流继电器C. 距离保护装置D. 电压继电器答案：B. 电流继电器二、填空题1. 继电保护是电力系统中的一种_____。

答案：安全措施2. 继电保护系统通过检测电流、电压等参数，判断电力系统是否发生_____。

答案：故障3. 继电保护系统中常用的基本元件中，CT是用来测量_____的，PT 是用来测量_____的。

答案：电流，电压三、简答题1. 简要介绍继电保护原理及其作用。

继电保护原理是利用继电器的工作原理，通过监测电流、电压、频率、相位等参数，判断电力系统是否发生故障，并及时采取相应的措施，保护电力系统的安全运行。

它起到了预防事故的效果，能够在发生故障时迅速切断故障区域，保护电力设备和人员的安全。

2. 请简单描述电流继电保护的原理和应用场景。

电流继电保护原理是通过监测电力系统中的电流大小，判断是否存在过电流情况，从而触发相关的保护装置。

电流继电保护适用于变电站、发电厂、配电网等电力系统中的各种设备，如变压器、电缆、发电机等，用于检测短路、过载等故障情况，及时切断电路，保护设备免受损害。

四、应用题某个变电站发生了一次短路故障，需设计一套可靠的继电保护系统以确保电力系统运行安全。

请根据故障情况回答以下问题：1. 你认为在这种情况下，应该选择哪种继电保护原理来检测故障？答案：应选择电流继电保护原理来检测故障。

2. 在继电保护系统中，你会选择哪些基本元件来进行故障检测？答案：我会选择CT来测量电流，PT来测量电压。

3. 请简要说明你设计的继电保护系统是如何工作的。

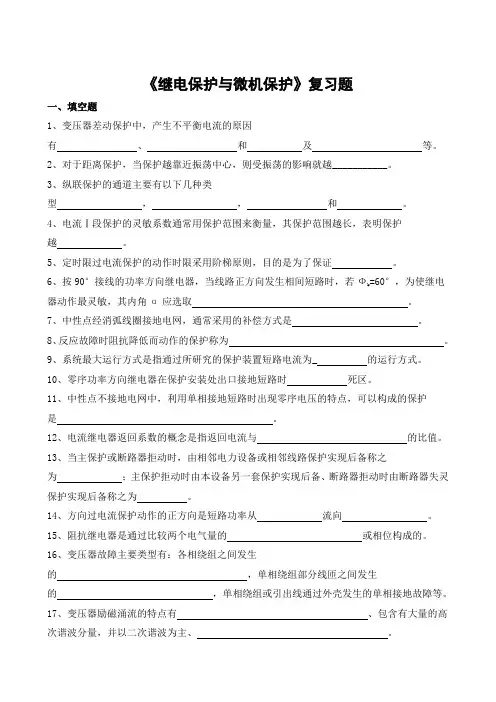

《继电保护与微机保护》复习题一、填空题1、变压器差动保护中，产生不平衡电流的原因有、和及等。

2、对于距离保护，当保护越靠近振荡中心，则受振荡的影响就越___________。

3、纵联保护的通道主要有以下几种类型，，和。

4、电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长，表明保护越。

5、定时限过电流保护的动作时限采用阶梯原则，目的是为了保证。

=60°，为使继电6、按90°接线的功率方向继电器，当线路正方向发生相间短路时，若Фk器动作最灵敏，其内角α应选取。

7、中性点经消弧线圈接地电网，通常采用的补偿方式是。

8、反应故障时阻抗降低而动作的保护称为。

9、系统最大运行方式是指通过所研究的保护装置短路电流为_的运行方式。

10、零序功率方向继电器在保护安装处出口接地短路时死区。

11、中性点不接地电网中，利用单相接地短路时出现零序电压的特点，可以构成的保护是。

12、电流继电器返回系数的概念是指返回电流与的比值。

13、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

14、方向过电流保护动作的正方向是短路功率从流向。

15、阻抗继电器是通过比较两个电气量的或相位构成的。

16、变压器故障主要类型有：各相绕组之间发生的，单相绕组部分线匝之间发生的，单相绕组或引出线通过外壳发生的单相接地故障等。

17、变压器励磁涌流的特点有、包含有大量的高次谐波分量，并以二次谐波为主、。

18、纵联保护的通道主要有以下几种类型、、、和。

19、电力线载波高频通道的构成部件包括：、、、、、和。

20、功率方向继电器采用90度接线的优点在于。

21、对于距离保护，当保护越靠近振荡中心，则受振荡的影响就越___________。

22、继电保护装置一般由测量部分、逻辑部分和组成。

23、对于动作于跳闸的继电保护的基本要求是：选择性，，灵敏性，可靠性。

继电保护考试题库及答案一、选择题1. 继电保护的主要作用是（）。

A. 防止电力系统过负荷B. 防止电力系统短路C. 防止电力系统过电压D. 保护电力系统设备安全答案：D2. 下列哪种故障不适宜采用继电保护装置进行保护？（）A. 线路短路B. 变压器内部故障C. 电动机过负荷D. 电压互感器故障答案：D3. 下列哪个元件的继电保护装置一般采用电流保护？（）A. 发电机B. 变压器C. 线路D. 电动机答案：C4. 下列哪个保护属于主保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 低电压保护答案：B5. 下列哪个保护属于后备保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 线路纵差保护答案：A二、判断题1. 继电保护装置的动作时间应尽可能短，以减小故障对电力系统的影响。

（）答案：错误2. 继电保护装置的可靠性是指保护装置在规定的条件下，不发生误动作。

（）答案：错误3. 电流保护是一种按照电流大小进行动作的保护装置，其特点是动作速度快。

（）答案：错误4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置，其特点是动作可靠。

（）答案：正确5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。

（）答案：正确三、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用主要有以下几点：（1）保护电力系统设备安全，防止设备损坏。

（2）迅速切除故障，减轻故障对电力系统的影响。

（3）提高电力系统的稳定性。

（4）为电力系统运行提供必要的保护措施。

2. 简述过电流保护的工作原理。

答案：过电流保护是当线路中的电流超过规定值时，保护装置动作，切断故障线路。

其工作原理是利用电流继电器检测线路中的电流，当电流超过规定值时，电流继电器动作，启动断路器跳闸。

3. 简述差动保护的工作原理。

答案：差动保护是利用电气设备两侧电流的差值进行动作的保护装置。

当设备两侧电流差值超过规定值时，保护装置动作，切断故障线路。

1、继保装置：能反应电力系统中电气设备发生故障或不正常运行状态，动作于断路器跳闸或发出信号的一种装置。

2、继保任务：（1）自动、迅速、有选择地将故障从系统中切除，使故障元件免于继续遭到破坏，保证其他非故障部分迅速恢复正常运行；（2）反应电力设备的不正常运行状态，并根据运行维护条件动作于发出信号或跳闸。

3、中性的直接接地系统发生单相接地后零序分量的分布特点：（1）零序电压：零序电源在故障点，故障点的零序电压最高，距离故障点越远处的零序电压越低，取决于测量点到大地间阻抗的大小；（2）零序电流：分布决定于送电线路的零序阻抗和中性的接地变压器的零序阻抗，与电源的数量无关；（3）零序功率及电压电流相位关系：对故障线路，两端零序功率方向与正序功率方向相反，由线路流向母线；零序电流与零序电压的相位差由阻抗角决定，与线路的零序阻抗及故障点的位置无关。

4、对零序电流保护评价：优：灵敏度高；受系统运行方式变化影响小；不受系统某些不正常运行状态的影响；方向性零序保护没有电压死区；缺：对于运行方式变化大或接地点变化很大的电网，保护不能满足要求；重合闸过程中出现的非全相运行状态，以及考虑系统两侧的发电机发生摇摆，可能出现较大的零序电流，影响正常工作；当采用自耦变压器联系两个不同电压等级的电网，则任一电网的接地短路都将在另一网络中产生零序电流，使零序保护的整定配合复杂化，且增大三段保护时间。

5、中性的不接地系统发生单相接地后零序分量分布的特点：（1）零序网络由同级电压网络中对地元件的等值电容构成通络，网络的零序阻抗很大；（2）发生单相接地时，相当于在故障点产生了一个其值与故障相故障前相电压大小相等，方向相反的零序电压，从而全系统都将出现零序电压；（3）非故障相元件流过的零序电流，其值等于本身的对地电容电流，无功功率方向由母线流向线路；（4）故障元件流过的零序电流，其值为全系统非故障元件对地电容电流之和，无功功率方向由线路流向母线。

《继电保护原理》期末试题一、填空题（12*2分/个=24分）1.电器元件一般有两套保护，若主保护未动作，还有一套是后备保护2.反应电流增大而动作的保护称为过电流保护3.电流继电器的反馈电流和动作电流的比值成为反馈系数4.定时限过电流保护的动作时限按阶梯原则选择。

5.继电保护装置由测量回路、逻辑回路、执行回路三部分组成6.继电保护的可靠性是指应动作的时候动作7.电流速断保护，即第一段保护的动作电流是按躲开本条线路末端的最大短路电流来规定的，其灵敏性是由保护的范围表征的8.按阶梯时限保护的原则，越靠近电源端的短路电流越大，动作时间越长9.距离保护是反映故障点至保护安装地点之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。

10.全阻抗继电器的缺点是没有方向性11.输电线路纵差保护的范围是线路全长，故障的切除时间为零（瞬时动作）12.比率差动特性的启动电流随电流的增大而增大13.单相自动重合闸选项的作用选出故障相14.相间短路的阻抗继电器，当IO =IB-IA,则ABUUU-=15.线路的纵差保护是反应首端和末端电流的大小和相位的，所以它不反映相外保护16.变压器的励磁涌流中除含有大量的直流分量，还有大量的谐波分量，其中以二次谐波为主17.发电机正常运行，三次谐波电压机端电压大于中性点量。

18.母线保护的首要原则是安全性19.微机保护的基本算法是计算被测电气量的幅值和相位20.微机保护中从某一采集信号内，提出有用信号的过程叫做滤波二、问答题（6*6分/个=36分）1、什么叫继电保护装置，其基本任务是什么？答：继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用与断路器跳闸或发出信号的一种自动保护；基本任务：(1) 发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证其它非故障部分迅速恢复正常运行；(2) 对不正常运行状态，根据运行维护条件（如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

《电力系统继电保护原理》期末考试试题及详细答案一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用 来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ）。

（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ ）状态。

（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。

电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。

继电保护复习题（课程代码392219）1.在电力系统中继电保护的任务是什么？答：⑴、自动、迅速、有选择地将故障元件从电力系统中切除，使元件免于继续遭到破坏，保证其它无故障部分迅速恢复运行；⑵、反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

2.继电保护的基本原理有那些？答：⑴、在一般情况下，发生短路之后，总是伴随有电流的增大、电压的降低、线路始端测量阻抗的减少，以及电压与电流之间相位角的变化。

因此，利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护，例如：①反应于电流增大而动作的过电流保护；②反应于电压降低而动作的低电压保护；③反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。

⑵、利用每个电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别，就可以构成各种差动原理的保护，如：纵联差保护、相差高频保护、方向高频保护等。

⑶、还有根据电气设备的特点实现反应非电量的保护。

如：瓦斯保护、过负荷或过热保护等。

[4]、对称分量是否出现3.电力系统对继电保护的基本要求是什么？都是怎样构成的？答：四个基本要求：选择性、速动性、灵敏性和可靠性。

继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，仪保证系统中的无故障部分仍能继续安全运行。

继电保护的速动性是指快速的切除故障以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护的灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。

继电保护的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

4.继电保护装置由哪几部分组成？各部分的作用是什么？答：一般由测量部分、逻辑部分和执行部分组成。

继电保护复习题带答案继电保护是电力系统安全运行的重要组成部分，它能够快速准确地检测和隔离故障，保证电力系统的稳定运行。

以下是继电保护的复习题及答案，供学习和复习使用。

一、选择题1. 继电保护的基本任务是什么？A. 提供电力系统的实时监控B. 快速准确地检测和隔离故障C. 优化电力系统的运行效率D. 维护电力设备的正常运行答案：B2. 以下哪项不是继电保护装置的基本要求？A. 快速性B. 选择性C. 可靠性D. 经济性答案：D3. 什么是电流保护的基本原理？A. 根据电流的大小来判断故障B. 根据电压的变化来判断故障C. 根据功率的不平衡来判断故障D. 根据频率的变化来判断故障答案：A二、填空题4. 继电保护装置的________性是其最重要的性能指标之一。

答案：可靠性5. 差动保护是一种________的保护方式，常用于变压器和发电机的保护。

答案：高选择性三、简答题6. 简述过电流保护的工作原理。

答案：过电流保护是当检测到电流超过设定值时，继电保护装置会动作，切断故障部分，以防止故障扩大。

7. 什么是距离保护？它有什么特点？答案：距离保护是一种根据故障点到保护装置的距离来确定动作时间的保护方式。

它具有动作速度快、选择性好的特点。

四、计算题8. 假设某电力线路的额定电流为100A，继电保护装置设定的过电流动作值为120A。

如果线路发生故障，实际电流达到150A，计算继电保护装置的动作时间。

答案：假设动作时间与电流超过设定值的比例成正比，设动作时间为T。

根据题设，比例系数为K，则有 K * (150 - 120) = T。

若K=1，则T=30秒。

具体比例系数需根据实际继电保护装置的设定确定。

五、论述题9. 论述继电保护在电力系统自动化中的作用和重要性。

答案：继电保护在电力系统自动化中起着至关重要的作用。

它能够实时监测电力系统的运行状态，一旦检测到异常或故障，能够迅速做出反应，隔离故障部分，防止故障扩散，从而保障整个电力系统的安全稳定运行。

一、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、能使电磁式低电压继电器动断触点闭合的最小电压称为低电压继电器的动作电压。

（错）最大电压2、电抗变压器二次输出电压对一次电流中的谐波成分有放大作用，对一次电流中的非周期电流有抑制作用。

（对）3、对继电保护的基本要求必需满足选择性、速动性、灵敏性。

（错）基本要求包括选择性、速动性、灵敏性和可靠性4、无时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。

（错）依靠动作电流的整定5、中性点直接接地电网发生接地故障时，故障点的零序电压最低，变压器中性点接地处的零序电压最高。

（错）故障点的零序电压最高，变压器中性点接地处的零序电压最低6、小接地电流系统中，电感电流对电容电流常用的补偿方式是欠补偿。

（错）过补偿7、在整定阻抗相同的情况下，过渡电阻对全阻抗继电器的影响小，对方向阻抗继电器影响大。

（对）8、相差高频保护是比较被保护线路两侧功率方向原理而动作的。

（错）比较被保护线路两侧电流相位9、对于YN,d11 接线的变压器，在装设常规纵差保护时，变压器YN侧的电流互感器二次绕组应接成星形，d侧的应接成角形，以消除由于相角差引起的不平衡电流，确保差动保护正确工作。

（错）变压器YN侧的电流互感器二次绕组应接成角形，d侧的应接成星形10、发电机纵差保护是发电机定子绕组匝间短路的主保护。

（错）相间短路11、继电保护装置一般由测量元件和逻辑元件组成。

（错）由测量元件、逻辑元件和执行元件12、过电流保护在系统运行方式变小时，保护范围将不变。

（错）变小13、电流互感器二次绕组的人为接地是属于保护接地，其目的是防止绝缘击穿时二次侧窜入高电压，威胁人身和设备安全。

（对）14、对线路的方向过电流保护，规定线路上电流的正方向为由线路流向母线。

（错）母线流向线路15、零序电流保护，能反映各种不对称性短路，但不反应三相短路。

（错）接地不对称性短路，不反应两相短路二、简答题（每题5分，共30分）1、画出三段式零序电流保护交流、直流展开图。
