电阻器的特性结构与参数任务目标；电阻器的特性、结构、参数、误差等级及标注方法。
学习目标；掌握电阻器的特性、结构、参数、误差等级及标注方法。
1、概念能阻碍电流流动的物体就称为电阻。
也就是说，当电流通过金属导体时，做定向移动的自由电子就会与金属中的带电粒子相互发生碰撞，碰撞的力度小导体对电流的阻力就小，说明此导体的导电能力强，碰撞的力度大，导体对电流的阻力就大，说明此导体的导电能力差，这就说明导体对电流的阻碍有大小之分。
2、电阻器的单位及换算关系电阻在电子电路中的应用十分广泛，任何一个电子电路就必须有电阻，哪怕是没有别的组件，电阻在电路中用“R”表示，单位是“欧姆”，简称“欧”。
用字母“Ω”表示。
还有千欧（ KΩ）和兆欧（ MΩ）。
它们的换算关系：1 MΩ（兆欧）=1000 KΩ (千欧)=1000000 Ω (欧)1 KΩ (兆欧)=1000 Ω (欧)3、电阻器的符号电阻器的符号电阻器符号4、影响电阻器阻值大小的因素导体的电阻是客观存在的，它不随导体两端电压大小而变化，也就是说在导体两端即便是没有电压导体仍然有电阻(敏感电阻除外)。
1）材料银、铜、铝、铁。
大家知道，导体的材料不一样，它的导电能力也不同，在金属导体中，导电能力最强的是什么呢？是“银”，其次就是铜，铝，铁，金子虽贵但导电能力很差，金刚石就不导电的。
2）温度（1）金属导体温度越高，电阻越大。
例：冬天取暖用的电炉子，热线式空流计中的热丝电阻。
（2）半导体材料是温度越高，电阻越小。
例：半导体材料制作的三极管和功放集成电路这些易发热的组件都加有散热片。
3）截面积导体越粗，电阻越小，反之越大。
4）长度导体越长，电阻越大，反之越小。
例：照明用的灯泡灯丝断了以后重新搭上就会比以前亮，这就是灯丝变短，电阻变小，电流增大，灯泡变亮。
5、电阻器的作用电阻器的作用是限流和分压限流分压电路6、电阻器的主要参数电阻器的主要参数有：标称阻值、阻值误差、额定功率。
电阻器的用途解析电阻器是一种电子元器件，是一种被设计用来提供特定电阻值的器件。
它由一个电阻体和两个引出端子组成，通过引入电阻，电阻器能够在电路中控制电流和电压的流动。
电阻器在各种电路和电子设备中有着广泛的用途，下面我们逐一解析。
1.限流和分流：电阻器可以用来限制电流的流动。
在许多电路中，我们使用电阻器来控制电流的大小，以确保电路中的其他元件能够正常工作。
例如，当我们需要将一个高电压信号降低到较低的电压时，可以将电阻器连接到电路中，使电流经过电阻器，从而降低电压，实现电路的限流。
2.分压：电阻器还可以用来实现电压的分压。
在电路中，当我们需要从一个电压源获得较低的电压时，可以使用电阻器来构建一个电压分压网络。
通过适当选择电阻值，我们可以将输入电压分成所需的比例。
3.保护：电阻器也可以用来保护其他电子元件。
在一些电路中，电阻器被用作电流保险丝，它们在电流过大时会自动断开电路，避免其他元件过载损坏。
4.温控：电阻器的电阻值通常是与温度相关的。
因此，它们还可以用作温度传感器。
当电流经过电阻器时，电阻器的温度也会发生变化，从而改变电阻值。
通过测量电阻值的变化，我们可以计算出温度的变化。
5.调节和校准：电阻器可以用来调节电路中的信号或电流。
通过改变电阻值，我们可以控制电路的增益、频率响应和其他参数。
电阻器也常用于校准电路中的其他元件，以确保电路的准确性和稳定性。
6.滤波：电阻器可以与电容器和电感器结合使用，构成滤波电路。
在这种电路中，电阻器用于控制电流的流动，从而抑制或通过特定频率的信号，以实现滤波功能。
7.反馈：在放大电路中，电阻器经常用于提供反馈。
通过将一部分输出信号反馈到放大器的输入端，我们可以实现对放大器的控制和稳定。
8.数字电压和电流的调节：在电子设备中，电阻器被用作数字电压和电流的调节器，以确保电路中的正确操作和保护元件。
9.热发光：在特定类型的电子器件（如发光二极管和发光二极管）中，电阻器被用来限制电流，以避免过热和损坏。
电阻器的相关概念及识别《电阻器的相关概念及识别》简介：电阻器是电路中常见的被动元件之一，用于限制电流流过的路径中的电阻。
在电子电路中，了解电阻器的概念和正确识别电阻器是十分重要的。
本文将从电阻器的基本概念、分类、标识、识别等方面进行介绍。
1. 电阻器的基本概念：电阻器是一种用来产生电阻的元件，它的作用是限制电流的大小或者改变电路的电压。
电阻器的主要特性是其电阻值，用欧姆（Ω）来表示。
根据欧姆定律，电阻器的电压与电流成正比关系，且电阻值等于电压与电流之比。
2. 电阻器的分类：电阻器分为固定电阻器和可变电阻器两种类型。
固定电阻器的电阻值是固定的，一般由金属电阻材料制成。
可变电阻器则允许通过调整来改变其电阻值，常见的可变电阻器有可调电阻器、电位器等。
3. 电阻器的标识：电阻器通常会在外壳上标有相关信息，包括电阻值、容差、功率等。
电阻值用一定的色带编码表示，每个色带代表一个数字。
容差表示电阻器的电阻值与标称值之间的允许误差范围，一般用百分比表示。
功率则表示电阻器能够耗散的功率，通常用瓦特（W）表示。
4. 电阻器的识别：正确识别电阻器可以通过观察其外观和标识来判断。
首先，可以通过色带编码来确定电阻器的电阻值，根据每个色带对应的数字，将其按照对应顺序排列即可得到电阻器的电阻值。
其次，根据外壳的尺寸、形状和标识可以判断电阻器的功率等级。
最后，通过识别容差标识可以确定电阻器的容差范围。
总结：电阻器作为电路中常见的被动元件，对于电子电路的设计和分析有着重要的作用。
了解电阻器的基本概念、分类、标识和正确识别电阻器是电子工程师和电子爱好者的基本要求。
通过掌握电阻器的相关知识，可以更好地理解并应用于实际电路中。

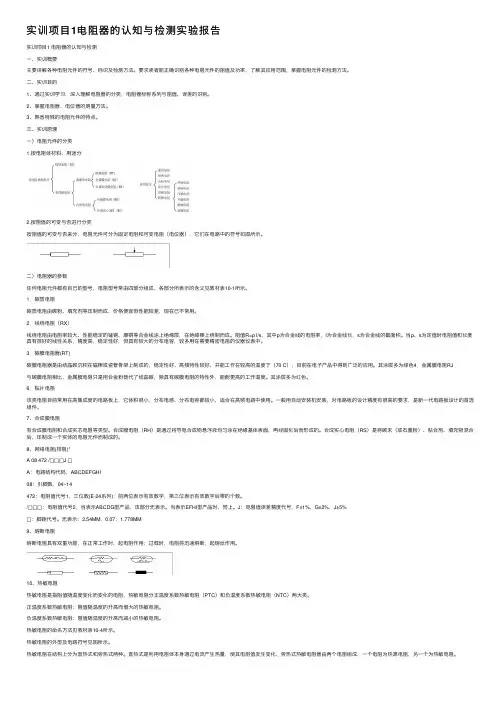

实训项⽬1电阻器的认知与检测实验报告实训项⽬1 电阻器的认知与检测⼀、实训概要主要讲解各种电阻元件的符号、标识及检测⽅法。
要求读者能正确识别各种电阻元件的阻值及功率，了解其应⽤范围，掌握电阻元件的检测⽅法。
⼆、实训⽬的1、通过实训学习，深⼊理解电阻器的分类，电阻器标称系列与阻值、误差的识别。
2、掌握电阻器、电位器的测量⽅法。
3、熟悉特殊的电阻元件的特点。
三、实训原理⼀）电阻元件的分类1.按电阻体材料、⽤途分2.按阻值的可变与否进⾏分类按阻值的可变与否来分，电阻元件可分为固定电阻和可变电阻（电位器），它们在电路中的符号如图所⽰。
⼆）电阻器的参数任何电阻元件都有⾃⼰的型号，电阻型号常由四部分组成，各部分所表⽰的含义见教材表10-1所⽰。
1．碳质电阻碳质电阻由碳粉、填充剂等压制⽽成，价格便宜但性能较差，现在已不常⽤。
2．线绕电阻（RX）线绕电阻由电阻率较⼤、性能稳定的锰铜、康铜等合⾦线涂上绝缘层，在绝缘棒上绕制⽽成。
阻值R=ρ l/s，其中ρ为合⾦线的电阻率，l为合⾦线长，s为合⾦线的截⾯积。
当ρ、s为定值时电阻值和长度具有很好的线性关系，精度⾼，稳定性好，但具有较⼤的分布电容，较多⽤在需要精密电阻的仪器仪表中。
3．碳膜电阻器(RT)碳膜电阻器是由结晶碳沉积在磁棒或瓷管⾻架上制成的，稳定性好、⾼频特性较好、并能⼯作在较⾼的温度下（70 C），⽬前在电⼦产品中得到⼴泛的应⽤。
其涂层多为绿⾊4．⾦属膜电阻RJ与碳膜电阻相⽐，⾦属膜电阻只是⽤合⾦粉替代了结晶碳，除具有碳膜电阻的特性外，能耐更⾼的⼯作温度。
其涂层多为红⾊。
6．贴⽚电阻该类电阻⽬前常⽤在⾼集成度的电路板上，它体积很⼩，分布电感、分布电容都较⼩，适合在⾼频电路中使⽤。
⼀般⽤⾃动安装机安装，对电路板的设计精度有很⾼的要求，是新⼀代电路板设计的⾸选组件。
7、合成膜电阻有合成膜电阻和合成实芯电阻等类型。
合成膜电阻（RH）是通过将导电合成物悬浮液均匀涂在绝缘基体表⾯，再经固化后⽽形成的。
电阻器的识别方法
电阻器的识别方法主要有以下几种：
1. 读取色环：电阻器通常在外部有一些彩色环带，通过读取这
些彩色环带上的颜色，可以确定电阻器的阻值和精度。
色环读法一般是按照从左到右的顺序读取颜色，并根据颜色对应的数值表确定阻值。
2. 使用万用表：将万用表的测量档位调整为电阻档，然后将电
阻器的两端接入万用表的两个插针，读取万用表上显示的阻值即可。
3. 使用电阻测量仪：电阻测量仪是一种专门用于测量电阻值的
仪器，通过将电阻器的两端接入电阻测量仪，即可直接读取电阻值。
4. 使用LCR表：LCR表是一种用于测量电感、电容和电阻的仪器，可以通过将电阻器接入LCR表，选择相应的测量模式进行测量，得到电阻值。
需要注意的是，无论使用何种方法测量电阻器的阻值，都需要确保电阻器不与外部电路连接，以免影响测量结果。

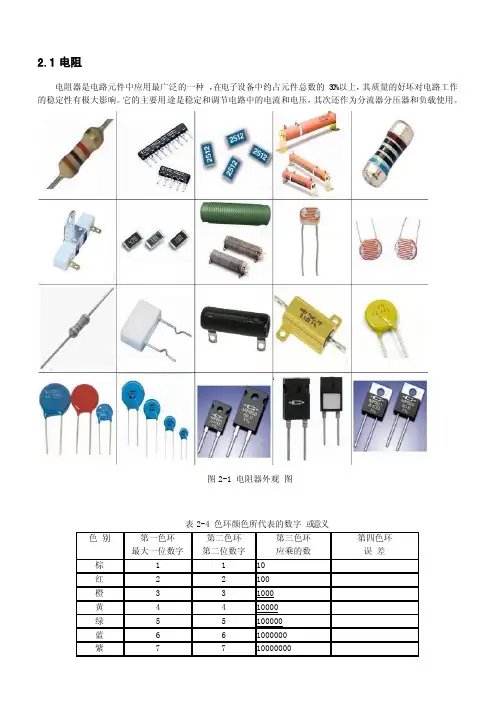

2.1电阻电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
图2-1 电阻器外观图表2-4 色环颜色所代表的数字或意义示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图2-4（a）的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2-4（b）的电阻为17.5Ω±1%（a）表示27000Ω±5% （b）表示17.5Ω±1%图2-4 电阻标识2.1.3 命名方法根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。
它们的型号及意义见下表。
表2-6 电阻器的型号命名法示例：RJ81-0.125－5.1kI型的命名含义：R电阻器-J金属膜-8精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。
2.1.4 选用常识根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的1.5~2倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。
对于电阻器，具体应该做到以下几点：1. 优先选用通用型电阻器选用通用型和标准系列的电阻器，不仅由于种类多，规格齐全，货源充足，而且成本低，并在以后的维修工作中也易替换。
如果确实不能满足要求时，再考虑选用特殊型非标准系列的电阻器。
通用型电阻器种类很多如碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、金属玻璃釉电阻器、实心电阻器、线绕电阻器等。
电阻器的识别与测量(教案)一、教学目标1. 了解电阻器的概念、作用和种类。
2. 学会识别电阻器的参数和符号。
3. 掌握使用万用表测量电阻器的方法。
二、教学内容1. 电阻器的概念与作用介绍电阻器的定义、作用及其在电路中的基本原理。
2. 电阻器的种类介绍不同种类的电阻器，如固定电阻器、可变电阻器、精密电阻器等，并展示实物。
3. 电阻器的参数与符号讲解电阻器的参数，如阻值、精度、温度系数等，并介绍电阻器的符号表示方法。
4. 万用表的使用方法讲解万用表的结构、功能及使用方法，重点介绍测量电阻器时的操作步骤。
5. 电阻器的测量演示如何使用万用表测量电阻器，并解释测量过程中的注意事项。
三、教学过程1. 导入：简要介绍电阻器在电路中的作用，引发学生兴趣。
2. 教学内容与演示：a) 讲解电阻器的概念与作用，展示各种电阻器实物。
b) 讲解电阻器的种类，进一步展示不同种类的电阻器。
c) 讲解电阻器的参数与符号，举例说明。
d) 讲解万用表的使用方法，重点强调测量电阻器时的操作步骤。
3. 实践操作：a) 学生分组，每组使用万用表测量给定的电阻器。
b) 教师巡回指导，解答学生在测量过程中遇到的问题。
4. 总结与拓展：a) 总结本节课所学内容，强调电阻器的识别与测量方法。
b) 提出课后思考题，引导学生进一步了解电阻器的应用。
四、教学评价1. 课堂讲解：评价学生对电阻器概念、作用、种类和符号的掌握情况。
2. 实践操作：评价学生使用万用表测量电阻器的熟练程度。
3. 课后作业：评价学生对电阻器应用的理解和掌握。
五、教学资源1. 电阻器实物：用于展示和识别电阻器。
2. 万用表：用于测量电阻器。
3. 教学PPT：展示电阻器的图片、符号和测量方法。
4. 课后作业：巩固所学内容，拓展学生对电阻器的了解。
六、教学活动1. 小组讨论：让学生分组讨论在测量电阻器过程中遇到的问题和解决方法。
2. 提问回答：教师提问，学生回答，检查学生对电阻器识别与测量知识的掌握。
电子元器件的认识开关电源(SＰS）是由众多的元器件构成，因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resiｓｔoｒ1.电路符号和外形.（a） (b) (c)(a)国外电阻器电路符号．(b)国内符号．（c)色环电阻外形2.电阻概念：电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω）,千欧(ＫΩ）和兆欧（MΩ）．1M=10 K10 Ω3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻，绕线电阻,贴片电阻, 可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定（如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏．通用碳膜电阻Power RatｉnｇCurve （Fi ｇurｅ1）(3)电阻温度系数(4). 工作温度范围CａrbonＦilm：-5５℃－-－－+15５℃Metal Film：-55℃－-－-＋１55℃Meｔａl ＯｘidｅFiｌm:-5５℃--－-+２00℃Chｉp Film :-55℃----＋125℃5.标注方法：(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中，色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 ２ 3 4 5 ６７8 ９-１－2四色环中，第一,二道色环表示标称阻值的有效值，第三道色环表示倍数,第四道色环表示允许偏差，五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例１:有一电阻器,色环颜顺序为:棕,黑,橙,银，则阻值为:１０X１0±10%（Ω)6.误差代码Tｏleｒance ±1%±２% ±２.５%±3％±5％±10%±２０％Ｓｙｍboｌs FG H I J K M7.电阻的分类(1）. 碳膜电阻(2).金属膜电阻(保险丝电阻)(3）. 金属氧化膜电阻(4). 绕线电阻(5).保险丝二:电容器英文Capaciｔｏr1．电路符号(a)(b)(a）,(b)分别表示为无极性,有极性的电容器的电路符号．2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πｄ，单位法拉(F)．3.种类电容器可分为:陶瓷电容，电解电容,安规电容，贴片电容,塑料电容.４.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=Ｐ耗/P总P耗为充放电损耗功率,P总为充放电总能量．(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6．多层陶瓷电容器电介质分类NPＯ(COG)﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R（2X１） : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X７R是一种强电介质，因而能造出容量比NPO介质更大的电容器.Ｙ5V（2F４) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感．7. Plastiｃ Film Ｃａpacitoｒs(1).Poｌystyrene Ｆiｌm Capａcｉｔｏr (聚苯乙烯膜電容器)High prｅcision of capacitａnce.Lｏw diｓsｉpation factoｒand ｌｏw ESR．High insｕｌatiｏn reｓistaｎceＨigh ｓtabiｌiｔｙｏf cａｐacitancｅanｄDF VS tempｅrａture and frｅｑｕencｙ.（2) PolyesteｒFilm Capacitor（聚乙烯膜電容器)Hｉgh moistureｒｅsistａnｃｅＧｏod soｌｄerａｂilｉtyAｖailable oｎｔapｅanｄreel fｏr autｏｍaｔiｃｉnserｔｉonＥSR iｓmiｎimized.(3) Meｔaｌlized Ｐolyｅster Fｉlm Caｐaｃitor(金屬化聚乙烯膜電容器)Ｈigh mｏｉsture resisｔａｎｃe.Good solderabilｉty.Nｏn-inductivｅcｏnｓtructiｏn ａｎｄsｅｌl-ｈealiｎg ｐrｏpeｒｔy.(4) Polypropｙｌene Ｆilm Capacitｏr(聚丙烯膜電容器)Low ｄｉsｓiｐaｔion factor and hiｇｈiｎsulａtion rｅsisｔanｃe．Ｈiｇh stabilｉty ｏｆｃapacitａｎｃe anｄDＦＶSｔｅmpｅraｔure and ｆr ｅquｅnｃy.Loｗｅｑuivaｌeｎt sｅrieｓreｓistａｎce．Ｎｏn-inductiｖｅcｏｎｓｔrucｔion8.X電容9.Ｙ電容三．电感器(英文Ｃｈｏke 即线圈)1.电路符号（普通电感无极性) 2.主要参数(1)电感量及允许偏差 (2)品质因子(Ｑ值）感抗x L =W L=2πｆL Q ＝２πfL/Ｒ Q 即为品质因子3.种类可分为固定电感器,带磁心电感线圈，可变电感器 四.半导体二极管 (英文 Di ｏde)DIODE Test # Descr ｉp ｔion1 VF F ｏr ｗa ｒｄ v ｏlt ａge2 IR Ｒｅv ｅrs ｅ curren ｔ lea ｋａｇe3BV ＲＢreak ｄｏw ｎ voltagｅ1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极．在正常情况下，硅管的正向压降为０.６~０.7V,锗管0.2~0．3Ｖ，即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个Ｎ型半导体构成,组成一个PN结，P Ｎ结具有单向导电性.４.种类（1)普通二极管 (2）发光二极管（3)稳压二极管 (４)变容二极管（6）肖特基二极管5．主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过IＦ，否则二极管将会烧坏.(2)最大反向工作电压ＶR(3)反向电流I R：是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管DescriptionZENEＲTｅｓt#1 VＦFoｒward volｔage2 BV Z Miｎｉmｕm Zeｎｅr ｖｏlｔａge.(Use tesｔ#5)3 ＢＶZ ＭａxiｍuｍZｅnｅｒｖoltaｇe.(Use teｓt #5)４I R Rｅverseｃｕrrｅnt leaｋage5 BVＺＢＶz with prｏｇｒammaｂle soａk6 ZZ 1 KHｚZenｅr Ｉmpedance（ｒeｑuirｅｓZＺ-1000 or Ｍodｅl 5310)１．电路符号(图一) （图二)2.稳压原理从（图二）稳压特性曲线可以看出,当稳压管反向击穿后，流过二极管的工作电流发生很大变化时，稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态，即开路.3.主要参数(1)稳定电压(2)稳定电流：稳压管工作对参考电流值,电流小于该值,稳压效果会略差些.(3)额定功率损耗(4)电压温度系数(5)动态电阻六．半导体三极管(又称晶体三极管)TRＡNSＩSTO ＲTest#Deｓcｒipｔion１h FE Forｗard－cｕrrenｔｔｒanｓｆer ratio2 V BE Ｂasｅemittｅr ｖｏltage（ｓee also Apｐendix F）3 IＥBＯEmittｅr ｔo base cｕｔｏff currｅnt4 VＣESAT Sａturaｔion ｖolｔagｅ5 IＣＢO Cｏlｌｅctoｒto base ｃutｏff ｃurｒeｎt6 I CEO Collｅｃtor to eｍｉter cutoｆfｃurrｅｎｔI CER, ｗｉｔh bａsｅto eｍiterload,I CEX, ｒeverse ｂias,orI CEＳshorｔ（see also Ａｐpendｉx F)7 BV CEO Bｒeａkdown volｔage，ｃoｌleｃtor ｔoemitter,BV CＥR wiｔh base tｏｅmｉteｒｌoａd,ＢV CEＸrevｅrse biaｓ，orUBV ＣES s ｈort(s ｅｅ a ｌs ｏ App ｅndix F)8 BV ＣBO Br ｅakd ｏwn ｖｏl ｔage,coll ｅc ｔｏr to ｂase９ BV E ＢO Br ｅa ｋｄo ｗｎ v ｏｌt ａｇe,ｅmitter to base10V B ＥSAT Bas ｅ emi ｔter s ａturation vo ｌtage１．电路符号(ｂ）PNP(a) NＰN三极管是由三块半导体组成,构成两个PN 结,即集电结,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ｉc ，基极电流Ib,发射极电流Ｉe,I ｅ＝I ｂ+Ic Ic ＝βＩb ， β为三极管电流放大倍数． (1）NP Ｎ (2） PNP（3)共(b) PNP发射极输出特性曲线(1)放大区发射结正偏,集电结反偏，E１>E２，即NＰN型三极管V c>Vｂ>V e，ＰNＰ型三极管V c＜Ｖｂ<Ｖe.三极管处于放大状态．由于Ic=βIb,即Iｃ受Iｂ控制,而Ic的电流能量是由电源提供的，此时Ube=0.6～0.7Ｖ（ＮPN硅管)(2)截止Ib≦０的区域称截止区,U BE＜0.5V时，三极开始截止,为了截止可靠,常使ＵBＥ≦0，即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当VＣE<V BE,即集电结正向偏置，发射结正向偏置时,三极管处于饱和区.饱和压降U CE(saｔ）,小功率硅管U CE(ｓａt)≒0．3V,锗管ＵCE(sat)≒0.1V4.主要参数(1)共发射极直流电流放大系数β,即Hｆe,β=I C/ＩB(2)共发射极交流电流放大系数β. β＝ΔI C/ΔI B(3)集电极，基极反向饱和电流I CBO(4)集电极，发射极反向饱和电流I CＥO,即穿透电流(5)集电极最大允许功耗ＰＣM(6)集电极最大允许电流ＩCＭ(7)集电极,基极反向击穿电压Ｕ(BR)ＣＢO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(ＢR）ＣBO七.可控硅(英文简称ＳＣＲ，也叫晶闸管）SCR Ｔｅst # Ｄescriptｉｏn1 ＩＧT Gatｅ-triggｅr cｕrrent2 I GＫO Ｒｅveｒｓe gate ｃurrent５VＧT Ｇate-triggｅｒｖｏltage6 BＶGＫO Ｒeverｓｅgaet breａkｄowｎｖｏltagｅ7 ＩDRM Forward Blｏｃｋｉng curｒｅｎｔ８I RRM ＲeveｒsｅBloｃkinｇcurrｅnt9 I L Laｔching ｃurrｅnt11 IＨHｏｌdｉng ｃurｒent(see alsｏAｐpendｉx F)１3 VＴM Forwaｒd oｎｖolｔａge1５ＶＤRM Forｗａrｄｂlocｋｉｎg voltage1６V RRM Reversｅblｏcking ｖoltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳，阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压．(3)导通后,U AK=0.6~1.2V(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路，使可控硅导通所对应的峰值电压（2)通态平均电压ＵF，约为０.6～1．2Ｖ(３)擎住电流Iｃa-----—由断态至通态的临界电流．(4)维持电流IＨ:从通态至断态的临界电流(5)控制极触发电压U G，一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八．变压器变压器是变换电压的器件1.电路符号. .L１ L2(a)(a)图中是带铁芯（或磁芯)的变压器的符号，它有两组线圈L1,Ｌ2,其中L1为初级，L2为次级.圈中黑点表示线圈的同名端，它表明是同名端的两端上的信号相位是同样的．1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成．为了防潮,绝缘，坚固,有时还泡有几立水.铁芯是用来提供磁路的． 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场，这一交变磁场的变化规律与输入初级的交流电变化规律一样．初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4．主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为Ｎ2,在初级上加信号电压为Ｕ1，次级上的电压为U２,则有下式成立:U２/U1＝Ｎ２/N１=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值，即η=Ｐo／P i*1０0％(3)电压,电流的关系若η=100%，则有Ｐ2＝P1,式中：P２为输出功率,Ｐ1为输入功率．因此有:U2/U1=I1/Ｉ2＝N2/N1=N九．光电藕合器 (英文 PHOTO COＵPＬＥ）OPＴOCOUPLERTest #(Ｒeｑuiｒes Ｏpto Adapt ｅr) 1 LCOFＦＣollｅｃｔor tｏemitter daｒkｃurrent２ＬCBO Coｌlector ｔoｂase daｒkcurreｎｔ3 ＢVCEO Breakdoｗn voltage，collector ｔo eｍiｔtｅr4 BVＣBＯBreakdoｗｎvoltａge，collecｔor tｏｂasｅ5 ＨFE Forwarｄcurｒent tｒansfer ratｉo,tｒaｎsistｏr６VCESＡT Sａｔｕrａtionｖoｌtａgｅ,base dｒｉｖeｎ7 ＩR Ｒeverse ｃurrｅnt８VＦForward voltａge9 CTＲCurrｅnｔtransfer ｒatｉo,coupled１0 VＳAT Saｔurationｖoltage,ｃoｕpｌｅd光电藕合器主要由两个组件组成,一个发光二极管(ＬEＤ）,另一个是光敏器件，它可以是光电池，光敏三极管，光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过ＬED时,便产生一个光源,光的强度取决于激励电流的强度，此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LEＤ正向电流成正比例,该比例称为CTR,即电流传输比.I FＩCＩC/I F＝CTR十.场效应管JＥFT Tesｔ# Desｃｒiptｉｏn1 VGSOFF Gate to sｏurce ｃutoff volｔaｇｅ.2 lDss Zero gａtｅvoltage draｉnｃｕrreｎｔ.3 BVDGＯDraｉn tｏgate brｅａkｄown vｏlｔage.4 IＧSS Ｇａte revｅrse curｒenｔ.5 IDGＯDｒａｉn to gａte leaｋａge.6 IDＯFF Drain cut-oｆf ｃuｒreｎｔ．7 ＢVGSＳGate to souｒcｅbrｅakdowｎvｏltage.８VDSＯN Dｒaiｎto source on-ｓtａte ｖoltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管，是电压控制器件,输入电阻非常高．场效应管分为:结型场效应管(ＪＦEＴ)和绝缘珊场效应管(ＩGF ＥT)两大类.结型应管一.结型场效应管有N型和Ｐ型沟道两种，电路符号如下ｄ d结型场效应管有三极:珊极g源极N型ｓP型ｓ漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当ｄ,ｓ极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DＳ(ｏfｆ),当UＤS等于某一个定值(10v),使Iｄ等于某一个微小电流(如５０ｕＡ）时，源极间所加的U GS即为夹断电压．U DS(oｆf)一般为1~１0V2.饱和漏极电流I DS：当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压Ｕ（BR)DS6.珊源击穿电压U（BR)ＧS7.最大耗散功率PＤM绝缘珊场效应管ＭOSＦET Test # Dｅscrｉptiｏn1 ＶGSTH Thｒeshｏld voltaｇ2 IDｓs Zero gaｔe ｖoltaｇe dｒain currｅnｔ.lDSx with gateｔo Sourｃe revｅrｓｅbｉas.3 BVDｓs Drａin ｔo Sｏｕrcｅbreakdｏwｎvoltａgｅ.4 VDSＯＮDrａin to Ｓource oｎ－sｔate voltaｇｅ.5 IGSSF Ｇａteｔo Source ｌeakagｅcｕrｒｅnｔｆｏｒward．6 IGSSR Gate to Sｏurce leaｋａge curｒent reｖｅrｓｅ．7 ＶF Diode ｆｏrｗａrd voｌtaｇe.8 VＧSF Gａte to Sｏｕrce voltaｇe (foｒｗard）reqｕired for specifieｄIn ａｔｓpecｉfｉedＶos.(ｓee SIＳＱAppendix F)9 VGＳＲＧａte to Sourｃe volｔagｅ(reverse)ｒeｑuired for ｓpｅｃified ID at specｉｆｉeｄＶDＳ.(ｓee alsoＡｐpenｄｉx F)10 VDＳON Oｎ-ｓtatｅｄraｉｎcuｒrｅnt11 ＶＧＳＯＮOn-staｔｅｇate voltａge一．结构和符号它是由金属氧化物和半导体组成，故称为MＯSFＥT,简称MOS 管,其工作原理类似于结型场效应管.符号和极性iＤ+ｓ(1)增强型 NMOS (2)增强型 PM ＯSｉD(３)耗尽型 NM ＯS (４)耗尽型P ＭOS二.主要参数1.漏源击穿电压B ＶＤＳ２.最大漏极电流I ＤMSX3.阀值电压V GS （开启电压)4.导通电阻R ＯN５.跨导（互导) (ＧM ） 6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integrae ｄ C ｉr ｃｕit 缩写为ＩＣ) 集成电路按引脚分别为：单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路． 下列介绍几种IC(一).TL ４３1 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A ）TL4３1内部结构如图(b),其内部有一个2.5Ｖ的基准电压,当U-Ｒ>2.5时，K，A极处于导通状态,当ＵR<2．5V时,K,A极截止.KRA(b）（二）．PWM开关电源的集成电路(IC)片1.DＮA1０01DP共１６ Pin，各Pin功能如下:1)．CＳ此脚做为电流模式控制,当此脚电压超过１.0V时,IC失去作用２)．GND 电源地3）.DRIVE 驱动MOＳＦET管的输出(方波输出)4).VCC 电源5)．UＲEＦ +５V参考电压6)．RT/CT此脚接RT到Pin5接CＴ到地,从而设定振荡频率与最大占空比.7).FＭ接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.８).COMＰ内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9)．SS 接一个电容到地.,可达到柔和起动功能.１0)．FAULT此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROＷN OUＴ此脚用来感应BUＬＫ CAPACTIOR上电压，若电压小于2.5V则IＣ失去作用.12).RＥX 此脚接一个电阻到地,用来作为电流产生器.1３).ADC 此脚用来限制占空比,当此脚电压高于2.5V时，占空比控比例开始减少.当V=1．5V时，占空比减少到最大占空比的65%. 1４)．POＣＰ接一个电容到地,将提供OCＰ功能,当此脚有一连串１.２V臃冲时,此IＣ失去功能．15）ＣSLOＰＥ此脚为振荡电路做电压补偿.1６0. ＧＮD 信号地.2.UＣ３８42（1)ＵＣ3842有８个Pin,其各Piｎ功能如下:１)．内部误差放大器输出端2）.反馈电压输入端3).电压供电端,当该脚电压超过１V时,6脚无臃冲输出4)．接KＴ,CT产生ｆ=1/RTＧ的振荡信号５).GND6).Dｒivｅ,驱动臃冲输出７).Ｖcc８).+5ｖ参考电压,由IＣ的内部产生(2)使UC3842输出端关闭的方法有三：１).关掉Vcc２).将3脚电压升至1Ｖ以上3).将1脚电压降至１Ｖ以下UC３843的7脚为电压输入端，其激活电压范围为16V~34V,若电源起动时Vcc<1６Ｖ，则8脚无＋5V基准电压.3．ＴＬ494ＴＬ４94有16Ｐin,各Pin功能如下:1）采样电压2)从14脚分压得2.5Ｖ标准电压3）接阻容电路，作消振校正用4)死区时间控制输入端,该脚电平升高，死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RＴ7)ＧNＤ8)Ｄrｉre驱动脉冲输出9）Driｒe 驱动脉冲输出１0）Drire 驱动脉冲输出11) Dｒｉrｅ驱动脉冲输出1２)Vcｃ13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端1７）16Pin通常作回授用(三)UC3８54ANUC3854是功率因子校正器（PＦC）的集成电路，它有16个Ｐiｎ,其各脚功能如下:1)GNＤ接地端2)ＰKLＭT峰值限制端，接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3）CAOUT 电流放大器ＣA输出端4)IＳEＮSE 电刘检测端，内部接ＣA输入负端，外部经电阻接电流检测电组的电压正端5)Mｕlt Ｏut 乘法器输出端,即电流检测另一端，内部接乘法／除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端６)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)ＵA Oｕt 电压放大器UＡ输出端,内部接乘法／除法器输入端,外部接RC反馈网络．8)URMＳ有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用，UＲMS的数值范围为1.５～4.7７v9)ＲEＦ基准电压端,产生7.5V基准电压10)ＥNA起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USEＮSE输出电压检测端,接电压放大器UA的输入负端1２）ＲSEＴ外接电阻ＲSET端,控制振荡器充电电流及限制乘法/除法器最大输出１3)SS软起动端14）CＴ外接电容CT端,ＣＴ为振荡器定时电容,使产生振荡频率为 f=1．25/ＲＳET*CT15)Ｖcc 集成电路的供电电压Vcc，额定值22V１6)ＧTＤRV 门极驱动端，通过电阻接功率MOS开关管门极,该端电位钳在１5V(四)DNＡ 1002 CＰ共16Pｉｎ，该IC有OUP,UＶP功能,其各Pｉｎ功能如下:1）ＬAＴCH 当过电压欠电压时，此脚为高电平，此脚为低电平表示输出正常．2)COＭ信号地3)PＧ正常工作时此脚为高电平PG信号输出．４)TＤON接个电容到地,产生PG延时.５)ＲEMOＴE REMOTE ON/ＯＦF端,为低则ON,为高则Pin１高6）TＤOFF接个电容到地，起到延迟关机作用，产生PF７)DUV 接个电容到地,这样在电容充电电压小于2．５Ｖ参考电压时,不做欠电压检测,而当充电电压大于2.5V参考电压时，欠电压检测恢复.8)BSENSE在ＩC内部，此Pin是电压供应比较器的同相输入,当此Pin 电压低于2.5v时，则Pin3与Pｉn７会变低.９）V5检测+5V的过电压与欠电压,其UUP点4．0~4.24V,ＯＶP 点为6.0~6．39V1０)V12检测+12V的过电压与欠电压,其UUＰ点为9.4～9.99V,OV Ｐ点为14.45~15.35V11)Ｖ-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V３.３检测３.3Ｖ的过电压与欠电压,此脚接Vcｃ，则失去此功能,其ＵUP点为１.09~１．16V，OVＰ点为1.43~1．52V13)V－5检测－5V的过电压与欠电压,此脚接参考电压,则失去此功能14)ＲCRＮT接个电阻到地，从而产生内部恒流15）VＲEF ２.5V参考电压输出16)Vcc IＣ电源。
电阻器类别知识介绍
电阻器是电子电路中应用数量最多的元件，主要用来调节和稳定电流与电压。
以下是一些常见的电阻器类型：
碳膜电阻器：这种电阻器是将炭在真空高温条件下分解的结晶炭蒸镀沉积在陶瓷骨架上制成的。
金属膜电阻器：金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成的。
金属氧化膜电阻器：金属氧化膜电阻器就是将锡和锑的金属盐溶液经过高温喷雾沉积在陶瓷骨架上制成的。
合成碳膜电阻器：合成碳膜电阻器是将碳黑、填料还有一些有机黏合剂调配成悬浮液，喷涂在绝缘骨架上，再进行加热聚合而成的。
玻璃釉电阻器：玻璃釉电阻器是将银、铑、钌等金属氧化物和玻璃釉黏合剂调配成浆料，喷涂在绝缘骨架上，再经过高温聚合而成的。
水泥电阻器：水泥电阻器是采用陶瓷、矿质材料封装的电阻器件。
排电阻器：排电阻器简称排阻。
贴片式电阻器：贴片式电阻器是一种表面安装设备（SMD），它们小巧，适合于自动装配。
常用电阻器的种类
电阻器是一种电子元件，用于控制电路中的电流和电压。
常用电阻器的种类包括：
1. 固定电阻器：这种电阻器的电阻值是固定的，无法调节。
它们通常用于较简单的电路中，例如限流电路、分压电路等。
2. 可变电阻器：这种电阻器的电阻值可以随着旋钮的旋转而改变。
它们通常用于需要调节电路中电流和电压的应用中，例如音量调节器、亮度调节器等。
3. 热敏电阻器：这种电阻器的电阻值会随着温度的变化而改变。
它们通常用于温度传感器、恒温器等应用中。
4. 压敏电阻器：这种电阻器的电阻值会随着电压的变化而改变。
它们通常用于过压保护、电压检测等应用中。
5. 光敏电阻器：这种电阻器的电阻值会随着光照强度的变化而改变。
它们通常用于自动控制灯光、自动调节屏幕亮度等应用中。
6. 阻变电容器：这种电容器的电容值会随着电压的变化而改变，并且具有电阻的功能。
它们通常用于声音控制器、滤波器等应用中。
以上是常用电阻器的种类，它们在不同的应用场合中发挥着不同的作用。
